1. 引言

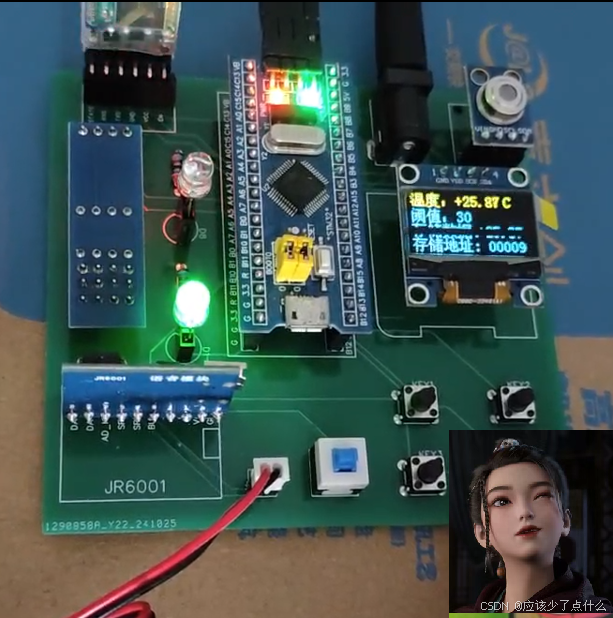

大家好！在这个数字化时代，温度监测的重要性不言而喻。今天，咱给各位分享一个小项目，即基于STM32F103C8T6单片机的智能测温系统，它不仅能实时监测温度，还能通过手机APP远程管理和查看数据，可以说是温度监测的多面手。作者在这里还给大家准备了资料，可以拉到文末领取，里面的项目不少，可以先拿来练练手哦~

在这里插入图片描述

2. 器件准备

在动手之前，咱们得先把所需的器件准备齐全。下面是我们需要的器件清单：

核心单片机：STM32F103C8T6，这款单片机以其强大的处理能力和丰富的外设接口而受到青睐。
温度检测模块：GY-906传感器，这款传感器以其高精度和高灵敏度而著称。
数据显示模块：OLED显示屏，用于实时显示温度数据和用户设定的温度阈值。
数据存储模块：AT24C256模块，负责存储温度数据。
数据传输模块：蓝牙模块，用于将数据上传至手机APP。
语音播报模块：JR6001模块，用于语音播报温度信息。
按键：四个按键，用于调整温度阈值、清空存储数据和拍照功能。

3. 原理图

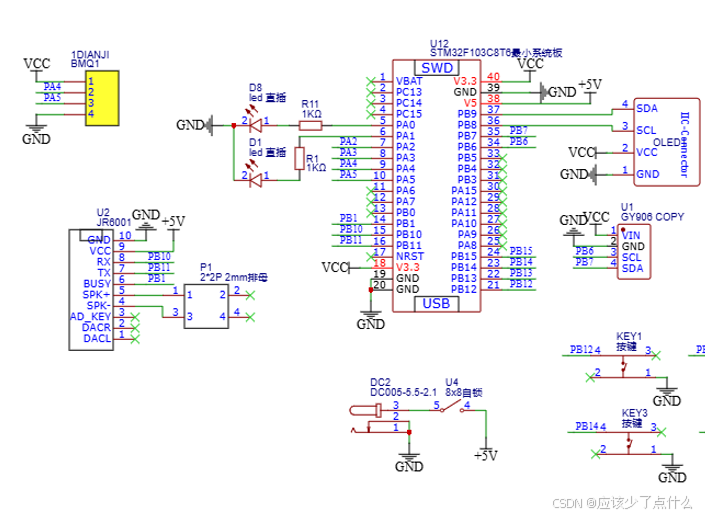

接下来，让咱们一起来看看这个智能测温系统的原理图。这张图详细展示了各个模块之间的连接关系和工作原理。

在这里插入图片描述

大家在查看时可以发现，每个模块都扮演着重要的角色，它们共同协作，确保系统能够稳定运行。

核心单片机
STM32F103C8T6作为系统的核心，负责协调各个模块的工作，处理传感器数据，并控制其他模块的运行。

温度检测模块
GY-906传感器负责实时监测环境温度，并将数据传输给STM32单片机。这款传感器以其出色的性能，确保了温度数据的准确性。

数据显示模块
OLED显示屏不仅能够实时显示当前的温度读数，还能显示用户设定的温度阈值，让用户对系统状态一目了然。

数据存储模块
AT24C256模块作为数据存储单元，能够存储大量的温度数据，方便用户随时查看和分析。

数据传输模块
蓝牙模块使得系统能够与手机APP进行通信，实现数据的远程传输和监控。

语音播报模块
JR6001模块能够在温度超过预设阈值时发出语音提示，增加了系统的交互性。

4. 示例代码

代码是系统的基石，下面是一些关键的示例代码。
首先是主程序，这段代码它包含了多个功能模块，用于实现温度监测、显示、存储和传输。

int main(void)
{

	delay_init();
	Store_Init();
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);// 设置中断优先级分组2
	uart3_init(9600);							 //串口3初始化波特率为9600
	AT24C256_Init();
	OLED_Init();	 //延时初始化 //初始化LED灯
	Key_Init();
	HC05_Init();
	Timer_Init();

	LED_Init();
	LED1=!LED1;

	SMBus_Init();

	OLED_Clear();
	OLED_ShowChinese(0,0,"温度：");
	OLED_ShowString(100,0,"C",OLED_8X16);
	OLED_Update();
	OLED_ShowChinese(0,16,"阈值：");
	OLED_Update();

	OLED_ShowChinese(0,32,"存储数据");
	OLED_ShowString(64,32,":",OLED_8X16);
	OLED_Update();

	OLED_ShowChinese(0,48,"存储地址");
	OLED_ShowString(64,48,":",OLED_8X16);
	OLED_Update();

	yuzhi=Store_Data[1];
	dizhi=Store_Data[2];

	USART_SendString(USART3, "A7:00012\r\n");
	delay_ms(10);

	while(1)
	{
		OLED_ShowFloatNum(48,0,temp,2,2,OLED_8X16);
		OLED_Update();

		OLED_ShowNum(48,16,yuzhi,2,OLED_8X16);
		OLED_Update();

		KeyNum=Key_GetNum();

		if(KeyNum==1){

			Store_Data[1]++;
			Store_Save();
			yuzhi=Store_Data[1];

		}

		if(KeyNum==2&&yuzhi>0){

			Store_Data[1]--;
			Store_Save();
			yuzhi=Store_Data[1];

		}

		if(KeyNum==3){

			Store_Data[2]=dizhi=1;
			Store_Save();

		}

		if(KeyNum==4){

			AT24C256_WriteFloat(dizhi,temp);

			AT24C256_ReadFloat(dizhi);
			OLED_ShowFloatNum(70,32,temp,2,2,OLED_8X16);
			OLED_Update();

			dizhi+=4;
			Store_Data[2]=dizhi;
			Store_Save();

			send_AT24C256_FloatsAsStrings(1,dizhi-1);
		}
		OLED_ShowNum(80,48,dizhi,5,OLED_8X16);
		OLED_Update();

	}

}

void TIM2_IRQHandler(void)
{
	if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)
	{
		temp=SMBus_ReadTemp();
		if(temp>yuzhi){
			USART_SendString(USART3, "A7:00011\r\n"); //温度异常
			delay_ms(10);
			GPIO_SetBits(GPIOA, GPIO_Pin_0);
			GPIO_ResetBits(GPIOA, GPIO_Pin_1);
		}
		else{
			GPIO_SetBits(GPIOA, GPIO_Pin_1);
			GPIO_ResetBits(GPIOA, GPIO_Pin_0);
		}
		TIM_ClearITPendingBit(TIM2, TIM_IT_Update);			//清除TIM2更新事件的中断标志位
	}
}

以下这段代码则是用于操作STM32单片机上的FLASH存储器。里面的函数允许用户读取和写入FLASH中的数据，以及擦除FLASH的页面。

void MyFLASH_ProgramWord(uint32_t Address, uint32_t Data)
{
	FLASH_Unlock();							//解锁
	FLASH_ProgramWord(Address, Data);		//编程字
	FLASH_Lock();							//加锁
}

/**
  * 函    数：FLASH编程半字
  * 参    数：Address 要写入数据的半字地址
  * 参    数：Data 要写入的16位数据
  * 返 回 值：无
  */
void MyFLASH_ProgramHalfWord(uint32_t Address, uint16_t Data)
{
	FLASH_Unlock();							//解锁
	FLASH_ProgramHalfWord(Address, Data);	//编程半字
	FLASH_Lock();							//加锁
}
