Kicad-V7.0绘制PCB

S：放置网格原点

M：移动器件（选中器件再按M）

R：旋转器件（选中器件再按R）

Alt+3：查看3D图像

6：差分布线

X：布线

B：敷铜

Ctrl+B：取消敷铜

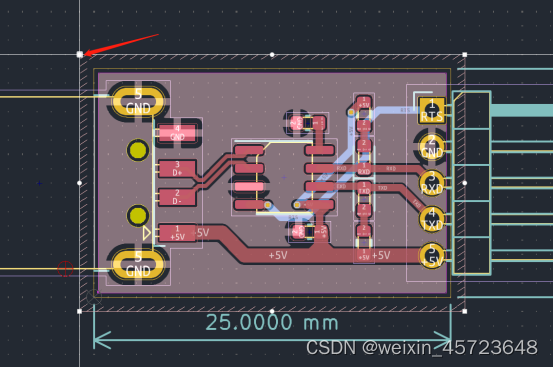

1. 放置网格原点，快捷键S

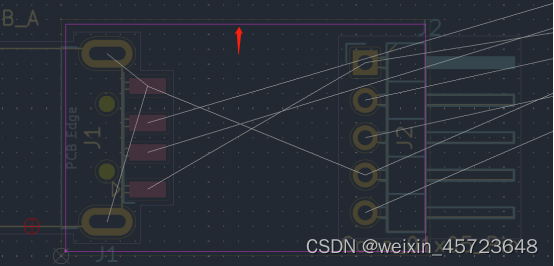

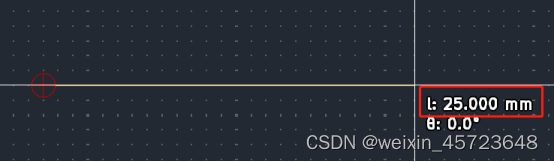

2. 绘制一个25mmX16mm的边框



 3. 绘制电路边界层，距离板框0.3mm，防止V-割时切到线路





 4. 通过PCB选中原理图上对应的器件

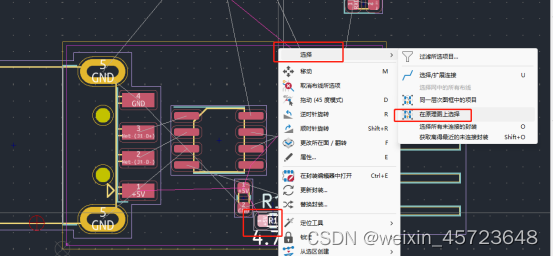

鼠标左键选中器件→右键→选择→在原理图上选择，即可看到所选器件在原理图上亮显，前提是原理图和PCB要是在KICAD中打开的。

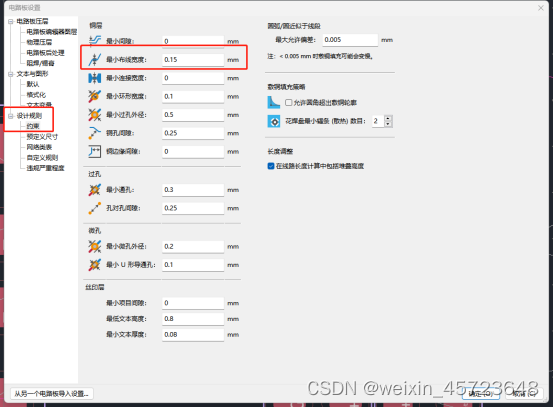

 5. 完成布局后，对电路板进行设置（设计规则）

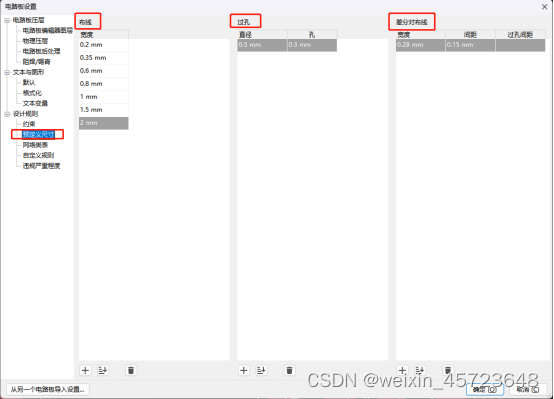

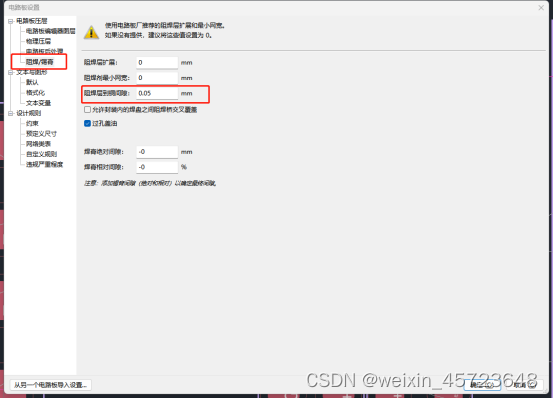

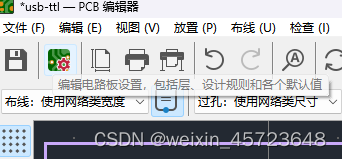

单击左上角的“编辑电路板设置，包括层、设计规则和各个默认值”进入电路板设置，线宽线距以及过孔大小根据实际需要进行设置。

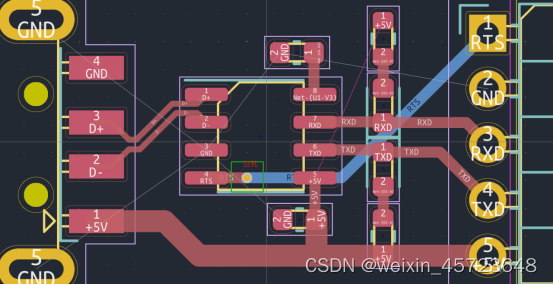

6.  差分布线

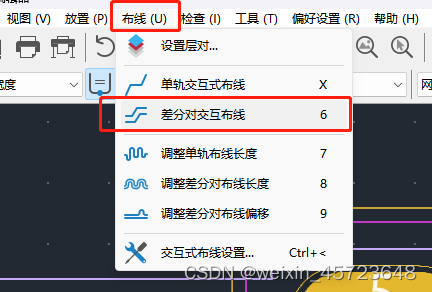

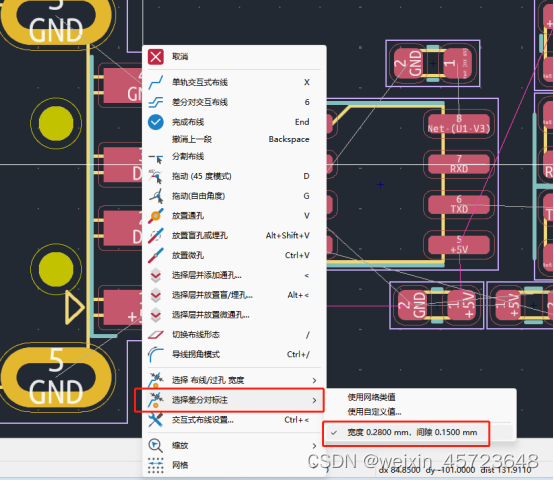

菜单栏“布线”→“差分对交互布线”（快捷键：6）→右键→“选择差分对标注”→“选择布线宽度，间隙”



 进行差分布线时若遇到以下问题，应在原理图将对应网络名按照以下提示修改，再同步到PCB，即可进行差分布线。

问题提示：“无法找到互补差分网络，请确保属于差分网络的名称以N/P或+/-结尾。”

 7. 布线

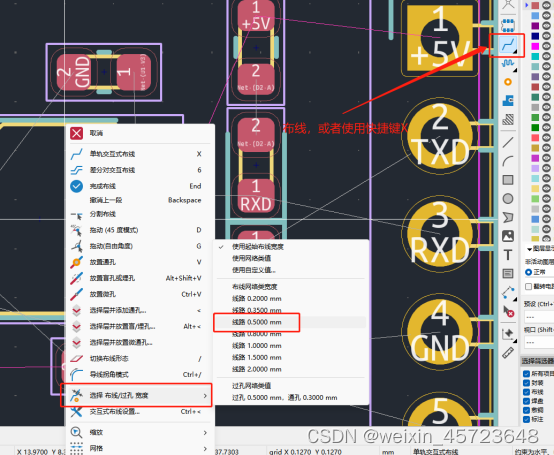

单击右侧工具栏的布线图标或使用快捷键X→右键→“选择 布线/过孔 宽度”→选择对应的布线规则，即可进行布线。



 处于布线状态，按“V”可以添加过孔。

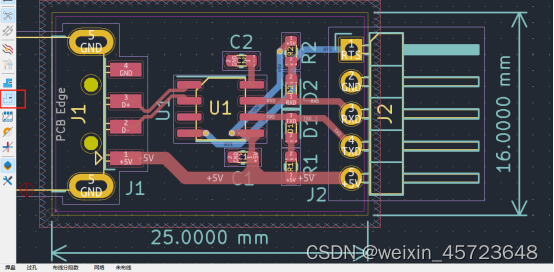

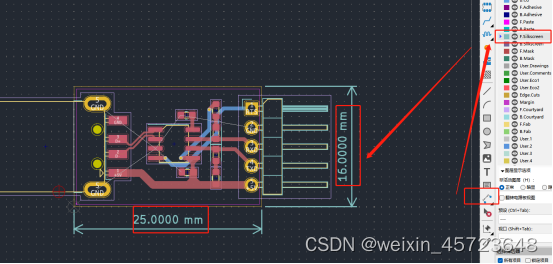

 8. 标注尺寸

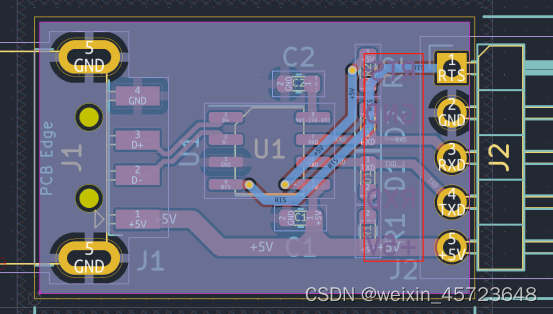

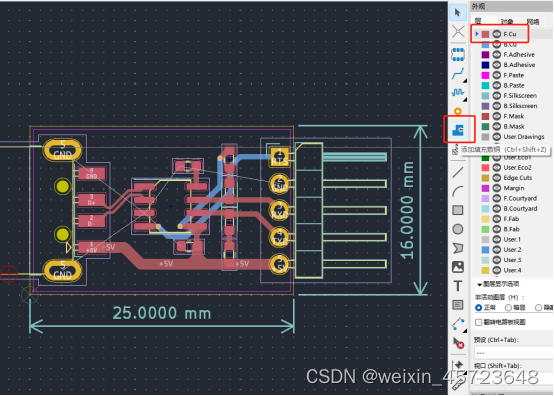

9.  添加填充覆铜

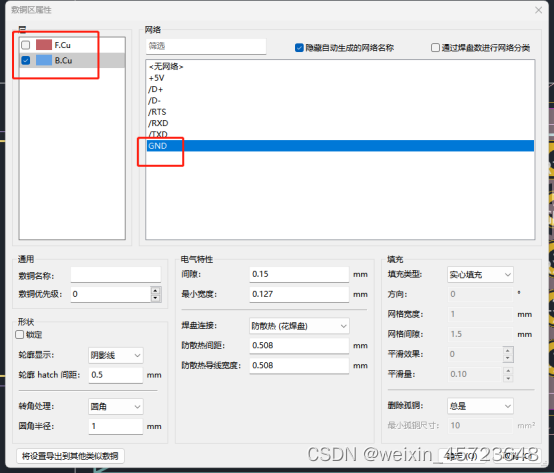

 添加填充敷铜状态下，单击空白处可对覆铜进行设置。

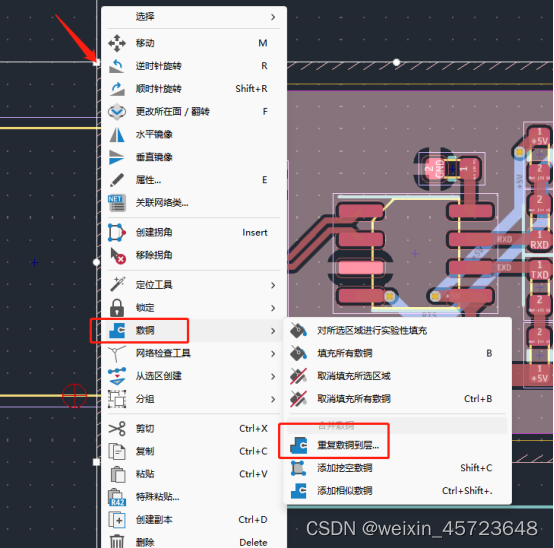

 鼠标单击已敷铜的对角→右键→敷铜→重复敷铜到层。



10. 显示敷铜的填充敷铜



11.  仅显示敷铜边界



12.  布线、位号等对象的隐藏和显示

13.  DRC检查

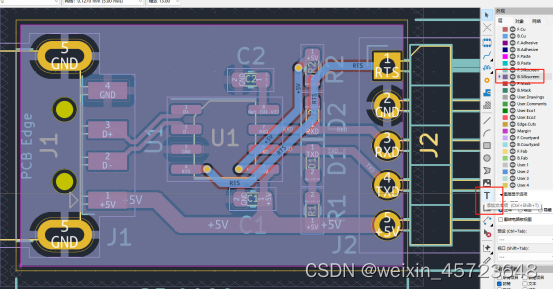

 14. 增加丝印

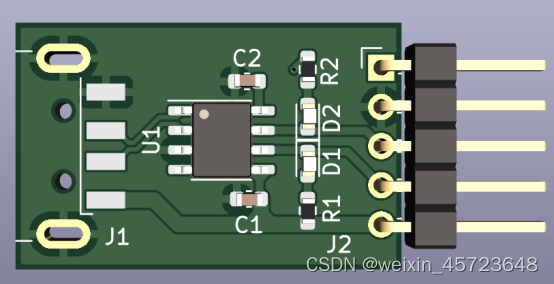

15.  Alt+3查看3D图
