一、MPSK调制与解调

1．MPSK概念

MPSK：多进制数字相位调制（又称为多相制），是二进制数字相位调制（二相制）的推广。它是利用载波的多个不同相位状态来表示数字信息的一种调制方式。M进制数字相位调制有两种形式，一种是绝对相位调制（MPSK），另一种是相对相位调制（MDPSK），其中，四进制绝对移相键控（4PSK，又称QPSK），和四进制差分相位键控（4DPSK，又称QDPSK），使用最为广泛。

2．MPSK信号的产生

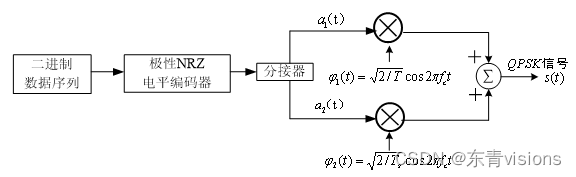

MPSK信号产生的方法主要有直接调相法以及相位选择法]两种。如图1所示为MPSK调制原理框图。

图1 MPSK调制原理框图

在M进制数字相位调制中，M=4即四进制绝对移相键控（4PSK）使用最多，下面就以4PSK为例来进行说明。

MPSK调制方法分为两种：1.相位选择法；2.直接调相法。

在一个码元持续的时间内，MPSK信号为载波四个相位中的某一个，因此，可以用相位选择法来制造出4PSK信号，它的原理如图2所示。在图中，4PSK信号所需的四种不同相位的载波由四相载波发生器产生，输入的二进制码元先经过串/并转换器，然后输出双比特码元]。逻辑选相电路根据输入不同的双比特码元，输出对应相位的载波。例如，在形成B方式的4PSK信号的情况下，双比特码元ab分别为11、01的时候，输出相位分别为为45°、135°的载波。如图2所示就是在B方式情况下产生4PSK信号的框图。如果换成是在A方式情况下产生4PSK信号，则只需要在B方式情况下产生4PSK信号的基础上，四相载波发生器输出的载波相位进行适当改变即可。

图2 相位选择法产生4PSK信号（B方式）方框图

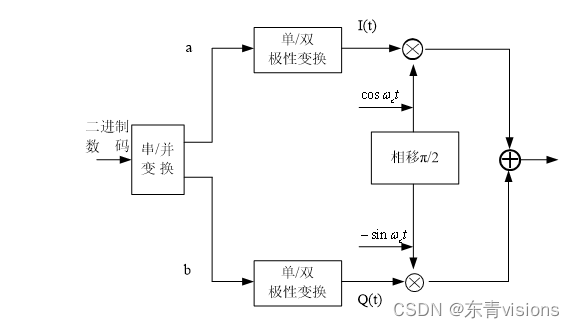

另外，4PSK信号也可以采用正交调制的方式来产生。形成B方式情况下产生4PSK信号的原理框图如图3（a）所示。这可以看做是由两个载波正交的2PSK调制器构成，分别得到图3（b）的虚线矢量图，然后经过加法器合成，得到图3（b）的实线矢量图，即在B方式情况下产生4PSK相位配置。若要在A方式情况下产生4PSK的波形，则只需要在B方式情况下产生4PSK信号的基础上，振荡载波相位进行适当调整即可。
