【硬件】电解电容和薄膜电容寿命计算

电容寿命计算

一.电解电容的寿命计算

对于不同的厂家生产的电解电容或者同一厂家生产的不同种类的电解电容，都有不同的寿命计算公式，但其计算方法的相同之处都是计算三个系数。

$$L_A=L_0\ast K_T\ast K_R\ast K_V$$

1.计算工作环境温度寿命系数$K_T$

一般来说，各种型号的工作环境温度系数计算方法大多一致：
$$K_T=2^{(\frac{T_0-T_A}{10})}$$
其中$T_A$为工作环境温度；$T_0$为寿命$L_0$下的环境工作温度，一般由参数规格书给出。

2.计算中心纹波电流引起温升寿命系数$K_R$

以江海牛角型电解电容为例：
$$K_R=K_{wenbo}\ast (1-(\frac{I_A}{I_R}{)}^2)\ast \frac{\Delta T_0}{10}$$
$K_{wenbo}$: 额定电流纹波加速系数，由计算手册给出
$I_A$：实际工作纹波电流，可由频率合成公式合成
$I_R$：对应$L_0$的额定工作温度下的额定纹波电流
$\Delta T_0$：对应$L_0$的额定工作温度下的电容中心允许温升

以CapXon大容量牛角型电解电容为例：
$$K_R=2^{\left(\frac{\Delta T_0-\Delta T}{8}\right)}$$
其中：
$$\Delta T=\Delta T_0\cdot {\left(\frac{I_A}{I_R\cdot K_f}\right)}^2$$
$K_f$为纹波电流系数

纹波电流合成公式：
$${\mathrm{I}}_{Totalrms}={\left[{\left({\mathrm{I}}_1/{\mathrm{K}}_1\right)}^2+{\left({\mathrm{I}}_2/{\mathrm{K}}_2\right)}^2\right]}^{1/2}$$

$I_1$，$I_2$为各频率下的有效值，$K_1$，$K_2$为该频率下的转换系数

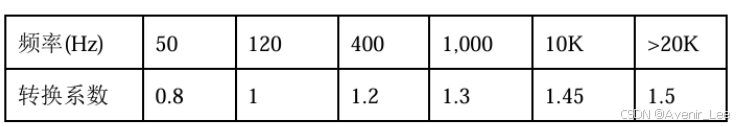

牛角型电容的转换系数如下：

3.计算工作电压寿命系数$K_V$

江海：
$$K_V=(\frac{V_R}{V_A}{)}^{2.5}$$
CapXon：
$$K_V=(\frac{V_R}{V_A}{)}^{4.4\ast K_0}$$

二.薄膜电容的寿命计算

预期寿命：

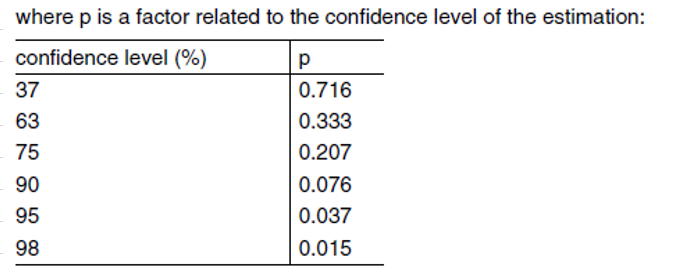

$$t=p/{\lambda }_0$$

失效率：

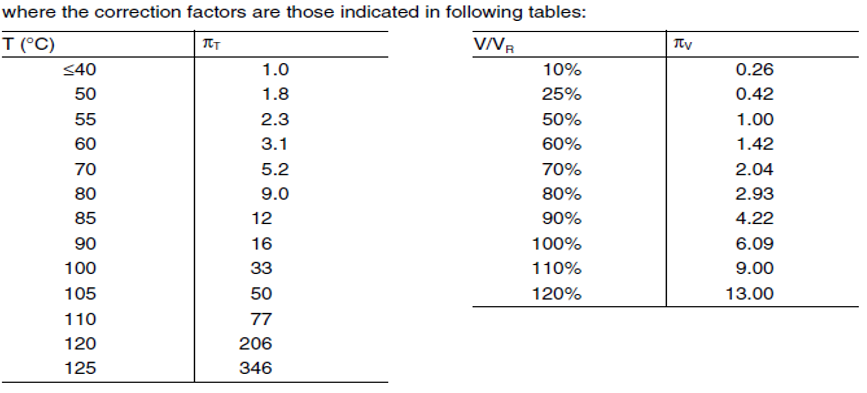

$${\lambda }_0={\lambda }_{ref}\ast {\pi }_V\ast {\pi }_T$$

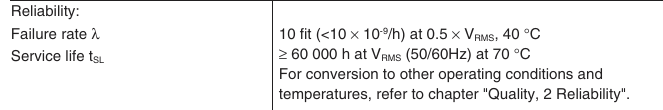

$${\lambda }_{ref}=10fit=10\ast 10^{-9}h$$

中心温度：
$$T=T_{Ambient}+P_{Dissipation}\ast R_{th}$$
耗散功率：
$$P_{Dissipation}=I_{RM}^2\ast ESR$$
