【MaxWell】利用maxwell仿真ER35磁芯电感建模练习

        MaxWell与HFSS类似，均为Ansys旗下仿真电磁场的软件，二者不同的是，HFSS主要用于高频电磁场仿真，如PCB微带线（分布式参数元件），波导，天线等；MaxWell主要用于低频电磁场仿真，如电机，电感，变压器等元件。MaxWell分为MaxWell 2D与MaxWell 3D，本次仿真使用MaxWell 3D。

        电感与变压器的电磁仿真意义在于根据仿真结果判断改进措施是否有效，而不是追求仿真结果是否接近实际结果。不可过分追求仿真数值但是也不可以完全不关注仿真数值。

        最近在学一些磁性元件，因此想起搞一个电磁仿真。时隔一年半，再次捡起来在学校学的那些东西，算是做个笔记，防止下次再学一遍。

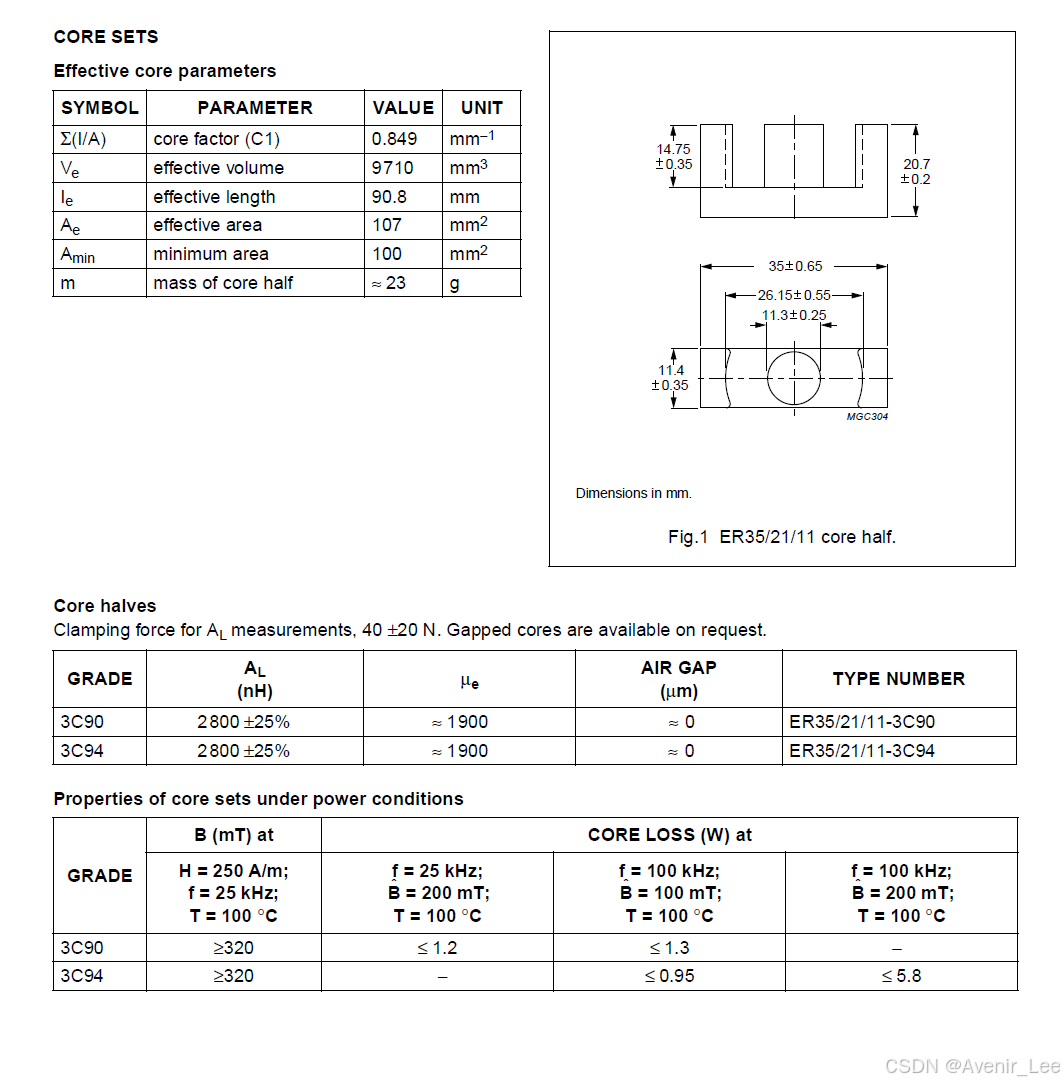

仿真对象为飞磁ER35磁芯，对应飞磁数据手册FXC_HB2013第504页，其参数如下：

根据尺寸信息进行建模，建模过程省略，磁芯材料暂时设置为铁氧体（相对磁导率为1000），线圈材质设置为铜（相对磁导率0.999991，电导率58000000），建模过程注意事项：

1.输入端口与输出端口必须与空气盒子重合，如果设置了自动设置空气盒子，需要把输入端口和输出端口对应的那一边空气盒子扩展比例设置为0，否则会报错。

2.初始化网格(Mesh)设置，调整网格大小以提高运行速度，特殊位置网格如气缝需要使用工具进行特殊处理以提高仿真速度，否则很可能报错。

3.properties菜单可以勾选Solve inside和Solve outside，如果勾选Solve inside则MaxWell对选中物体内部进行网格划分，不选中则不划分，Solve outside同理。所有电导率小于S/m的物体或者绝缘体默认选中solve inside，理想导体的Solve inside默认不选中。

4.可以设置参数后在paraments中设置矩阵，以此作为result里面的primary sweep。

5.field overlays里面查看三维电磁场仿真结果。

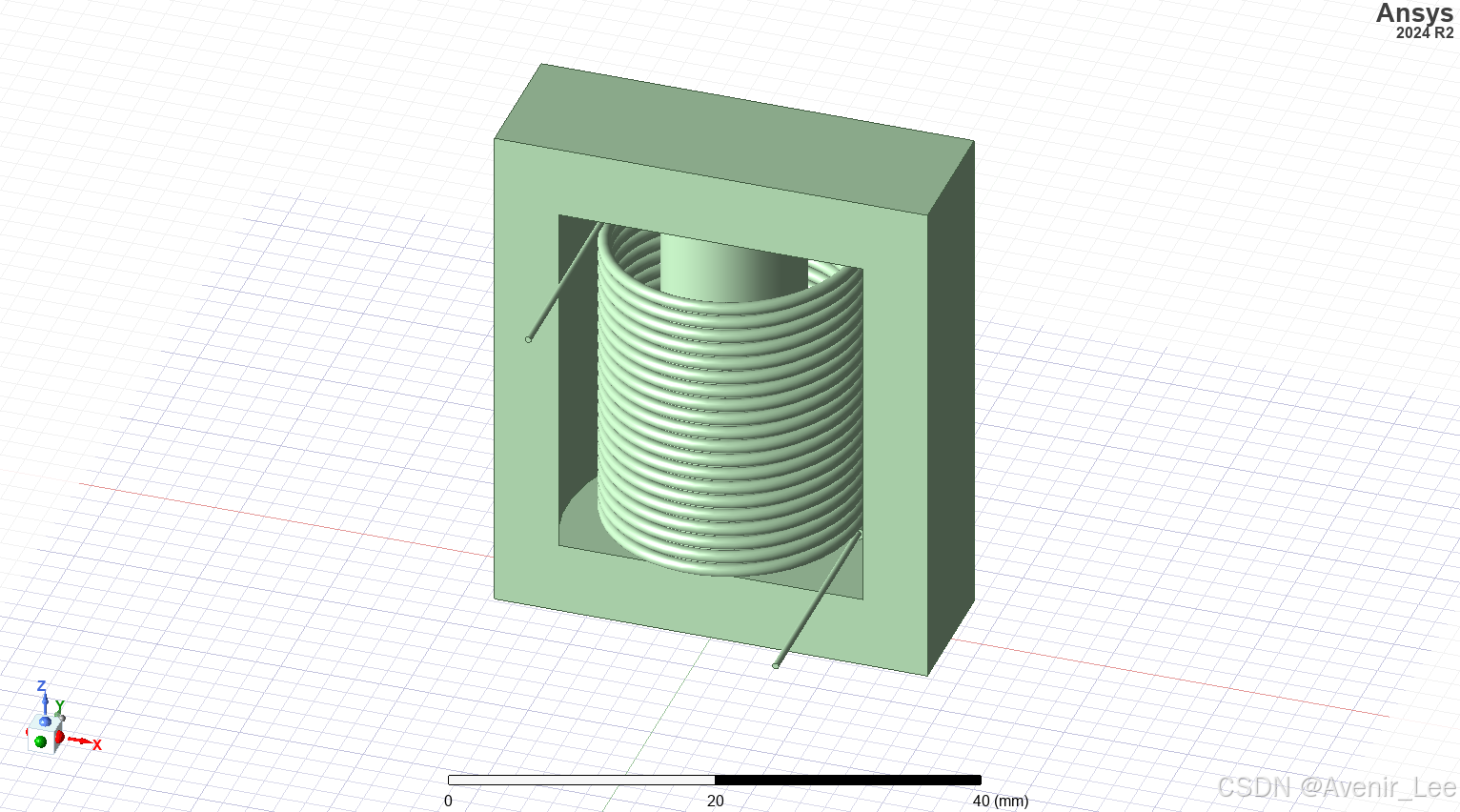

建模结果：

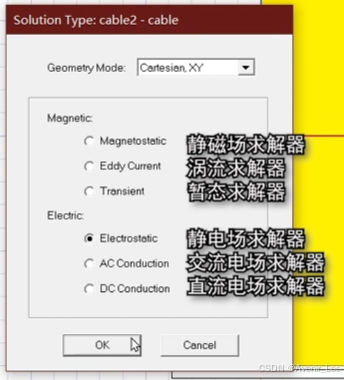

建模完成后，设置端口，激励，和求解器进行仿真。

初步仿真结果（恒流场）：

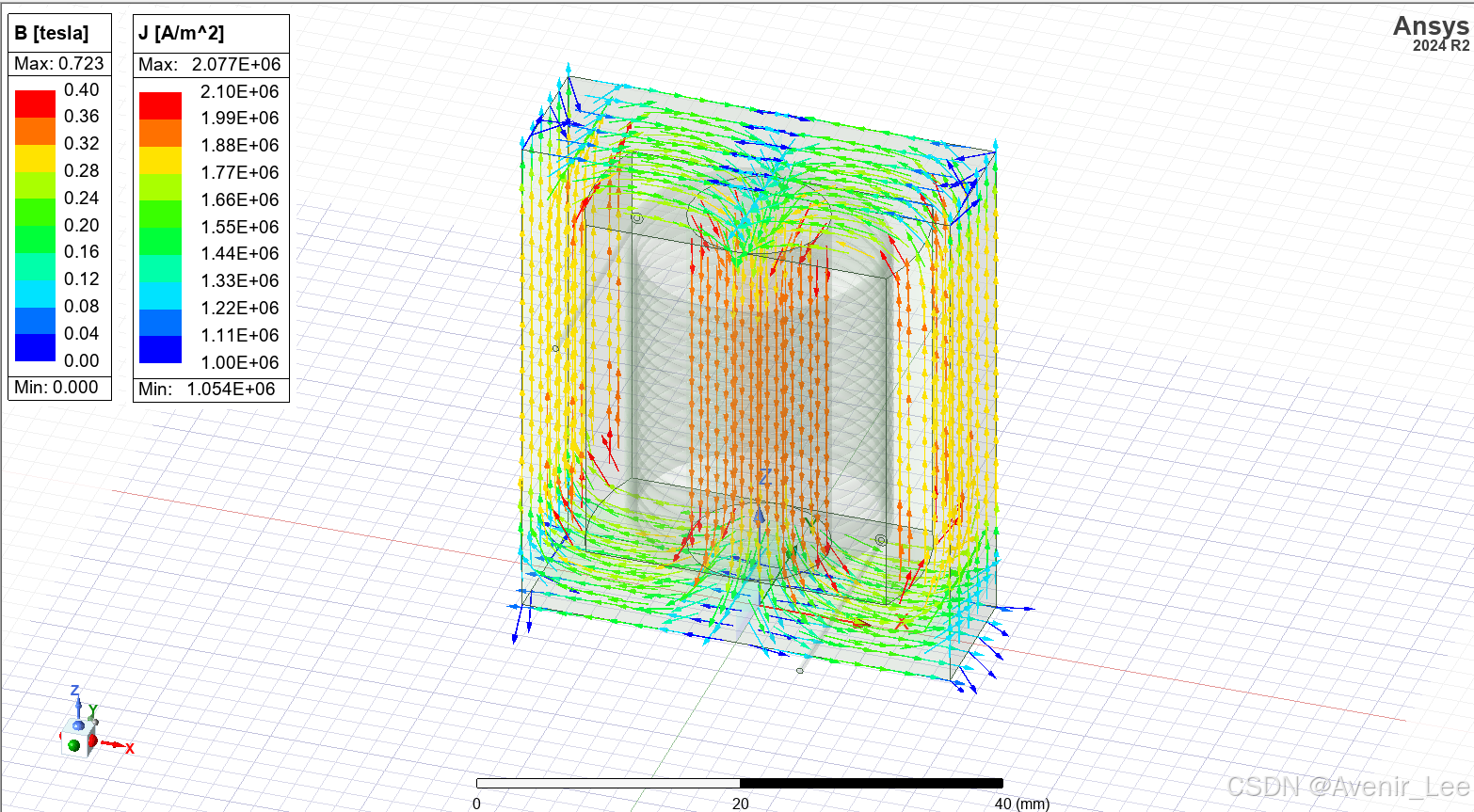

  磁芯磁场分布：

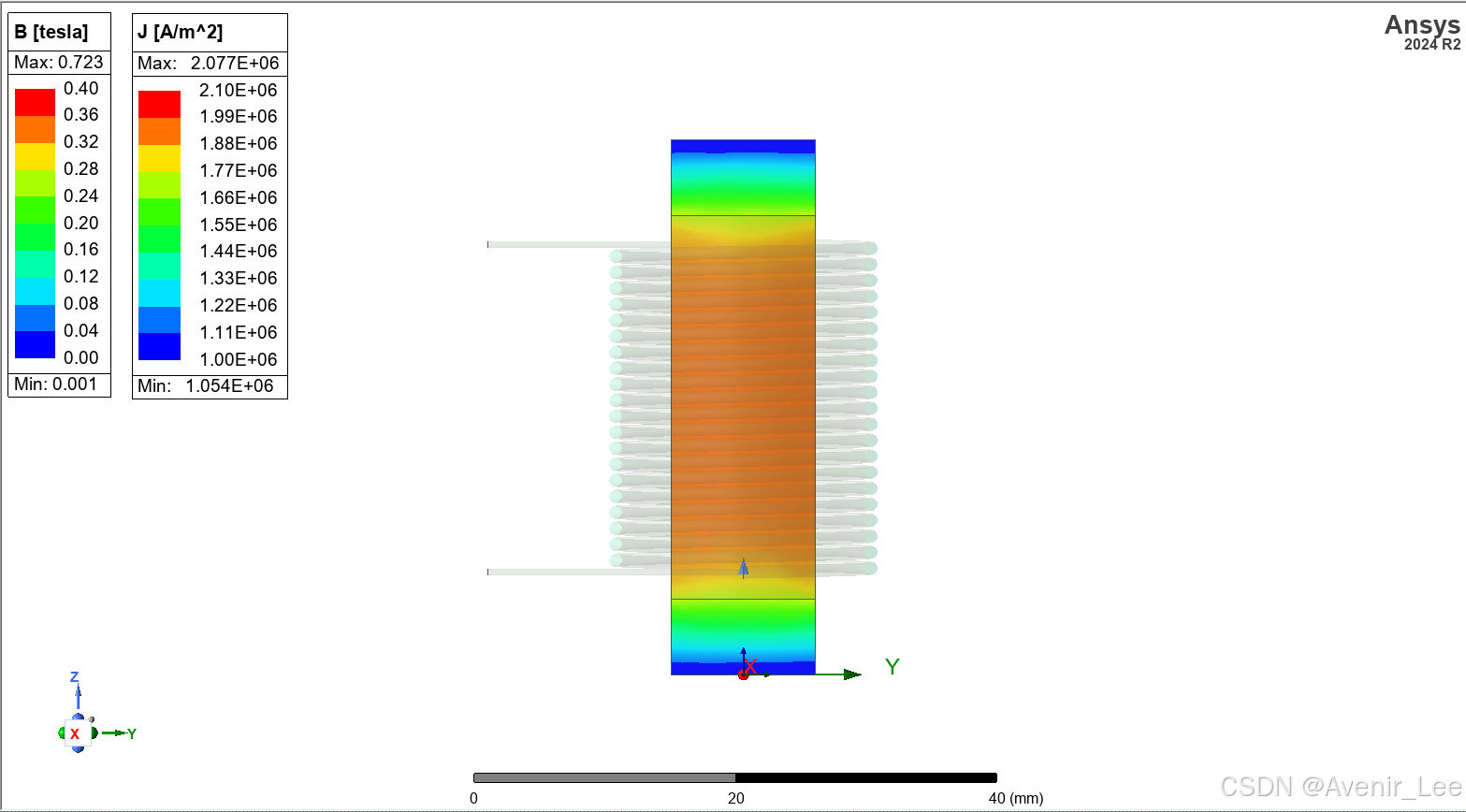

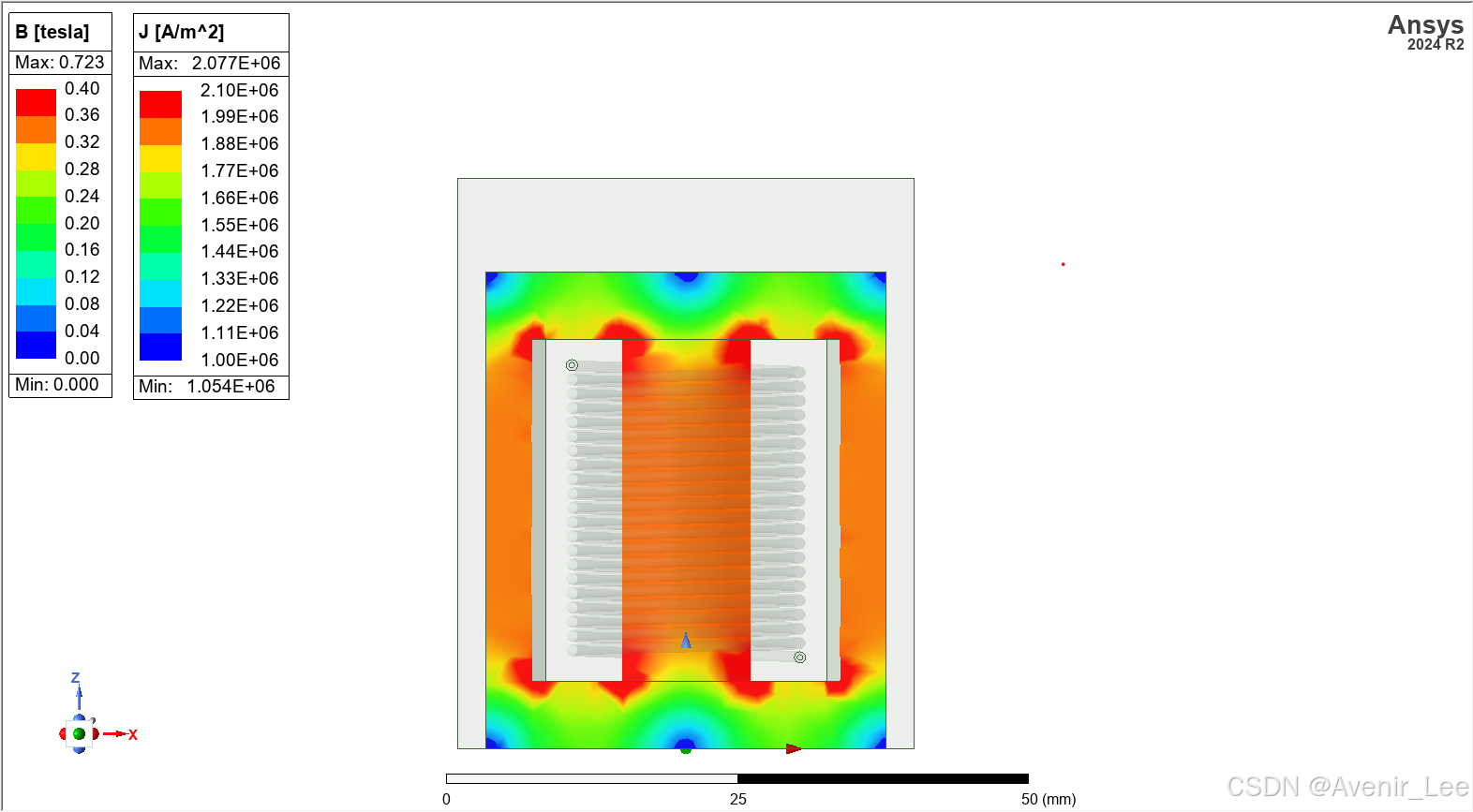

建立长方形切片以查看二维平面内场分布：

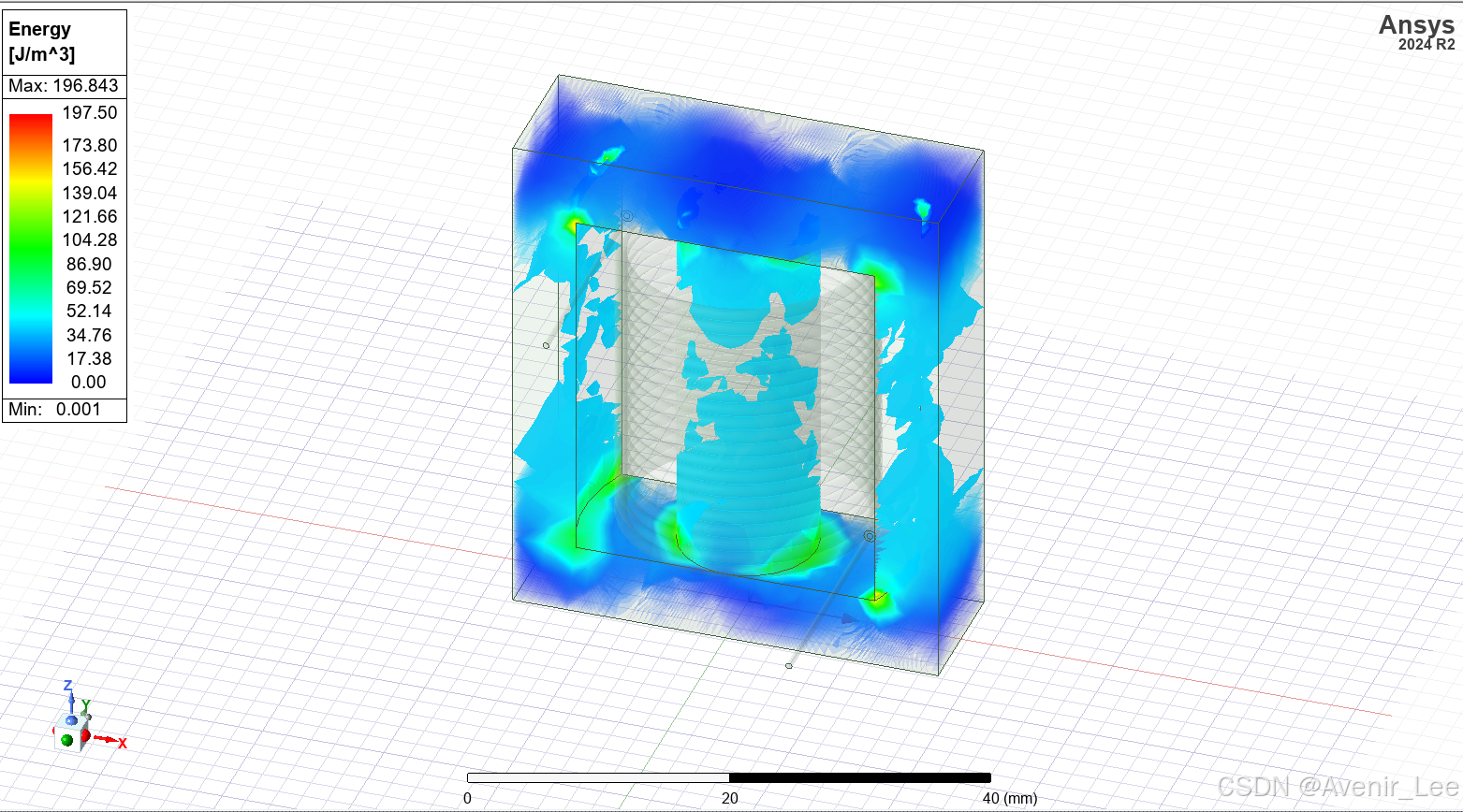

 磁芯能量分布：



1.感量计算与对比，ESR？

2.涡流场仿真 趋肤效应和临近效应？

3.利兹线建模？

4.maxwell+simplorer联合仿真？
