FPGA学习之五：让多个led灯按照用户指定的模式循环亮灭

一、设计目标

学习四的任务是：让led灯根据指定的亮灭模式亮灭，亮灭模式未知，由用户随机指定。8个变化状态为一个循环，每个变化的时间值根据不同的应用场景选择。这里要补充的是：led分成8个状态，但是，其每个状态的时间值是相等的。五的任务则是点亮多个led。

二、设计思路

    学习五是点亮多个led灯，思路有两种：

1、小梅哥的视频中提到了，直接在四的基础上添加ctrlB端口，类比点亮一个led，稍微容易些，我就不赘述。

2.我采用的是例化学习四的模块，这样更加方便快捷。

三、设计代码

1、代码1：学习四的代码

module counter_led4(clk,reset_n,ctrl,Time,led
    );
    input clk;
    input reset_n;
    input [7:0] ctrl;
    input [30:0] Time;
    output reg led;
    reg [30:0]counter;
    always@(posedge clk or negedge reset_n)
    if(!reset_n)
        counter <=0;
    else if(counter == Time -1)
        counter <=0;
    else
        counter <= counter + 1'b1;
    reg [2:0]counter2;
    always@(posedge clk or negedge reset_n)
    if(!reset_n)
        counter2 <=0;
    else if(counter == Time -1)
        counter2 <= counter2 + 1'b1;
    always@(posedge clk or negedge reset_n)
    if(!reset_n)
        led <=0;
    else case(counter2)
         3'b000:led <=ctrl[1];
         3'b001:led <=ctrl[2];
         3'b010:led <=ctrl[3];
         3'b011:led <=ctrl[4];
         3'b100:led <=ctrl[5];
         3'b101:led <=ctrl[6];
         3'b110:led <=ctrl[7];
         3'b111:led <=ctrl[0];
           default:led<=led;
    endcase
endmodule

2、代码2：学习五的代码：

module counter_led5(
    clk,
	reset_n,
	ctrlA,
	ctrlB,
	Time,
	led
    );
    input clk;
	input reset_n ;
	input [30:0]Time;
	output [1:0]led;
	input [7:0]ctrlA;
	input [7:0]ctrlB;
	counter_led4 counter_led4_inst1(
    .clk(clk),
	.reset_n(reset_n),
	.ctrl(ctrlA),
	.Time(Time),

	.led(led[0])
    );
	counter_led4 counter_led4_inst2(
    .clk(clk),
	.reset_n(reset_n),
	.ctrl(ctrlB),
	.Time(Time),
	.led(led[1])
    );
endmodule

四、测试文件代码

`timescale 1ns / 1ns
module counter_led5_tb;
   reg clk;
   reg reset_n;
   reg [7:0]ctrlA;
   reg [7:0]ctrlB;
   reg [30:0]Time;
   wire [1:0]led;
 counter_led5 counter_led5(
    .led(led),
	.clk(clk),
	.ctrlA(ctrlA),
	.ctrlB(ctrlB),
	.Time(Time),
	.reset_n(reset_n)
        );
    initial clk=1;
	always #10 clk=~clk;
	initial begin
	ctrlA =0;
	ctrlB =0;
	reset_n=0;
	#20;
	Time=150000;
	reset_n=~reset_n;
	#200;
	ctrlA=8'b1010_1101;
	ctrlB=8'b0101_0010;
	#2000000000;
	$stop;
	end
endmodule

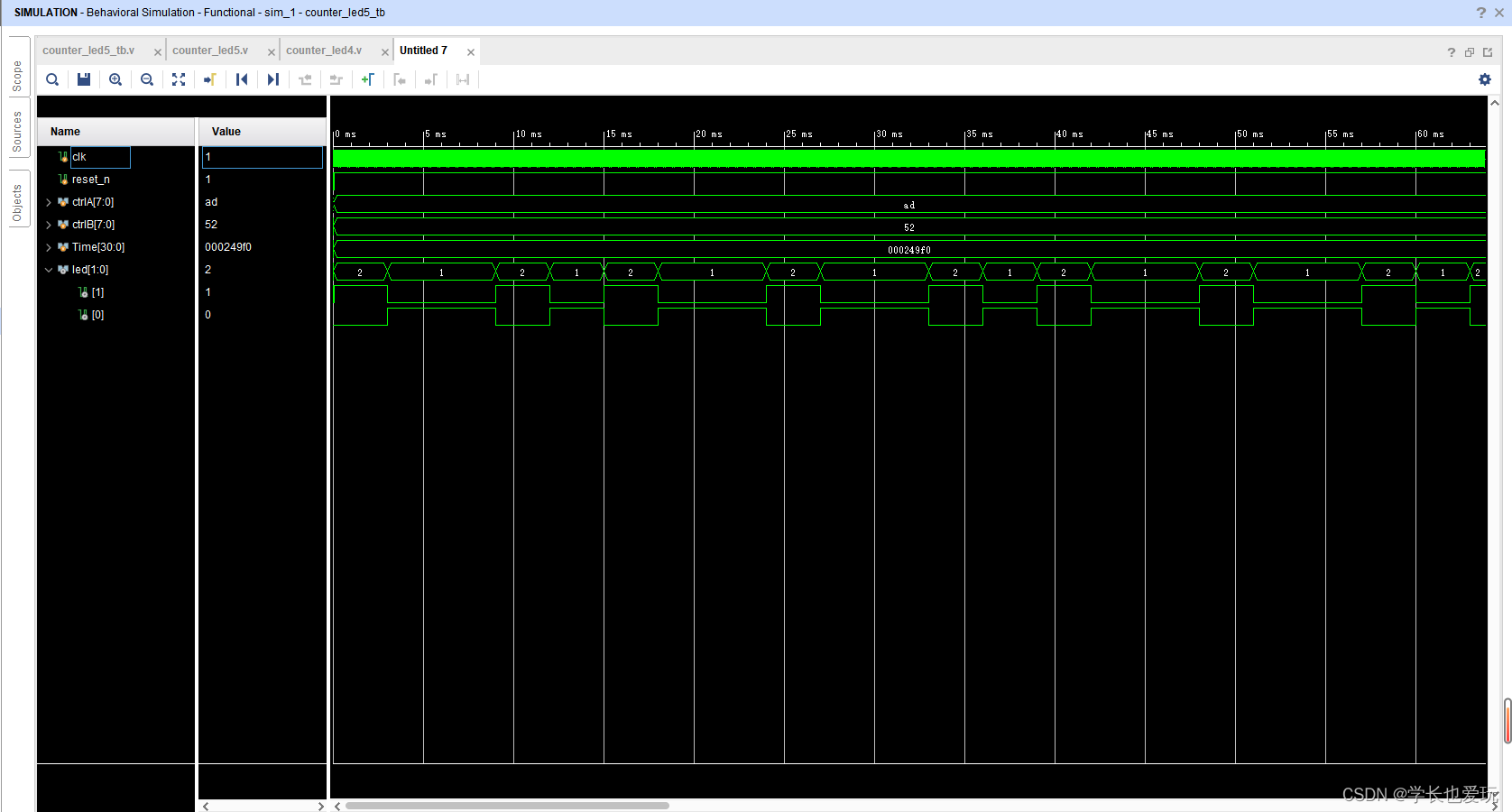

五、仿真波形

led输出的两位按照ctrlA和ctrlB变化，功能实现。
