QT实现鼠标绘制一个矩形

Qt+Vs实现鼠标绘制一个矩形，主要通过自定义QGraphicsItem实现。这里只介绍如何简单快速实现绘制，不涉及太多原理。

1.坐标关系

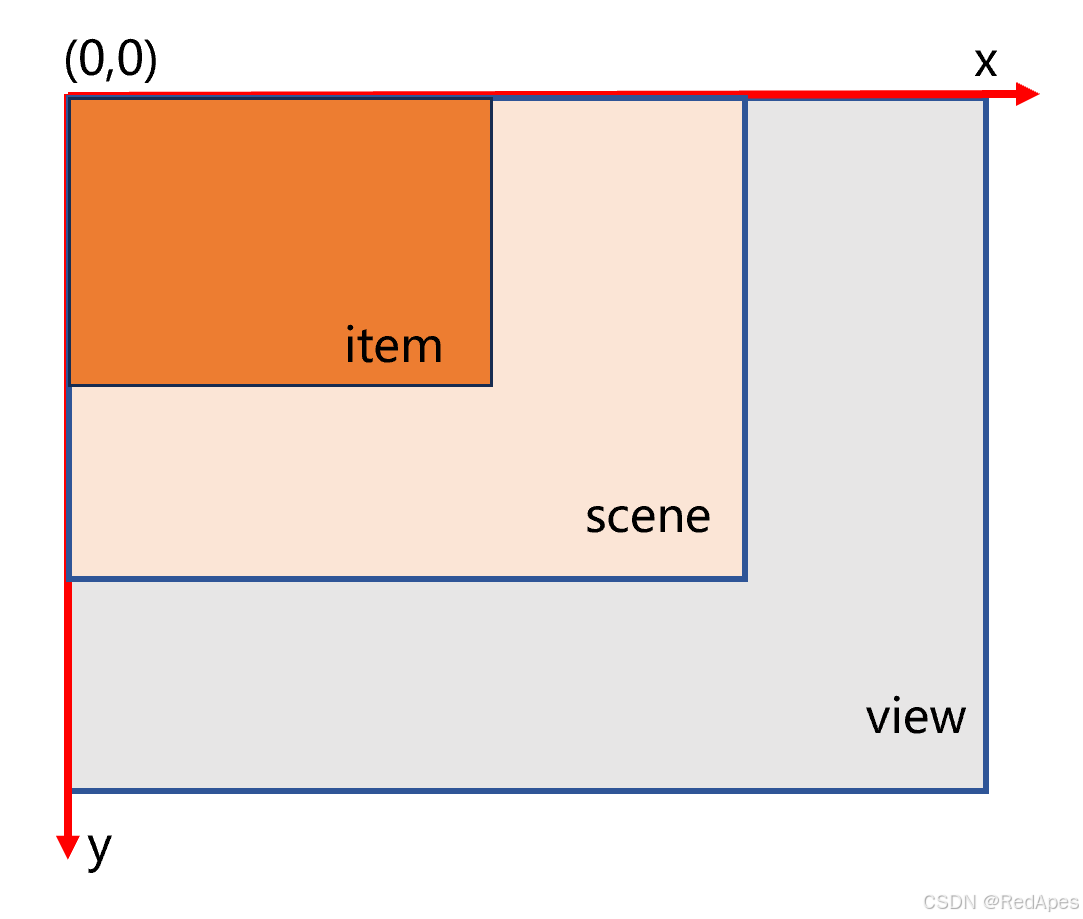

使用绘图，QGraphicsView（视图）、QGraphicsScene（场景）和QGraphicsItem（图元）之间的坐标关系十分重要。

简单来说，view相当于画框，scene相当于画布，item是画布上的画。

默认情况下，view、scene和item的坐标原点都在左上角。它们之前的坐标关系可以通过mapToscene、mapfromscene函数来相互转换。

2.自定义矩形图元

想要鼠标绘制一个矩形item，首先要明白鼠标事件（例如mousePressEvent）在view、scene和item中的哪一个里面重写。鼠标绘制矩形item，实际上就是实时重新定义矩形item的形状。因此，要在图元item中重写鼠标事件。

2.1重写paint和boungingRect

继承QGraphicsItem，一定要重写纯虚函数paint和boundingRect

boundingRect函数非常重要，它确定鼠标绘制的范围，如果鼠标不在绘制范围内绘制矩形，界面就没有任何反应。

painter是用来绘制矩形的，只要将矩形参数传入该函数，就能进行绘制。

QRectF myItem::boundingRect()const
{
	return m_boundingrect;//设定绘图区域范围
}

void myItem::paint(QPainter* painter, const QStyleOptionGraphicsItem* option, QWidget* widget)
{
	painter->setPen(Qt::red);//设置画笔颜色
	painter->drawRect(m_rect);//绘制矩形
}

2.2重写鼠标事件

鼠标事件实时获取矩形Item的起始点和终止点，并实时绘制。mousePressEvent函数获取矩形起始点，mouseMoveEvent函数用来获取矩形终止点并进行重绘。mouseRelease函数停止重绘，确定最终矩形。

void myItem::mousePressEvent(QGraphicsSceneMouseEvent* event)
{
	if (event->button() == Qt::LeftButton)
	{
		if (m_flag == 0)
		{
			m_startPoint = event->scenePos();//获取绘图起始点坐标
			m_flag = 1;//设置绘图状态
		}

	}
}

void myItem::mouseMoveEvent(QGraphicsSceneMouseEvent* event)
{
	if (m_flag==1)
	{
		m_endPoint = event->scenePos();
		m_rect = QRectF(m_startPoint, m_endPoint);
		scene()->update();//重绘
	}
}

void myItem::mouseReleaseEvent(QGraphicsSceneMouseEvent* event)
{
	m_flag = 0;
}

3.主窗口函数初始化场景和图元

在主窗口函数中，初始化场景和自定义矩形图元。并通过setScene和addItem互相绑定。

BlogDrawSystem::BlogDrawSystem(QWidget* parent)
    : QMainWindow(parent),
    m_myItem(MyRectItem(QRectF(0, 0, 1000, 1000))),
    m_scene(QGraphicsScene())
{
    ui.setupUi(this);

    ui.graphicsView->setVerticalScrollBarPolicy(Qt::ScrollBarAlwaysOff);//关闭竖直滑动条
    ui.graphicsView->setHorizontalScrollBarPolicy(Qt::ScrollBarAlwaysOff);//关闭水平滑动条

    ui.graphicsView->setScene(&m_scene);//视图绑定场景
    m_scene.addItem(&m_myItem);//场景绑定自定义Rect图元
}

4.源码

【免费】重写QGraphicsItem实现手动简单绘制矩形资源-CSDN文库
