实现功能:应对工业级厂房除尘设计,采用可拆卸式,模块化设计的一款中型除尘设备。
项目分为数据收集,模型搭建,模型仿真,实物测评四个阶段。

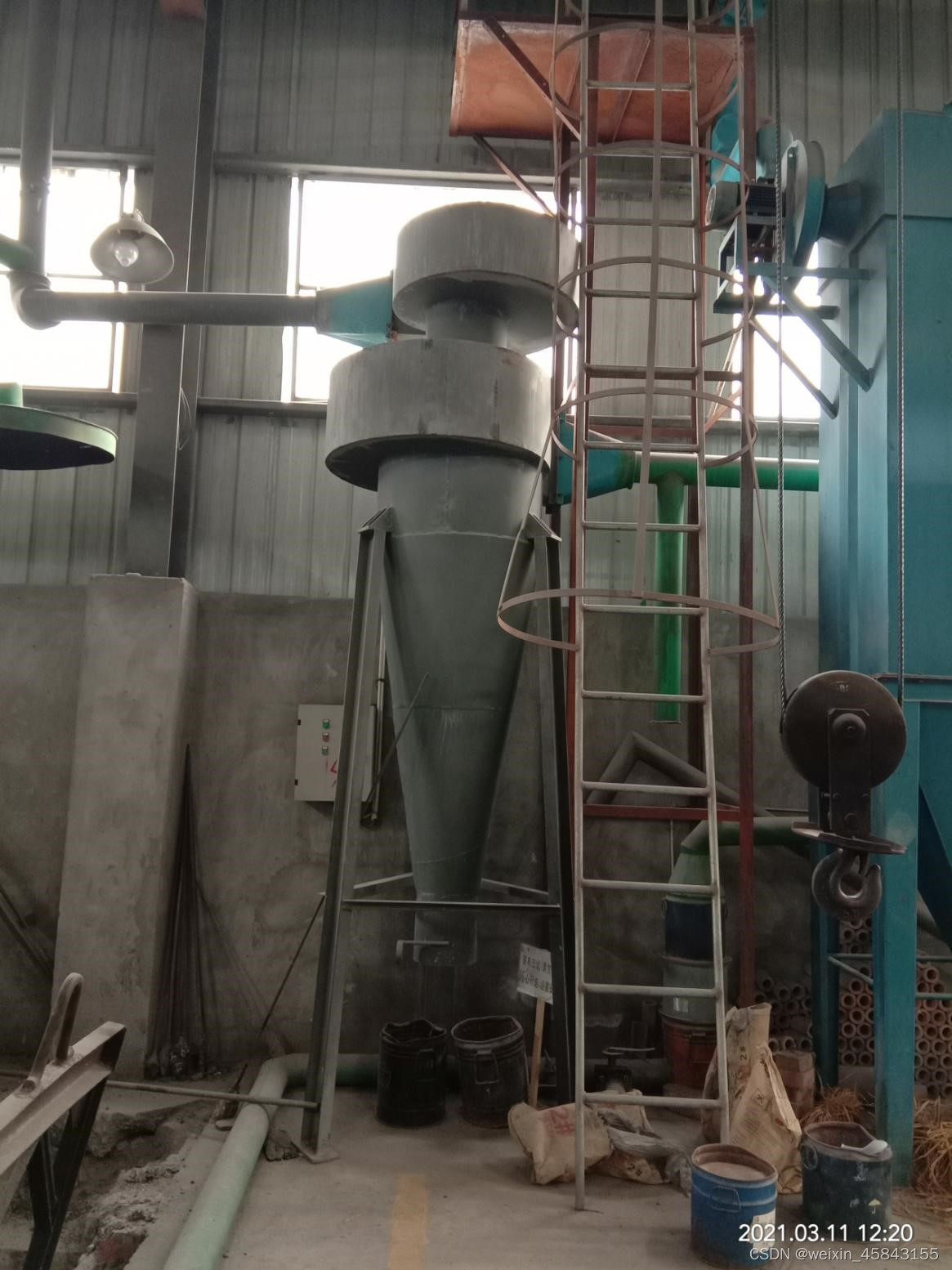

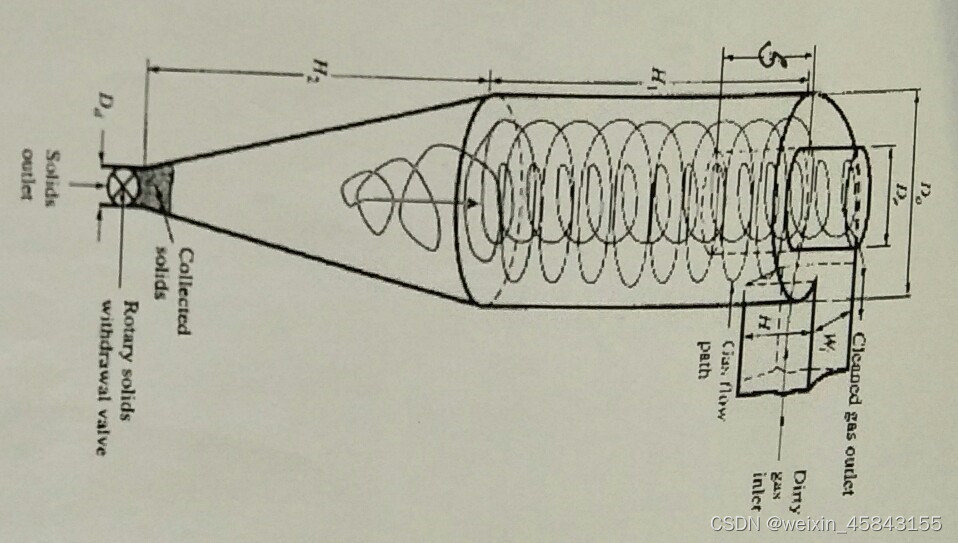

数据收集:考察附近市里的相关铸造,化工企业在除尘器方面的数据参数以及问题痛点,获取原始测评数据。

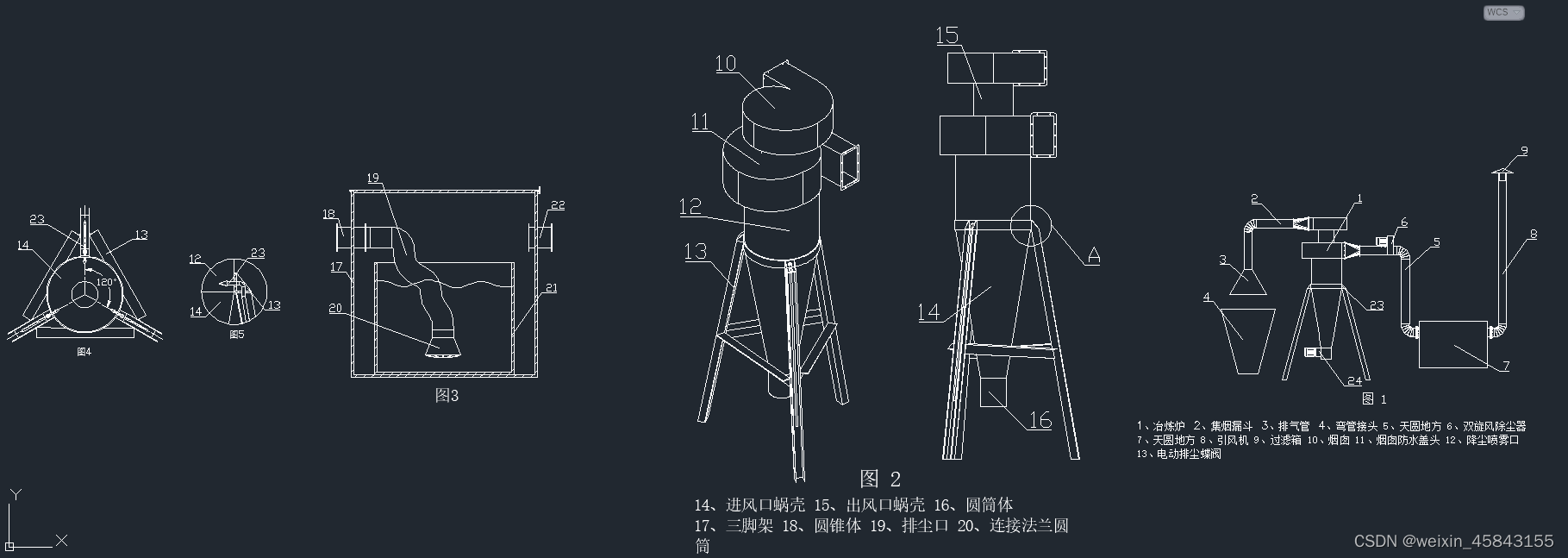

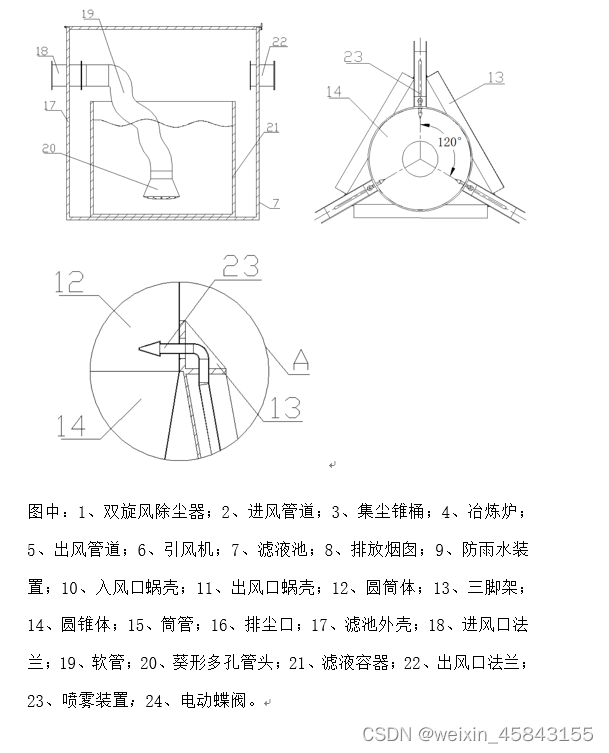

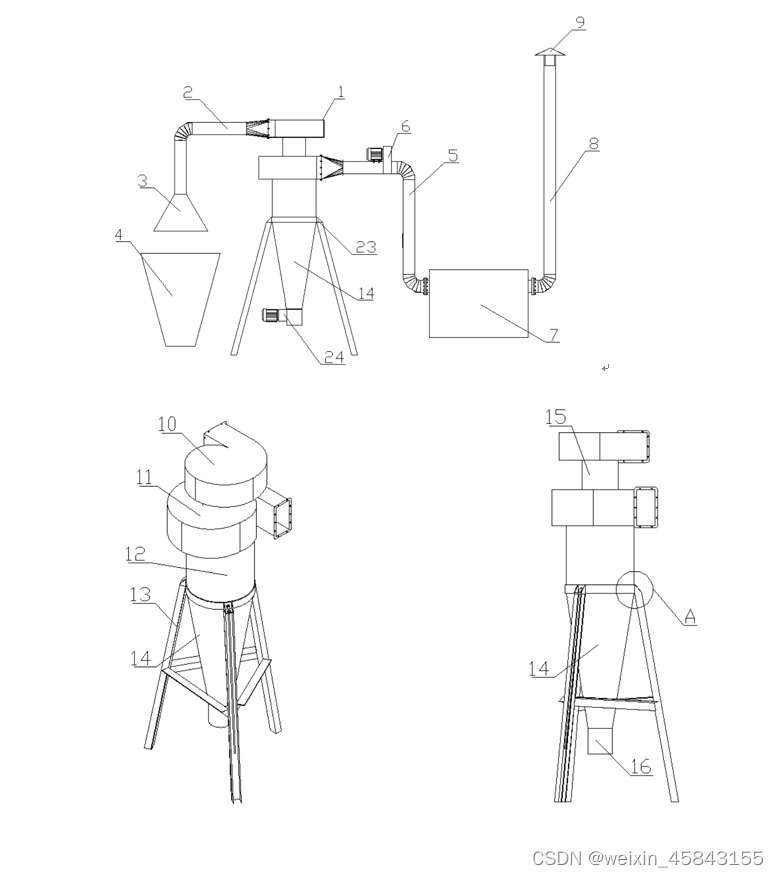

模型搭建:在纸上根据相关外形数据设计概念外形,优化修改后,分离各板块为独立零部件,在CAD上绘制各零件工程图,SolidWorks根据二维工程图绘制3维缩略模型,设计独立钣金小件,发给代理工厂制造导出零件,锡丝焊接得到缩略模型。
模型仿真:缩略模型内嵌入PM2.5,SO2,SO3等气体传感器,入风口处模拟真实工厂扬尘环境送风,数据采集端在除尘器出风口采集相关气体参数。
实物测评:因成本等相关因素影响,实物测评在SolidWorks上的粒子仿真上完成,得到相关的实验图表数据。
项目概览:
