笔记本内置键盘的外接改造(上篇)
这是我的第一篇博客,emmm,就这样吧
最近有人联系到我,问我能否把笔记本内置键盘改装后外接在电脑上使用
What??!!
我首先想到的并不是这个计划的可行性,而是为什么他要把笔记本内置的薄膜键盘外接来用,难道买个机械键盘不香吗,好吧,每个人都有权利追求自己想要的,于是我就开始分析计划的可行性
可行性
据我了解,笔记本的内置键盘基本上都是薄膜型的矩阵键盘,而且一般来说不会在键盘上集成主控,往往主控在笔记本电源管理芯片里,所以我想到了客制化机械键盘使用的,由键圈的大佬们设计制造的Kimera core主控板,理论上来说,只要测定好键盘的矩阵并对照着生成一份驱动就可以正常使用了(至少当时我是这么简单的想的),同时我还找到了另一个主控板Monkey在某宝有售,价格相对便宜些,在于客户进行交流后,我们选择了Monkey
元件的购买

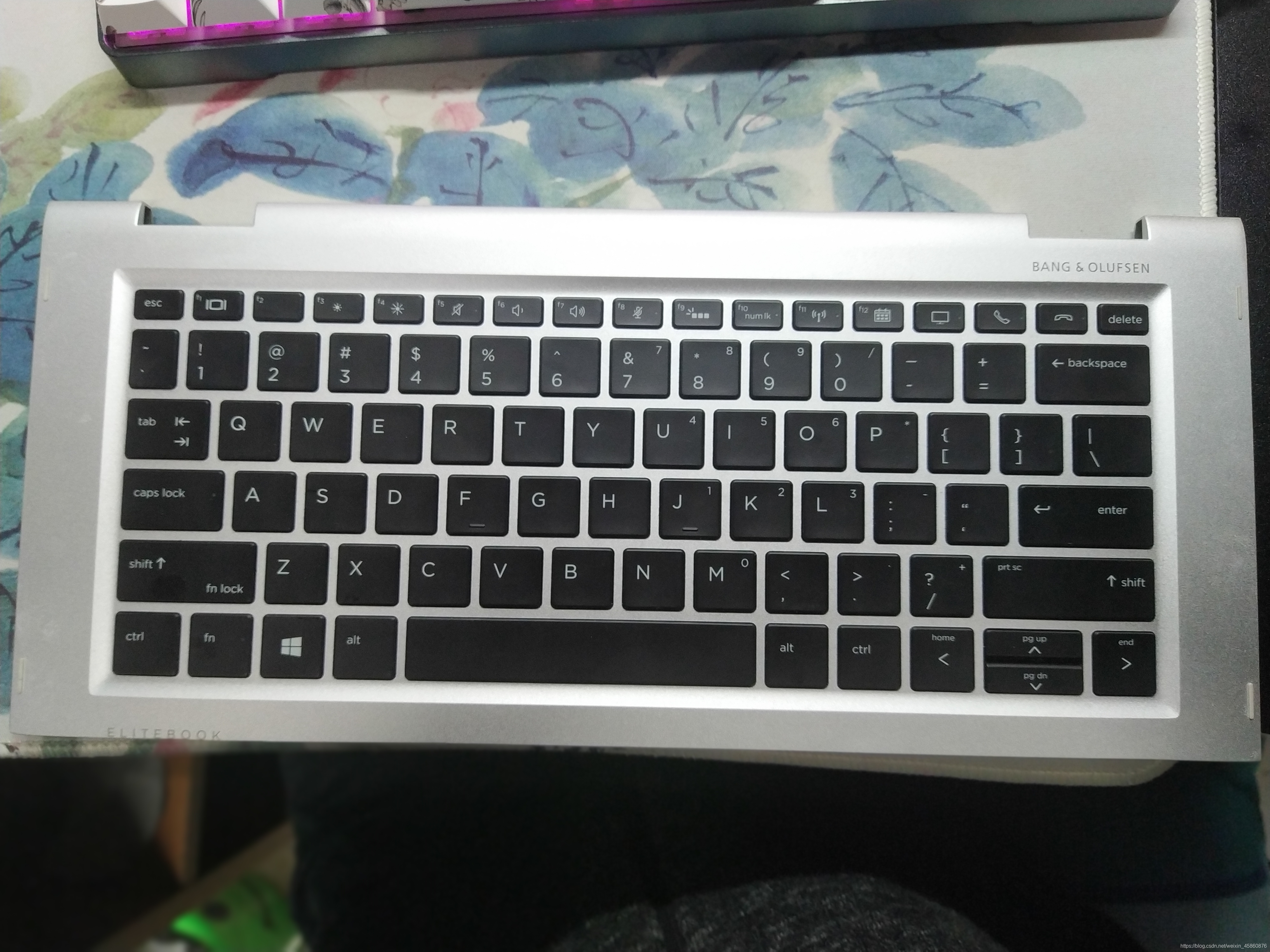

1.首先呢当然是键盘本体啦
2.然后呢当然是转接板了
3.排线座42Pin,小的可以
4.还有灯的转接板和排线座
5.你需要一把锯,还有一堆砂纸
6.typec转接板,毕竟还是键线分离好

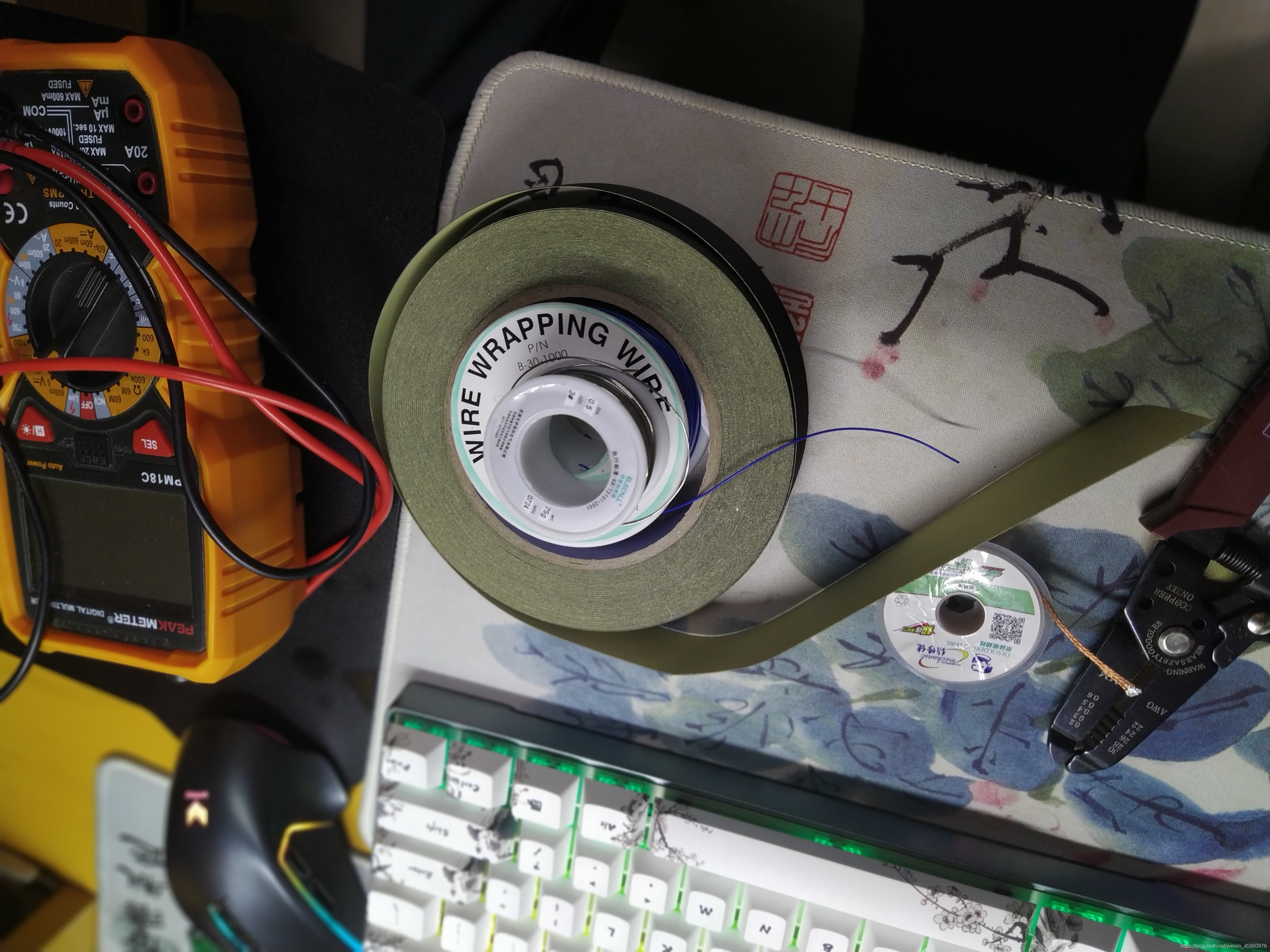

7.当然还有好多工具了,万用表,电烙铁,飞线,焊锡,吸锡线,剥线钳,你还需要些贴纸,醋酸布胶带,还是挺多的啦
开始改造啦
客户要求下部不要了,于是只能锯掉了,太累了,切割打磨了一个小时,终于做成下图这样子了

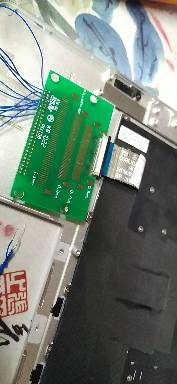

然后呢,把排线座焊接到转接板上,连接好
然后呢????
废话当然是测矩阵了
这就是噩梦

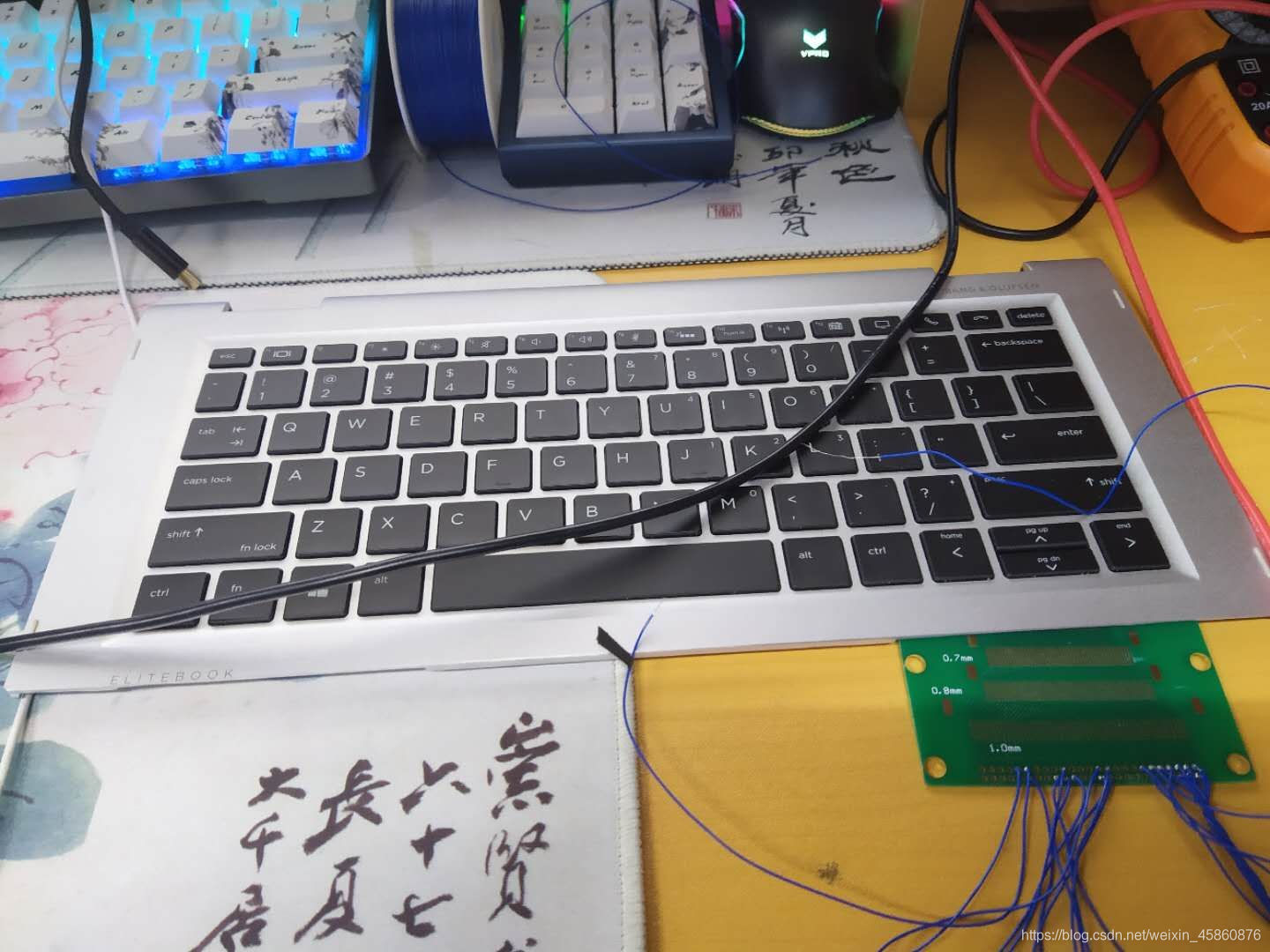

我的方法是万用表开到直流电压档,串联上5.1v电源,然后挨个脚位测试,这是最麻烦,最考验耐心的地方,
我以为呵呵,只是我以为他想机械键盘一样,是个很有规律的矩阵,只要测量几个点,就可以推算出来了。

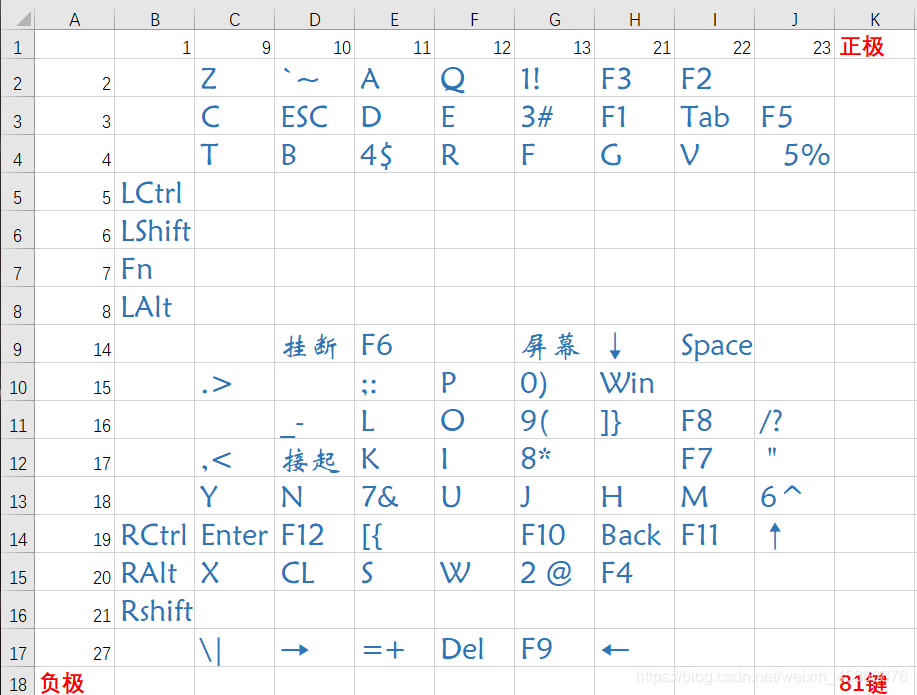

我太天真了,这个矩阵我花了将近6个小时才测量完成
可以看得出,基本没啥规律性。

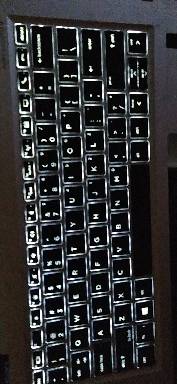

这键盘有背光,那自然要搞一下

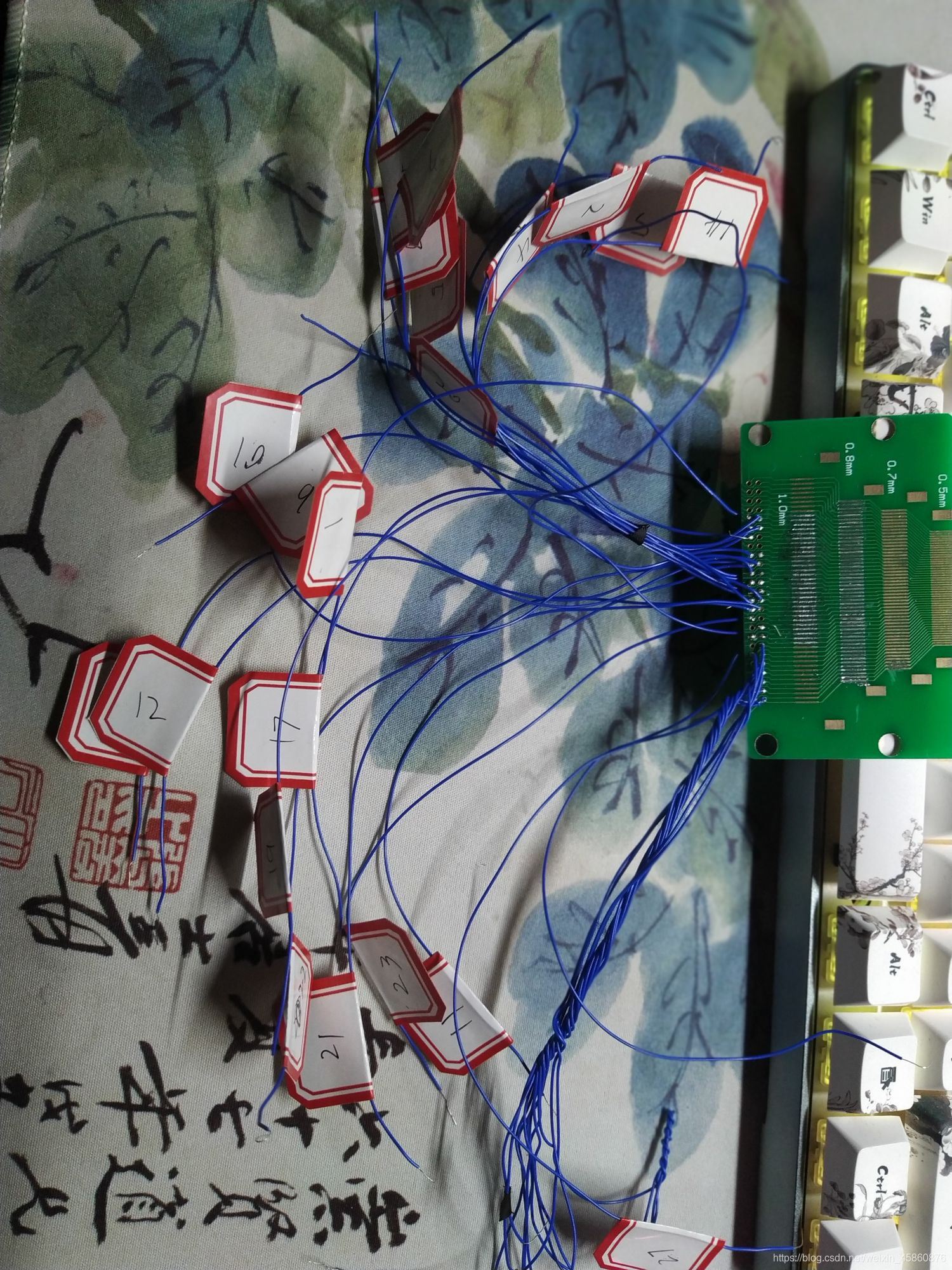

在测量矩阵的过程中,贴纸标签就用到啦,这样可以大大提高效率,记得边测量边记录
好吧,我忽略了一个事实,monkey的行列数不足以支撑这个键盘
于是只能再去买Kimera core了

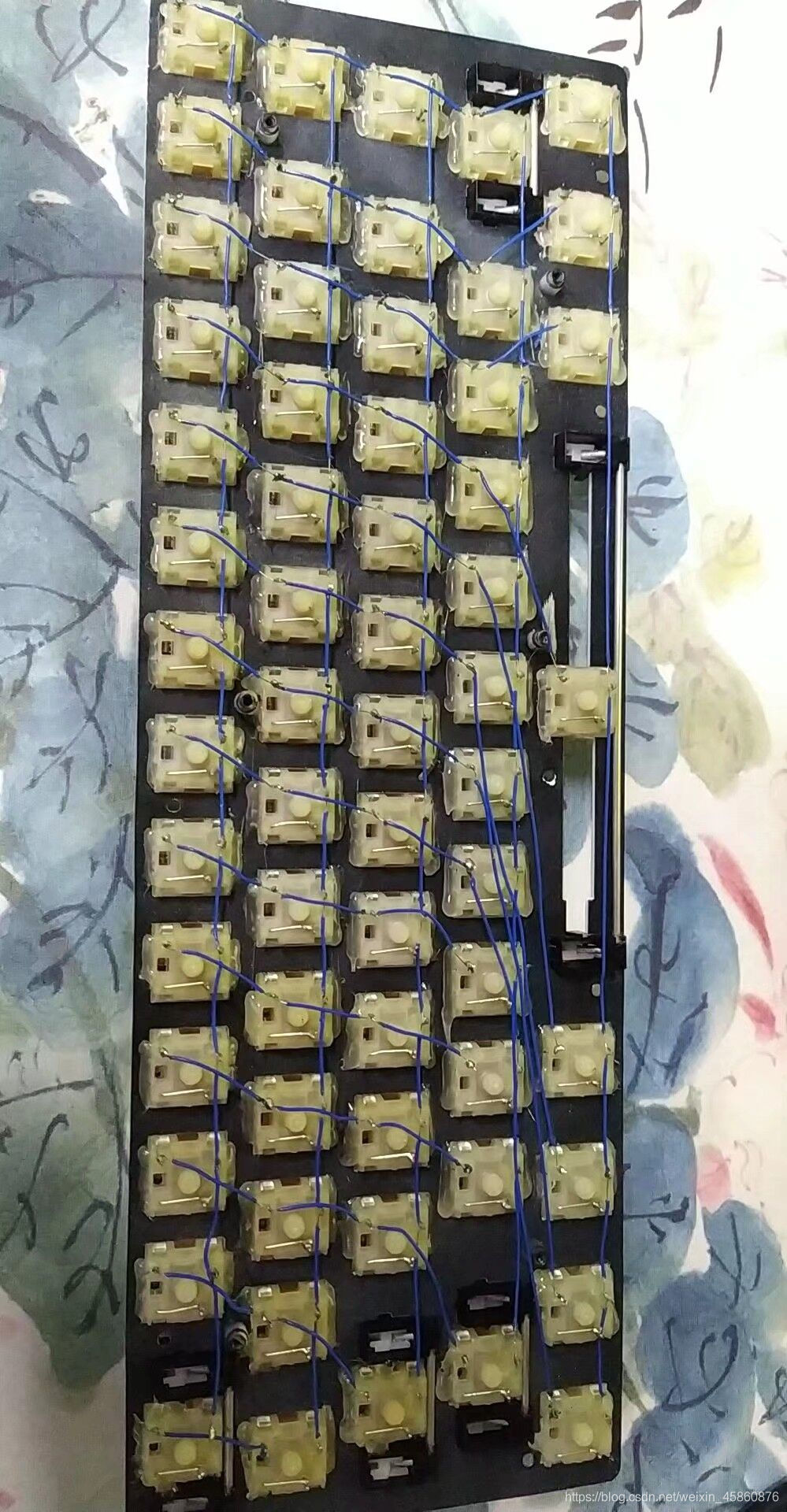

这是之前飞线制作GH60时的记录

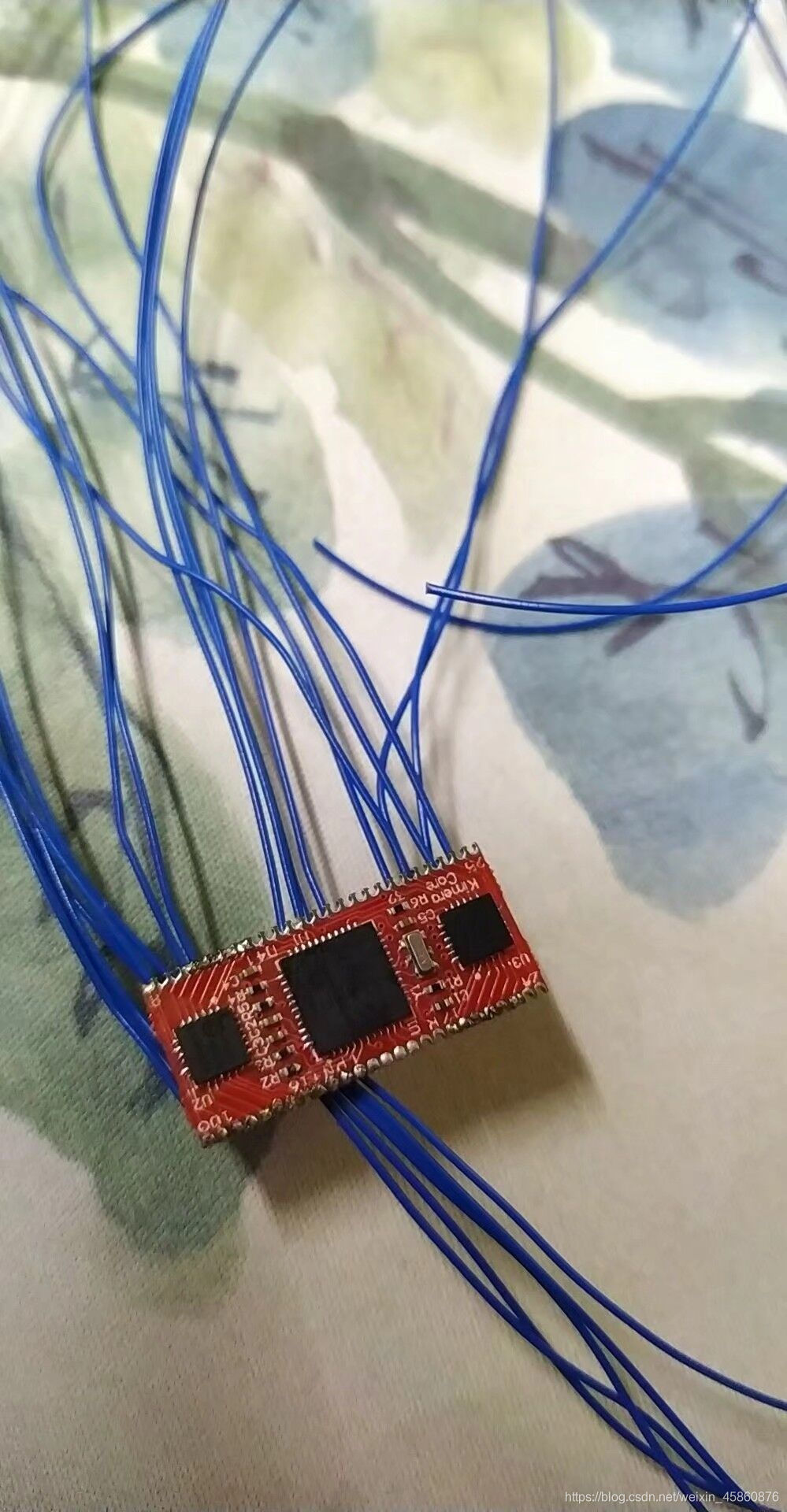

红色的便是Kimera core
好的,上篇到此结束
下篇将会简单介绍TMK固件的制作与刷入,以及键盘的组装
关于矩阵键盘的原理可以询问度娘,这里不做过多介绍
kimera core可在群中或某宝中买到,群号99434356
这是我个人第一次写博客,写的比较水,各位大佬将就着看看吧
