流水线技术

流水线技术

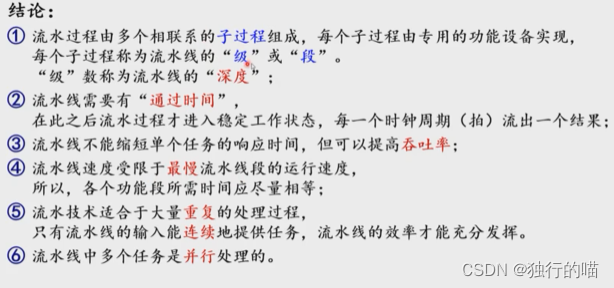

一.流水线处理的概念

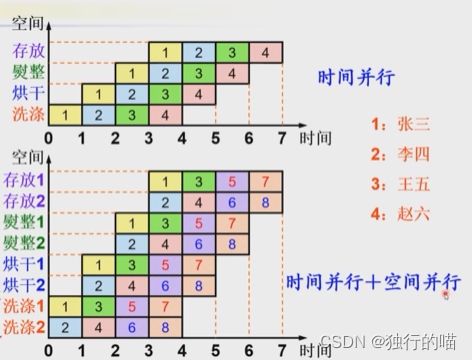

⭐1.流水线方式的引入

若将一重复的处理过程分解为若干子过程，每个子过程都可在专用设备构成的流水线功能段上实现，并可与其他子过程同时运行，则这种技术称为流水线技术。

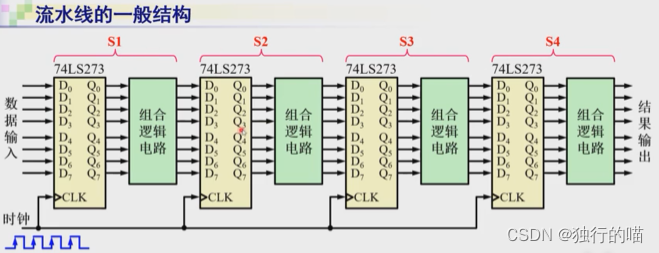

⭐2.流水线的一般结构

⭐3.流水线的分类

1）按位于计算机系统的层次划分

• 系统级流水线：在多计算机系统中由多个处理机串行构成的流水线。
• 处理器级流水线：在处理器内部由多个部件构成的流水线。（如指令流水线）
• 部件级流水线：在处理器某部件内部由多个子部件构成的流水线。（如运算器中的浮点运算流水线，控制器中的微程序控制单元流水线）

2）按功能强弱划分

• 单功能流水线
• 多功能流水线

3）按任务顺序划分

• 顺序流水线
• 异步流水线

4）按处理数量划分

• 标量流水线
• 超标量流水线
• 向量流水线
• 超长指令字流水线

二.流水线性能度量☀️

1.时空图

---

2.吞吐率

吞吐率是指单位时间内流水线所完成的任务数或输出结果的数量

1)最大吞吐率

最大吞吐率$T{P}_{max}$是指流水线在达到稳定状态后所得到的吞吐率

• 假设流水线各段运行时间相等，为一个时钟周期$T_{CLK}$，则$$T{P}_{max}=\frac{1}{T_{CLK}}$$

• 假设流水线各段运行时间不等，第i段的运行时间为$t_i$,则
  T P m a x = 1 m a x { t i } = 1 t TP_{max}=\frac{1}{ max \{ t_i \} }= \frac{1}{ t } TPmax​=max{ti​}1​=t1​

• 流水线的瓶颈:最大吞吐率取决于流水线中最慢一段所需要的时间，所以最慢的一段成为流水线的瓶颈

• 消除流水线瓶颈的方法：（1）细分瓶颈段，通过细分，使流水线每一段运行时间尽可能短且一致
  （2）重复设置瓶颈段：当瓶颈段不便于细分时，可以采用重复设置瓶颈段（即资源复用）的方法。

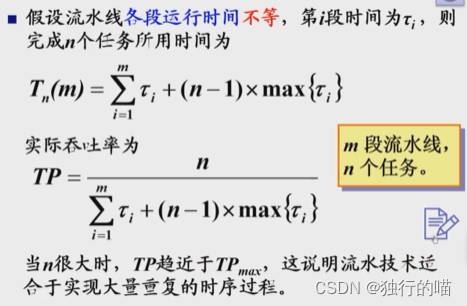

2)实际吞吐率

若流水线由m段组成，则完成n个任务所达到的吞吐率称为实际吞吐率，记为TP

---

3.加速比

若流水线为m段，加速比S定义为程序在非流水线结构上执行时间T（1）与在等功能的流水线上执行时间T（m）之比，即
$$S=S_n(m)=\frac{T_n(1)}{T_n(m)}$$

---

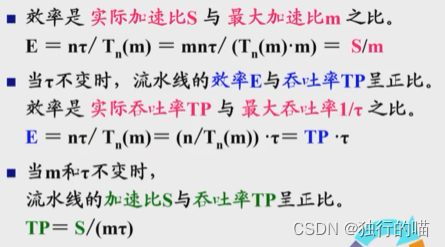

4.效率

效率指流水线的设备利用率。
从时空图上看，效率就是n个任务所占的时空区与m个段总的时空区之比。

---

三.性能度量例题分析☀️

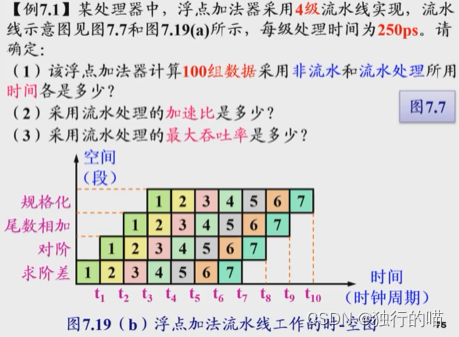

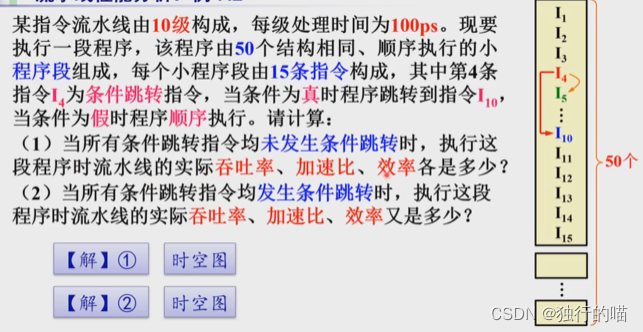

例题1

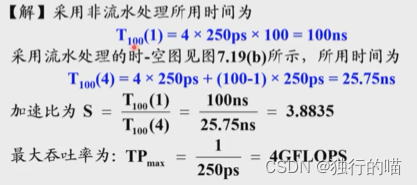

第一问解答分析：

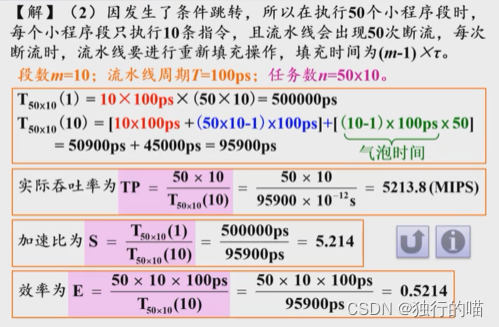

第二问解答分析：

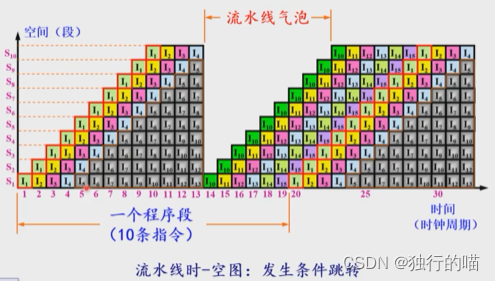

• 流水线气泡概念的引入：假设流水线事先不知道指令4是否发生跳转，而将指令4后面的指令顺序执行，如下图所示：

• 当指令4处理完毕到达S10以后，这时发现指令4执行完之后应该发生跳转，即应该直接执行指令10，而中间的指令5~指令9不应该被执行。此时流水线需要进行清空处理，清空正在执行的指令并将计算机状态恢复到指令5 ~指令13执行之前。再从指令10开始重新填装流水线。重新填装流水线的这一段时间即称为流水线气泡，重新填装的时间是(m-1)*t。在流水线气泡时间内，不会有任务流出流水线。

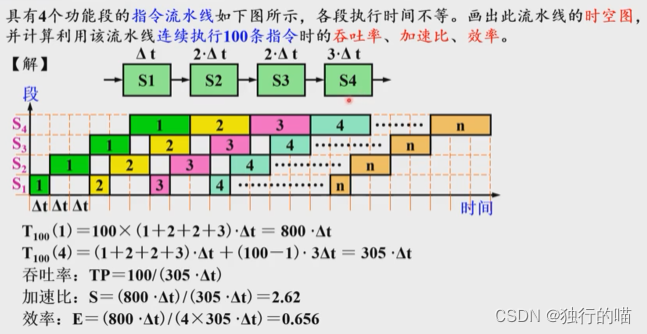

例题2

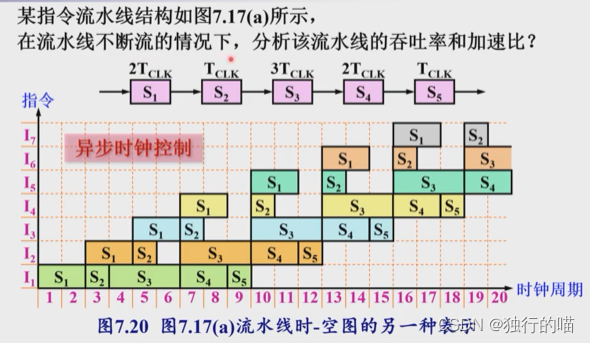

• 当该流水线采用异步时钟控制时，分析如下：

• 在异步流水线中，任务会被尽可能快地传到下一个段进行处理，即当任务在当前段已经处理完成，而下一段处于空闲状态时，当前段会立即将任务传送给下一段，即便这两段的运行时间并不相同。这样逻辑的实现借助于段与段之间采用了不同的时间控制信号。

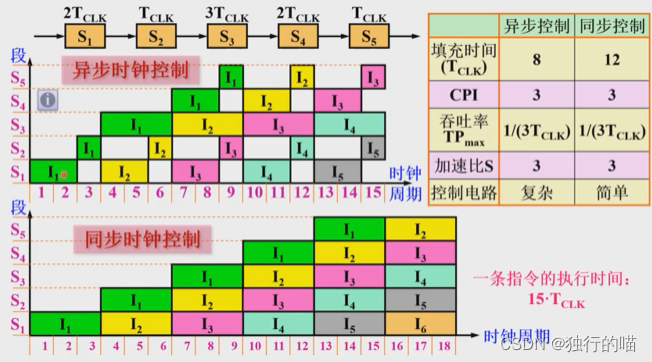

• 通过对比本题中异步流水线与同步流水线的时空图，可以发现采用异步流水线的好处是：流水线的填充时间会有所缩短。但当填充时间结束后，两种流水线都是间隔同样的流水线周期完成一个任务，当任务量较大时，吞吐率相同。不过异步流水线的控制电路复杂，实现起来困难。

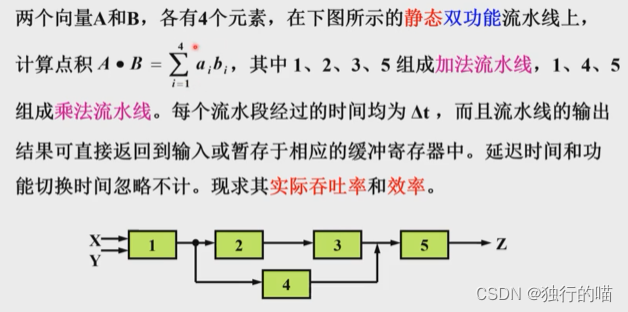

例题3

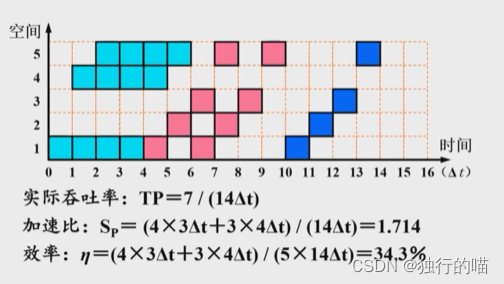

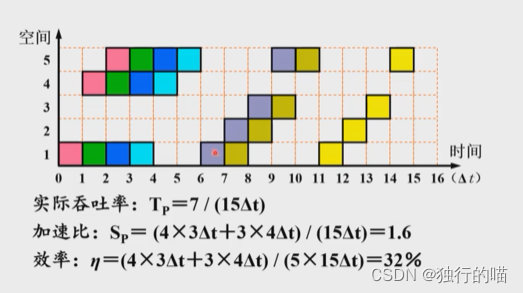

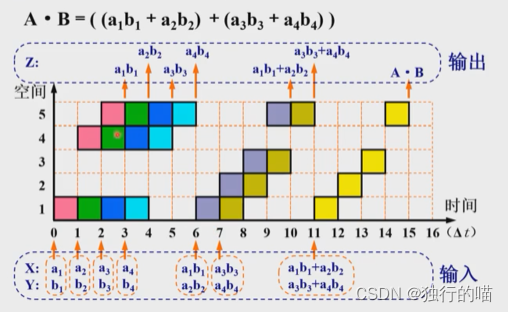

• 分析：在静态双功能流水线中，首先先计算四个点积的乘法任务，四个任务进行流水线处理，由于是静态流水线，只有当最后一个乘法任务完全结束后，才能开始进行加法任务；两个加法任务进行流水线处理之后，由于最后一个加法任务的两个加数正好是前两个加法任务的结果，所以必须等前两个加法任务全部处理完成之后，才能将最后一个加法任务送入流水线。

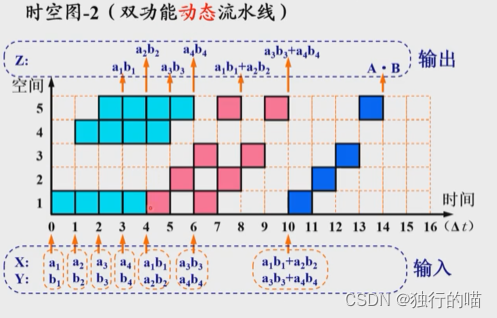

• 如果将该流水线改为双功能动态流水线，则分析如下：在动态流水线中，加法任务可以和乘法任务一起处理，只要不存在数据相关。所以当第一个加法任务的两个加数已经通过乘法任务输出后，即可立刻将该加法任务送入流水线进行处理。

---

四.流水线相关(冒险)判定及处理

---

1.结构相关

结构相关概念：当硬件资源不支持在同一个时钟周期内同时重叠执行多条指令时，出现结构相关。

结构相关出现原因：

• 1.部分功能单元没有充分流水（即存在流水线瓶颈）
  • 解决方法：使每一段运行时间尽可能均衡



• 2.资源冲突：两个以上的段需要同时访问一个硬件资源发生冲突

  • 解决资源冲突的方法：
    • (1)增加资源副本(哈佛结构）
    • (2)改变资源以便它们能并发使用（例如寄存器重命名）
    • (3)延迟流水线的冲突段

---

2.数据相关

数据相关概念：当一条指令结果还未生效时，该结果就被作为后续指令的操作数时，数据相关出现。

数据相关类型

• 先写后读相关
• 先读后写相关
• 写-写相关

数据相关解决方法：

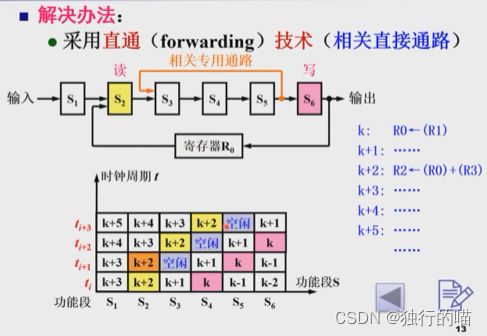

(1)采用转发技术（直通技术）：在某些流水线段之间设置直接连接通路（反馈）

(2)增加专用硬件:使用互锁硬件，插入流水线气泡使指令的执行推后（影响效率）

(3)利用编译器：对指令乱序处理，流水线调度/指令调度，使不相关的指令先执行

(4)对寄存器的读写做特别设计

---

3.控制相关

控制相关概念：转移指令的执行必然导致流水线上已有的一些指令变为不可用，需要将转移目标处的指令重新发送到流水线中，流水线出现断流或停顿，引起控制相关。

控制相关解决方法：

(1)冻结流水线：一旦在指令译码阶段检测到分支指令，就在转移目标地址确定前清除所有分支指令后的指令，并插入流水线气泡。当确定新的PC值后才重新填装流水线。

(2)静态分支预测：即预测分支总会发生跳转或总不会发生跳转，也可以由编译器提前预测告诉硬件。

(3)动态分支预测：通过记录分支指令的近期运行历史，并以此作为预测的依据，来提高分支预测的准确度。

(4)延迟分支：利用编译器对指令代码进行重新排序，或在分支指令之后插入有用指令或空操作指令，使分支延迟发生时流水线尽可能保持在充满状态。分支开销为n的指令看成延迟长度为n的分支指令，后紧跟n个延迟槽，流水线遇到分支指令时正常处理并执行延迟槽中的指令。
