基于labview的虚拟示波器

基于labview的简单数字示波器

labview使用版本为2018版

labview示波器

软件设计使用NI公司的labview进行，分别设计前面板和程序框图，前面板布置合理、操作简单，具有现代智能仪器的特征，程序反映示波器的各项功能 ：

1. 示波器具有通道选择功能，能分别或同时显示两个通道的信号波形；
2. 示波器具有幅值调整、扫描频率调整，并且具有零点校正；
3. 示波器具有游标显示、时域分析、滤波等功能；
4. 能进行数据的存储和回放；

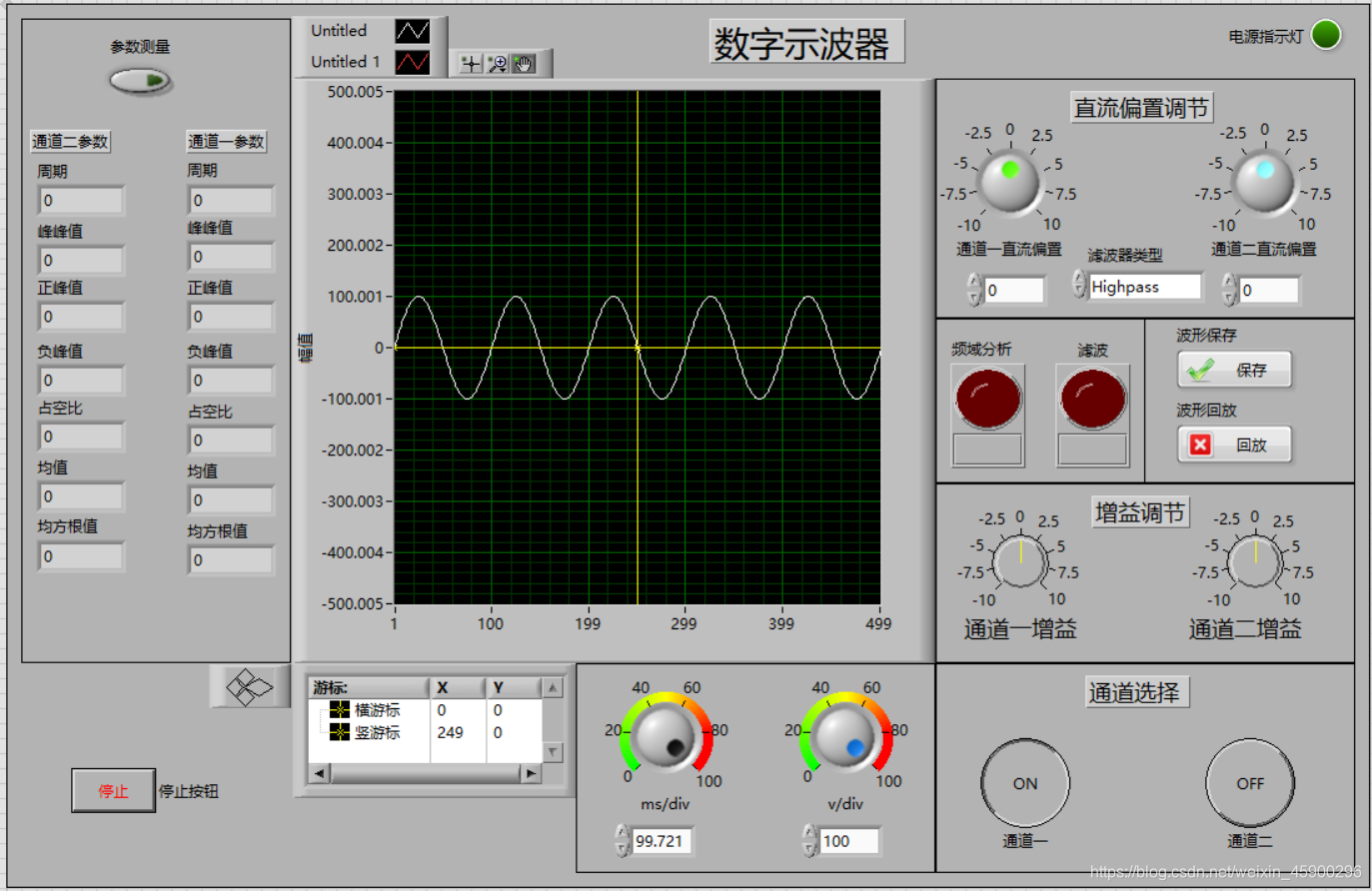

前面板设计

按钮介绍：
1、参数测量：打开后能同时测量通道一和通道二的时域分析；包括周期、占空比、峰峰值、正峰值、负峰值、均值和均方根值。
2、停止按钮：用于关闭成程序；程序运行时电源指示灯亮红灯，代表示波器开始工作，关闭后电源指示灯恢复为原来的默认的绿色代表示波器不工作。
3、ms/div：用于调整信号的幅值和示波器的显示的长度；
4、v/div：用于示波器的Y轴的调整；
5、通道一：输出通道一的波形；
6、通道二：输出通道二的波形；
7、通道一增益：用来调整通道一的波形的左右移动；
8、通道二增益：用来调整通道二的波形的左右移动；
9、滤波和频域分析：用来对通道一或通道二的波形的滤波和频域分析；
10、滤波器类型：选择滤波所需要的滤波器；
11、通道一和通道二直流偏置：用来对波形进行上下移动；

labview程序面板

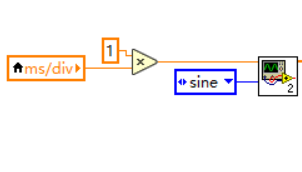

信号产生模块

子vi内容：

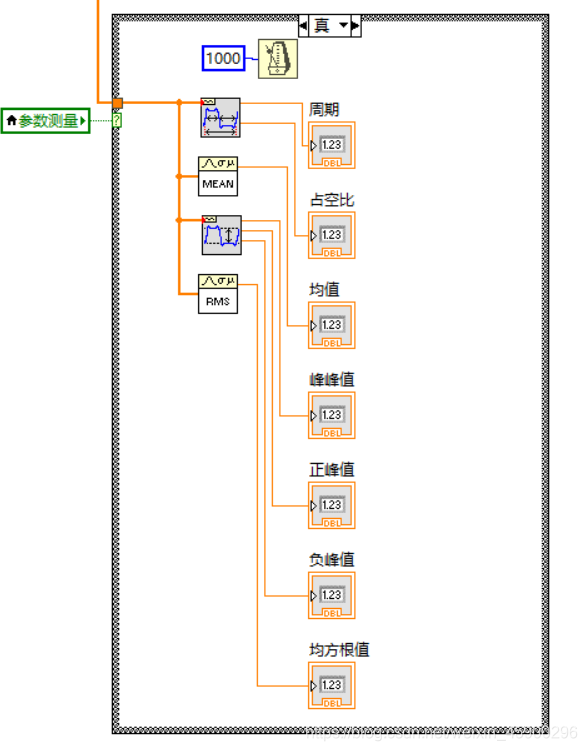

时域分析模块

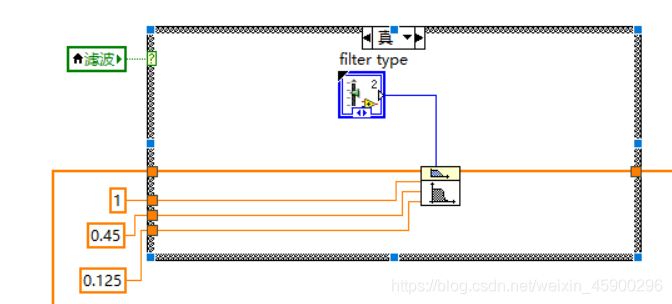

滤波模块

频域分析模块

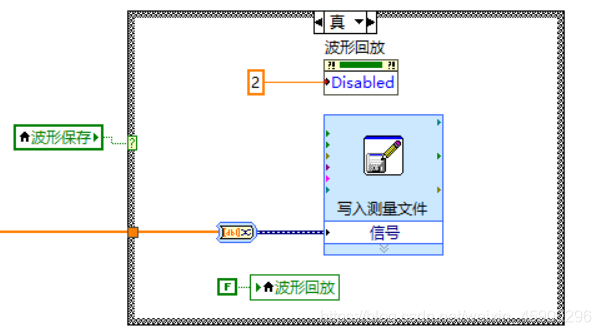

波形保存模块

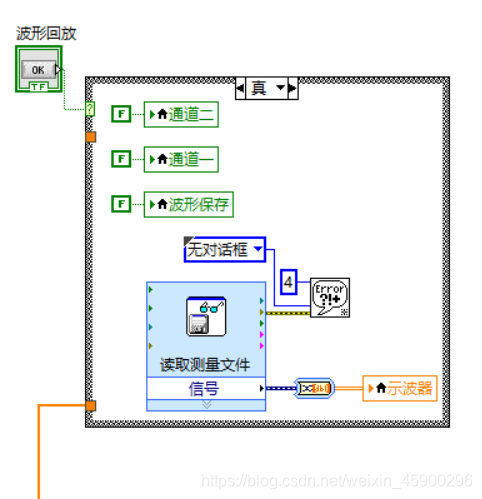

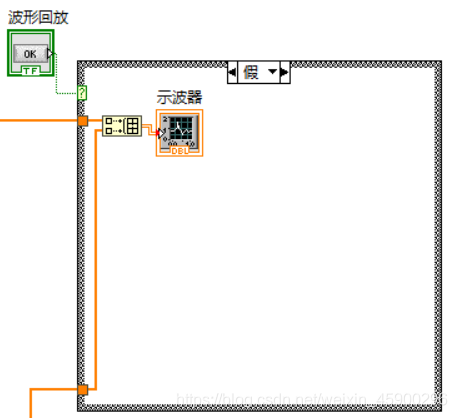

波形回放

波形左右和上下移动模块

程序连接
