本设计是基于组态王5.53版本

---

前言

水是自然界分布最广的物质，是生命的源泉，也是生态环境中最为活跃、影响最为广泛的因素。当今世界面临的人口、粮食、能源和环境四大问题，都与水密切相关。因而水库中储水的管理一直都是人类生活中最重要的问题，本文特别利用组态王软件设计了一款智能水位处理系统，可以控制水位在一个特定的高度范围内，很好的解决了储水的难题。

---

一、总体设计

1、设计要求
(1)、实现水的流动画面，计算机与仪器的通讯画面
(2)、当前液位的显示、控制输出的显示
(3)、液位实时报警曲线
(4)、液位超限报警记录表，报警指示灯显示
(5)、实现液位简单的仿人工控制，当液位超过上限时，报警同时减小阀的开度，减小流量；当液位低于下限时，报警，加大阀的开度，加大流量，使液位在上下限区域流动，上下限可以在界面上设置。

二、设计流程

1.创建项目

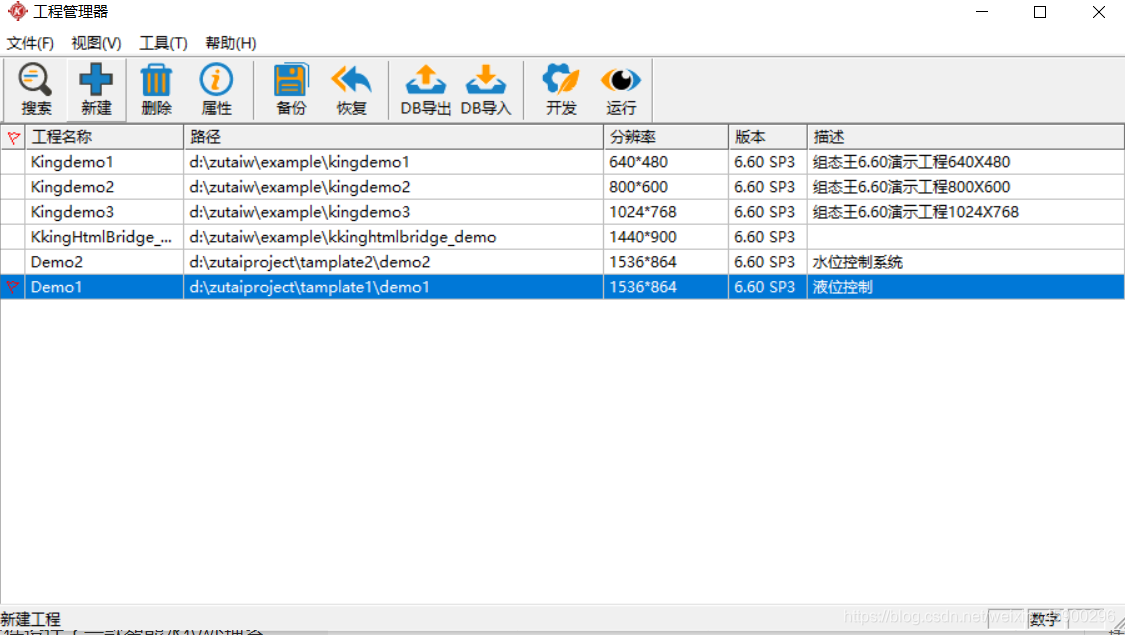

(1)打开组态王主页面如下：这里我们选择新建。

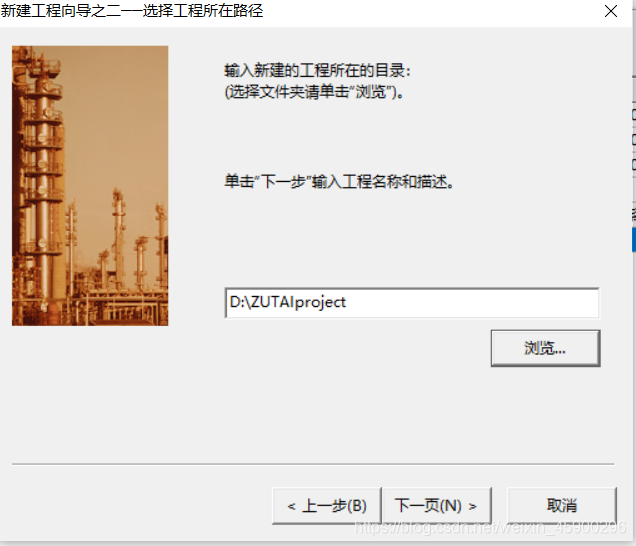

(2)创建：点击浏览找到我们要建立工程的位置，让后点击下一步。

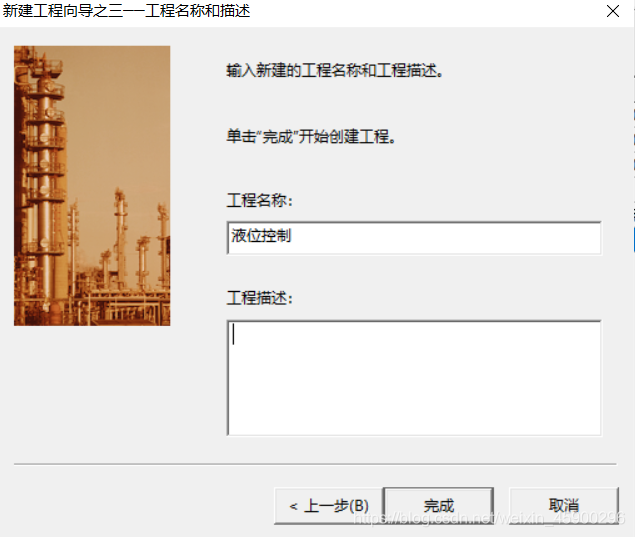

(3)输入工程名：如液位控制，然后点击完成。

2.创建动画

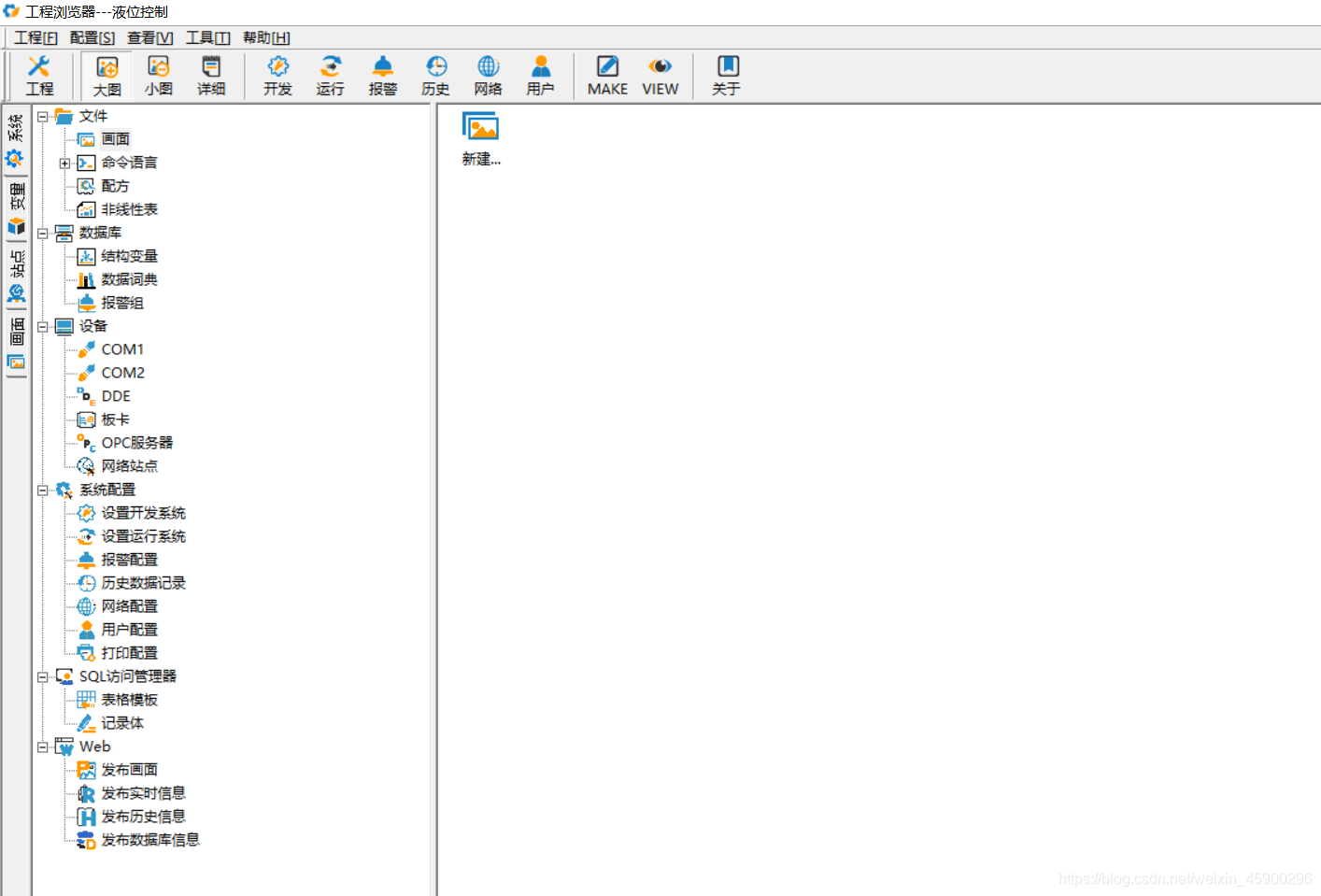

(1)进入工程：页面如下

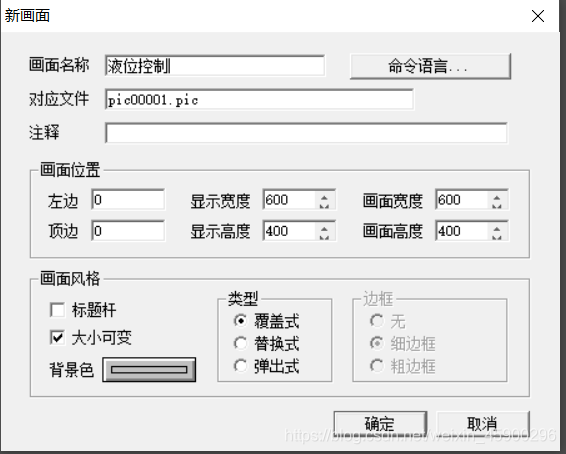

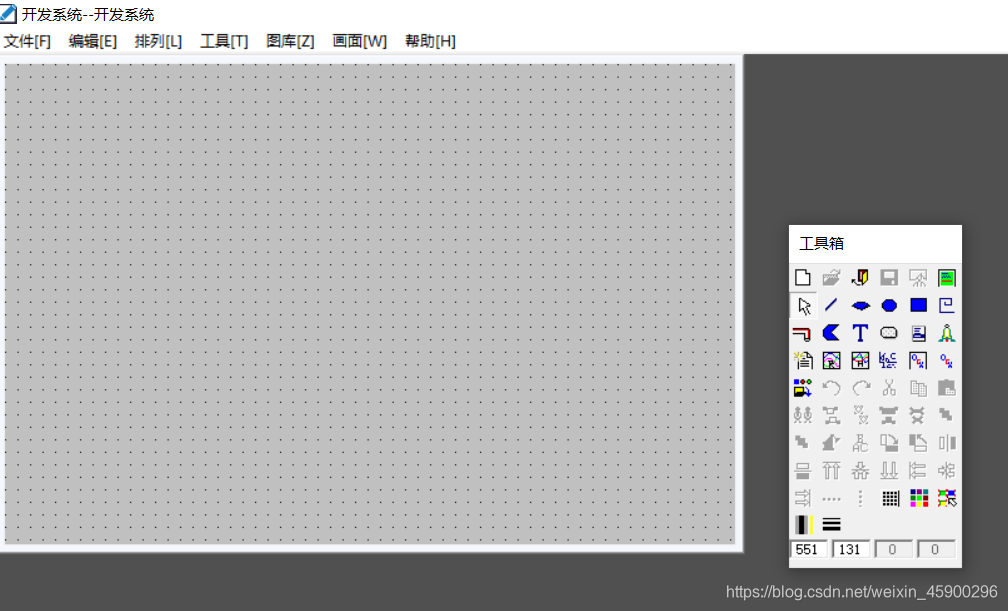

(2)点击画面：选择新建画面，输入画面名称，如液位控制。然后点击确定，如图。

(3)打开图库：选择我们要添加的图片

(4)连接图片：点击工具箱的管道进行连接，连接完成后图片如下。

3.添加变量

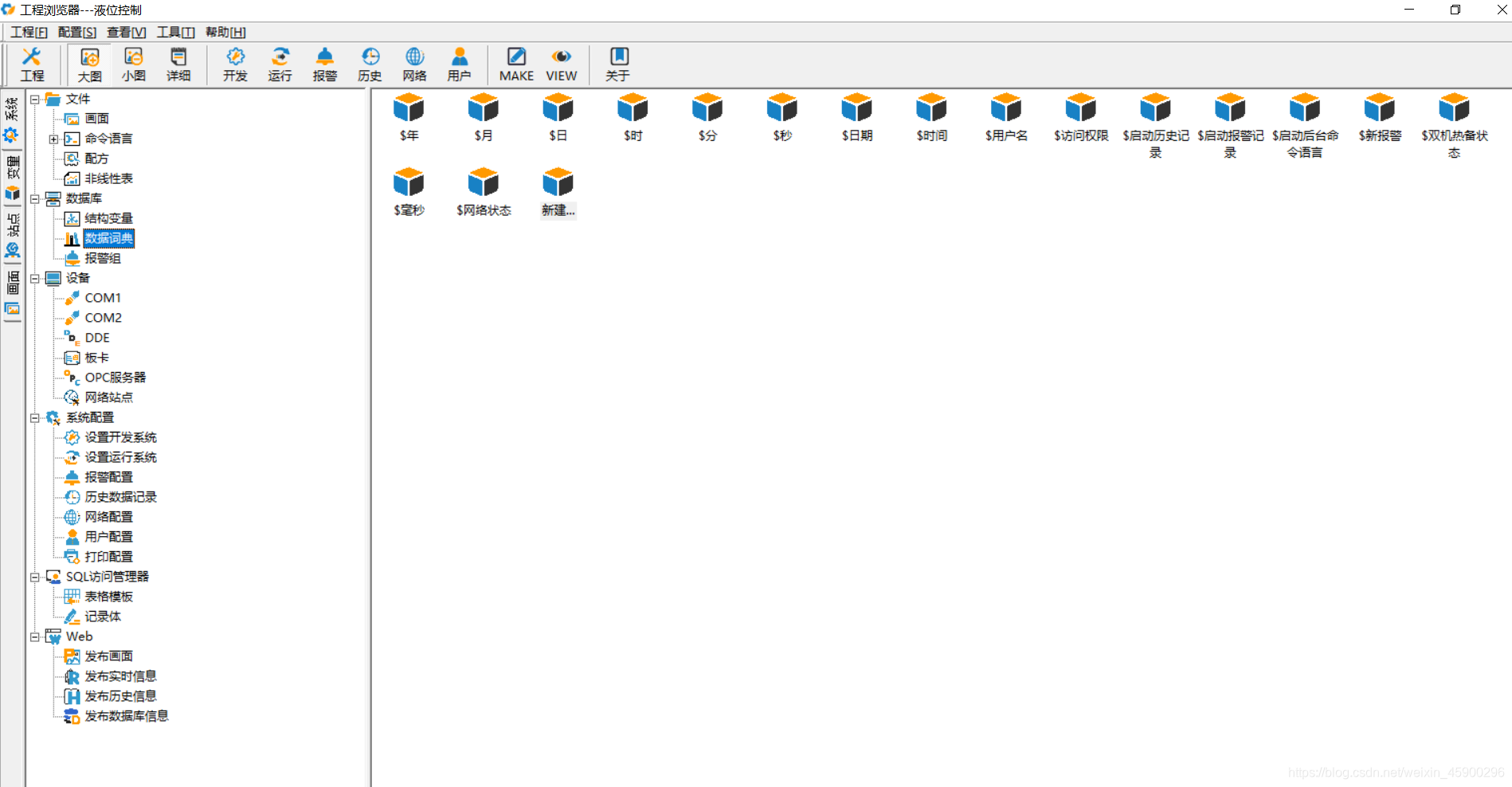

(1)返回工程图：选择数据词典，点击新建。

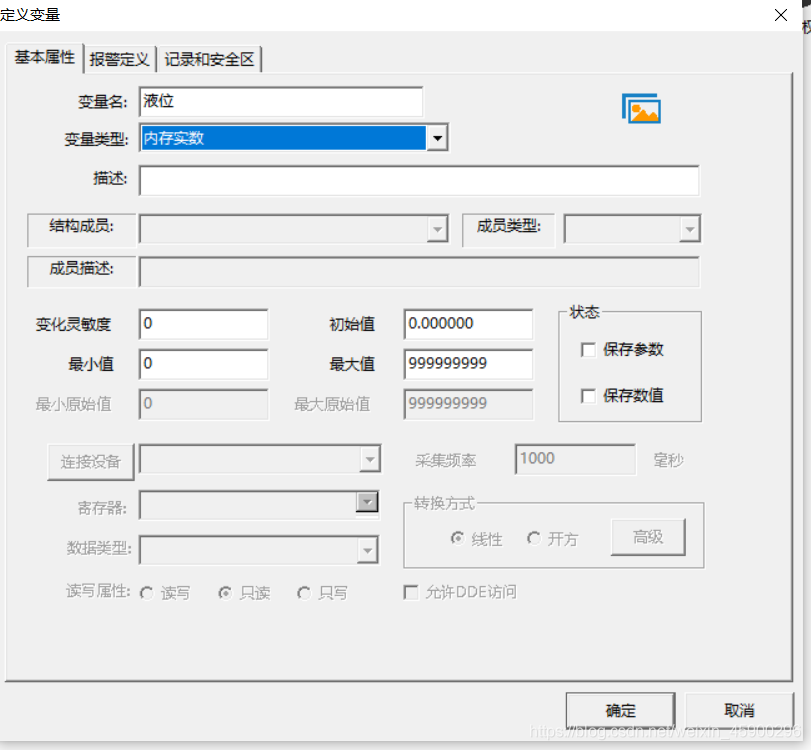

(2)新建变量：点击新建，输入变量名，选择变量类型。

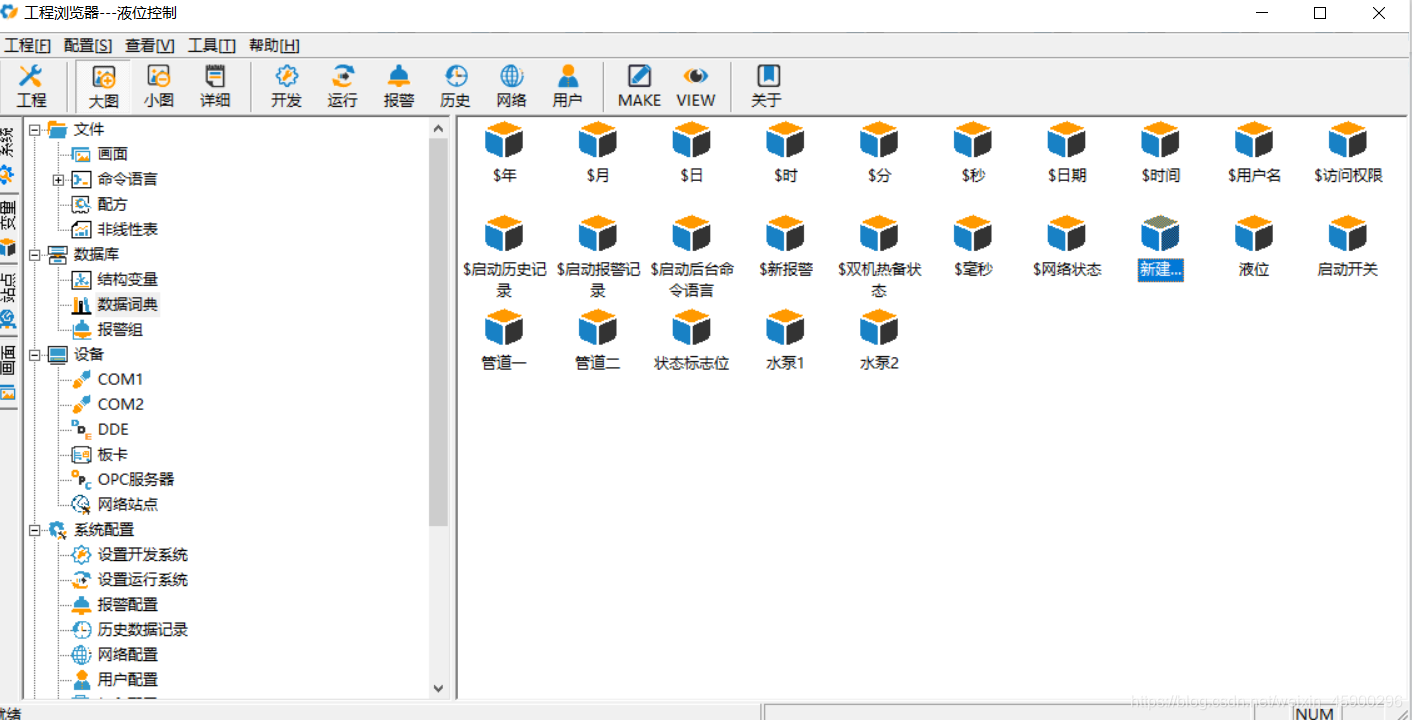

(3)依次添加如下变量：水泵1、水泵2、液位、状态标志位、启动开关、管道一、管道二，如图。

4.动画连接

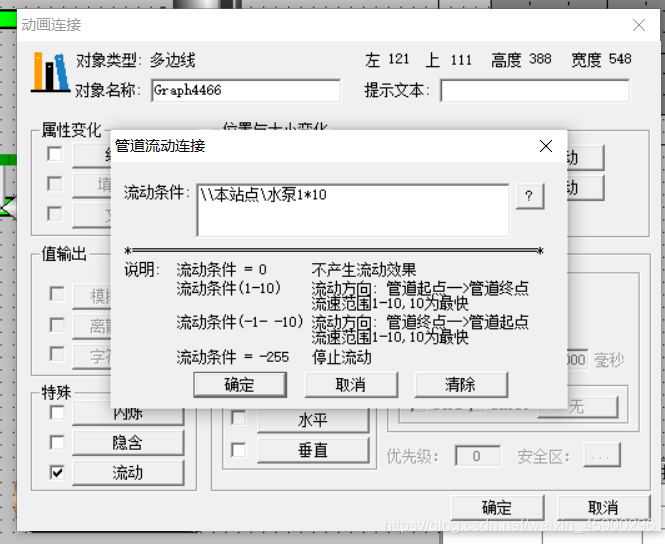

(1)管道添加动画：变量名进水选择水泵1，出水选择水泵2

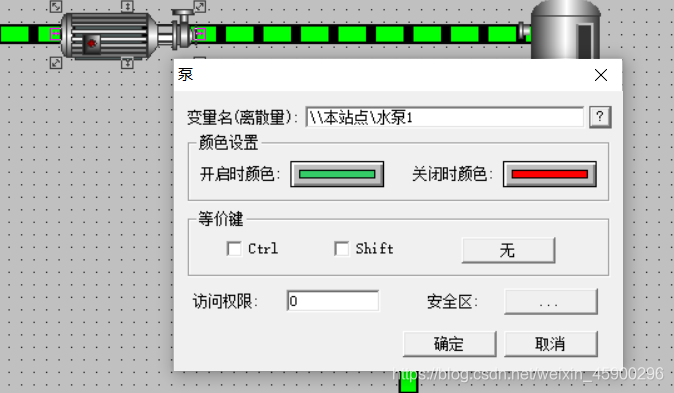

(2)泵添加动画：变量名进水选择水泵1，出水选择水泵2

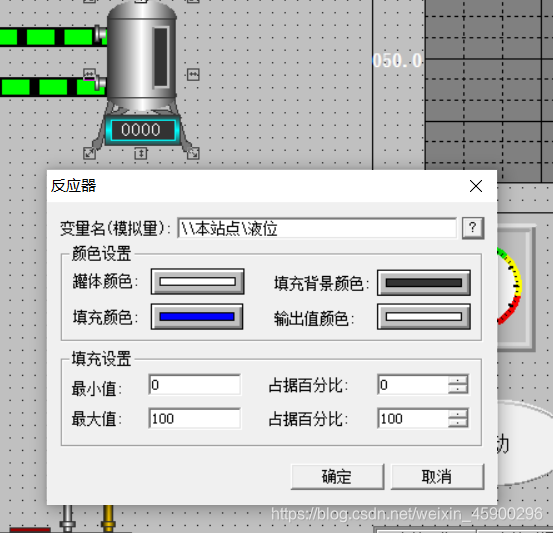

(3)反应器添加动画：变量名选择液位，便于记录液位的高度。

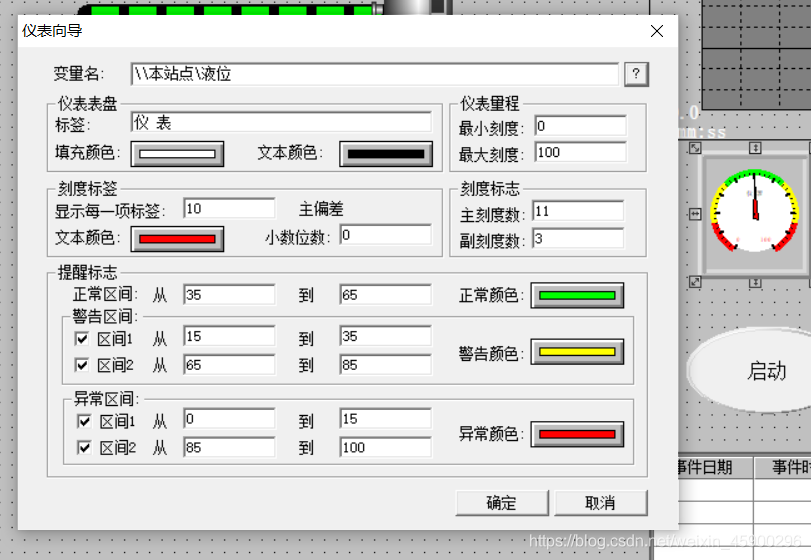

(4)仪器表添加动画：变量名选择液位，便于记录液位的高度。

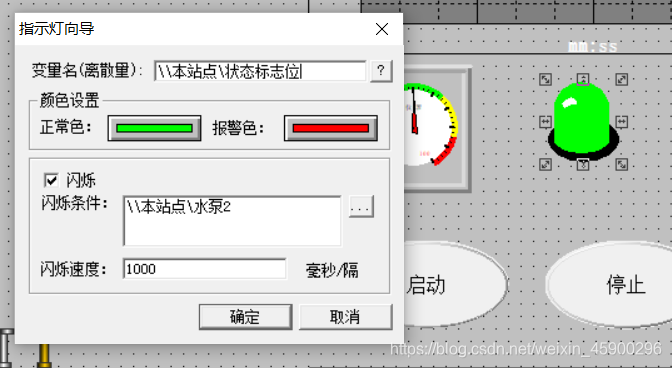

(5)指示灯表添加动画：变量名选择状态标志位，闪烁条件选择水泵2，这样当水位达到排水时候，开始报警并闪烁。

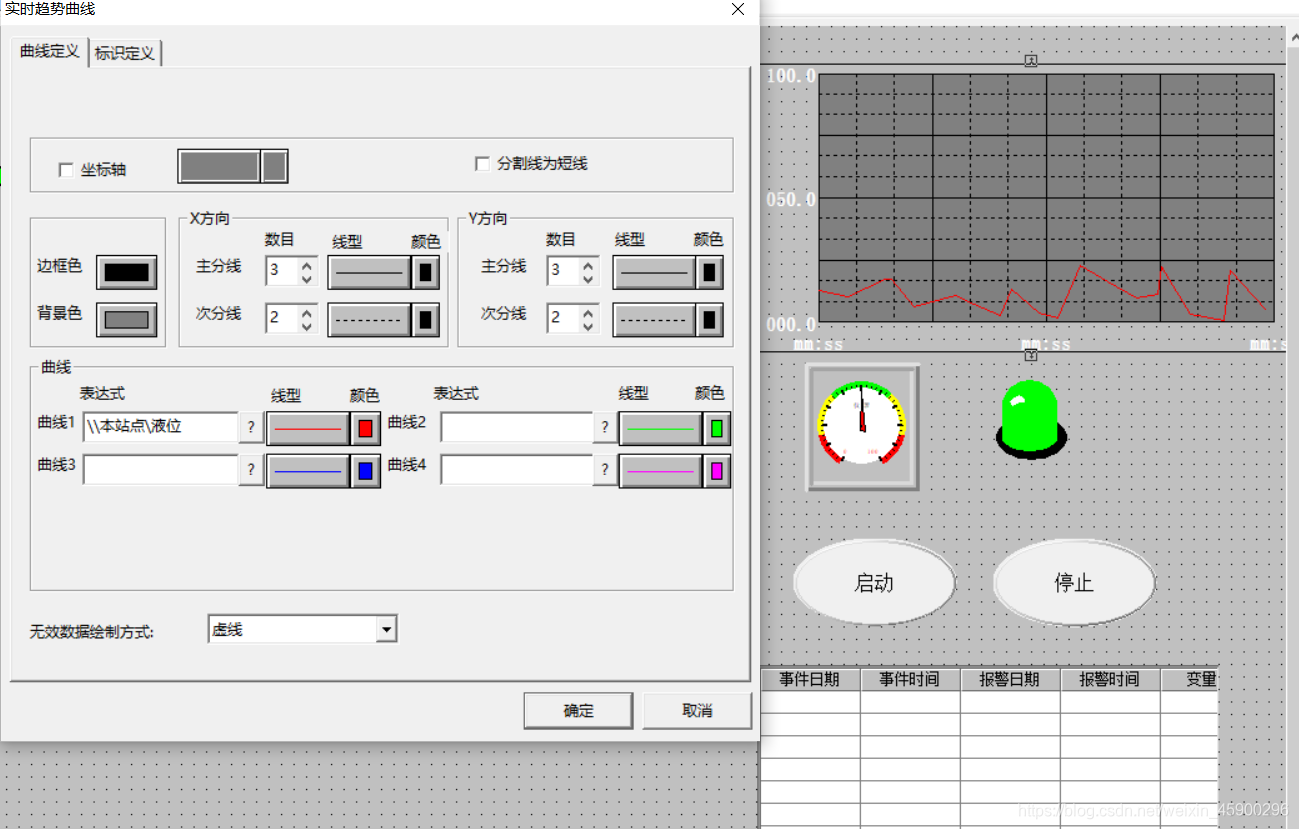

(6)实时曲线图表添加动画：变量名选择液位，这样就能实时显示液位的上升和下降曲线。

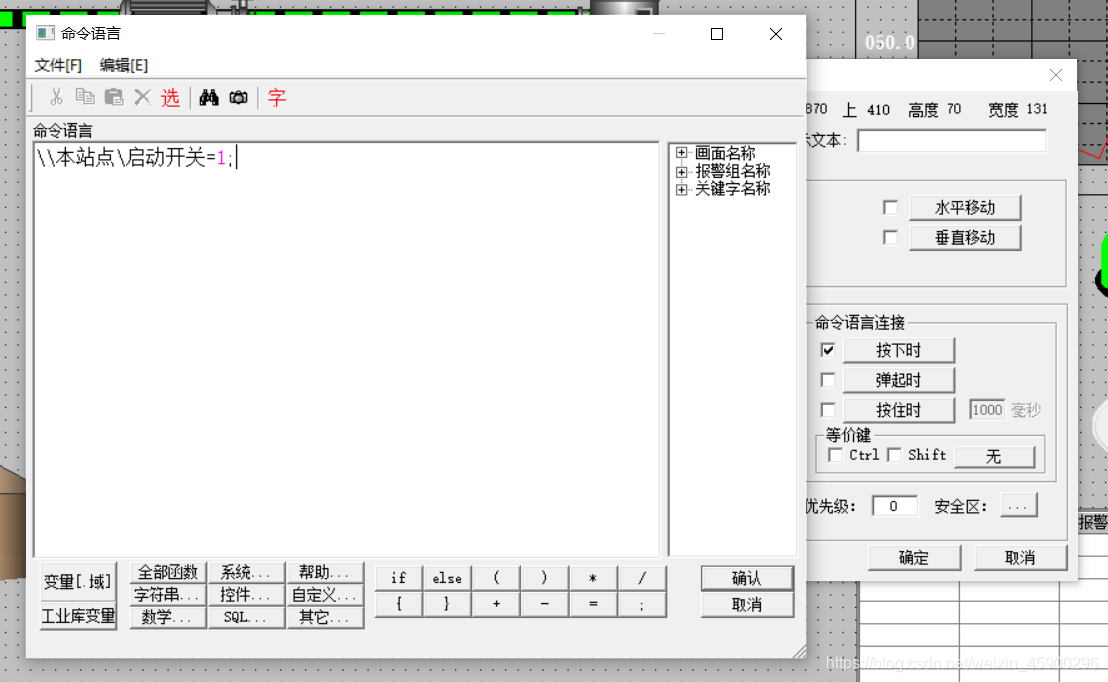

(7)启动和停止开关添加动画：

5.添加报警

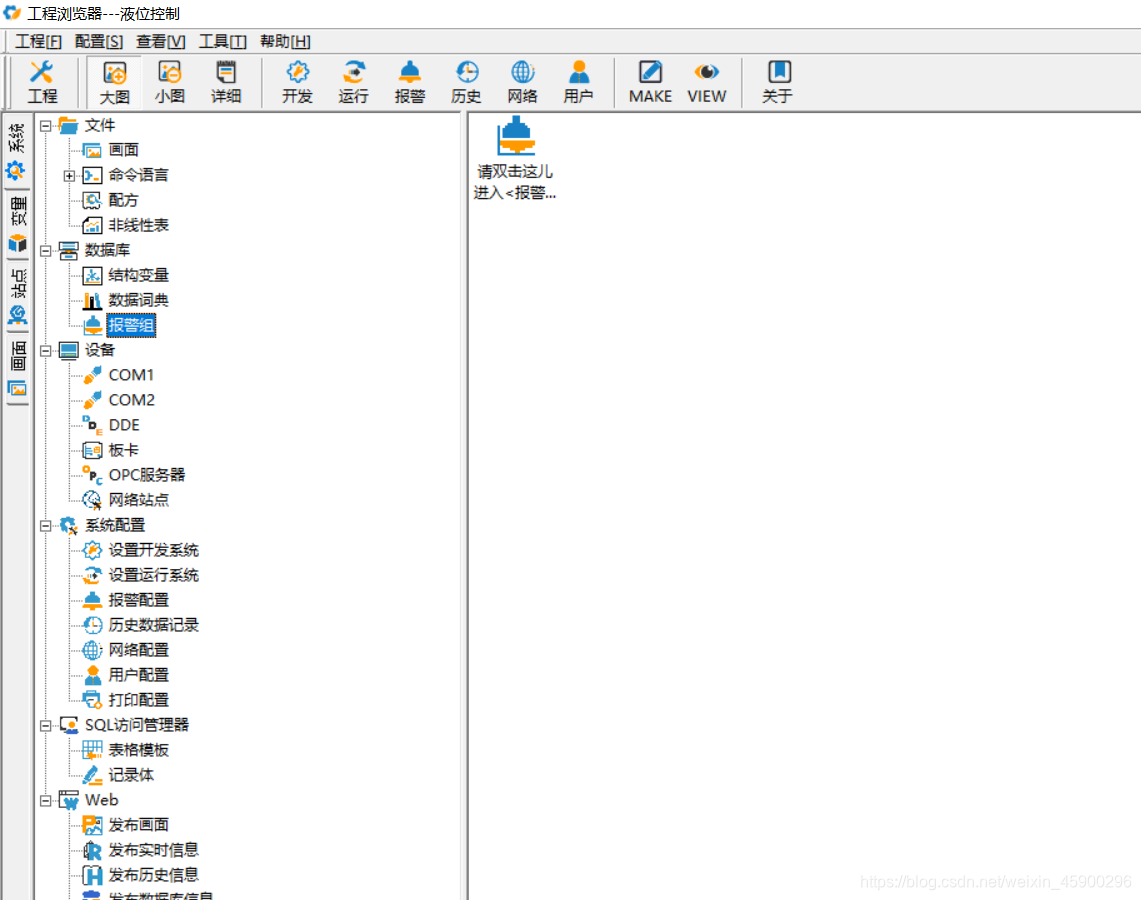

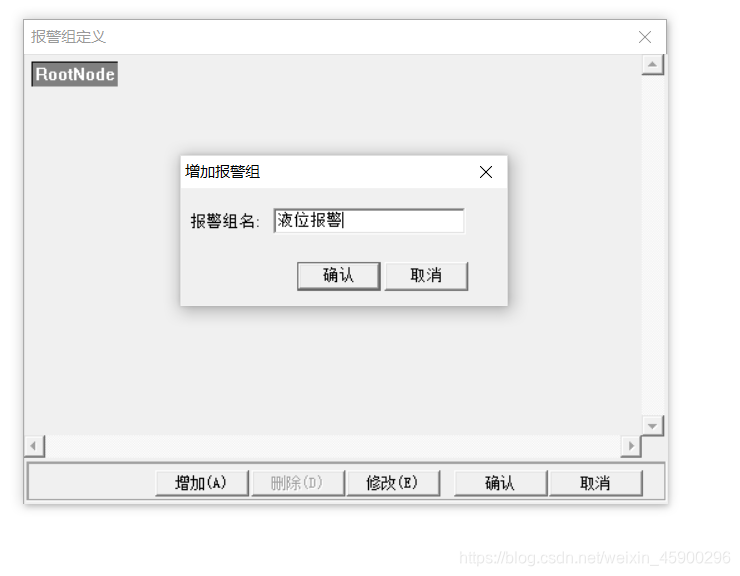

(1)返回工程界面：选择左边的报警组，添加报警名称。

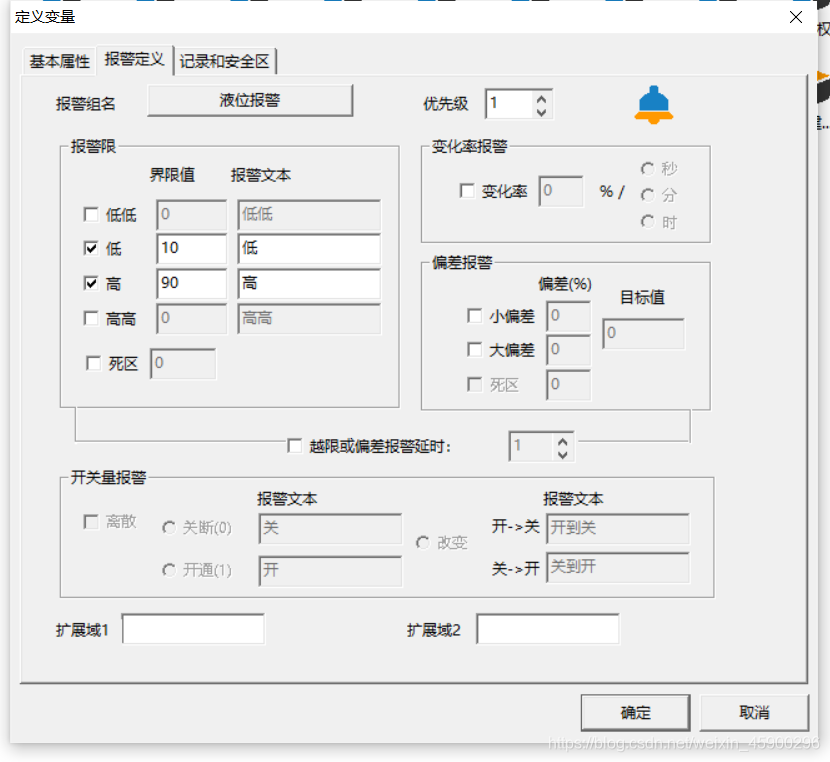

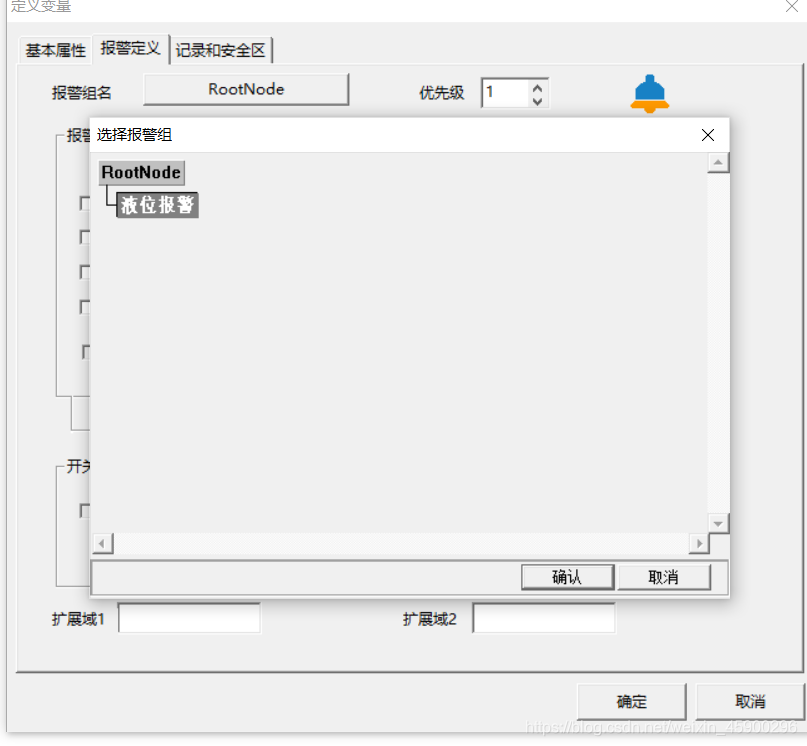

(2)在工程界面中：选择左边的数据词典，寻找报警的数据 ，如液位。

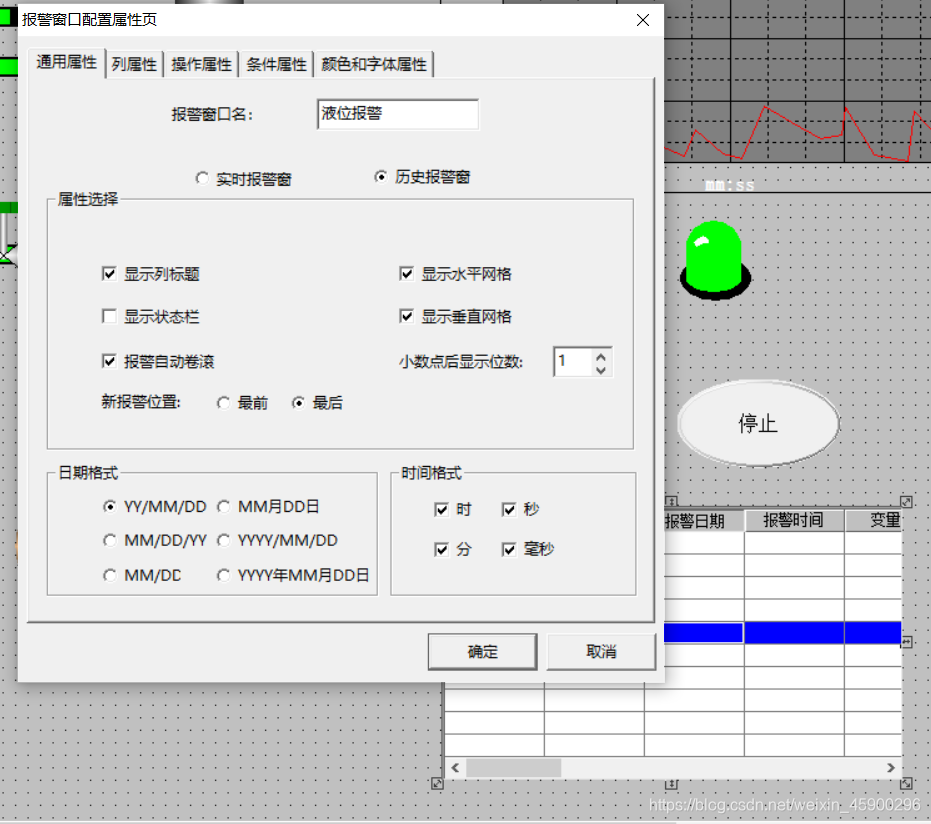

(3)在报警窗口中添加报警名称：如液位报警(此名必须和报警组中添加的名字一样)，选择历史报警窗。

6.编写命令语言

(1)返回工程界面：选择命令语言->应用程序命令语言。

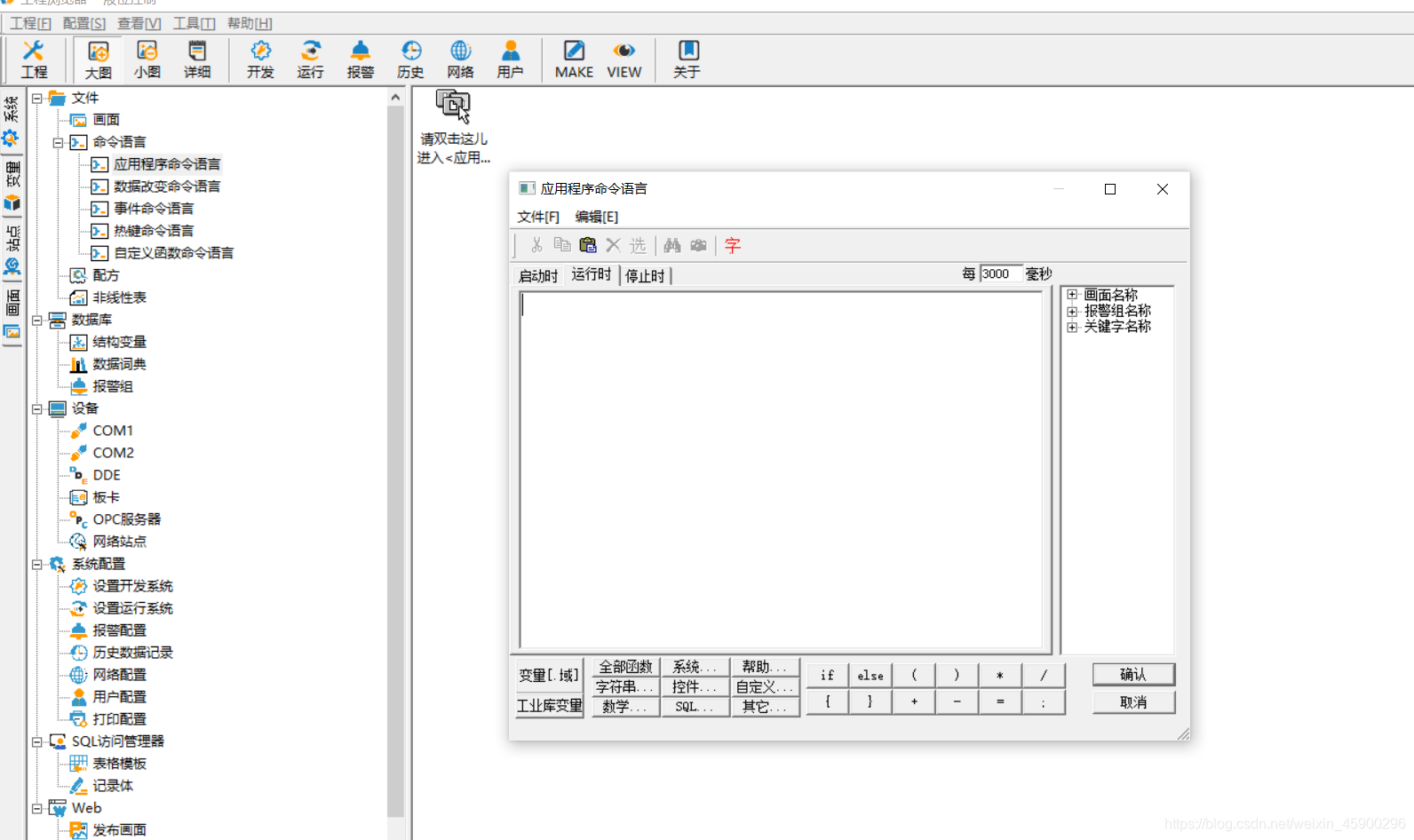

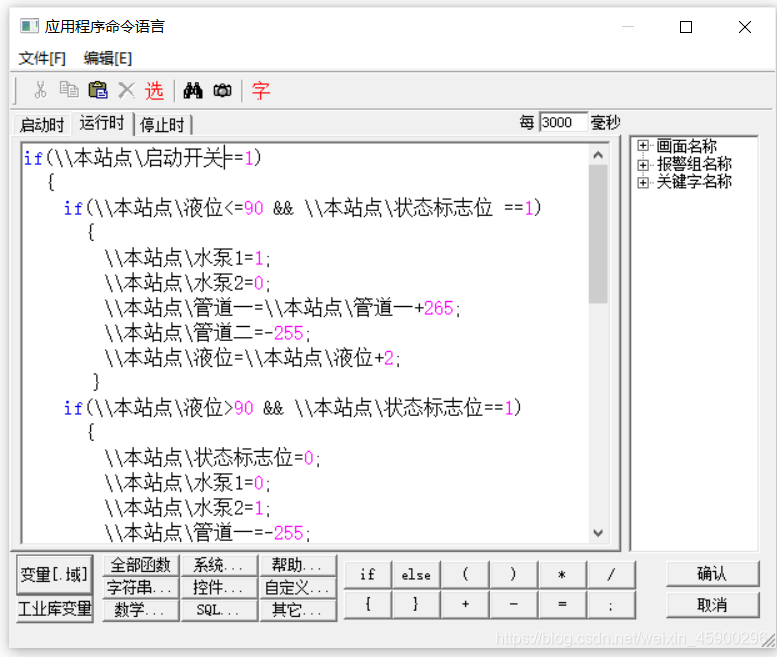

(2)应用程序命令语言界面：编写是项目程序。

(3)具体程序如下：

if(\\本站点\启动开关==1)
  {
    if(\\本站点\液位<=90 && \\本站点\状态标志位 ==1)
      {
        \\本站点\水泵1=10;
        \\本站点\水泵2=0;
        \\本站点\管道一=\\本站点\管道一+265;
        \\本站点\管道二=-255;
        \\本站点\液位=\\本站点\液位+2;
       }
    if(\\本站点\液位>90 && \\本站点\状态标志位==1)
      {
        \\本站点\状态标志位=0;
        \\本站点\水泵1=0;
        \\本站点\水泵2=10;
        \\本站点\管道一=-255;
        \\本站点\管道二=\\本站点\管道二+265;
        \\本站点\液位=\\本站点\液位-2;
       }
     if(\\本站点\液位<=90 && \\本站点\状态标志位==0)
      {
        \\本站点\水泵1=0;
        \\本站点\水泵2=10;
        \\本站点\液位=\\本站点\液位-2;
        \\本站点\管道一=-255;
       }

    if(\\本站点\液位<=10 && \\本站点\状态标志位 ==0)
          {
            \\本站点\加水标志位=1;
            \\本站点\水泵1=0;
            \\本站点\水泵2=0;
            \\本站点\管道二=\\本站点\管道二-265;
           }
}
else
{   \\本站点\水泵1=0;
    \\本站点\水泵2=0;
    \\本站点\管道一=-255;
    \\本站点\管道二=-255;
}

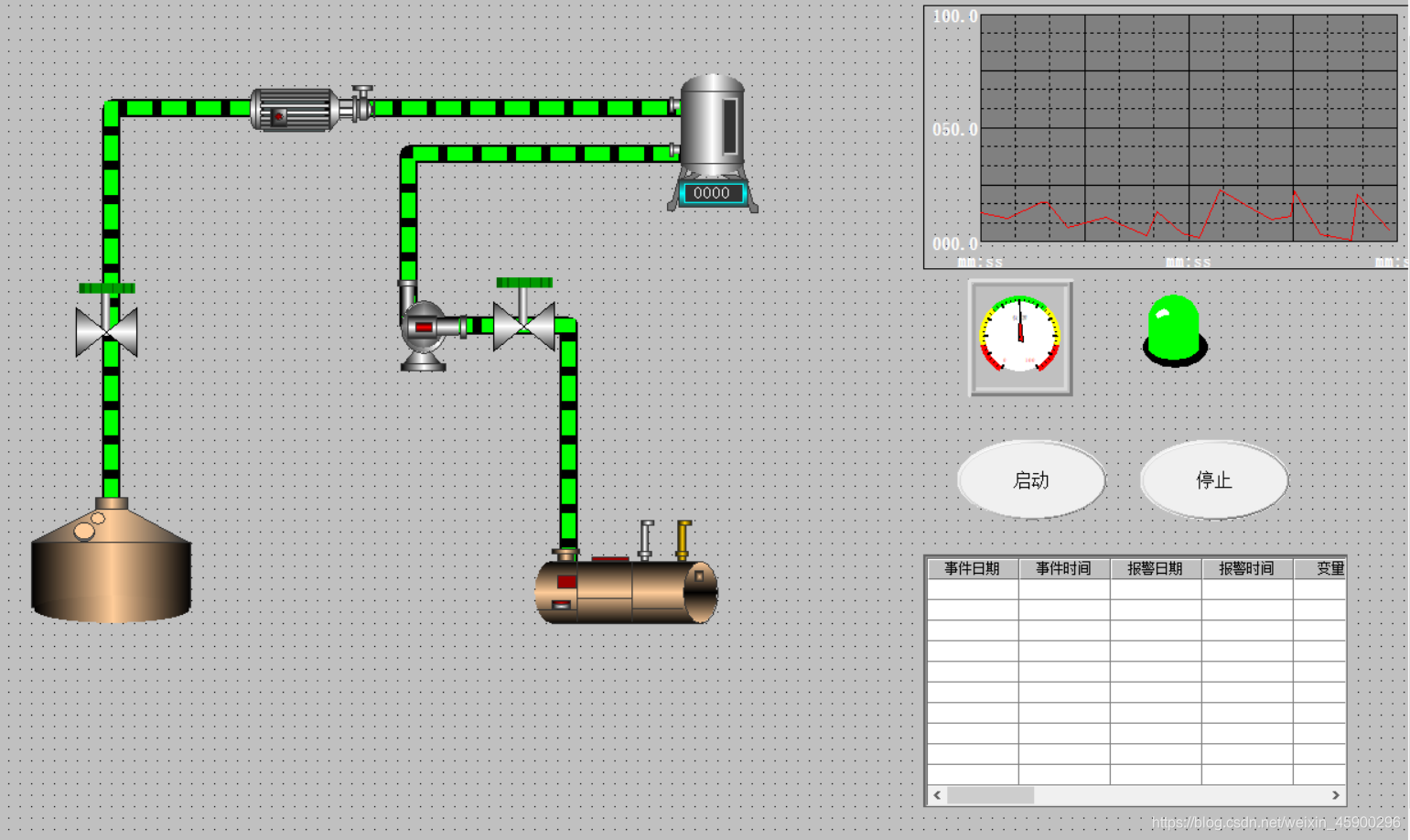

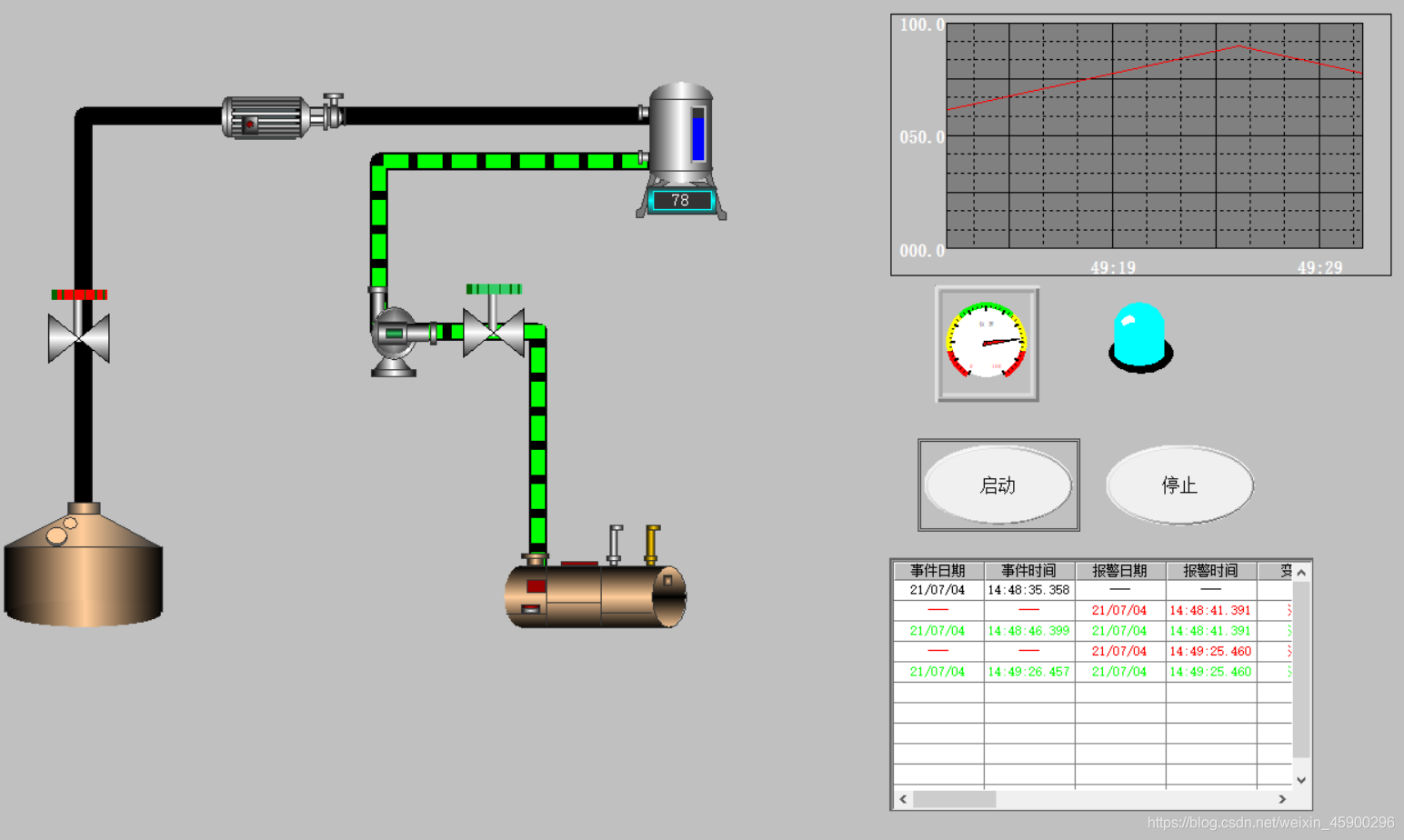

7.运行结果

---

总结

通过本次项目使应用组态王做设计的能力大幅度的提高。在这次实验中学到了许多工业控制上问题，比如，变量设置，报警系统的设置问题，还有定义变量的细节问题，变量定义为整形还是离散型模糊不清。但是经过一段时间的应用和理解，我们解决了上述的问题。
还有就是通过这次分工实现，让我知道了项目手册的重要性，在做项目前充分理解实验手册至关重要。同时在分析问题上面，一个逻辑性很强的事件需要大家共同来考虑，这也加强了我们组员之间的合作处理问题的能力。我们可以从他人的答案上面得到收获。学习别人好的东西可以锻炼自己，提升自己，让自己养成一个良好的思维习惯。 这次实训使我的专业技能得到了很大的提高，为我以后的学习和工作打下了坚实的基础
