Spark-StructuredStreaming checkpointLocation分析、优化耗时

作者：李伟，某游戏公司数据平台负责人，大数据相关领域技术爱好者。

---

目录

1 问题描述

2 分析 checkpointLocation 配置

2.1 checkpointLocation 在源码调用链

2.2 MetadataLog（元数据日志接口）

3 分析 checkpointLocation 目录内容

3.1 offsets 目录

3.2 commitLog 目录

3.3 metadata 目录

3.4 sources 目录

3.5 sinks 目录

4 解决方案

4.1 File 作为接收端

4.2 Elasticsearch 作为接收端

该专栏内容与 spark-docs 同步，源码与 spark-advanced 同步。

---

1 问题描述

Spark StructuredStreaming 任务 kafka -> elasticsearch、kafka -> hdfs(parquet格式文件） 任务运行过程中每隔固定时间后某个出现耗时较长。

以**kafka -> elasticsearch**为例说明。

问题定位

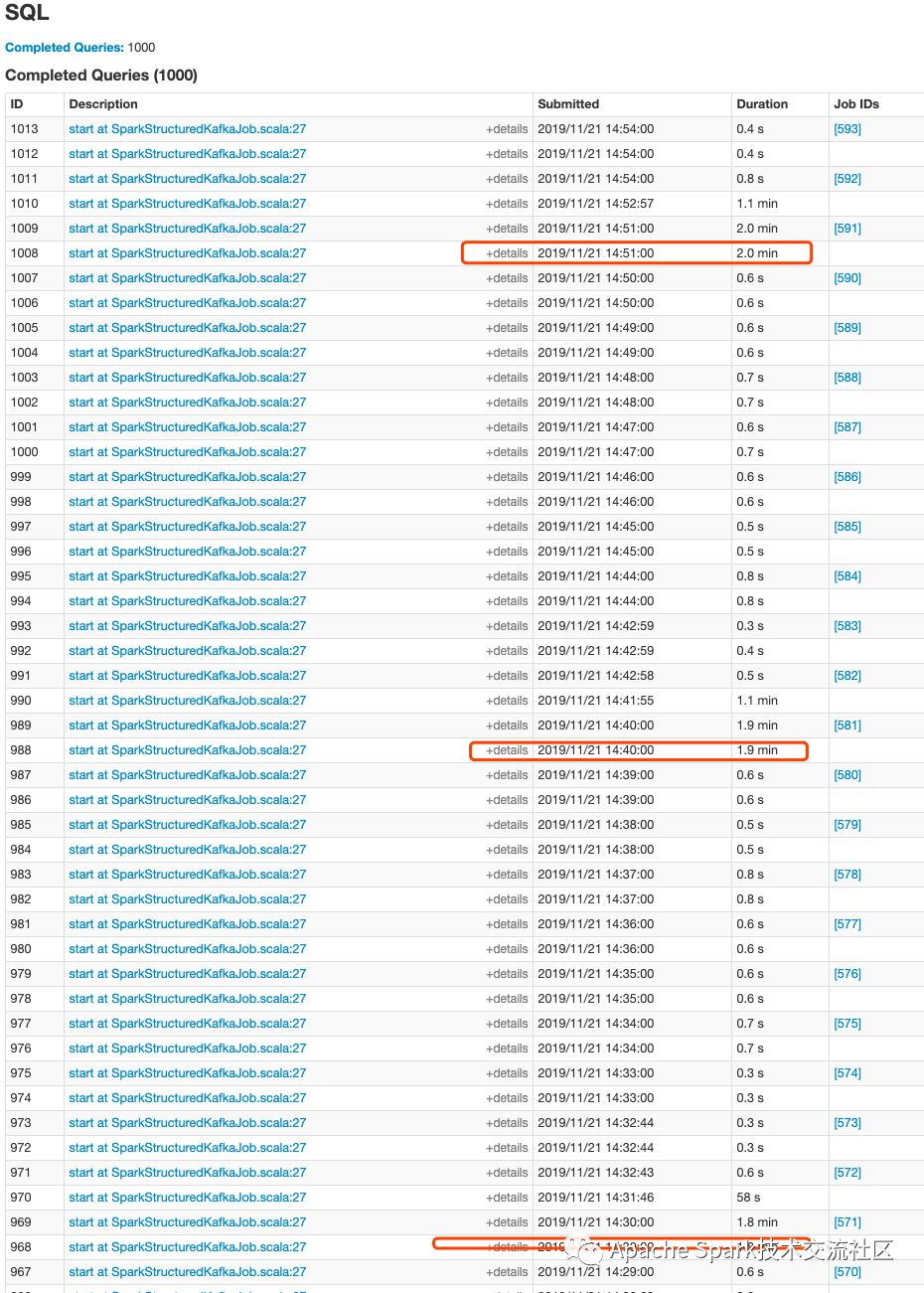

分析耗时较长任务出现时间发现出现该问题间隔时间点固定，怀疑是spark某种机制导致，与任务逻辑无关性较大。

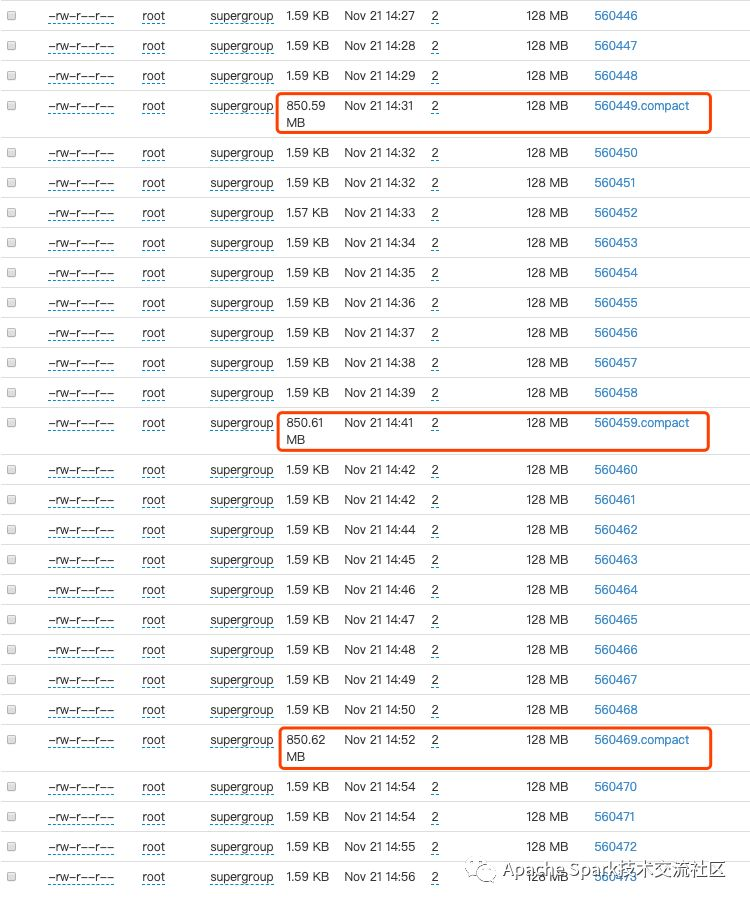

查看指定的 checkpointPath 目录发现，在 $checkpointPath/sinks/elasticsearch 下与SQL-UI Job 长时间耗时的时间点一致。初步判断控制生成大文件的方式或者策略即可解决问题。

---

2 分析 checkpointLocation 配置

2.1 checkpointLocation 在源码调用链

分析源码查看 StructuredStreaming 启动流程发现，DataStreamWriter#start 方法启动一个 StreamingQuery。

同时将 checkpointLocation配置参数传递给StreamingQuery管理。

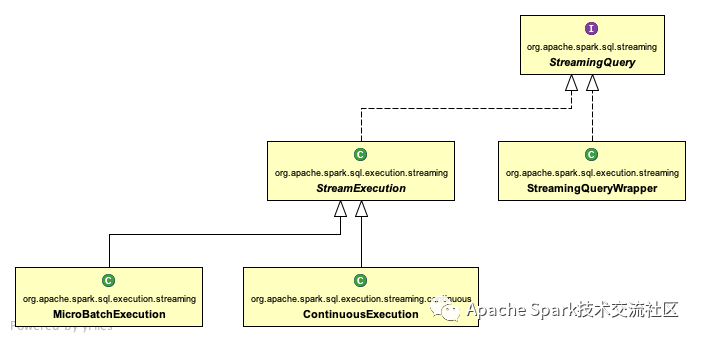

StreamingQuery 接口实现关系如下：

• StreamingQueryWrapper 仅包装了一个不可序列化的StreamExecution

• StreamExecution 管理Spark SQL查询的执行器

• MicroBatchExecution 微批处理执行器

• ContinuousExecution 连续处理（流式）执行器

因此我们仅需要分析 checkpointLocation 在 StreamExecution中调用即可。

StreamExecution 中 protected def checkpointFile(name: String): String 方法为所有与 checkpointLocation 有关逻辑，返回 $checkpointFile/name 路径

2.2 MetadataLog（元数据日志接口）

spark 提供了org.apache.spark.sql.execution.streaming.MetadataLog接口用于统一处理元数据日志信息。

checkpointLocation 文件内容均使用 MetadataLog进行维护。

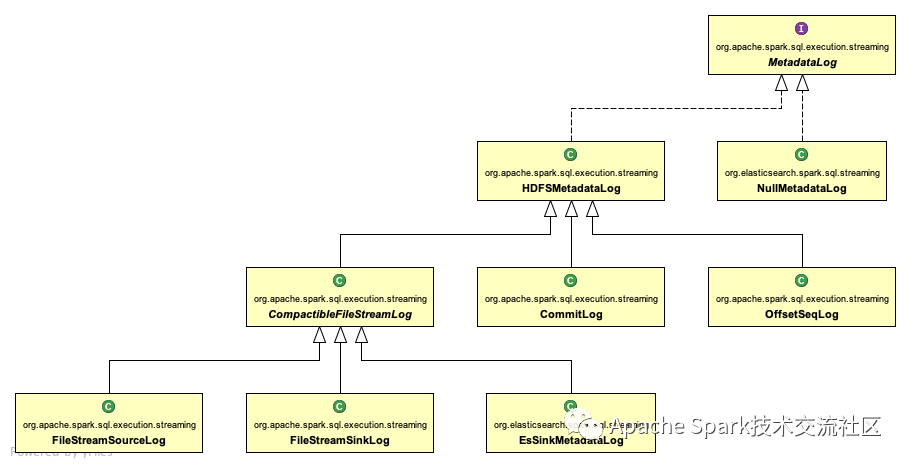

分析接口实现关系如下：

类作用说明：

• NullMetadataLog 空日志，即不输出日志直接丢弃

• HDFSMetadataLog 使用 HDFS 作为元数据日志输出

• CommitLog 提交日志

• OffsetSeqLog 偏移量日志

• CompactibleFileStreamLog 封装了支持按大小合并、删除历史记录的 MetadataLog

• FileStreamSourceLog 文件类型作为数据源时日志记录

• FileStreamSinkLog 文件类型作为数据接收端时日志记录

• EsSinkMetadataLog Es作为数据接收端时日志记录

分析 CompactibleFileStreamLog#compact 合并逻辑简单描述为：

假设有 0,1,2,3,4,5,6,7,8,9,10 个批次以此到达，合并大小为3当前合并结果为   `0,1,2.compact,3,4`下一次合并结果为 `0,1,2.compact,3,4,5.compact` , **说明：5.compact 文件内容 = 2.compact + 3 + 4**
last.compact 文件大小会随着批次运行无限增大...————————————————版权声明：本文为CSDN博主「GourdErwa」的原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接及本声明。原文链接：https://blog.csdn.net/xiaohulunb/article/details/103185589

分析 CompactibleFileStreamLog 删除过期文件逻辑：

// CompactibleFileStreamLog#add 方法被调用时，默认会判断是否支持删除操作  override def add(batchId: Long, logs: Array[T]): Boolean = {    val batchAdded =      if (isCompactionBatch(batchId, compactInterval)) { // 是否合并        compact(batchId, logs)      } else {        super.add(batchId, logs)      }    if (batchAdded && isDeletingExpiredLog) { // 添加成功且支持删除过期文件      // 删除时判断当前批次是否在 spark.sql.streaming.minBatchesToRetain 配置以外且在文件保留时间内      // 配置项参考 第4节 解决方案配置说明      deleteExpiredLog(batchId)     }    batchAdded  }————————————————版权声明：本文为CSDN博主「GourdErwa」的原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接及本声明。原文链接：https://blog.csdn.net/xiaohulunb/article/details/103185589

---

3 分析 checkpointLocation 目录内容

目前 checkpointLocation 内容主要包含以下几个目录

• offsets

• commits

• metadata

• sources

• sinks

3.1 offsets 目录

记录每个批次中的偏移量。为了保证给定的批次始终包含相同的数据，在处理数据前将其写入此日志记录。

此日志中的第 N 条记录表示当前正在已处理，第 N-1 个条目指示哪些偏移已处理完成。

// StreamExecution 中val offsetLog = new OffsetSeqLog(sparkSession, checkpointFile("offsets"))
// 该日志示例内容如下,文件路径=checkpointLocation/offsets/560504v1{"batchWatermarkMs":0,"batchTimestampMs":1574315160001,"conf":{"spark.sql.streaming.stateStore.providerClass":"org.apache.spark.sql.execution.streaming.state.HDFSBackedStateStoreProvider","spark.sql.streaming.flatMapGroupsWithState.stateFormatVersion":"2","spark.sql.streaming.multipleWatermarkPolicy":"min","spark.sql.streaming.aggregation.stateFormatVersion":"2","spark.sql.shuffle.partitions":"200"}}{"game_dc_real_normal":{"17":279843310,"8":318732102,"11":290676804,"2":292352132,"5":337789356,"14":277147358,"13":334833752,"4":319279439,"16":314038811,"7":361740056,"1":281418138,"10":276872234,"9":244398684,"3":334708621,"12":290208334,"15":267180971,"6":296588360,"0":350011707}}————————————————版权声明：本文为CSDN博主「GourdErwa」的原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接及本声明。原文链接：https://blog.csdn.net/xiaohulunb/article/details/103185589

3.2 commitLog 目录

记录已完成的批次，重启任务检查完成的批次与 offsets 批次记录比对，确定接下来运行的批次

// StreamExecution 中val commitLog = new CommitLog(sparkSession, checkpointFile("commits"))
// 该日志示例内容如下,文件路径=checkpointLocation/commits/560504v1{"nextBatchWatermarkMs":0}————————————————版权声明：本文为CSDN博主「GourdErwa」的原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接及本声明。原文链接：https://blog.csdn.net/xiaohulunb/article/details/103185589

3.3 metadata 目录

metadata 与整个查询关联的元数据，目前仅保留当前job id

// StreamExecution 中val offsetLog = new OffsetSeqLog(sparkSession, checkpointFile("offsets"))
// 该日志示例内容如下,文件路径=checkpointLocation/metadata{"id":"5314beeb-6026-485b-947a-cb088a9c9bac"}————————————————版权声明：本文为CSDN博主「GourdErwa」的原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接及本声明。原文链接：https://blog.csdn.net/xiaohulunb/article/details/103185589

3.4 sources 目录

sources 目录为数据源(Source)时各个批次读取详情

3.5 sinks 目录

sinks 目录为数据接收端(Sink)时批次的写出详情

例如：es 作为 sink 时

目前 Es 支持配置自定义写出目录，如果未配置写入 checkpointLocation/sinks/ 目录，参考SparkSqlStreamingConfigs

，文件路径=checkpointLocation/sinks/elasticsearch/560504v1{"taskId":0,"execTimeMillis":1574302020143,"resource":"rs_real_{app}.{dt}","records":220}{"taskId":1,"execTimeMillis":1574302020151,"resource":"rs_real_{app}.{dt}","records":221}{"taskId":2,"execTimeMillis":1574302020154,"resource":"rs_real_{app}.{dt}","records":219}{"taskId":3,"execTimeMillis":1574302020151,"resource":"rs_real_{app}.{dt}","records":221}{"taskId":4,"execTimeMillis":1574302020154,"resource":"rs_real_{app}.{dt}","records":220} ————————————————版权声明：本文为CSDN博主「GourdErwa」的原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接及本声明。原文链接：https://blog.csdn.net/xiaohulunb/article/details/103185589

例如：文件类型作为 sink，默认写出到各个 $path/_spark_metadata 目录下 ，参考 FileStreamSink

hdfs 写出时内容为，文件路径=$path/_spark_metadata/560504v1{"path":"hdfs://xx:8020/$path/1.c000.snappy.parquet","size":8937,"isDir":false,"modificationTime":1574321763584,"blockReplication":2,"blockSize":134217728,"action":"add"}{"path":"hdfs://xx:8020/$path/2.c000.snappy.parquet","size":11786,"isDir":false,"modificationTime":1574321763596,"blockReplication":2,"blockSize":134217728,"action":"add"}————————————————版权声明：本文为CSDN博主「GourdErwa」的原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接及本声明。原文链接：https://blog.csdn.net/xiaohulunb/article/details/103185589

---

4 解决方案

根据实际业务情况合理调整日志输出参数（配置见4.1/4.2说明）:

• 关闭日志输出

• 控制保留并可以恢复的最小批次数量且减小日志文件保留时间

• 调整日志文件合并阈值

无论如何调整参数，.compact（合并的文件）大小会一直增长，目前关闭可以解决。调整其他阈值可减小任务出现耗时情况次数。针对该问题已提交给官方 SPARK-29995尝试解决

4.1 File 作为数据源或者数据接收端

• spark.sql.streaming.minBatchesToRetain (默认100) 保留并可以恢复的最小批次数量

• spark.sql.streaming.commitProtocolClass 默认：

• org.apache.spark.sql.execution.streaming.ManifestFileCommitProtocol 合并实现类，其余支持实现参考FileCommitProtocol实现类

fileSource 数据源端：配置在 FileStreamSourceLog 引用

• spark.sql.streaming.fileSource.log.deletion (默认true)，删除过期日志文件

• spark.sql.streaming.fileSource.log.compactInterval (默认10)，日志文件合并阈值

• spark.sql.streaming.fileSource.log.cleanupDelay (默认10m)，日志文件保留时间

fileSink 接收端：配置在 FileStreamSinkLog 引用

• spark.sql.streaming.fileSink.log.deletion (默认true)，删除过期日志文件CompactibleFileStreamLog


• spark.sql.streaming.fileSink.log.compactInterval (默认10)，日志文件合并阈值

• spark.sql.streaming.fileSink.log.cleanupDelay (默认10m)，日志文件保留时间

4.2 Elasticsearch 作为接收端

elasticsearch-spark 官方文档，es 官方重写变量命名及赋值方式，参考[[EsSinkMetadataLog]]

• es.spark.sql.streaming.sink.log.enabled（默认true） 启用或禁用流作业的提交日志。默认情况下，该日志处于启用状态，并且具有相同批次ID的输出批次将被跳过，以避免重复写入。设置false为时，将禁用提交日志，并且所有输出都将发送到Elasticsearch，无论它们是否在先前的执行中已发送。

• es.spark.sql.streaming.sink.log.path 设置存储此流查询的日志数据的位置。如果未设置此值，那么Elasticsearch接收器会将其提交日志存储在中给定的路径下checkpointLocation。任何与HDFS客户端兼容的URI都是可以接受的。

• es.spark.sql.streaming.sink.log.cleanupDelay（默认10m） 提交日志通过Spark的HDFS客户端进行管理。一些与HDFS兼容的文件系统（例如Amazon的S3）以异步方式传播文件更改。为了解决这个问题，在压缩了一组日志文件之后，客户端将等待此时间，然后再清理旧文件。

• es.spark.sql.streaming.sink.log.deletion（默认true） 确定日志是否应删除不再需要的旧日志。提交每个批次后，客户端将检查是否有已压缩且可以安全删除的提交日志。如果设置为false，日志将跳过此清理步骤，为每个批次保留一个提交文件。

• es.spark.sql.streaming.sink.log.compactInterval（默认10） 设置压缩日志文件之前要处理的批次数。默认情况下，每10批提交日志将被压缩为一个包含所有以前提交的批ID的文件。

————————————————

本文为CSDN博主「GourdErwa」的原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接及本声明。

原文链接：https://blog.csdn.net/xiaohulunb/article/details/103185589
