COSEM/DLMS规范入门教程


前言

适合阅读人员:电力行业、电表行业的软件工程师
本文是对蓝、绿皮书的大致解读

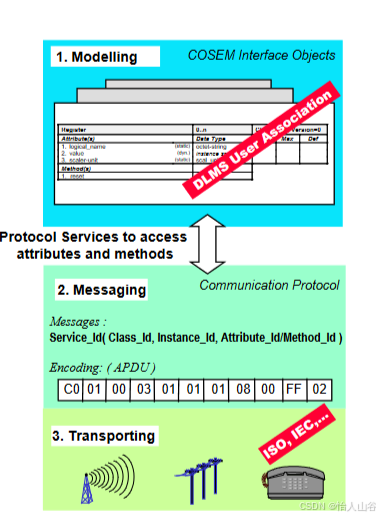

一、DLMS/COSEM规范是什么?

1. COSEM(Companion Specification for Energy Metering)(电能计量配套规范):

定义了设备(如电表)数据的结构和类型,包括对象模型数据类型方法,用于智能计量设备的数据对象建模,方便数据在不同厂家制造的设备之间的传递。

1.1 对象模型

对象模型首先分接口类,再分OBIS。先列举些常用的接口类

接口类名类标识类含义
Data 数据1配置数据和参数,测量值如电流、电压、功率
Register 寄存器3对过程或状态值进行建模, “寄存器”对象知道进程或状态值的性质
Demand registe 需量寄存器5需量即平均功率及其相关的比例、单位、状态和时间信息进行建模。
Register activation 寄存器激活6管理费率结构 ,定义不同的激活掩码和寄存器组来实现对多种计费结构的灵活管理
Profile generic 曲线7允许存储、排序和访问称为捕获对象的数据组或数据系列
Clock 时钟8对器件时钟进行建模,管理与日期和时间相关的所有信息,包括由于时区和夏令时方案导致的本地时间与通用时间参考 (UTC) 的偏差。该 IC 还提供各种调整时钟的方法。
Script table 脚本9用 execute(数据)方法执行脚本来对一系列动作的触发进行建模
Schedule 日历10与特殊日期表一起使用,在设备内对时间和日期驱动的活动进行建模
Special days table 特殊日期11指定给定日期的特殊日期标识符。 该日期可能具有通配符,用于重复特殊日期(如圣诞节)
Association LN class 关联逻辑名类15使用逻辑名引用在COSEM上下文中建立应用链接
Image transfer 图像传输18传输二进制文件(称为 Images 到 COSEM 服务器)的过程进行建模,传输升级
Activity calendar 活动日历20对电表中各种费率结构的处理进行建模,如8:00~12:00时用费率1
Push setup 推送设置40推送的 COSEM 对象属性的引用列表。它还包含推送目标和方法,以及通信时间窗口和重试处理。
Compact data 紧凑的数据62捕获由 capture_objects 属性确定的 COSEM 对象属性的值,如每日结算数据
Security setup 安全设置64正在使用的安全套件的必要信息,以及客户端和服务器之间适用的安全策略
Disconnect control 断开控制70管理电表的内部或外部断开单元(例如继电器、燃气阀)
Limiter 限幅器71定义一组操作,当被监控对象“数据”、“寄存器”、“扩展寄存器”、“需求寄存器”等的值超过阈值至少持续最短时间时,将执行这些操作。

data类对象模型

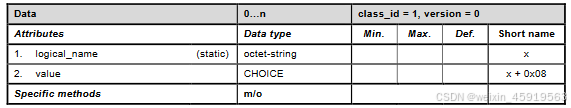

数据类(Data)对象,该类对象的标识class_id = 1,即类1标识数据对象。
该接口类允许对各种数据进行建模,例如配置数据和参数。
数据类对象有属性1(logical_name),数据类型为octet-string,含义为逻辑名即OBIS的16进制表示,

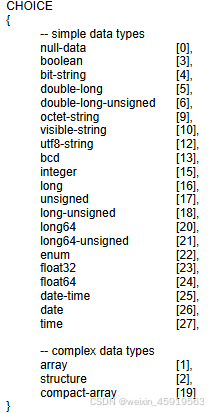

有属性2(value),数据类型为CHOICE的复合数据类型,类似C中的枚举类型,可选的数据类型如图。
该类无方法
在这里插入图片描述
OBject Identification System(OBIS)定义了计量设备中常用数据项的识别代码,OBIS为计量设备内的所有数据提供唯一标识符,不仅包括测量值,还包括用于配置或获取有关计量设备行为信息的抽象值。
在这里插入图片描述

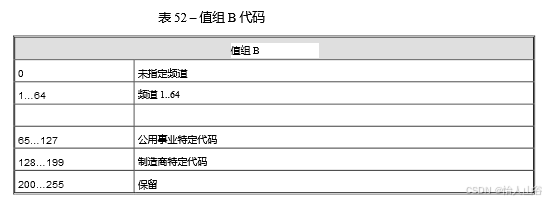

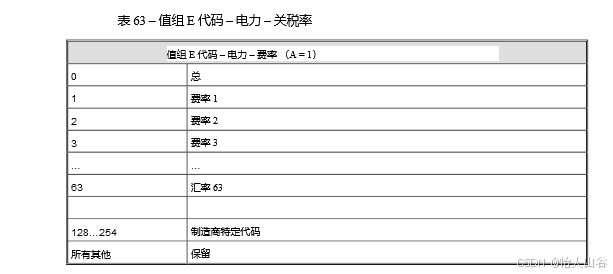

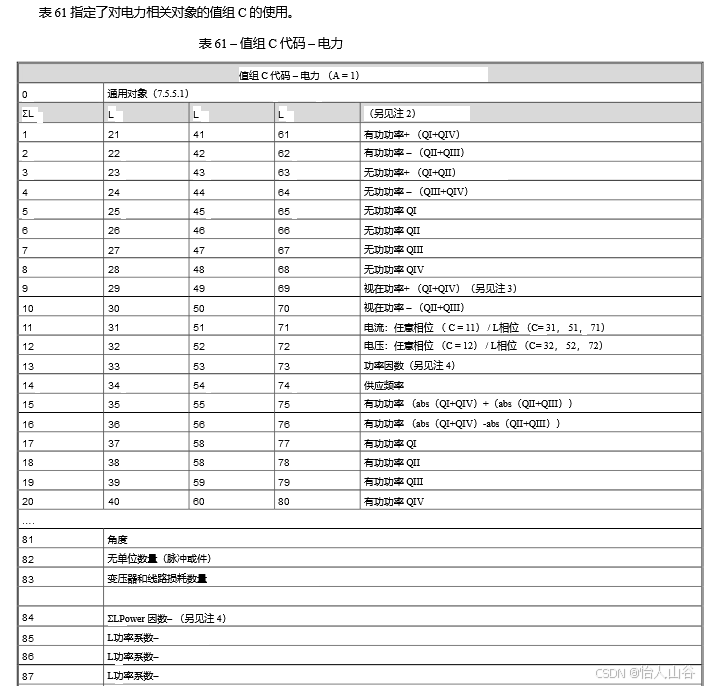

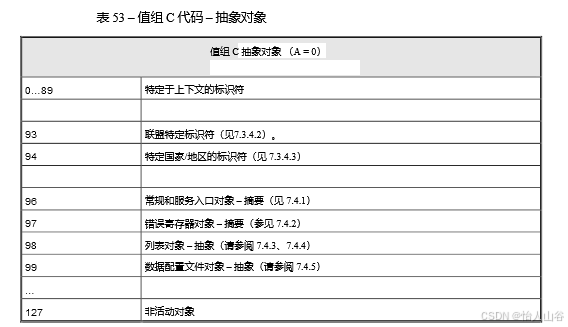

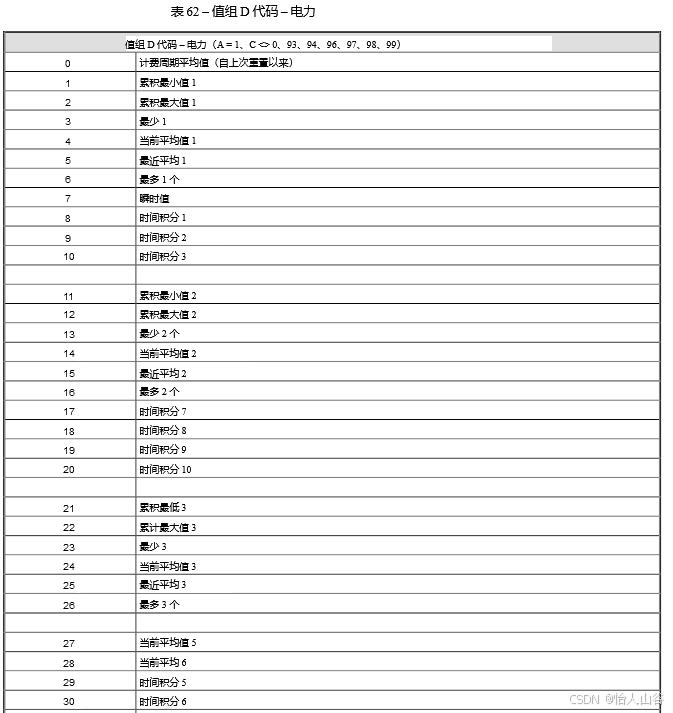

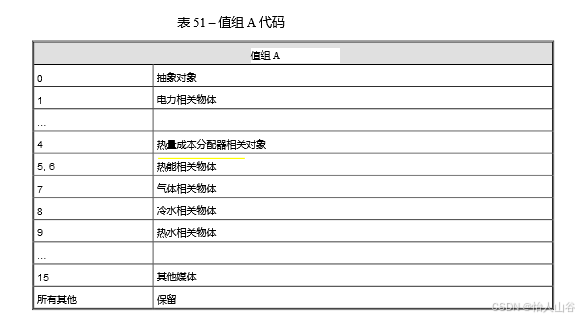

OBIS采用层次结构,使用六个值组A到F,结构为A.B.C.D.E.F 共6个部分,由规范定义各OBIS代表的意义,如果想知道某OBIS的含义,请自行查阅《Companion Specification for Energy Metering》即Blue Book Edition 12.。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

每种对象模型有1个类号,叫class_id, class_id和OBIS这2部分标识1种符合该对象模型的数据项,class表示同1类相似的数据,OBIS是对象标识系统的意思,class+OBIS共同标识1个数据,可以理解为1个数据分配1个编号;1个数据项可以有多个属性,属性1返回OBIS的16进制表示值

1.2 数据类型

在这里插入图片描述

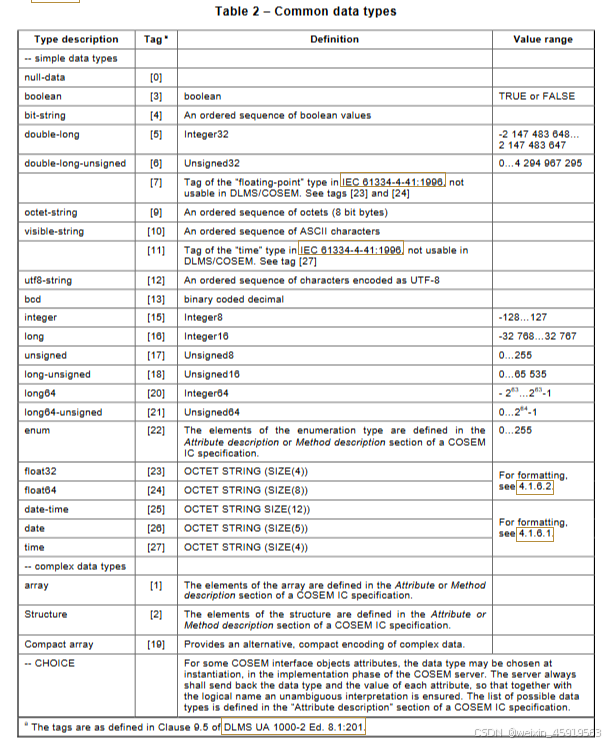

表 2 包含可用于 COSEM 对象属性的数据类型列表。tag为数据类型的标签,15表示数据类型为integer即单字节表示的整数

数据表示第一个是数据类型。按一个字节。第二个是数据长度。按一个字节。

1.3 例子

如何表示电压有效值220V?
COSEM规范定义了class1为数据类,用于表示普通数据,假如规范里电压为OBIS为1.1.1.8.0.255标识A相电压(三相表)或电压(单相表),即{1 - 1.1.1.8.0.255}标识数据对象中的电压对象,该对象的属性1为其OBIS的16进制表示,即0x0101010800FF,属性2为电压的值为long类型,即0x00DC。

换句话说,class=1,OBIS=1.1.1.8.0.255,表示电压对象,该对象属性2为电压值,因为属性2数据类型是long,所以是2字节表示,attr2=0x00DC

2. DLMS(Device Language Message Specification)(设备语言消息规范):

是一种用于智能计量设备的标准通信协议,主要用于智能计量设备(如电表、水表、气表等)之间的通信,支持多种传输媒介,如串行通信、网络协议等,用于将对象模型映射到应用程序协议数据单元 (APDU) ,在 Green Book, DLMS UA 1中描述。

2.1 DLMS概述

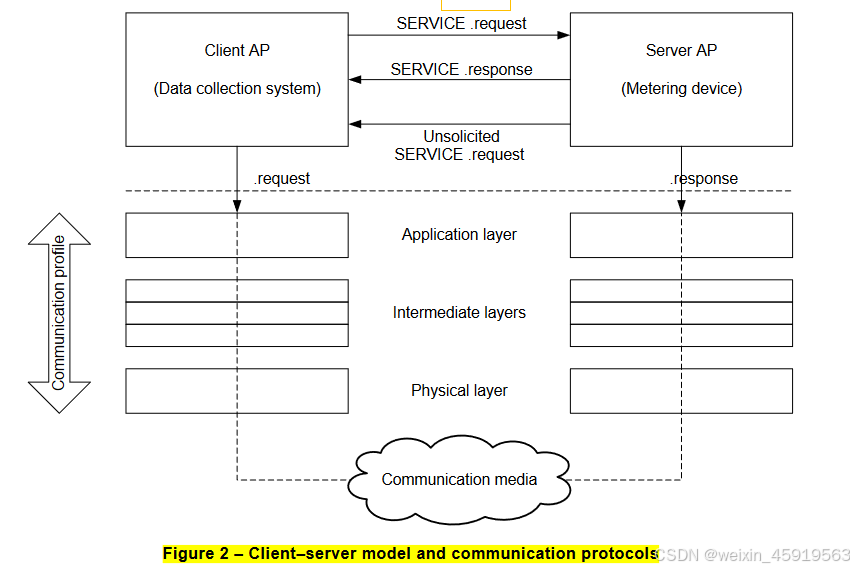

在这里插入图片描述DLMS协议分为应用层,中间层和物理层,DLMS既可以是面向连接的(request、response),也可以是无连接的

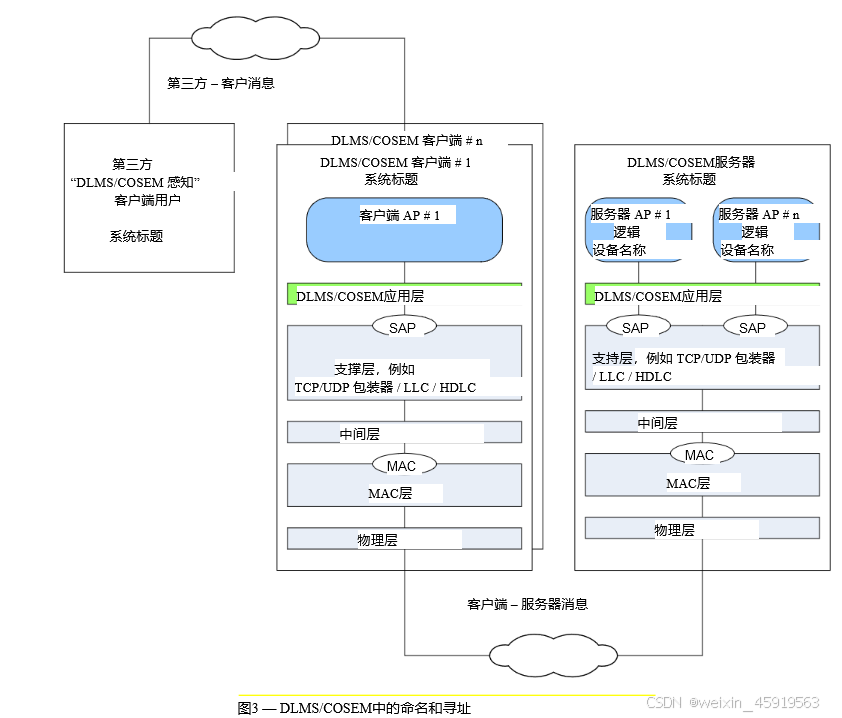

在这里插入图片描述每个物理设备上有唯一命名的标识,DLMS称为系统标题,类似以太网物理设备的MAC地址
每个物理设备上可以有多个逻辑设备,其标识称为逻辑设备名称 (LDN),类似ip的端口号
每个逻辑设备里运行对象模型的一个实例

2.2 DLMS物理层

物理层可以使用RS232、以太网、PPP、红外光口等,此处以光口为例讲解。

2.3 DLMS链路层

DLMS链路层使用HDLC协议,负责封装成帧、差错检测、可靠传输

2.3.1封装成帧

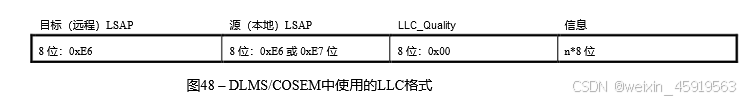

LLC层

在这里插入图片描述MAC子层
在这里插入图片描述Flag标志字段为0x7E(0b01111110)
在这里插入图片描述

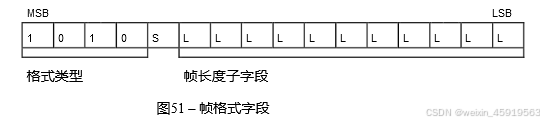

帧格式字段的长度为两个字节。它由三个子字段组成,称为格式类型子字段(4 位)、分割位(S,1 位)和帧长度子字段(11 位),如图 51 所示:格式类型子字段的值为 1010(二进制),用于标识该HDLC帧的帧格式类型为 3,如Figure 49。分割位为1,表示应用层数据分片传输,后面还有信息帧携带应用层一包的部分数据

此帧中正好有两个地址字段:目标地址字段和源地址字段。

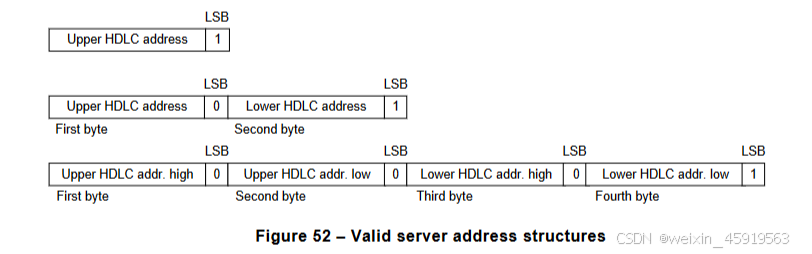

在这里插入图片描述地址采用各字节的LSB表示地址结束,位为1代表没有下1字节

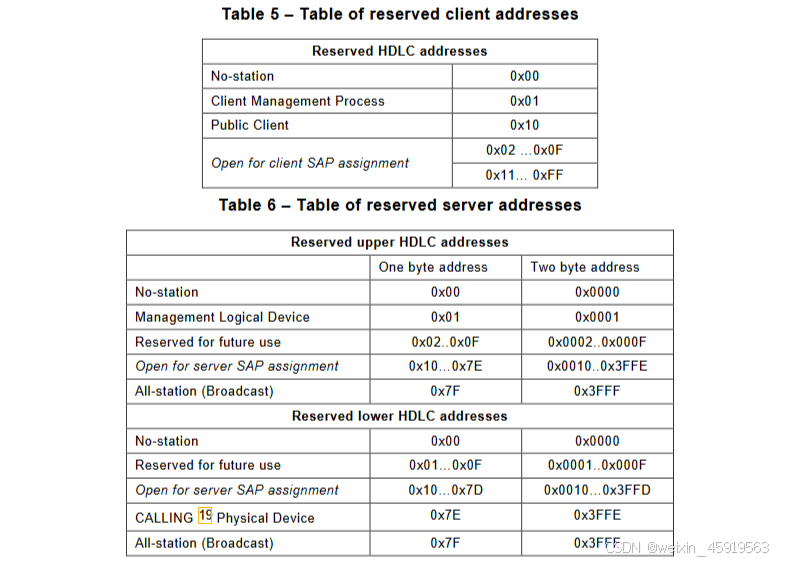

在这里插入图片描述这些是保留地址,有特殊用途

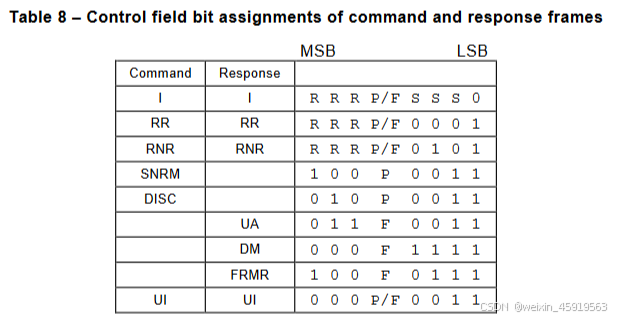

控制字段的长度为一个字节。它指示命令或响应的类型,并在适当的情况下包含序列号(帧 I、RR 和 RNR)。
在这里插入图片描述RRR 是接收序列号 N(R),SSS 是发送序列号 N(S),P/F 是轮询/最终位。

P位(Poll):1 表示发送方希望接收方进行回应。
F位(Final):0 表示接收方的回应不是最终的,接收方可以继续发送更多的响应帧。1表示最后1帧
  • 设置正常响应模式 (SNRM) 命令

控制字段用于指示该帧的类型,控制字段的含义如Table 8,帧可分为SNRM帧,SNRM(Set Normal Response Mode)帧是用于设置通信链路为正常应答模式的控制帧,用于配置和初始化数据链路,在正常应答模式下,接收方会发送确认帧(I帧、RR帧或REJ帧)来确认接收到的数据帧。

  • 接收就绪 (RR) 命令和响应
    a) 表示它已准备好接收 I 帧;和
    b) 确认以前收到的编号不超过 N(R) - 1(含 N(R) - 1) 的 I 帧。

  • 接收未就绪 (RNR) 命令和响应
    Receive not ready (RNR) 帧来指示繁忙情况,即暂时无法接受后续 I 帧。编号不超过 N(R) – 1(含)的 I 帧应被视为已确认。

  • 信息命令和响应帧(I 帧
    执行信息传输。I 帧控制字段应包含两个序列号:
    a) N(S),表示与 I 帧关联的序列号
    b) N(R),应表示下一个预期接收的 I 帧的序列号(截至传输时),因此应表明编号到 N(R) – 1(含)的 I 帧已被正确接收。

  • 断开连接 (DISC) 命令
    DISC 命令应用于终止先前由命令设置的操作或初始化模式。

从站应使用 未编号确认 (UA) 响应来确认接收和接受 SNRM 和 DISC 命令。

帧头检查序列 (HCS) 字段,HCS 字段的长度为两个字节。此检查序列仅适用于帧头

信息字段,内容参考应用层

在这里插入图片描述

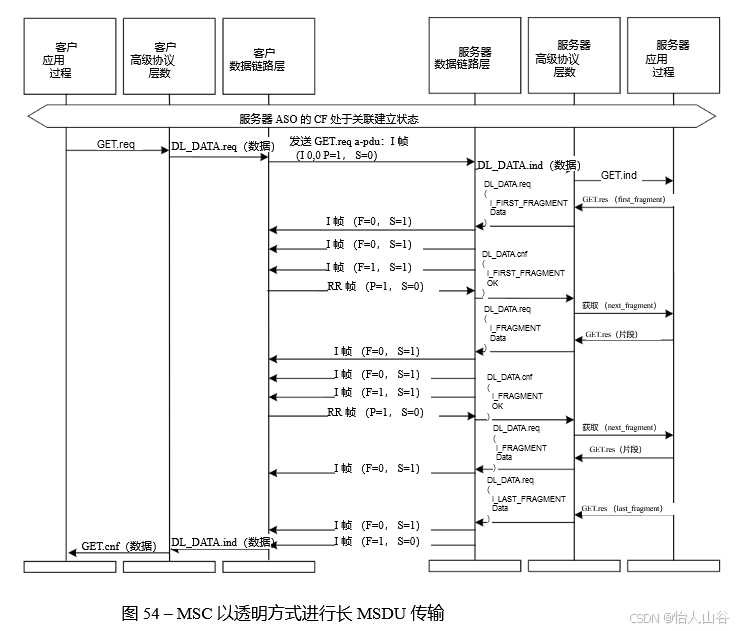

2.3.2 可靠传输

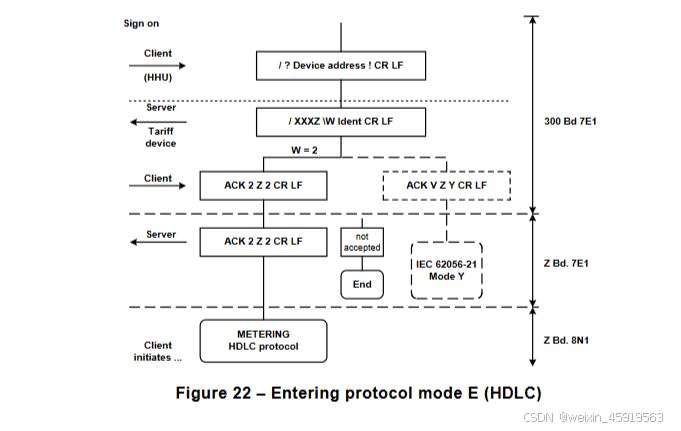

在这里插入图片描述红外口通信时可以有一个协商波特率的过程,图中的Z代表协商的波特率,如9600,用的是字符串明文协商,Device adress是设备地址,如0x01010102,协商好后进入HDLC帧

2.4 DLMS应用层

2.4.1 原语

在这里插入图片描述上图第一列表示原语,列出的是应用层服务中应该所带的一些数据类型,.request列表示请求链接服务可以携带的原语,M表示必须要的参数,U表示用户可选参数。

DLMS应用层中使用了ISO/IEC 15954:1999 定义的一些应用层协议数据单元(APDU)的结构。

ISO/IEC 15954:1999中APDU(Application Protocol Data Unit)的编码遵循ASN.1(Abstract Syntax Notation One)语法标准和BER(Basic Encoding Rules)编码规则。

2.4.2 ASN.1

ASN表示抽象语法记号,即类似如下表示的结构,描述了数据的格式

COSEMpdu ::= CHOICE {

-- standardized DLMS PDUs used in COSEM

-- DLMS PDUs (no encryption selected30)

initiateRequest                           [1] IMPLICIT InitiateRequest,

readRequest                              [5] IMPLICIT ReadRequest,

writeRequest                       [6] IMPLICIT WriteRequest,

initiateResponse                        [8] IMPLICIT InitiateResponse,

readResponse                           [12] IMPLICIT ReadResponse,

writeResponse                           [13] IMPLICIT WriteResponse,

confirmedServiceError               [14] ConfirmedServiceError,

unconfirmedWriteRequest          [22] IMPLICIT UnconfirmedWriteRequest,

informationReportRequest          [24] IMPLICIT InformationReportRequest,

-- the two ACSE APDUs

aarq AARQ-apdu

aare AARE-apdu,

-- APDUs used for data communication servicesusing LN referencing

get-request                                [192] IMPLICIT GET-Request,

set-request                                [193] IMPLICIT SET-Request,

event-notification-request               [194] IMPLICIT EVENT-NOTIFICATION-Request,

action-request                            [195] IMPLICIT ACTION-Request,

get-response                             [196] IMPLICIT GET-Response,

set-response                             [197] IMPLICIT SET-Response,

action-response                         [199] IMPLICIT ACTION-Response,

-- global ciphered pdus

glo-get-request                          [200] IMPLICITOCTET STRING,

glo-set-request                          [201] IMPLICITOCTET STRING,

glo-event-notification-request         [202] IMPLICIT OCTET STRING,

glo-action-request                      [203] IMPLICITOCTET STRING,

glo-get-response                       [204] IMPLICITOCTET STRING,

glo-set-response                        [205] IMPLICITOCTET STRING,

glo-action-response                   [207] IMPLICITOCTET STRING,

-- dedicated ciphered pdus

ded-get-request                         [208] IMPLICITOCTET STRING,

ded-set-request                         [209] IMPLICITOCTET STRING,

ded-event-notification-request        [210] IMPLICIT OCTET STRING,

ded-actionRequest                     [211] IMPLICITOCTET STRING,

ded-get-response                      [212] IMPLICITOCTET STRING,

ded-set-response                       [213] IMPLICITOCTET STRING,

ded-action-response                  [215] IMPLICITOCTET STRING

}
上式是一个 ASN.1(抽象语法标记语言)定义,其定义了一个名为 COSEMpdu的 CHOICE 类型的结构,
COSEMpdu是自定义标识符,内部类型标识符全部大写,如BOOLEAN,INTEGER,类似C中的bool,int,

::=是赋值符号,-- 是注释符号,

CHOICE 用于定义一个数据类型,可以是多种不同类型中的一种,表示数据包可以是 {}里的任意1行,
ENUMERATED:用于定义一个具有有限个预定义值的枚举类型。
[1]中的数字1为该应用数据类型的显示标签(tag),如果没有指定,默认自动从第一行
依次给字段赋[0],[1],[2]...,
[1]表示这个字段在定义中的标签是1,
[1] IMPLICIT InitiateRequest表示该字段优先使用内部类型标识符InitiateRequest,
防止有重名的自定义标识符
当未指定标签时,即 IMPLICIT STRING,会用内部类型标识符STRING的tag(12)当做定义中的tag

在 BER(Basic Encoding Rules)中,基本数据类型的标签(tag)定义如下:

   BOOLEAN: 1
   INTEGER: 2
   BIT STRING: 3
   OCTET STRING: 4
   NULL: 5
   OBJECT IDENTIFIER: 6
   Object Descriptor: 7
   EXTERNAL: 8
   REAL: 9
   ENUMERATED: 10
   UTF8String: 12
   Sequence: 16
   Sequence of: 16
   Set: 17
   Set of: 17
   PrintableString: 19
   T61String: 20
   VideotexString: 21
   IA5String: 22
   GraphicString: 25
   VisibleString: 26
   GeneralString: 27
   UniversalString: 28
   CharacterString: 29
   BMPString: 30

initiateRequest: 在 ASN.1 语法中,initiateRequest 是标识符,用于指定特定的选择类型(如CHOICE)中的一个选项。 这是一个字段名称或标记,通常在定义中出现。

InitiateRequest: 这是一个类型名称,用于指定 ASN.1 模式中某个特定的数据结构。它代表一个具体的数据类型定义。

每种APDU都有其特定的标签(tag)用于标识其类型和功能。具体的标签(tag)和详细的编码格式可以在标准文档中找到

2.4.3 BER编码

ASN.1的BER编码解码网页

在这里插入图片描述

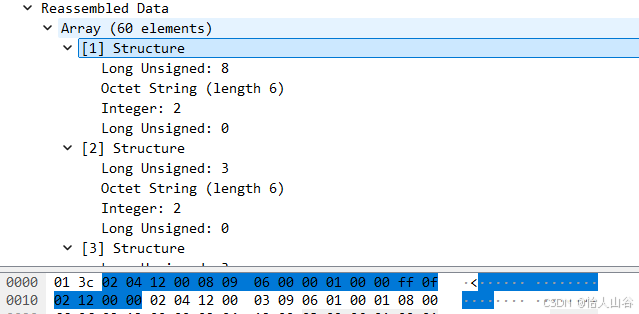

以Data定义的编码为例,上图结合1.2 数据类型可知,

01 // Array
3c // Array的Value占据的length(字节数)
02 // Structure
04 // Structure的Length ,表示结构体里有4个元素
12 // Unsigned16,因为长度固定,无length
00 08 // Unsigned16的数据值
09 //Octet String数据类型的标签
06 //Octet String为边长数据类型,有Length表Value的长度
00 00 01 00 00 ff //表8位元组,类似字符串
0f // int8
02
12 //int16
00 00

类型(type):每个字段的ASN.1类型都有一个唯一的标签,可以是数据类型或数据包类型的tag。
长度(Length):Value字段的长度(以字节为单位),当Tag可以推断出长度时,该项常常省略。
值(Value):字段的实际数据。
Type(定长)Length(变长)Value(变长)
0b000000110x010x01

Type占1字节,分3部分含义,如下表

标签类ClassP/C(私有/构造类)标签编号Tag
7 654 3 2 1 0
0b000b00b00011
  • 类Class占2bit,

    00:通用类(Universal),表示ASN协议已定义的基本数据类型

    01:应用类(Application)

    10:上下文特定类(Context-specific)

    11:私有类(Private)

通用数据类型type=0b00后的tag见下图
在这里插入图片描述
在这里插入图片描述

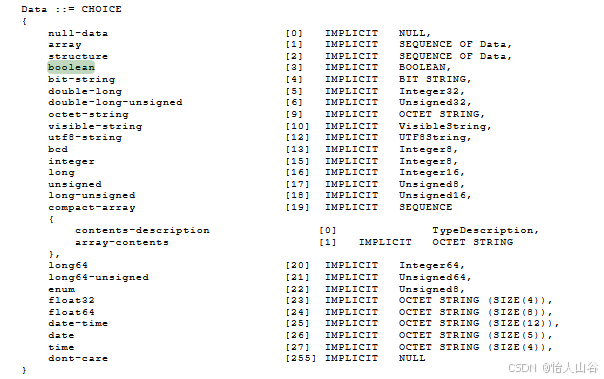

  • 通用类数据类型如Table2,这是一个定义 Data 类型的 ASN.1 模块,使用了 CHOICE 构造来定义不同的数据类型,为属性值的可选数据类型标签,与ASN.1自带的相同基本数据类型的全局tag效果一样。

在本质上,定义的 boolean [3] IMPLICIT BOOLEAN 与 ASN.1 的标准 BOOLEAN(0x01) 类型都是表示布尔值,但它们的上下文和使用场景有所不同。一个是特定于Data数据结构中的选项,另一个则是通用的基本类型。

  • 应用类数据类型

    应用关联请求(AARQ)Tag: 0x60 :用于发起一个应用关联请求,包含请求建立应用关联所需的信息。

    应用关联释放响应(AARE)Tag: 0x61 :用于响应应用关联释放请求,确认或拒绝释放应用关联的请求。

    应用关联释放请求(RLRQ)Tag: 0x62 :用于请求释放已经建立的应用关联。

    应用关联释放确认(RLRE)Tag: 0x63 :用于确认应用关联释放请求的处理结果。


[APPLICATION 0] == [ 60H ] = [ 96 ],APPLICATION 0 即0b01100000=[ 60H ]

常用应用类数据类型APDU type描述
AARQ0x60在应用层协议中用于建立通信会话的一个消息类型
AARE0x61确认或拒绝AARQ请求
RLRQ0x62释放应用关联: 发出释放会话的请求,通常意味着要结束当前的通信会话或资源分配
RLRE0x63释放响应消息,确认释放请求并结束会话
GET0xC0GET 服务是客户端用来请求服务器返回一个或多个属性的值
SET0xC1SET服务是客户端用来请求服务器替换一个或多个属性的内容
ACT0xC4客户端使用 ACTION 服务来请求服务器调用一个或多个方法。调用方法可能意味着发送方法调用参数和接收返回参数

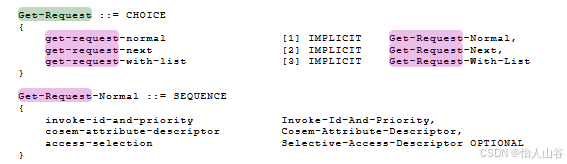

下面是Get的相关数据类型定义,CHOICE表选择,Get-Request的标签后接1表示是Get-Request-Normal类
在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述

以请求反向有功为例:

S: 7e a0 1c 00 22 00 23 03 54 bd 5e e6 e6 00 c0 01 81 00 03 01 01 02 08 00 ff 02 00 9f 36 7e

解释:

7e a0 1c 00 22 00 23 03 54 bd 5e e6 e6 00 //Hdlchead

c0 // get-request  Cosemapdu[192]

01 //Request Nomal

81 // invoke-id and priority

00 03//Class id 3

01 01 02 08 00 ff //反向总有功 OBIS

02 //反向总有功的属性2

00 //Access Selector: 0

9f 36 7e //HDLC Tail

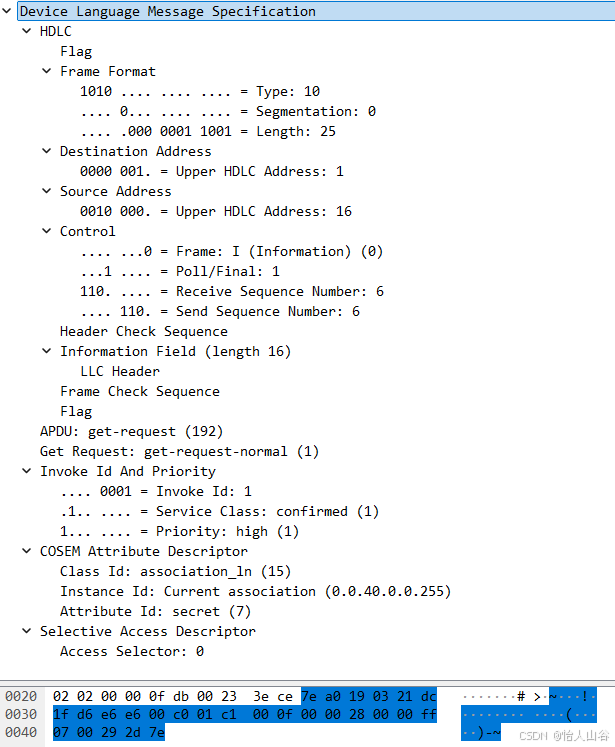

例2:Get请求:
7e a0 19 03 21 dc 1f d6 e6 e6 00 c0 01 c1 00 0f 00 00 28 00 00 ff 07 00 29 2d 7e

解析:
7e    // Flag

a0 19    // Frame Format
           // 1010 .... .... .... = Type: 10
           // .... 0... .... .... = Segmentation: 0
           // .... .000 0001 1001 = Length: 25

03	 // Destination Address
       // 0000 001. = Upper HDLC Address: 1

21   // Source Address
       // 0010 000. = Upper HDLC Address: 16

dc  // Control
      // .... ...0 = Frame: I (Information) (0)
      // ...1 .... = Poll/Final: 1
      // 110. .... = Receive Sequence Number: 6
      // .... 110. = Send Sequence Number: 6

1f d6  // Header Check Sequence

e6 e6 00   // LLC Header

c0   // APDU: get-request (192)

01   // Get Request: get-request-normal (1)

c1   // Invoke Id And Priority

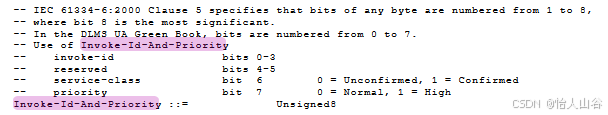

       // .... 0001 = Invoke Id: 1
       // .1.. .... = Service Class: confirmed (1)
       // 1... .... = Priority: high (1)

00 0f  // Class Id: association_ln (15)

00 00 28 00 00 ff  // Instance Id: Current association (0.0.40.0.0.255)

07   // Attribute Id: secret (7)

00   // Selective Access Descriptor,
         // Access Selector: 0

29 2d   // Frame Check Sequence

7e   // Flag

在这里插入图片描述

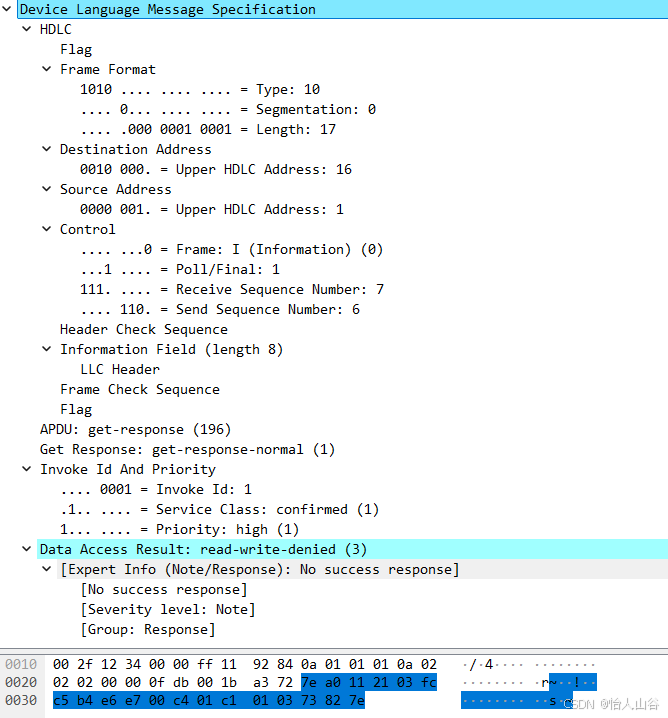

Get请求的回复:
在这里插入图片描述

上下文特定类数据类型APDU type描述
authentication functional unit 、group identifie0x80最高位置1其余的为unused bits
format identifie0x81SNRM中表示协商窗口大小等参数
未知0x88
未知0x89
acse-requirements0x8A
mechanism-name0x8B
application-context-name0xA1
result0xA2
result-source-diagnostic0xA3
calling-AP-title-field0xA6
未知0xAA
Authentication-value0xAC
user-information0xBE

所有的DLMS应用数据包APDU都有1个type,标识1种特定格式的数据结构体,如0xC0 = 192,表示该应用类数据按 get-request的ASN格式解析,get-request类似于C中自定义的结构体,其最终由一些基本数据结构组成

  • P/C构造类型(Constructed/Primitive)占1bit,
    0:原始类型(Primitive)

    1:构造类型(Constructed),只有数据类型为容器类(SEQUENCE 、CHOICE 、SET)时置为1

标签号(Tag Number)占5bit

    若标签号小于 31(即 0-30),则直接使用这些位表示标签号。

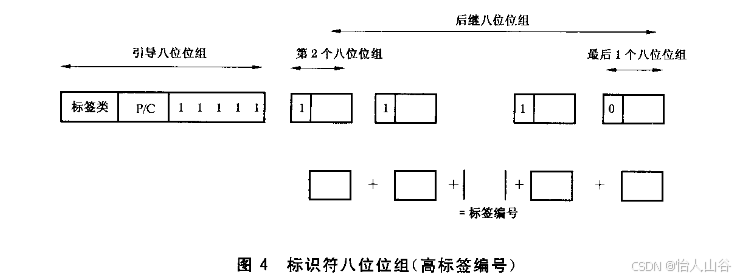

    若标签号大于等于 31,则这些位全为 1,并且标签号在后续字节中同Length表示方式编码。

在这里插入图片描述

  • BER 允许对数据的长度进行编码,有固定长度和变长两种编码方式

      Length字节中的MSB为0表示固定长度,长为LSB0~6;

      MSB为1表示可变长度,长为各字节的LSB6~0依次拼起来,最后1字节MSB为0,表示无后续长度字节


在客户端/服务器模型中,请求由客户端发送,响应由服务器发送。允许客户端在收到对前一个请求的响应之前发送多个请求。因此,为了能够确定哪个响应对应于每个请求,有必要在请求中包含引用。Invoke_Id 参数用于此目的。此参数的值由客户端分配,以便每个请求都带有不同的Invoke_Id。服务器应将Invoke_Id复制到相应的响应中。

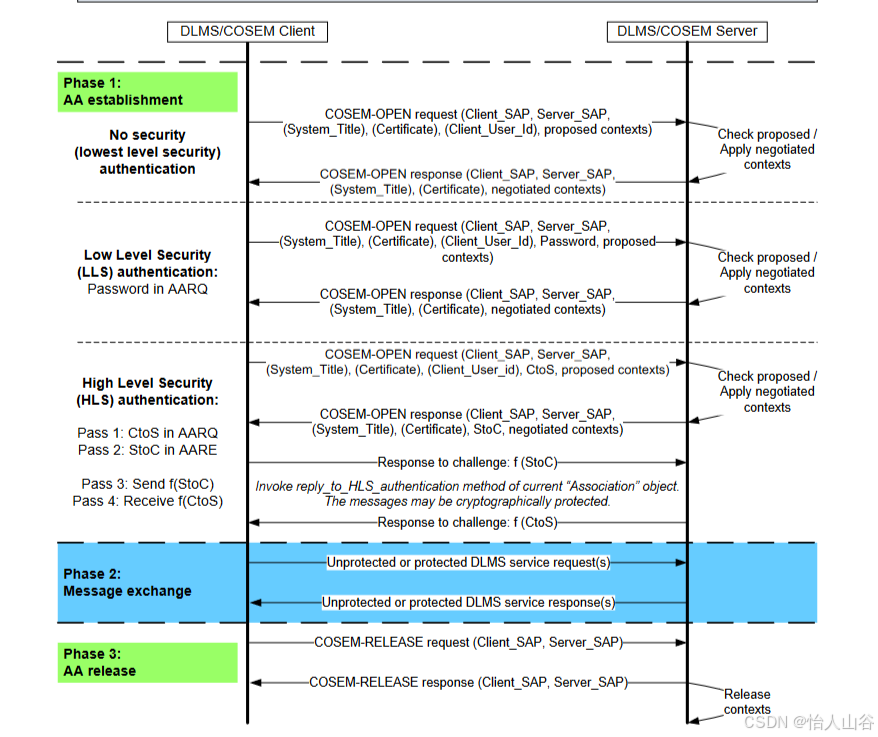

应用连接的建立
在这里插入图片描述

二、历史背景

DLMS协议最早由智能计量标准化组织(DLMS User Association)提出和维护。它在1990年代起步,旨在实现不同制造商设备之间的互操作性


三、结构和组成

DLMS协议通常包括以下几个主要组成部分:
在这里插入图片描述

DLMS/COSEM通信协议:

定义了设备与外部系统之间的通信规则,包括数据传输、数据封装和命令解析等。

应用层协议:

实现具体的应用功能,如读取计量数据、设置设备参数、远程控制等。

参考文档

DLMS UA 1000-1 Ed. 12.1,Companion Specification for Energy Metering即Blue Book Edition 12.
DLMS UA 1000-2 Ed. 8.0 ,DLMS/COSEM Architecture and Protocols, Eighth Edition即Green book Edition 8.
GB/T 16263.1-2006/ISO/IEC 8825-1:2002, 信息技术 ASN.1编码规则 第 1部分 :基本编码规则(BER)正则 编码规 则 (CER)和非典型编码规则(DER)规范

评论 1
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
