吃个午饭的时间，学“废”单相交流感应电机驱动原理

单相交流感应电机驱动方式

驱动方式：
🧨物理开关驱动（无调速，闸刀、继电器、接触器）
🧨串联电抗调速驱动（无换向、需调速，生活用电，吊扇等）
🧨单相交流电机调速器驱动（可控硅斩波、自动控制）

---

一、物理开关驱动

控制方向主要是改变主绕组（从火线直接到零线）和启动绕组（从火线到电容到零线）

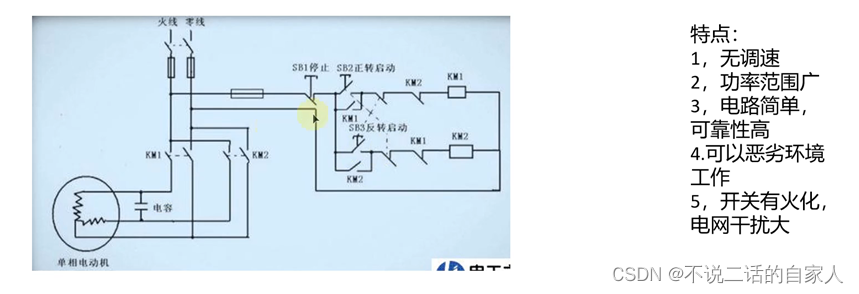

下图中可以看出，利用火线零线以及物理开关就可以简单粗暴的实现对单相交流感应电机的驱动，但是很明显，无法进行调速，但是电路很是简单。

特点：
无调速
功率范围广
电路简单，可靠性高
可以在恶劣条件下工作
开关有火花，电网干扰大

---

二、串联电抗驱动调速

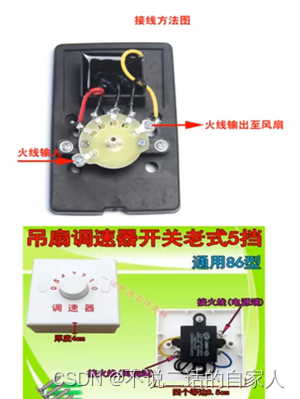

一般常用在吊扇等电器上，可以知道吊扇的旋钮有多个档位，这种就是调速方式，如下图，两种方式：串联电容，串联电感
🤞一种是串联电容（交流对电容是具有阻抗作用的）如下图

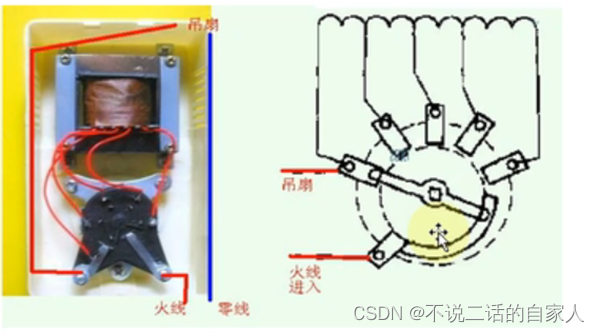

🤞一种是串联电感（交流电对电感同样具有阻抗作用），如下图：

在这里我们知道交流感应电机的转速仅与电源频率、电机极对数、负载有关

电源频率： 我国规定的频率为50hz，国外有60hz，已确定
电机极对数： 由电机本身确定
负载： 不确定（转速越大，负载越大）
注：
感应电机的输出扭矩：跟转差率s有关，s大扭矩大（转差率即为交流电产生的旋转磁场的转速与电机转子的转速之差）；与电流也有关，电流越大，转矩越大

---

三、单相交流电机调速器驱动

这里主要用到了可控硅斩波，

可控硅：可以理解为可以开关的二极管
斩波：可以说是在正弦波上升部分和下降部分斩掉一部分波，

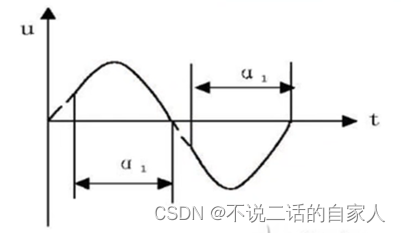

如下图为斩波：
缺点是会产生大量的谐波，需要采用滤波器过滤

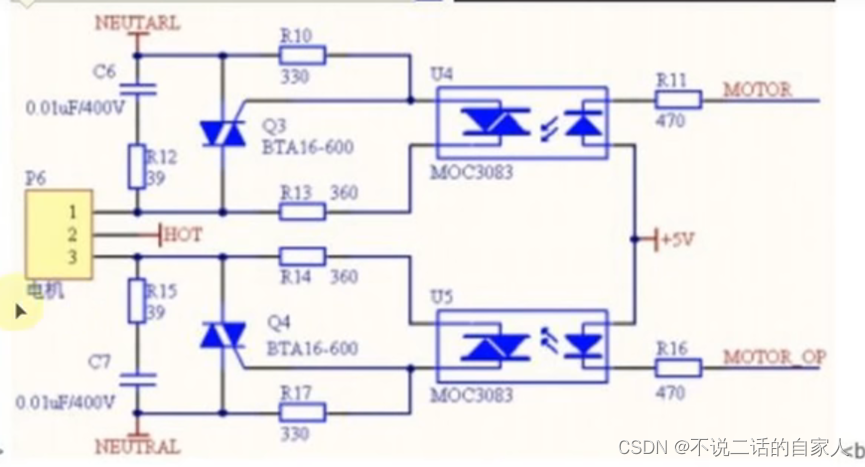

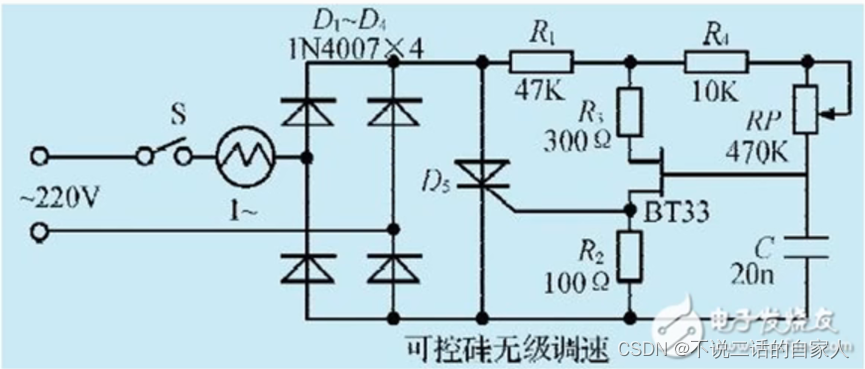

🧨下面是常见的可控硅斩波控制驱动电路

上面电路的控制运用到光耦、双向可控硅来实现

---

四、总结

单相交流感应电机有三种典型的驱动方式：
一种是采用最简单粗暴的物理开关驱动方式；
一种是串联电抗的驱动方式，可以串联电容或者电感；
一种是采用电机调速器的方法，利用可控硅的方式搭建驱动电路

---

注：以上照片均来源于网络，侵删！
