Windows安装思科模拟器GNS3

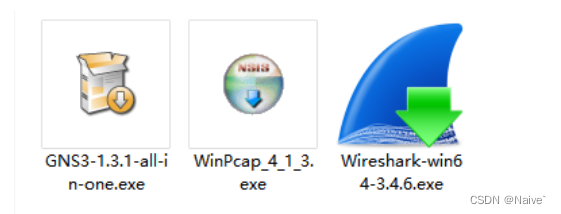

一、软件获取

WinPcap用于检测设备网络接口，软件下载链接：https://www.winpcap.org/install/default.htm

Wireshark用于流量抓取，软件下载链接：https://www.wireshark.org/download.html

思科模拟器GNS3，软件下载链接：https://www.gns3.com/software/download，目前发布版本为2.2.38，下载需要注册GNS3社区账号，登录后可免费下载，这里提供的是1.3.1版本

链接：https://pan.baidu.com/s/1DEv0L31uRuXCIM3Up2_vSQ
提取码：geop

注意：不要将文件放在含有中文的目录下面

二、安装

1、在安装 GNS3 之前需要提前安装其依赖软件，WinPcap与Wireshark

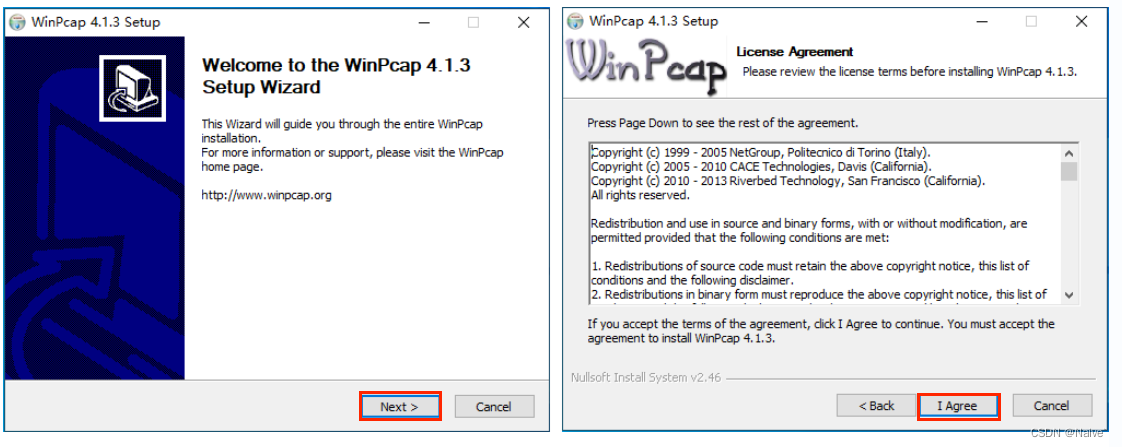

 2、安装WinPcap

打开安装包后，直接下一步，同意协议，安装完成

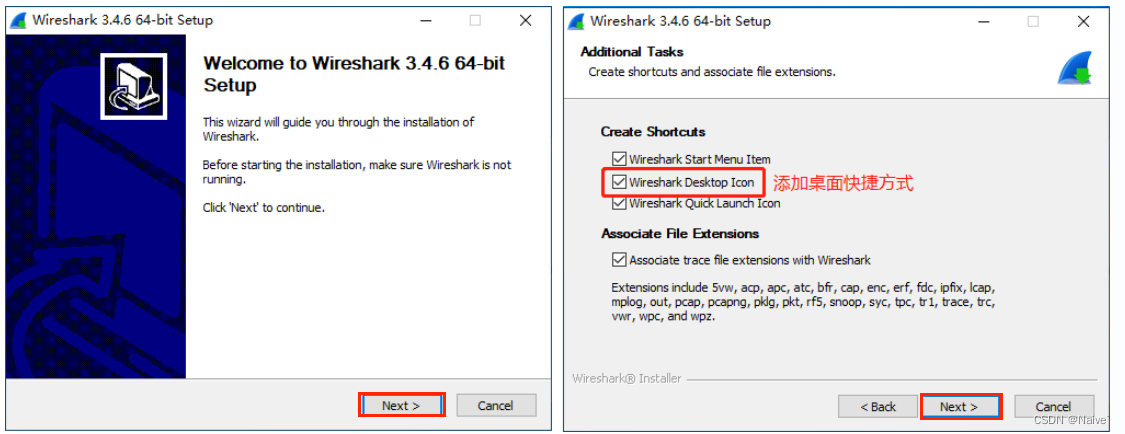

 3、安装 Wireshark

打开安装包，直接下一步，添加桌面快捷方式图标，选择一下安装路径后直接下一步进行安装完成就 OK，在安装过程中默认会安装NPcap

 4、安装GNS3

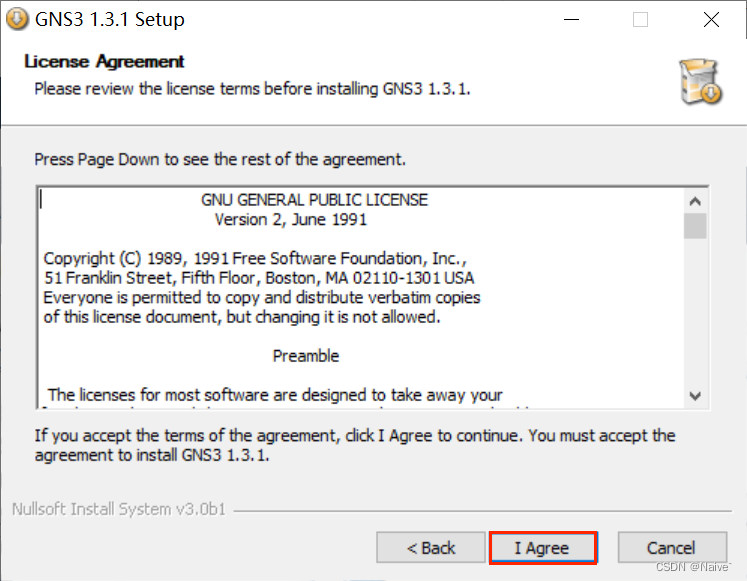

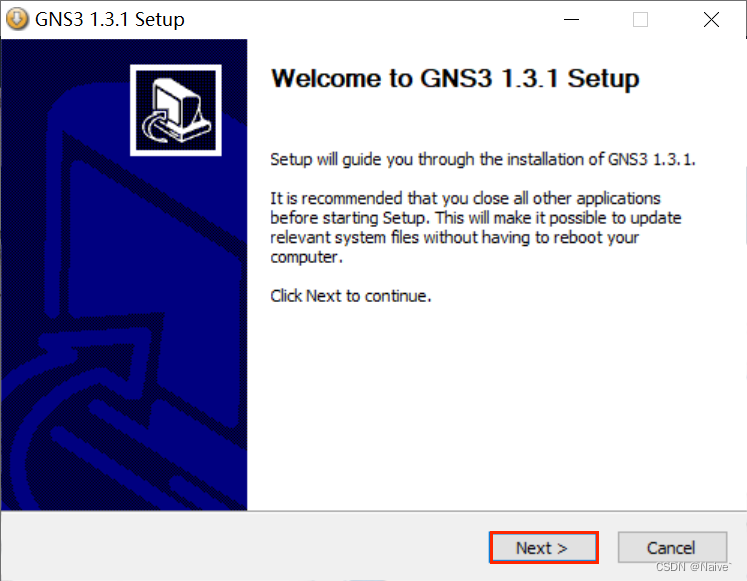

打开安装包，直接下一步

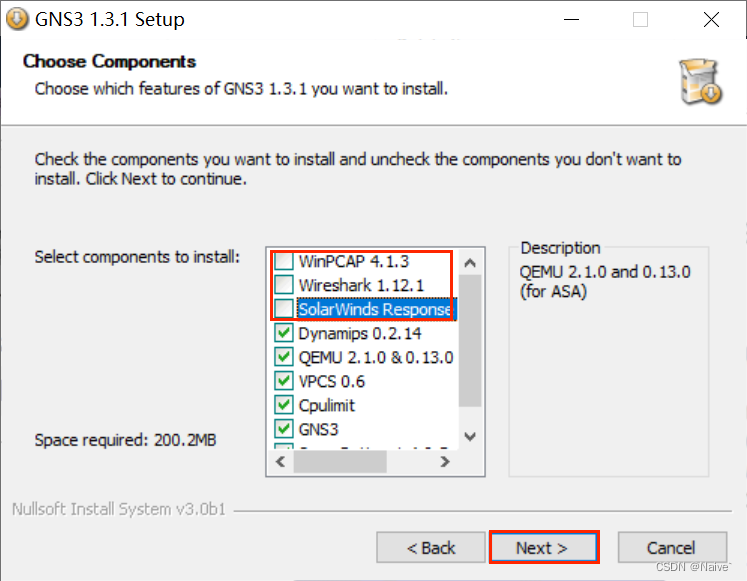

由于WinPCAP 和 Wireshark 在前面已经进行安装，这里就不需要。选择 SolarWinds 会自动下载网络安全管理软件产品软件，安装时间可能较长，这里不勾选

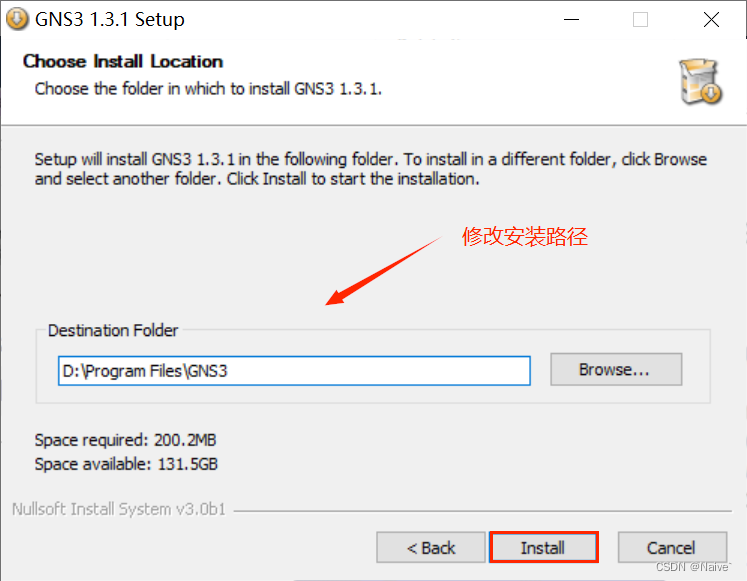

 修改安装路径

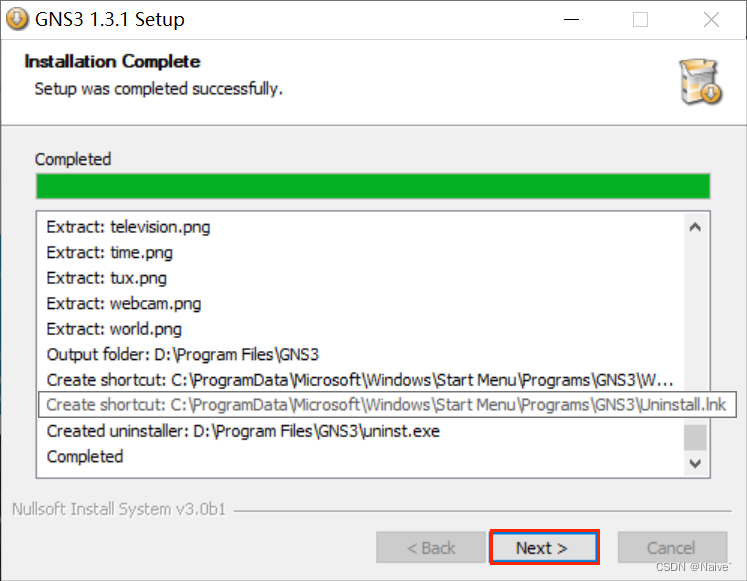

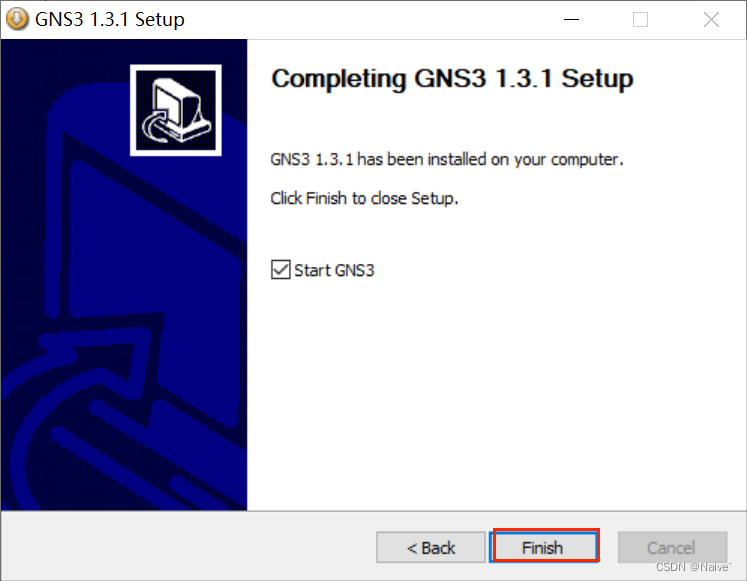

安装完成后，打开GNS3，对其进行配置



 5、配置GNS3

装载思科路由器镜像文件，这里提供的是思科 C3640 镜像文件

注意：不要放入到中文目录中，防止后期因为中文目录问题，镜像读取报错

•  打开GNS3，Edit→Preferences

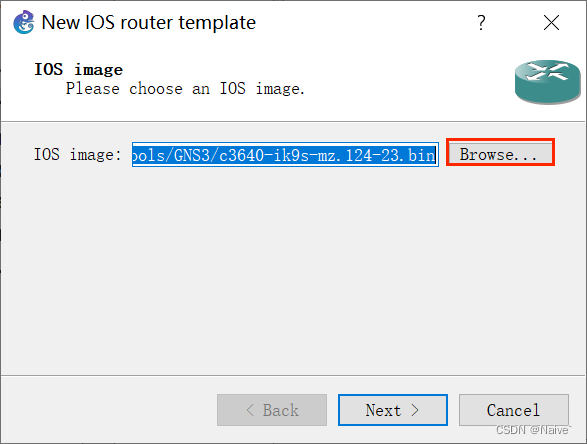

•  选择ISO routers，添加新的路由器镜像

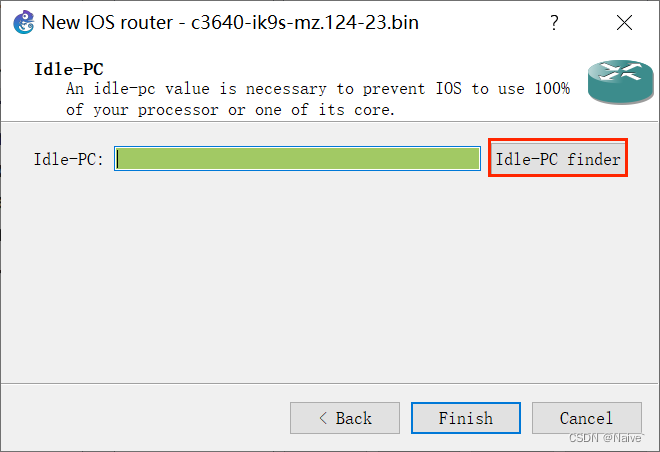

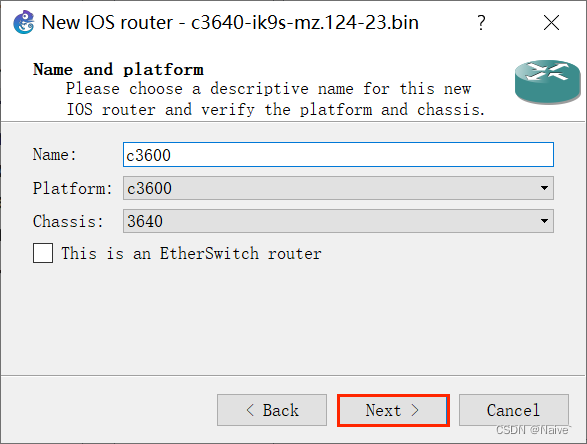

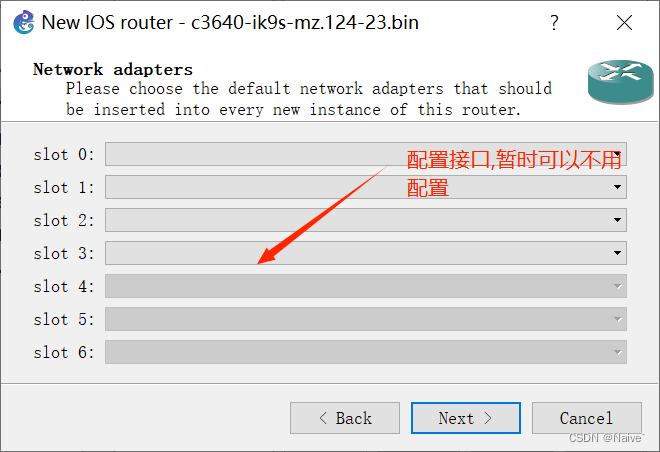

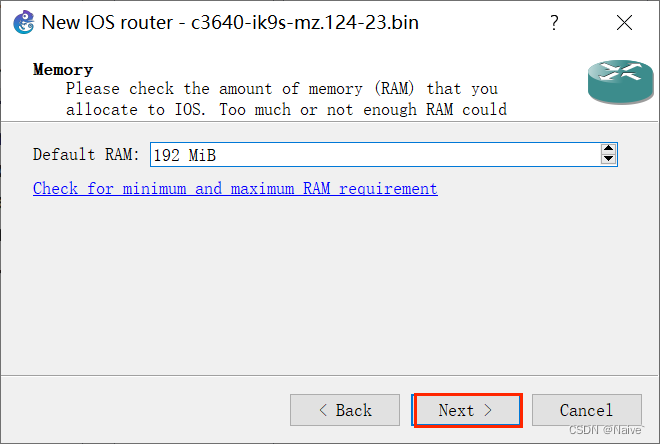

•  配置router参数，这里接口先不进行配置，后期在使用路由器时在进行配置，然后进行计算Idle-PC值

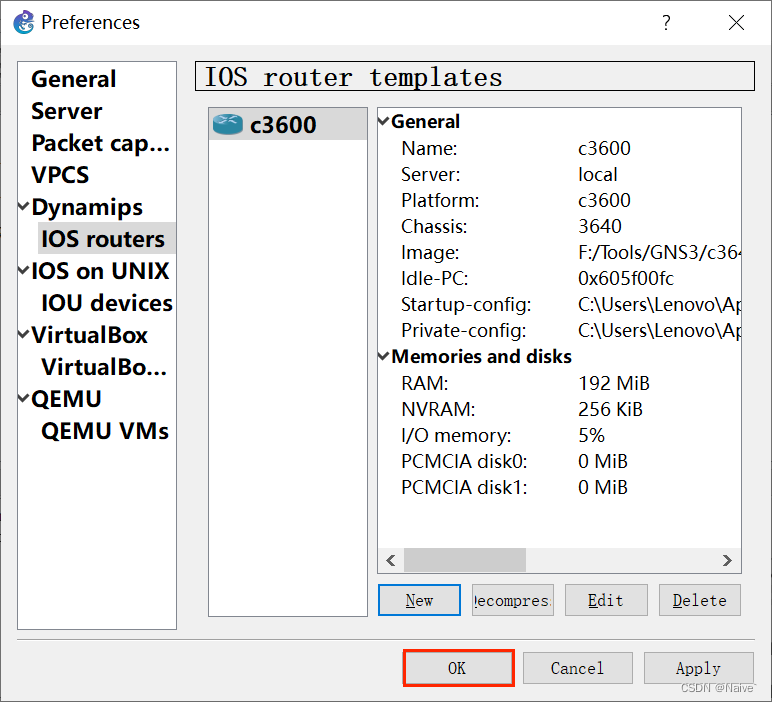

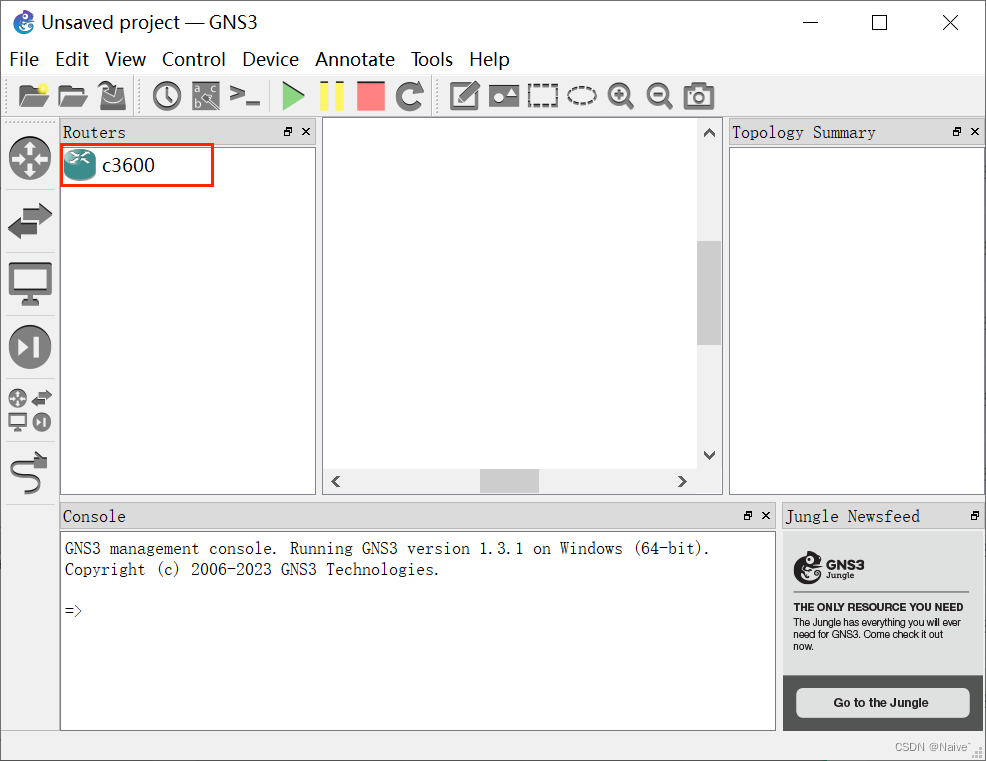

• 最后单击 OK 完成配置，配置完成后，就可以开始使用思科路由器
