RAID2.0+技术

RAID 2.0+技术的产生

RAID 2.0+技术是华为公司在传统RAID技术基础上，设计研发的一种底层块虚拟化和上层LUN虚拟化相结合的双层虚拟化技术。

RAID 2.0+基本概念与关键技术

RAID 2.0+技术：

Redundant Array of Independent Disks Version 2.0+
独立冗余磁盘阵列2.0+版本

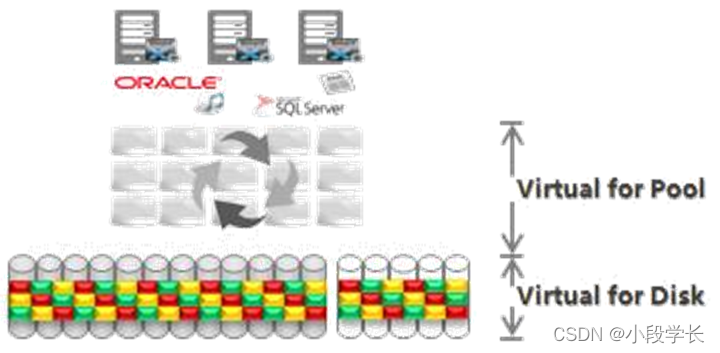

底层磁盘管理和上层资源管理两层虚拟化管理模式

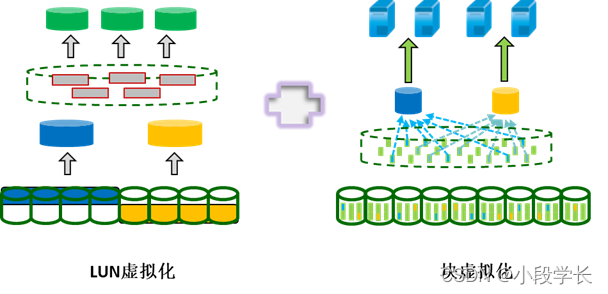

关键技术：

块虚拟化（Virtual for Disk）
LUN虚拟化（Virtual for Pool）

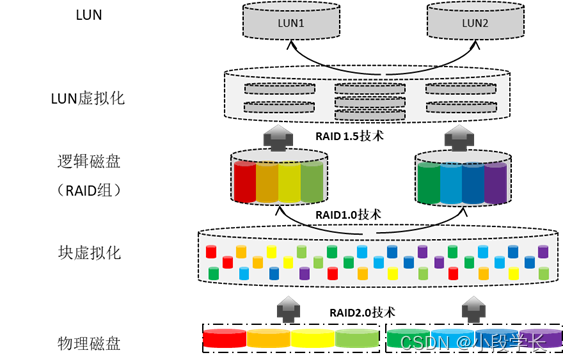

RAID 2.0+技术原理（1/2）

RAID 2.0+技术原理（2/2）

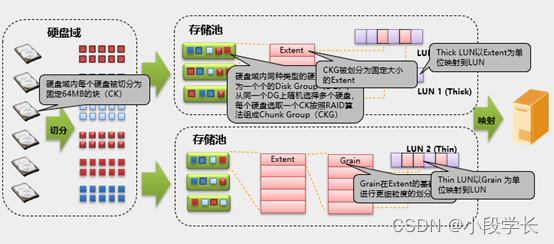

在RADI2.0+中，把硬盘域内每个硬盘切分为固定64MB的块（CK）,
硬盘域内同种类型的硬盘被划分为一个个的Disk Group（DG），
从同一个DG上随机选择多个硬盘，每个硬盘选取CK按照RAID算法组成Chunk Group（CKG）,
CKG被划分为固定大小的Extent, Thick LUN以Extent为单位映射到LUN,
Grain在Extent的基础上进行更细粒度的划分, Thin LUN以Grain 为单位映射到LUN。

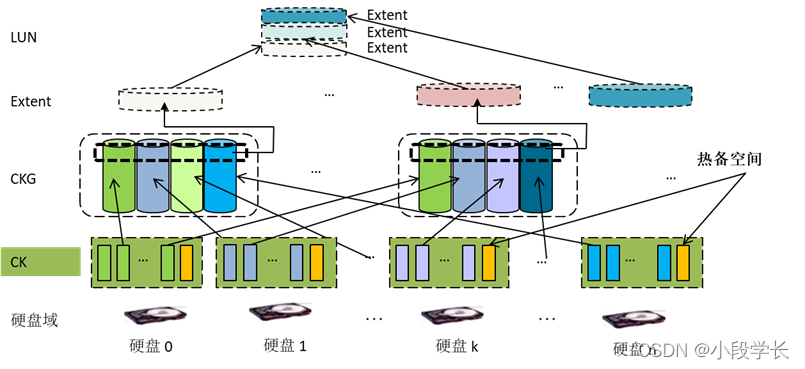

RAID2.0+关键原理

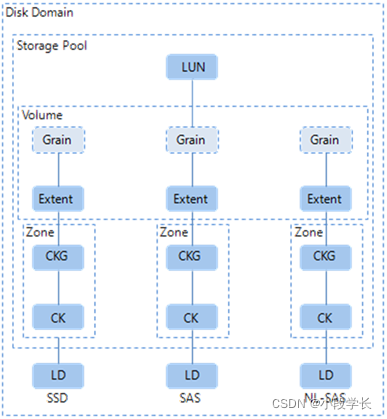

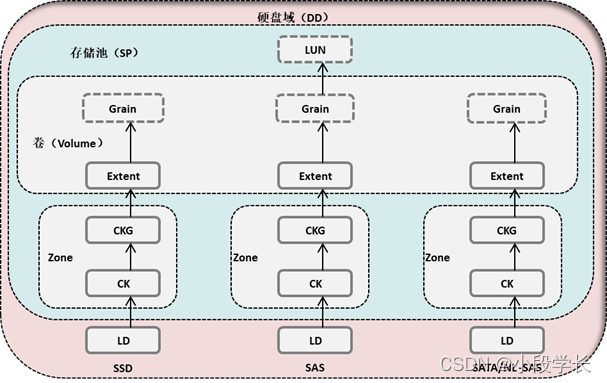

RAID 2.0+体系结构架构

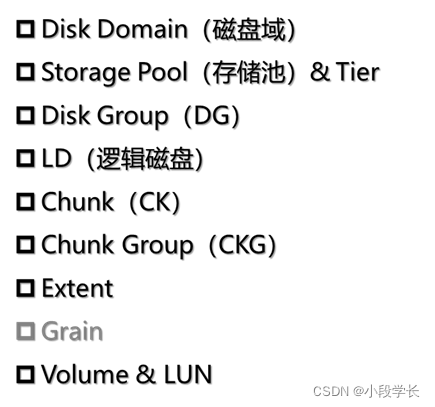

RAID2.0+软件逻辑对象
