绪论

在本学期我们对通信电子线路课程进行了较为系统的学习，本课程学习了通信电路原理，介绍通信系统中将基带信号变换到适于信道传输的射频信号及其反变换过程所需要的主要功能电路的工作原理、分析方法和典型电路，包括滤波器，高频率小信号放大器和功率放大器、正弦波振荡器、频率变换器、调制与解调电路、锁相环路与频率合成等。主要讨论发送与接收设备中所涉及的信号处理技术及一部分典型电路，即属于信号传输的技术与电路。从信号传输角度看，发送设备的主要任务是把基带信号变换到适合在信道中传输的形式，接收设备的主要任务是把经过信道传输信号复原成基带信号，这里涉及信号变换的理论和技术及实现这些变换功能的电路。

本次实训的任务是完成超外差式收音机的组装与调试。通过这次实训可以让我们更进一步理解巩固所学的基本理论和基本技能。基于所学知识了解收音机的工作原理，学会用理论知识来分析电路。同时，要能够熟练地掌握焊接技术，培养运用仪器仪表检测元器件的能力，以及焊接布局安装调试电子线路的能力。培养及锻炼，我们测试检查实际电子线路中故障的能力，加强对电子工艺流程的理解熟悉。能够熟练使用万用表和焊枪，可以独立完成一台正规收音机的焊接工作，提高自己的动手能力。

通过这次课程设计实训，能够从实践中更进一步地理解理论知识，培养严谨的工作作风，养成良好的习惯，也要培养团队意识和集体主义精神。为今后的学习和工作打下坚实的基础。

第一章课程设计目的与要求

1.1 设计目的

1、本次课程设计实训的目的在于培养学生动手能力，能够在实践中掌握理论知识，提升自己的能力。主要任务是完成超外差式收音机的组装与调试。通过这次实训可以让我们更进一步理解巩固所学的基本理论和基本技能。培养运用仪器仪表检测元器件的能力，以及焊接布局安装调试电子线路的能力。培养及锻炼，我们测试检查实际电子线路中故障的能力，加强对电子工艺流程的理解熟悉，能够对调试中遇到的问题进行合理的分析。

2、锡焊技术是电工电子工艺的基本操作技能之一。通过实训要求大家在初步掌握焊接技术的同时，增强自己的动手能力，注意培养自己在工作中细致耐心、一丝不苟的工作作风，以工匠精神的严格标准来要求自己。

3、学会与小组的团结合作，能够合理地分工，增强集体意识，增强自己与他人沟通协作的能力。

4、培养自己撰写论文的能力，能够有针对性地快速查找文献，帮助自己完成论文的写作。

1.2 设计要求

1、复习通信电路原理的基本知识内容，掌握发射机和接收机的原理过程，对一些典型的电路有熟悉的了解。

2、分析S66E超外差式收音机的电路原理以及各电路模块的工作过程和其在总电路中的作用。

3、能够对收音机进行调试和故障排除，从中发现问题、分析问题、解决问题。

第二章收音机原理及原理图

2.1 收音机的发展

收音机的工作原理就是把天线接收到的高频信号，经检波还原成音频信号送到耳机或喇叭，变成音波。1888年德国科学家赫兹，发现了无线电波的存在。1895年，俄罗斯物理学家波波夫宣称在相距600码的两地成功的收发无线电讯号。同年稍后，一个富裕的意大利地主的儿子，年仅21岁的马可尼在他父亲的庄园土地内也无线电波成功地进行了第一次发射。1901年马可尼发射无线电波横越大西洋。1906年，加拿大发明家费森登首度发射出声音。此后，无线电广播就此开始，收音机也进入了快速发展的阶段。

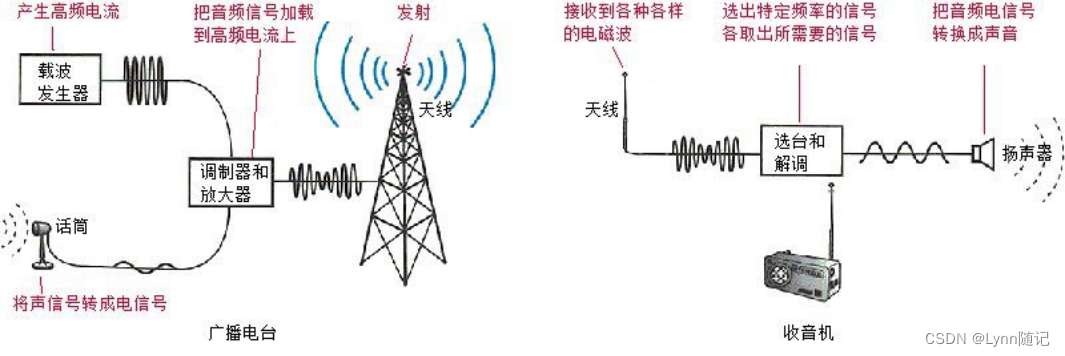

如图2-1是广播的工作过程，广播方式从调幅广播时代开始，经历了调频广播、调频立体声广播、数字音频广播等阶段。目前科学家正研究短波段的数字广播。民用广播所使用的频率经历了长波，中波，短波，超短波调频卫星调频广播等阶段。广播的传播距离和覆盖范围也从近距离到利用人造地球卫星进行全球广播等。收音机从矿石收音机，电子管收音机，晶体管收音机，集成电路收音机到使用微电脑处理器的数字调谐收音机。收音机的基本电路形式也从直接放大式到超外差式多次变频式电路，收音机的体积也从笨重变小到微型。

最初的收音机是属于一种直放式的收音机。其特点是从天上接收到的高频信号在检波以前，不改变原来的高频信号，比如900kHZ的电台信号，由天线接收被调谐放大，检波频率一直保持不变。而超外差收音机是把电台信号变成一个固定频率的中频信号，再放大检波。比如收音机天线收到900kHZ的信号，收音机内部的本地振荡器会产生一个信号，由两信号差频产生中频，再把中频信号放大再进行检波。超外差式收音机的优点是在整个接收频率范围内的信号的放大量是一致的，容易做高增益，所以超外差接收机的灵敏度高。

图2-1 广播的工作过程示意图

2.2 收音机的原理

收音机在通信过程中相当于接收机，所以其基本原理框图就是接收机的工作原理框图，在了解收音机的工作原理前先来复习通信电路原理课程中接收机原理。

图2-2 超外差接收机的组成框图

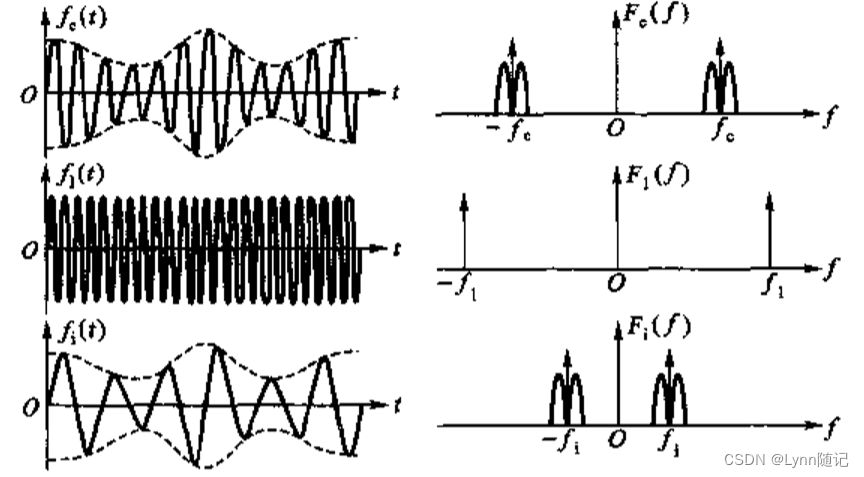

在接收设备中与传输信道相适应的耦合电路，将信号接收送入放大器放大，再经变换电路变换为基带信号。经放大后送给受信装置。超外差接收机是利用本地振荡器产生得到正弦信号与输入信号在混频器中混频。然后得到中频信号，中频信号的频率是预先确定的。如果输入信号载波频率改变，则相应改变本地振荡频率，使之仍能保持混频后的中频频率不变。根据其频谱图图2-3可以看出，输出的中频信号除了频率变化了外，其频谱结构与输入信号相同，因此中频信号中保留了输入信号中全部有用信息。

图2-3 超外差原理及其波形与频谱图

2.3 收音机模块电路分析

S66E六管超外差收音机由主要由输入电路、变频电路、中频放大电路、检波和自动增益控制电路以及音频放大电路组成。其工作方框图和整体原理图分别如图2-4和图2-5所示。

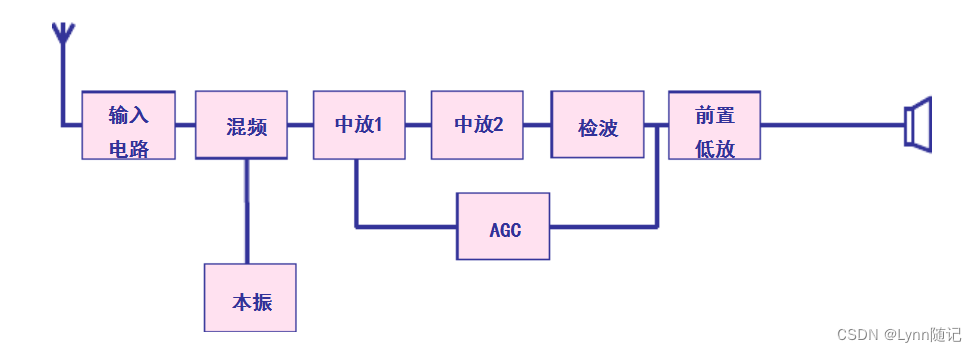

图2-4 S66E收音机工作方框图

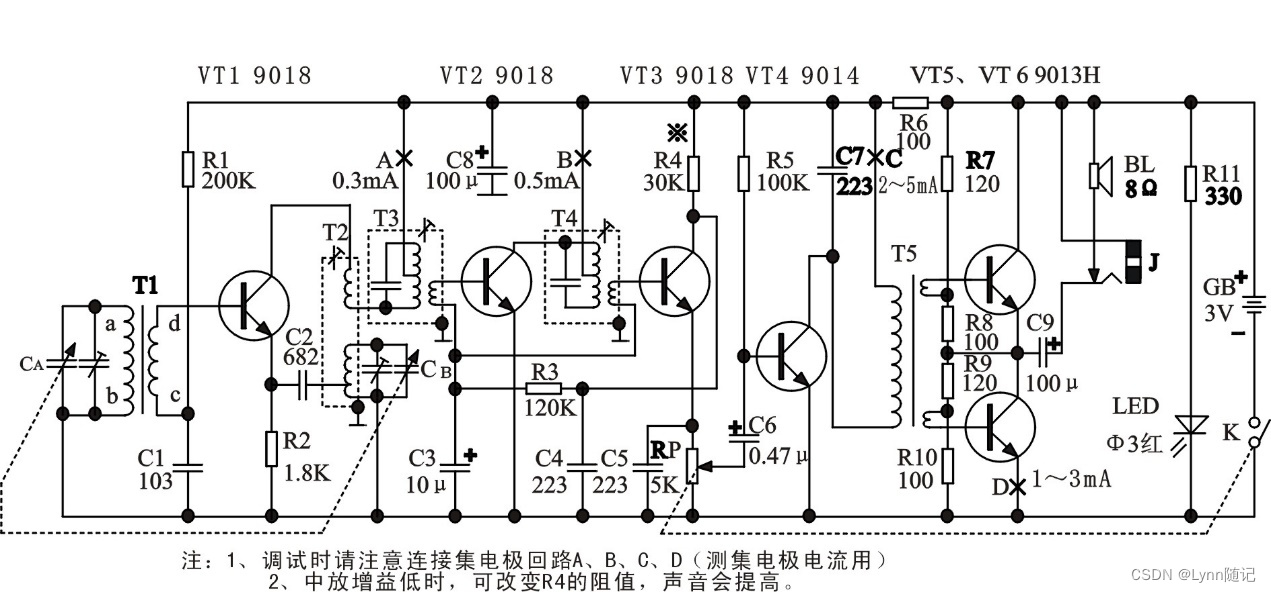

图2-5 S66E收音机原理图

2.3.1 输入电路模块

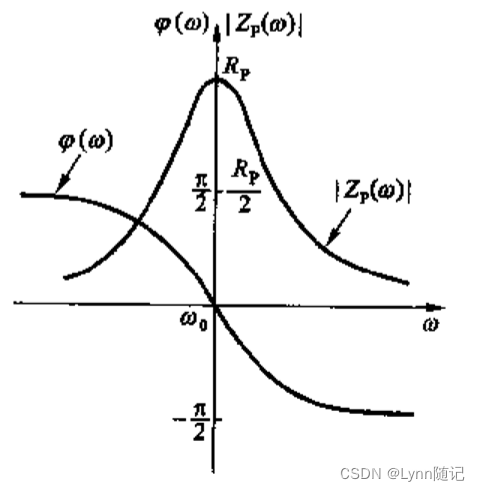

输入电路，又称调谐回路或者选择回路，输入电路的主要作用就是从天线上的高频信号中选择出所需要的频率信号，S66E超外差收音机的输入模块采用的是LC并联谐振回路，其回路阻抗特性如图2-6所示，可以表示出并联回路阻抗的膜及相角与工作频率的关系。可以看出，在ω0等于ω0时回路工作于谐振状态时，回路等效于一个纯电阻，其阻值为最大，而且等于Rp。随着ω0的偏离，其阻抗的模也会越来越小，可知，只有当接收的信号的频率是谐振频率时，该信号才能进入下一级电路。通过调整电容的大小就可以改变谐振频率，进而选择不同的信号。

图2-6 并联回路的阻抗特性

2.3.2 变频电路模块

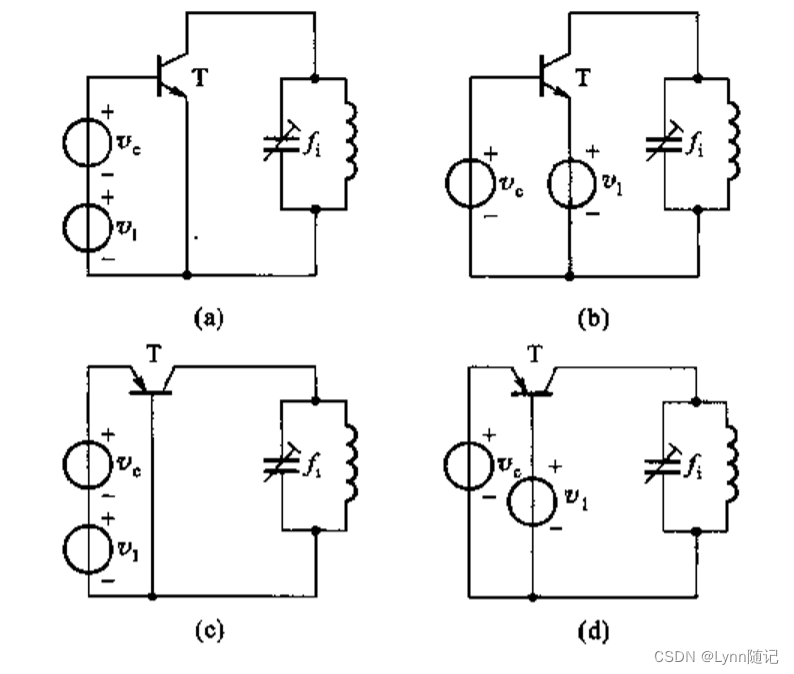

变频电路模块是由混频器、本机振荡和选频三部分电路组成。它的作用是将输入电路中选出的收音机信号与本机振荡器产生的振荡信号在混频器中进行混频，结果得到一个中频信号。目前常用的混频电路有三极管、混频器、二极管混频器和模拟相乘器构成的电路。如图2-7是常用的三极管混频器的几种基本形式。这些电路的共同特点是不管本振电压注入方式如何，实际上输入信号与本振信号都是加在基极和发射极之间，并且利用三极管转移特性的非线性实现频率变换。实际的工作过程中本振信号是振幅较大的正弦信号，可以利用它来控制三极管的小信号跨导。在变频电路的输出中，除了有需要的中频信号，还会有其他的组合频率信号，这些信号可能会对变频电路的输出信号造成干扰，所以说，变频电路是收音机很重要的一部分电路，它的质量对收音机的灵敏度和信噪比都会产生比较大的影响。

图2-7 三级管混频器的基本形式

2.3.3 中放电路模块

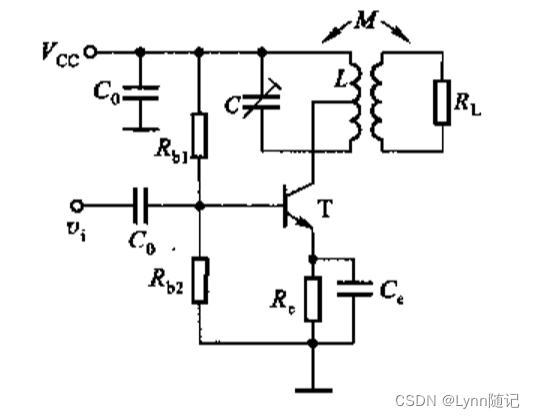

中放电路也就是中频信号放大回路，其主要作用就是对中频信号进行放大，一般采用多级级联的放大电路，中放电路采用的基本电路是高频小信号放大器电路，如图2-8是一种常见的高频小信号放大器电路图。

图2-8 高频小信号放大器电路图

在该图中，C0 是去耦电容，可以将电源电压Vcc中的开关噪声滤除，Rb1和Rb2通过分压提供静态工作点，输出端的负载是一个具有选频作用的LC并联谐振回路。

对于高频小信号放大器在接收机中的功能，要求它具有增益高、噪声低、通频带宽和工作稳定性好的特点。常用的展宽频带的方法是增加零点或用零极点抵消的方法，若要提高工作稳定性，可以考虑用共发-共基级联电路，利用失配原理，用牺牲共发放大器增益的方法来换取放大器电路的工作稳定性。

2.3.4 检波电路模块

检波就是指对已调信号进行解调的过程，它是将有用信号从已调信号中分离出来的过程，常用解调方法有相干解调和非相干解调，相干解调是将已调信号与一本地载波信号相乘，进而得出有用信号，非相干解调是利用某些元件的非线性特性对已调信号进行非线性变换，它不需要本地载波作为相干信号，常用的方法有峰值包络解调。

2.3.5 自动增益控制电路模块

自动增益控制电路的作用可以控制输出信号的相对稳定，当接收的信号是弱信号时，使放大器增益变大，当接收的信号为强信号时，可以控制放大器增益减小，从而保证输出信号稳定。其原理框图如图2-9所示。

图2-9 AGC电路的构成

输出信号Vo与基准电平VR进行比较，当Vo大于VR时产生一控制电压降低放大器增益，当Vo小于VR时控制电压使放大器增益增加，通过环路控制作用，无论输入电压增加还是减小，都能使输出电压维持在一个比较稳定的范围内。

2.3.6 音频放大电路模块

音频音频放大电路模块包括低频电压放大器电路模块和功率放大器电路模块。其中低频电压放大模块主要任务是把音频信号进行放大，使得后面的功率放大模块能够得到一个比较大的音频信号电压，使收音机有足够的音量。低频电压放大器工作在三极管的线性区，非线性失真小，电压放大倍数大，工作点稳定。常采用多级放大电路间耦合的形式。低频功率放大电路是用来推动扬声器工作的，是一种大信号放大电路。

第三章元器件及常用工具的认识

3.1 元器件

1、电阻

导体对电流的阻碍作用就叫该导体的电阻，电阻可以分为固定电阻和可调电阻，它们的区别是阻值是否可调。电阻还可以分为直插电阻和贴片电阻，这是按照电阻的安装方式区分的。另外，按照材料工艺分类，电阻可分为实芯电阻、线绕电阻、膜式电阻、敏感电阻。

导体的电阻通常用字母R表示，电阻的单位是欧姆，简称欧，符号是Ω。倍率单位有：千欧（KΩ），兆欧（MΩ）等。换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

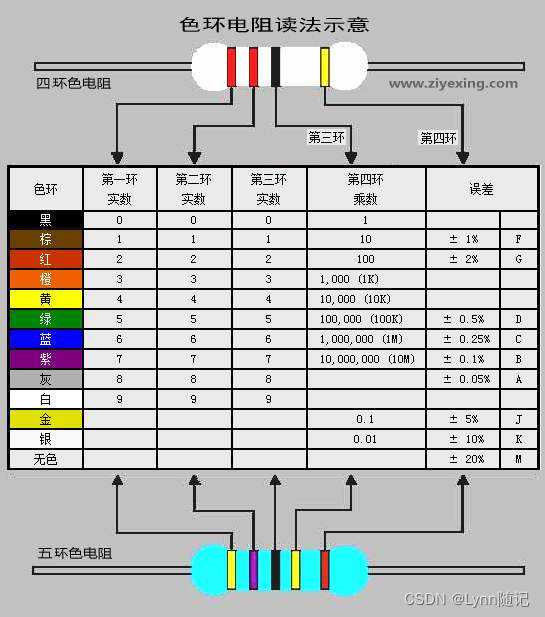

图3-1 色环电阻读法示意图

2、电容

电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。我们把电容器的两极板间的电势差增加1伏所需的电量，叫做电容器的电容。电容的特性主要是隔直流通交流。电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。它的用途较广，它是电子、电力领域中不可缺少的电子元件。主要用于电源滤波、信号滤波、信号耦合、谐振、隔直流等电路中。

3、电感

将电能转化为磁能存储起来的器件，其结构与变压器类似，电感器又称扼流器、电抗器、动态电抗器，用L表示。电感器与电容器的特性正好相反，它具有阻止交流电通过而让直流电顺利通过的特性，叫做通直阻交。电感器在电路中主要起到滤波、振荡、延迟、陷波等作用，还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等作用。最常见的作用就是和电容一起组成LC滤波器。

3、二级管

二极管是一种具有两个电极的电子元件，并且只允许电流由单一方向流过，反向时阻断电流。二极管有不同种类的分类，按材质可分为硅二极管和锗二极管，按用途可分为整流二极管，稳压二极管，检波二极管，发光二极管，光电二极管。常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。

4、三级管

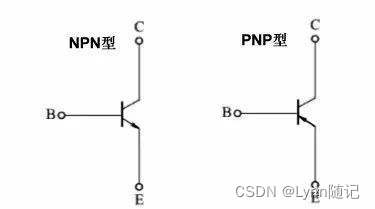

晶体三极管（简称三极管）是内部含有2个PN结，并且具有放大能力的特殊器件。它分NPN型和PNP型两种类型，如图3-2所示。

三极管最基本的作用是放大作用，它可以把微弱的电信号变成一定强度的信号，当然这种转换仍然遵循能量守恒，它只是把电源的能量转换成信号的能量罢了。三极管有一个重要参数就是电流放大系数 b。当三极管的基极上加一个微小的电流时，在集电极上可以得到一个是注入电流b 倍的电流，即集电极电流。集电极电流随基极电流的变化而变化，并且基极电流很小的变化可以引起集电极电流很大的变化，这就是三极管的放大作用。三极管还可以作电子开关，配合其它元件还可以构成振荡器。

图3-2 三级管

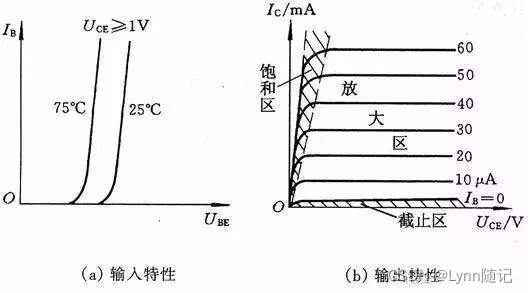

三极管的输入输出特性曲线如图3-3所示，当发射结正偏，集电结反偏时，三极管处于放大状态。当发射结正偏，集电结正偏时，三极管处于饱和状态。当发射结反偏，集电结反偏时，三极管处于截止状态。

图3-3 三级管的输入输出特性曲线

5、变压器

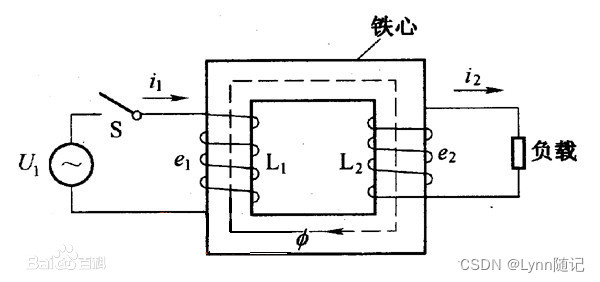

变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。它可以变换交流电压、电流和阻抗。最简单的铁心变压器由一个软磁材料做成的铁心及套在铁心上的两个匝数不等的线圈构成，如图3-4所示。

图3-4 变压器

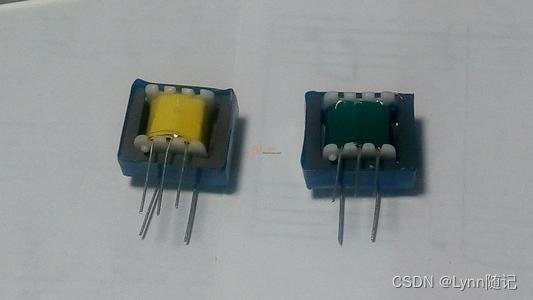

图3-5 变压器实物图

在收音机中有一种变压器叫做中频变压器，又称中周。

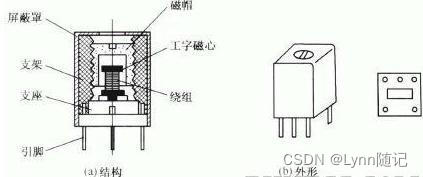

中频变压器，是超外差式晶体管收音机中特有的一种具有固定谐振回路的变压器，但谐振回路可在一定范围内微调，以使接入电路后能达到稳定的谐振频率，中周在电路中的作用主要是；电压信号放大、信号耦合、监频。收音机中频变压器的结构如图3-6所示，它一般由磁芯、线圈、底座、支架、磁帽及屏蔽罩组成，由于使用磁芯和磁帽构成闭合磁路，使得变压器具有较高的品质因素和较小体积的特点。收音机中的中频放大器工作频率为465kHZ，用谐振回路作为负载，采用LC并联谐振方法，回路在谐振时阻抗最大，回路产生的谐振电压用中频变压器耦合到下一级电路。

图3-6 中频变压器结构及外形图

6、电位器

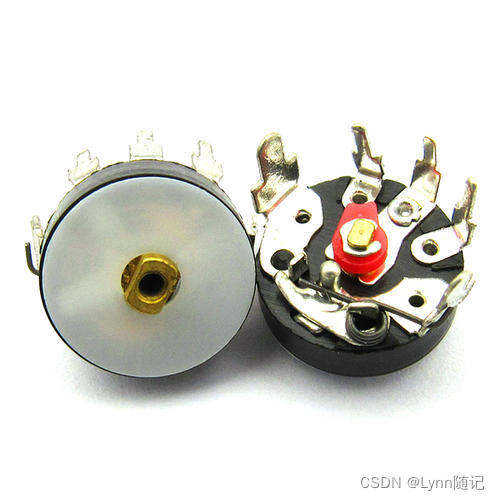

收音机的电位器通常是一个可变电阻，通过调节电阻值的大小来控制输出音频电流的大小，从而改变声音大小。它是一种有三个引出端子的电阻元件，其中两个固定端子间有定值的电阻，另一端可通过触点在这个电阻体上滑动，滑动端与固定端的电阻值随滑动端的位置改变而变化。实物如图3-7所示。

图3-7 收音机电位器实物图

3.2 所用到的工具

1、万用表

数字式万用表是以数字来显示参量数值的，在使用万用表之前，应先进行“机械调零”，即在没有被测电量时使万用表指针指在零电压或零电流的位置上。在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。

万用表有红，黑笔，一般红表笔为“+”，黑笔为“-”。表笔插放万用表插孔时一定要严格按颜色和正负插入。测直流电压或直流电流时，一定要注意正负极性，测电流时，表笔与电路串联，测电压时，表笔与电路并联。用万用表测量电阻时，首先应该将表笔短接，拧动调零电位器调零，使指针在欧姆零位上，调到相应的电阻档位后，表笔直接跨接到电阻两端就可以了。

2、电烙铁

电烙铁是最常用的焊接工具，新的电烙铁使用之前，先使其镀上一层锡，，可以防止焊接过程中，烙铁头的氧化。电烙铁要使用220V的交流电压，使用时要注意用电安全，插上电源前，检查电烙铁的电线是否有损坏，烙铁头是否有松动，使用过程中，不可用力敲击，不能到处乱放，以免发生危险。

3.3 焊接过程

焊接前，检查电路板和元器件是否完好无损，检查电烙铁是否能够正常使用，准备好焊接的辅助工具，测好各个电阻值的大小，将其插在电路板的相对应位置上，在确保焊接过程可以安全有序地进行后就可以开始焊接了。

焊接时，焊接时要保证每个焊点焊接牢固，接触良好，要保证焊接的质量。焊接的焊点应该是光亮圆滑而无毛刺的，锡的量适中。锡和被焊物融合牢固，不应有虚焊和假焊。虚焊是指焊点处只有少量的锡焊住，容易造成接触不良，时通时断。假焊是指表面上看起来像是焊住，实际上并没有焊上。虚焊和假焊这两种情况会给电子制作的调试和检修带来极大的困难。同时焊接时要控制好时间。时间太长，电路板容易被烧焦或者是铜箔脱落。操作过程中要注意用电安全，遵循“先接线后通电，先断电后拔线”的原则进行操作。在操作过程中如果发现声响、冒烟、焦臭等不正常现象，应立即断开电源，找出问题排除故障。

焊接完成后，进行检查及时地发现问题并且纠正。拔开电源，将电烙铁放回原处，可以在可以利用余热在电烙铁上镀上一层锡保护保护烙铁头。

第四章收音机的组装与调试

4.1 收音机的组装

（1）检查元器件是否完整，是否有遗漏，以及元器件是否完好，能否正常工作，有无破损。

（2）用万用表测量电阻阻值，将其插入到电路板的相应位置，或者直接根据电阻的色环读出电阻阻值的大小。

（3）将电容焊接到电路板的相应位置，同时，要注意电容的正负极，观察其引脚的导线，长的为正极，短的为负极。

（4）焊接电位器、中频变压器。要能够正确识别元器件，找到相应的元器件并且焊接到电路板上。

（5）焊接晶体三极管，注意晶体三极管的各个级，由于三级管属于比较怕热的元器件，所以尽量放在后面焊接。

（6）焊接耳机插座，由于耳机插座是塑料外壳，所以焊锡在焊接过程中不要停留太长的时间，以免烫坏插座，导致接触不良。

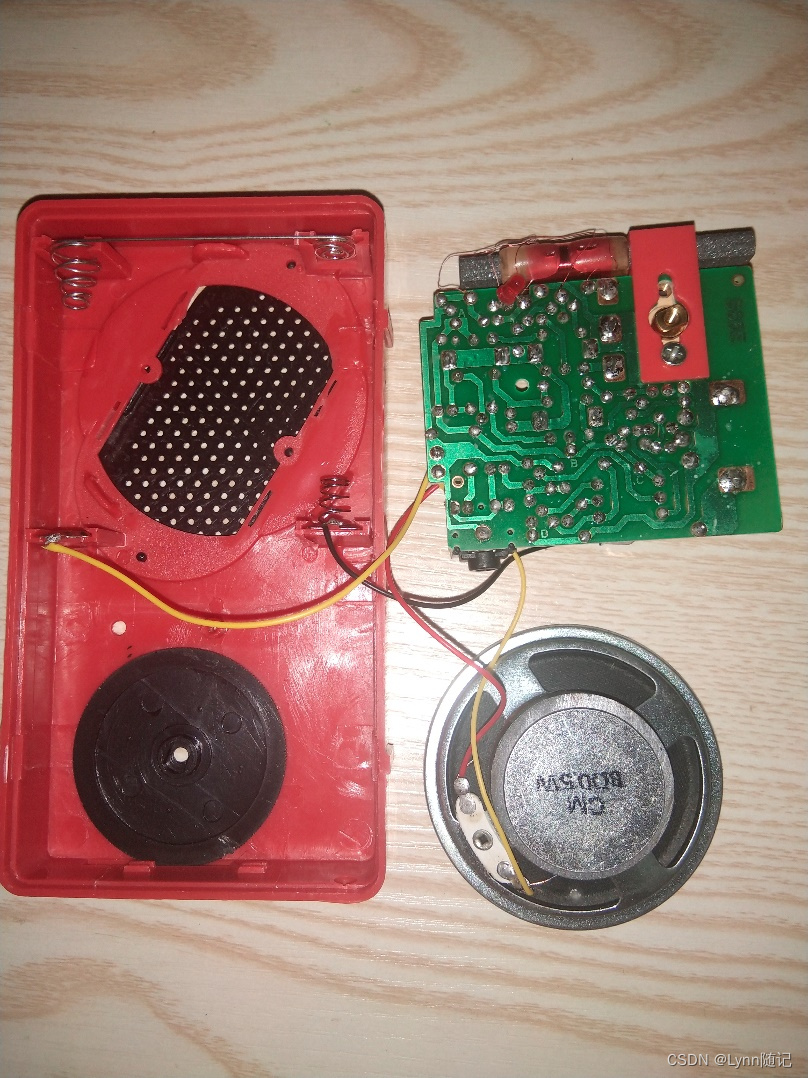

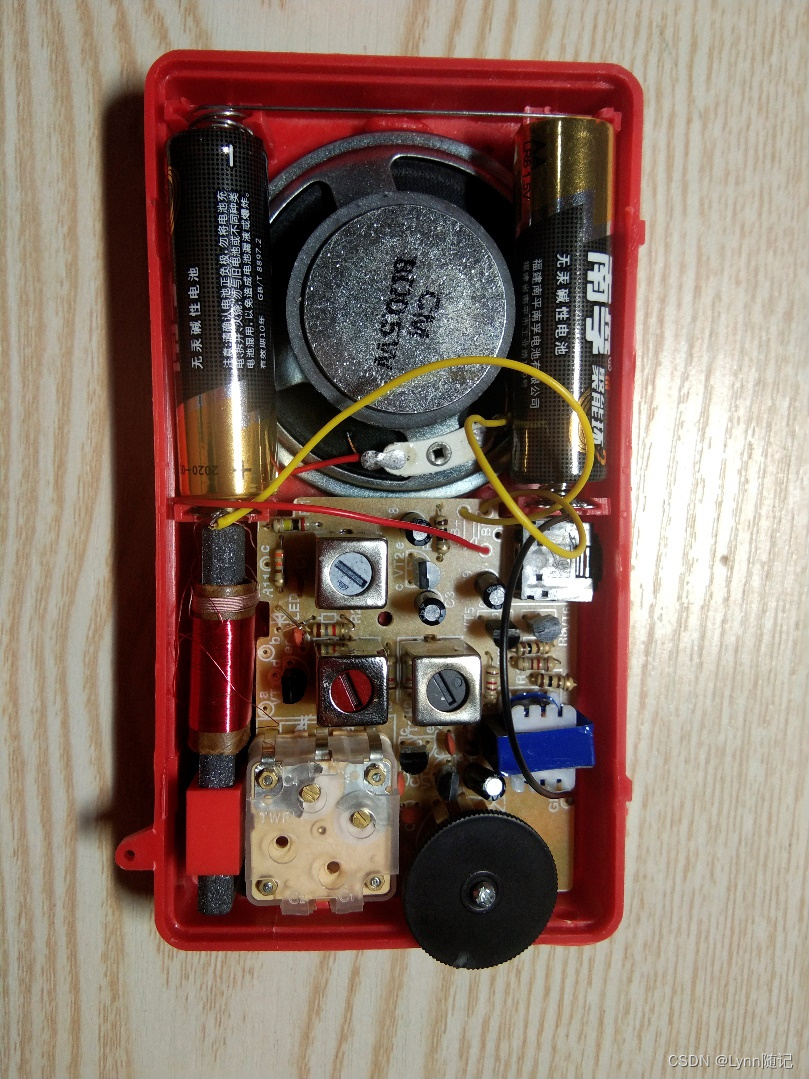

（7）组装完成磁棒线圈、扬声器、电源等剩余器件。组装时还要注意不要过于用力，否则会把焊好的点给弄坏，在组装双联拨盘时，要整理整理旁边的导线以及元器件的高低，使其在转动的过程中不被导线或者旁边的元器件卡住。保证调频的正常进行。

4.2 收音机的调试

完成收音机的组装后进行调试过程，按照说明书要求，先将电位器开关关闭，在电源接通的情况下，用万用表测量电位器开关两端的电流，若电流大小在10mA以内，说明可以正常通电，然后打开电位器的开关，依次测量电路板上标注了D、C、B、A的四个点的电流，按照说明书要求，D点电流应该在1-3mA内，C点电流在2-5 mA内，B点电流大约为0.5 mA，A点电流在0.3mA左右，符合上诉的范围时就可以将这四个点焊接起来，电路就接通了。此时，可以调节电位器来增加或者降低音量，调节双联拨盘改变谐振频率，收到电台，在符合教学要求，可以接受到三个以上的电台后就可以将收音机的外壳安装上，完成整个收音机的制作。

第五章故障检修与处理

5.1 检修原则与步骤

1、检修原则

先简单后复杂；先机外后机内；先电源后电路；先直流后交流；先低频后高频。

2、检修步骤

（1）通过原理分析，判断故障发生的部

（2）经过测量，找出故障点，即损坏元件

（3）更换合格元件，检查收音机性能。

5.2 故障检查方法

1、电源检查方法

电源提供电路工作的能量，若电源发生故障，则整个电路都无法正常工作，检查电源电压时，先断开电源开关，用电压表测量电池两端电压，电压为0则电池没接触好或无电；电压低于额定值则电池电不足。在电源电压正常时接通电源开关，测量电源电压，若电压仍低则说明电路有短路故障，应立即关断电源。在电源电压正常时，将音量电位器置最小，测电源电流，若测得电流过小或为0，则电路有部分开路或完全开路，如限流电阻、三极管、印制电路、电源引线等开路；若电流较大，则机内有短路处，可分别断开各供电支路判断故障点，如电源滤波电容漏电、三极管穿透电流过大、元件间短路等。

2、直观检查法

直观检查法是检修晶体超外差收音机最基本的方法之一，对检修收音机的表面故障是很有效的。直观检查就是利用人的感官对设备进行检查。该法可以初步判断收音机的故障性质。观察电源、电池、插座接线、接触点是否连接良好；各元件有无烧焦生锈、霉断、相碰、坏损、松动等现象；各焊点有无脱焊、连接不良情况。听声音质量是否正常；机器内部有无异常响声，用手或工具（可带电操作）触动元件、连线、焊点，检查有无松动、虚焊、断开现象；触摸元件发热程度。

3、测量法

对电路相应点的电压、电流进行测量，这种方法比较适用于电路故障模块已近确定的情况下对某个部分测量，同时要对模块电路的原理有比较熟悉的了解，能够计算出相应点的电压电流。但是，若无法确定故障范围，要测整个电路中各个模块的电压电流就非常的复杂，目标不够明确，故障分析就较难排除。

4、替换法

可以利用手中已有的相同元器件替换掉电路中的某个元器件来测试是否是元器件故障问题。同时，使用这个方法也要首先能够分析出故障的电路模块。拆卸元件时应使用吸锡器，切记硬取，同一焊盘不应长时间加热以及重复的拆卸，以免损坏。

5.3 常见故障问题

1、若是发生完全无声的故障现象，可能的原因有电池耗尽干枯；电源开关接触不良或通断不理想；外接电源插孔接触不良引起电源不通；音量电位器上的电源开关损坏；扬声器坏或连接断线耳机插孔有故障，信号送不到扬声器；电源滤波电容击穿短路；晶体管或者是集成电路损坏，或者是有虚焊点；电路中的耦合元件损坏使得信号无法耦合至下一级电路。

2、若是发生收不到电台的故障，可能是本地振荡器停振、中频放大器调乱或者输入调谐回路坏了。这时应该对本地振荡器进行检查，对中频放大器重调使其达到调谐频率。

3、若是收音机的灵敏度比较低，可能是中放失谐，无法接收到正确频率的信号。或者是检波电路的性能比较差，导致检波电路的输出信号失真。应该对故障电路进行重调或者更换元器件。

4、若出现声音失真的现象，可能是喇叭损坏，或者是低放工作点不正常，中放工作点不正常，应对相应的电路进行检修。

5、若是电路出现时好时坏的故障，可能是电路有虚焊点或者是接触不良。这时应该检查一下电路的焊点是否牢固，元器件是否接触良好。

6、若是出现混台的故障，可能是输入的调谐回路的频带太宽，导致电路的选择性不够好，品质因数下降。应调整谐振回路的性能，调整电容或者电感元器件，使电路降低频带带宽，提高品质因数。

小结

在这次收音机的课程设计实训中，我和我的小组成功地完成了收音机的焊接以及报告写作。在开始焊接前，我们查找了大量的相关资料。了解了收音机的发展历史、广播的工作过程、收音机的原理，收音机的种类有很多，而此次课程设计实训我们用到的收音机是一种超外差式收音机，超外差式收音机相比于一般的收音机会有比较优良的性能。在理论知识准备完毕后我们开始了焊接工作。

焊接收音机时主要是将各种元器件焊上电路板，然后进行测试和调试，但是，在刚开始焊接时，除了一般常见的元器件，有很多元器件都不认识，特别是在收音机中用到的双联电容、中频变压器、电位器等等，由于元器件表面没有标识名称，所以得要自己去查找相关资料。在查找资料的过程中，不仅认识了这些元器件，而且还通过一些资料了解了它们的工作原理，加深了自己对整个电路的理解，同时也为自己后面的调试过程提供了更大的方便，能够快速找出元器件并且测试相关指数，找出问题。在焊接时，锻炼了自己的动手能力，提高了自己对焊接技术的熟练程度。

进行调试的过程中，我们学会了如何去查找问题，快速有效地对症下药，并且在与其他同学交流问题的过程中，了解了收音机调试中经常出现的问题以及解决方法。在系统地学习了故障的检修原则和步骤后，能够对焊接完成的收音机进行故障问题检修。

通过这次收音机的课程设计实训，我不仅加深对课程内容的理解，而且在焊接调试的过程中还了解了收音机的电路原理、元器件的使用、焊接注意事项、调试方法等等，我还通过撰写论文学会了如何专业地查找文献，如何对论文格式进行规范，进一步加深了我对Word文档的熟练程度，对我以后的学习和工作都有很大的帮助。

谢辞

通过这次课程设计实训让我对通信电子线路这门课程有了更加深刻的理解，同时也进一步的深化了自己对超外差接收机的原理认识。通过焊接提高了自己的动手能力，通过撰写论文提高了自己查找资料的能力，通过小组合作提高了自己团结协作的能力。同时通过这次实训，让我能够有机会将理论学习的知识运用到实际的生产生活中，一方面加深了理论的认识，另一方面了解了实际应用的重要性。从实际的应用中不断地更正以前的错误思维，从中学会培养自己独立思考的能力。

另外还学会了元器件的识别与测量，基本的焊接工具的使用，掌握了焊接的基本方法。在焊接的过程中也遇到了虚焊与假焊的情况，这对电路后面的测试与调试产生了比较大的影响，但是在自己进一步的仔细检查中，发现并且纠正了这个问题。

通过对S66E六管超外差式收音机的焊接，让我进一步的理解了谐振回路，混频回路，高频小信号放大回路，解调回路，自动增益控制回路等电路的原理。学会了对收音机的故障检修与处理，掌握了检修的原则与步骤，以及常见的电路检修方法，能够对常见的收音机故障问题进行分析，并且提出解决措施。对收音机的发展历史的了解，也让我认识到无线通信的发展，在当今的科技时代，无线通信拥有很大的优势，给我们的生活也带来了很大的便利，无线通信技术仍有很多的提升之处，而更加先进的技术就要靠我们去研究，未来更加美好的生活也要靠我们去创造。

这次的课程设计实训，对我今后的学习和工作都会有很大的帮助，产生了比较积极的影响，激发了我今后学习的兴趣。通过这次实训懂得了学习的重要性，了解到理论知识与实践相结合的重要意义。重要的不是学习知识，而是将学习到的知识应用到实际中。并且从中锻炼自己的学习能力，解决问题的能力。在今后的学习中，我也会更加注重理论与实际相结合的学习模式，提高自己独立思考的能力。

最后，感谢老师和同学在这次课程设计实训中对我的指导和帮助，今后我也将以更严格的标准要求自己。在学习中不断的进步，在实践中不断的提升，不畏前途艰险，勇于克服困难，不断的发现错误，不断改正，不断领悟，同时培养自己的工匠精神，追求更高的标准。
