单片机C51液晶显示器LM016L的操作方法

南枫_Y

已于 2023-10-31 20:26:24 修改

阅读量2.6w

点赞数 50

分类专栏：单片机文章标签：单片机 c语言嵌入式硬件

于 2021-11-15 09:00:41 首次发布

本文链接：https://blog.csdn.net/weixin_45986301/article/details/121327080

版权

单片机专栏收录该内容

2 篇文章

订阅专栏

单片机----南枫

配置流程（结尾有总程序）

单片机----南枫
一、在Proteus中配好电路图
二、打开K5软件进行编程
总结

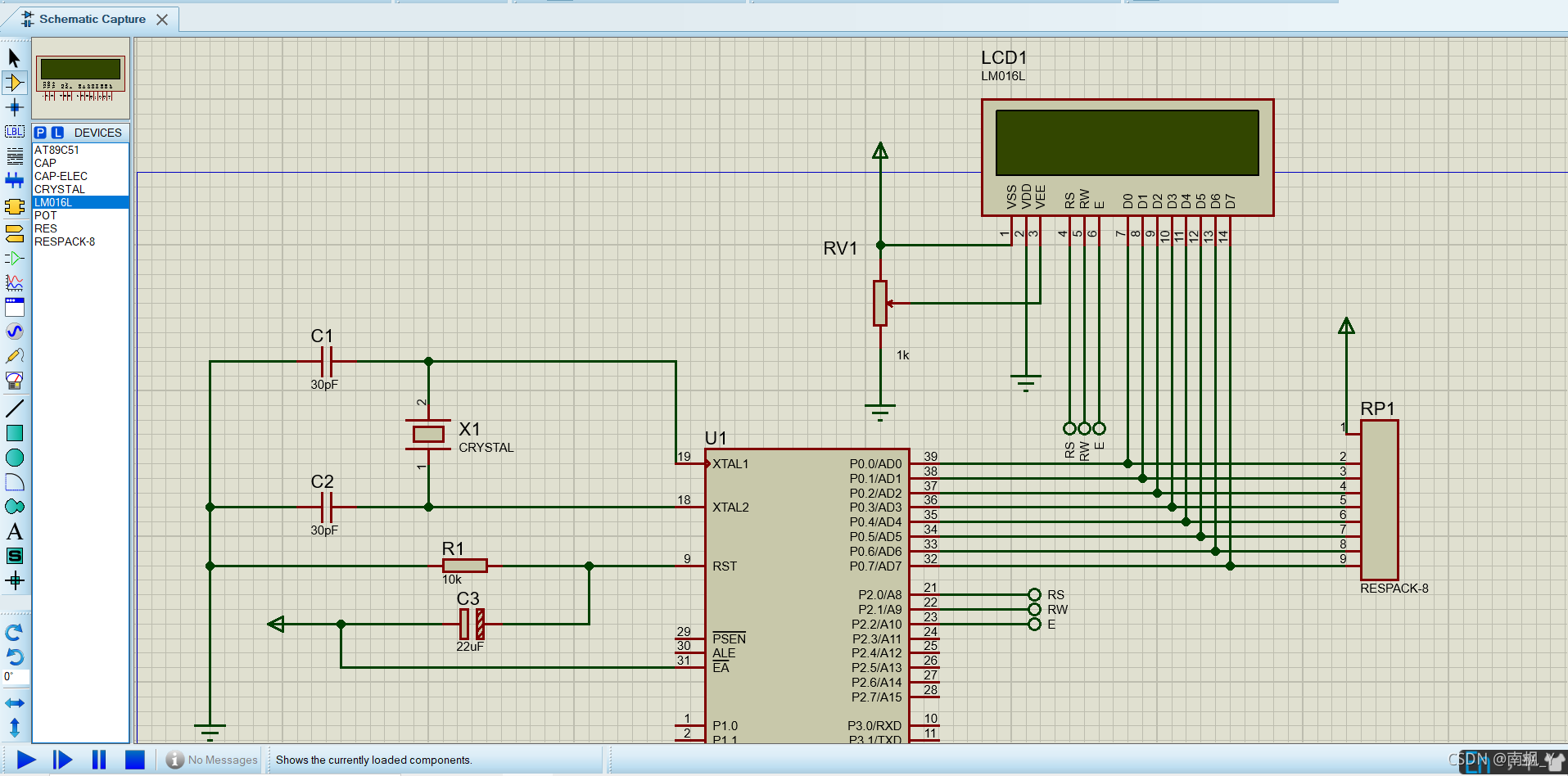

一、在Proteus中配好电路图

在这里插入图片描述

二、打开K5软件进行编程

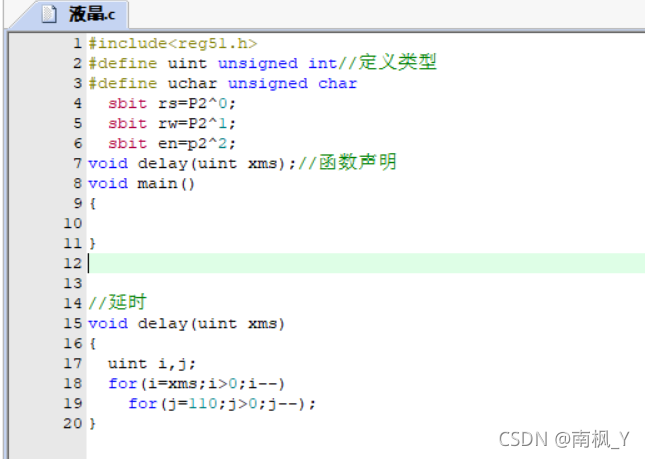

1.首先写初始结构

在这里插入图片描述

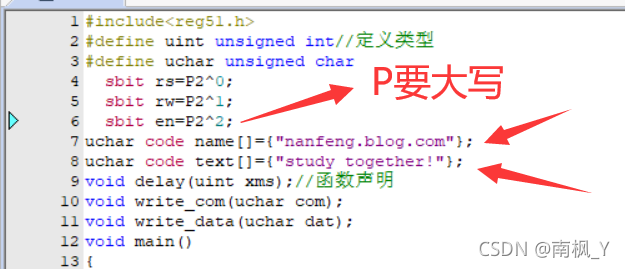

注：这里上面的应该为：sbit en=P2^2;
P需要大写，刚开始截图的时候未注意到，抱歉。

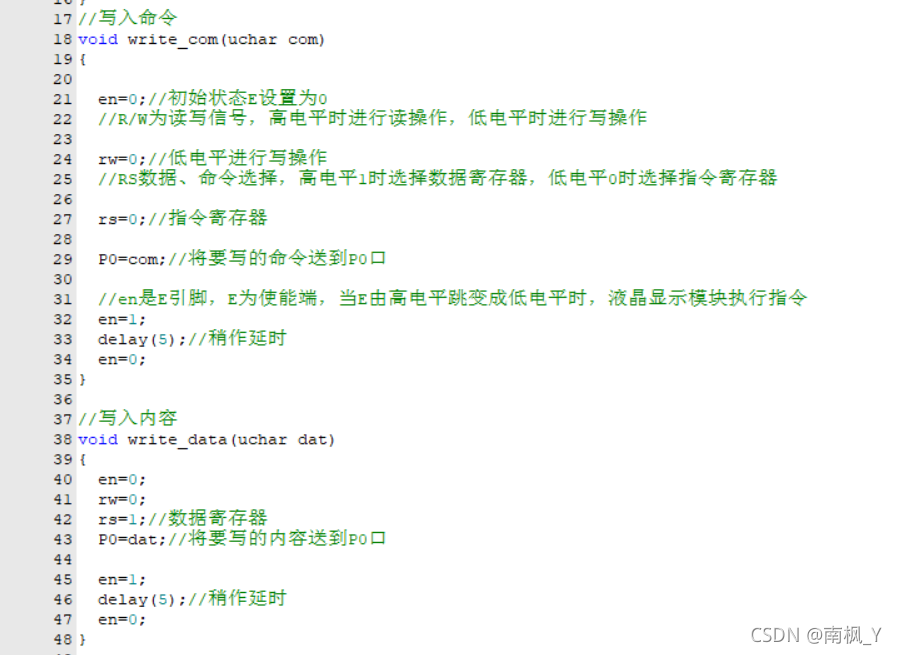

2.第二步、写入命令和写入内容

在这里插入图片描述

3.第三步、写想展示出的内容

在这里插入图片描述

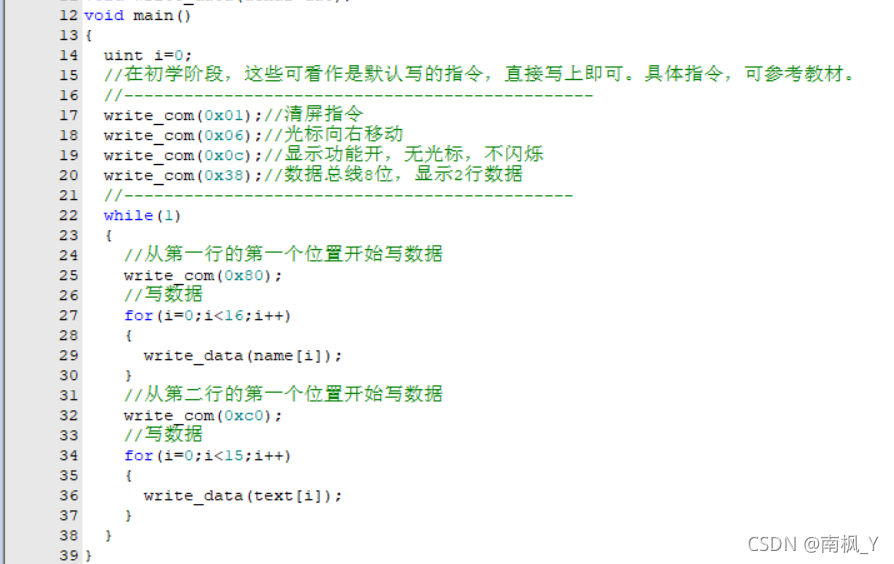

4.第四步、写主函数的程序

在这里插入图片描述

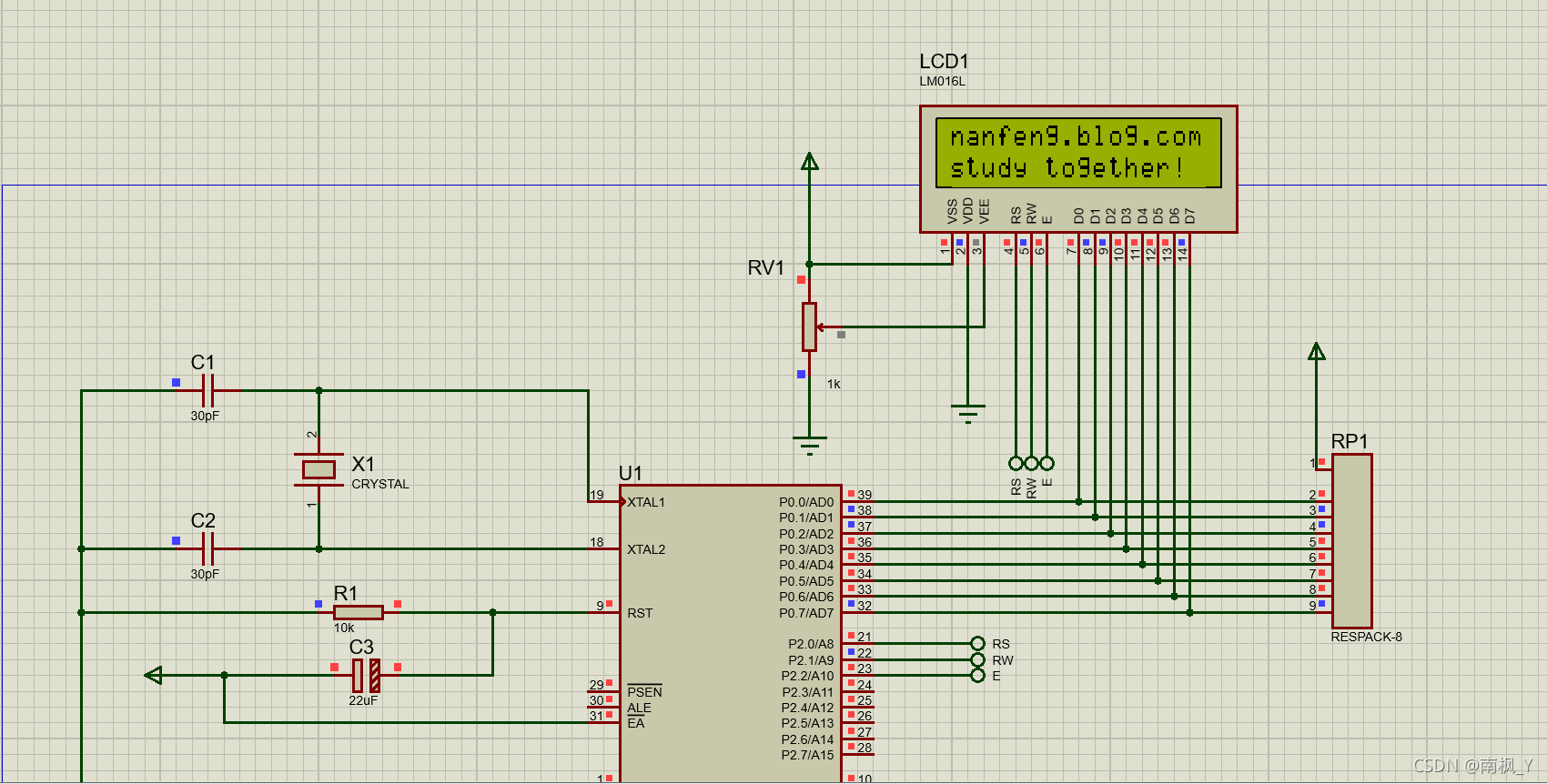

5.第五步、查看运行结果

在这里插入图片描述

附录（代码）

#include<reg51.h>
#define uint unsigned int//定义类型
#define uchar unsigned char
	sbit rs=P2^0;
	sbit rw=P2^1;
	sbit en=P2^2;
uchar code name[]={"nanfeng.blog.com"};
uchar code text[]={"study together!"};
void delay(uint xms);//函数声明
void write_com(uchar com);
void write_data(uchar dat);
void main()
{
	uint i=0;
	//在初学阶段，这些可看作是默认写的指令，直接写上即可。具体指令，可参考教材。
	//-----------------------------------------------
	write_com(0x01);//清屏指令
	write_com(0x06);//光标向右移动
	write_com(0x0c);//显示功能开，无光标，不闪烁
	write_com(0x38);//数据总线8位，显示2行数据
	//---------------------------------------------
	while(1)
	{
		//从第一行的第一个位置开始写数据
		write_com(0x80);
		//写数据
		for(i=0;i<16;i++)
		{
			write_data(name[i]);
		}
		//从第二行的第一个位置开始写数据
		write_com(0xc0);
		//写数据
		for(i=0;i<15;i++)
		{
			write_data(text[i]);
		}
	}
}
//写入命令
void write_com(uchar com)
{

	en=0;//初始状态E设置为0
	//R/W为读写信号，高电平时进行读操作，低电平时进行写操作

	rw=0;//低电平进行写操作
	//RS数据、命令选择，高电平1时选择数据寄存器，低电平0时选择指令寄存器

	rs=0;//指令寄存器

	P0=com;//将要写的命令送到P0口

	//en是E引脚，E为使能端，当E由高电平跳变成低电平时，液晶显示模块执行指令
	en=1;
	delay(5);//稍作延时
	en=0;
}

//写入内容
void write_data(uchar dat)
{
	en=0;
	rw=0;
	rs=1;//数据寄存器
	P0=dat;//将要写的内容送到P0口

	en=1;
	delay(5);//稍作延时
	en=0;
}

//延时
void delay(uint xms)
{
	uint i,j;
	for(i=xms;i>0;i--)
		for(j=110;j>0;j--);
}
