基于51单片机Proteus的液晶显示器LM016L仿真技术

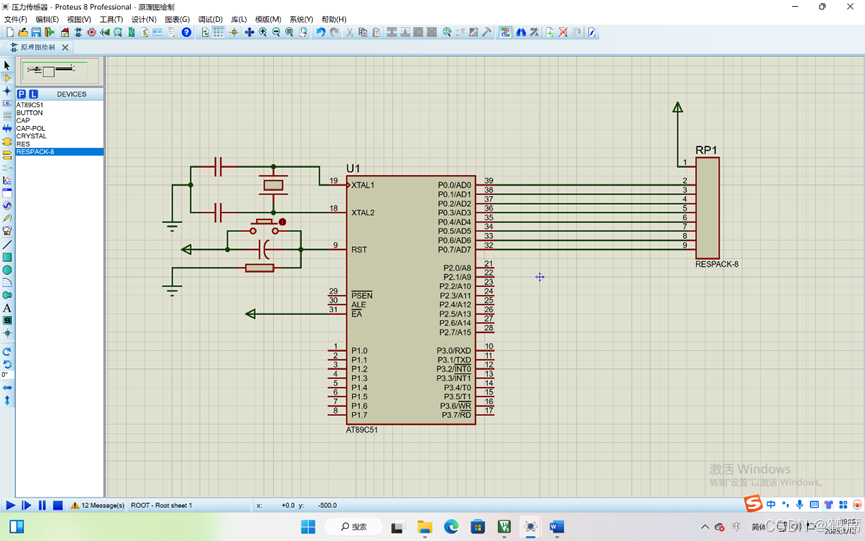

一、基于Proteus的C51单片机最小系统仿真，如图所示：

其中，最小系统添加元件包括AT89C51、晶振体CRYSTAL、30pF电容CAP、10K电阻、10uF的极性电容CAP-POL、按键Button与排阻RESPACK-8

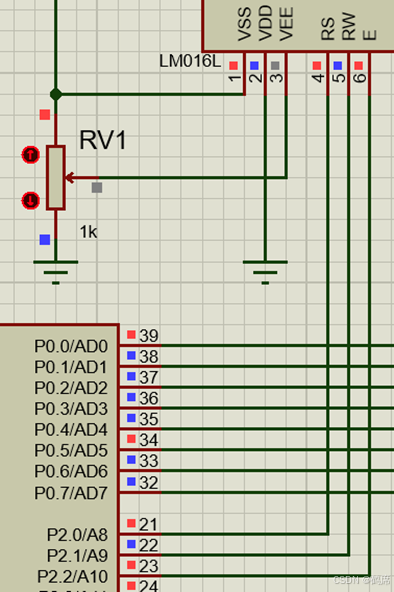

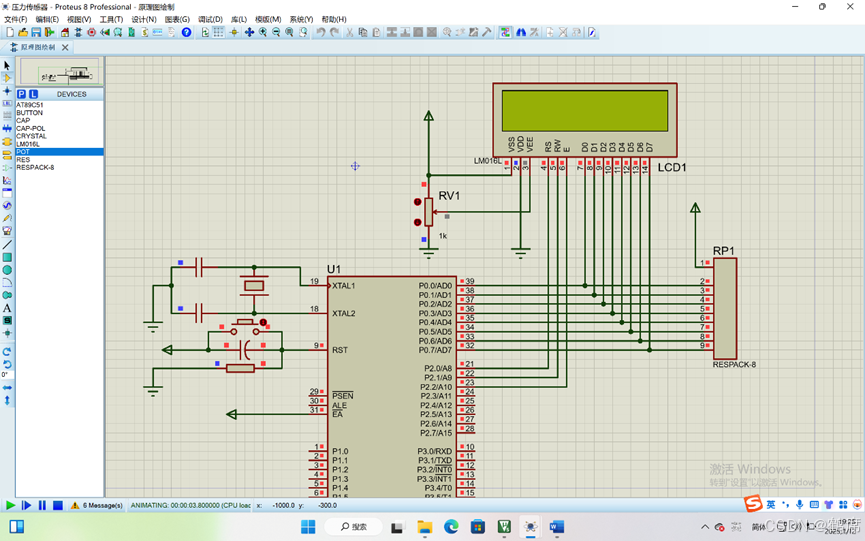

二、基于Proteus的C51单片机的液晶显示器LM016L仿真技术，如图所示：

其中，液晶显示器系统添加元件包括LM016L、滑动变阻器POT。

1.液晶显示器系统C语言编程：

（1）RS（寄存器选择）、RW（读写控制）、E（使能）介绍：

sbit rs=P2^0;  //液晶数据命令选择端

sbit rw=P2^1;  //液晶读写选择端

sbit en=P2^2;  //液晶使能端

RS引脚用于选择液晶模块的寄存器类型:

当RS=0时，选择指令寄存器，此时单片机向 LC
