3.2Packet Tracer - 配置初始交换机设置

Packet Tracer - 配置初始交换机设置

拓扑

背景信息

在本练习中，您将执行基本的交换机配置。您将使用加密密码和明文密码来保护对命令行界面 (CLI) 和控制台端口的访问。您还将学习如何为登录到交换机的用户配置消息。这些标语也用来警示未授权用户访问是被禁止的。

第 1 部分：检验默认交换机配置

第 1 步：进入特权 EXEC 模式。

在特权 EXEC 模式下，您可以使用全部交换机命令。不过，由于许多特权命令会配置操作参数，因此应使用口令对特权访问加以保护，防止未授权使用。
特权 EXEC 命令集包括用户 EXEC 模式中包含的命令和用于访问其余命令模式的configure 命令。
a. 单击 S1，然后单击 CLI 选项卡。按下 Enter 键。
b. 输入 enable 命令进入特权 EXEC 模式：

Switch> enable
Switch#

请注意特权执行模式下配置中提示符的变化。

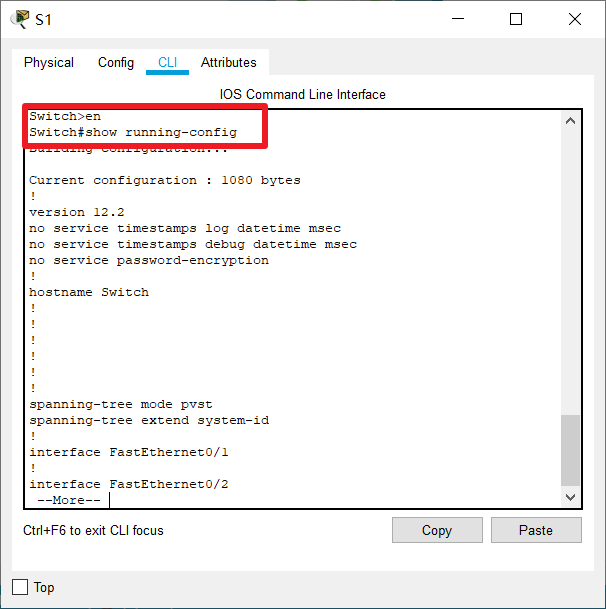

第 2 步：检查当前交换机配置。

a. 输入 show running-config 命令。

Switch# show running-config

b. 请回答以下问题：

1. 交换机有多少个 FastEthernet 接口？
2. 交换机有多少个千兆以太网接口？
3. 显示的 vty 线路值范围是什么？
4. 哪条命令将显示非易失性随机访问存储器 (NVRAM) 中的当前内容？
5. 为什么交换机响应 startup-config is not present？


第 2 部分：创建基本交换机配置

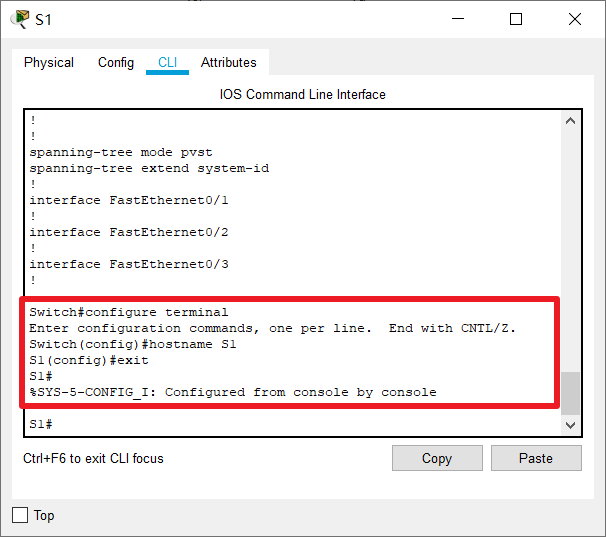

第 1 步：为交换机指定名称。

要在交换机上配置参数，您可能需要在各种配置模式之间切换。注意您导航交换机时提示符的变化。

Switch# configure terminal
Switch(config)# hostname S1
S1(config)# exit
S1#

第 2 步：保护对控制台线路的访问。

要保护对控制台线路的访问，请访问 config-line 模式并将控制台密码设置为letmein。

S1# configure terminal
Enter configuration commands, one per line.End with CNTL/Z.
S1(config)# line console 0
S1(config-line)# password letmein
S1(config-line)# login
S1(config-line)# exit
S1(config)# exit
%SYS-5-CONFIG_I: Configured from console by console
S1#

为什么需要 login 命令？

第 3 步：检验控制台访问是否受到保护。

退出特权模式，检验控制台端口密码是否生效。

S1# exit
Switch con0 is now available
Press RETURN to get started.

User Access Verification
Password:
S1>

注意：如果交换机没有提示您输入密码，则您未配置第 2 步中的 login 参数。

第 4 步：保护特权模式访问。

将 enable（使能）密码设置为 c1$c0。此密码用于保护对特权模式的访问。注意：c1$c0 中的 0 为零，而非大写字母 O。您在第 8 步中将此密码加密之前，不会将其当作正确密码。

S1> enable
S1# configure terminal
S1(config)# enable password c1$c0
S1(config)# exit
%SYS-5-CONFIG_I: Configured from console by console
S1#

第 5 步：检验特权模式访问是否安全。

a. 再次输入 exit 命令注销交换机。
b. 按 ，这次将会提示您输入密码：

User Access Verification
Password:

c. 第一个密码是您为 line con 0 配置的控制台密码。输入该密码返回用户 EXEC 模式。
d. 输入命令访问特权模式。
e. 输入您为保护特权 EXEC 模式配置的第二个密码。
f. 通过检查运行配置文件的内容检验您的配置：

S1# show running-config

注意控制台和使能密码都是明文形式。如果有人在您后面，可能存在安全风险。

第 6 步：配置加密密码可保护对特权模式的访问。

enable password（使能密码）应使用 enable secret 命令替换为新的加密密码。将使能加密密码设置为 itsasecret。

S1# config t
S1(config)# enable secret itsasecret
S1(config)# exit
S1#

注意：enable secret（使能加密）密码将覆盖 enable（使能）密码。如果两者均在交换机上配置，必须输入 enable secret（使能加密）密码才能进入特权 EXEC 模式。

第 7 步：检验使能加密密码是否已添加到配置文件。

a. 再次输入 show running-config 命令，检验新的 enable secret（使能加密）密码是否已配置。
注意：您可以将 show running-config 缩写为

S1# show run

b. enable secret（使能加密）密码显示什么？
c. 为什么显示的 enable secret（使能加密）密码与我们配置的不同？

第 8 步：加密使能密码和控制台密码。

正如您在第 7 步所看到的，enable secret（使能加密）密码已加密，但enable（使能）密码和 console（控制台）密码仍然以明文形式显示。现在我们使用 service password-encryption 命令将这些明文密码加密。

S1# config t
S1(config)# service password-encryption
S1(config)# exit

如果您在交换机上配置其他密码，它们将在配置文件中显示明文形式还是加密形式？说明原因。

第 3 部分：配置 MOTD 标语

第 1 步：配置当日消息 (MOTD) 标语。

Cisco IOS 命令集中包含一项功能，用于配置登录到交换机的任何人看到的消息。这些消息称为当日消息 (MOTD) 标语。应将标语文本括在引号中，也可以使用其他定界符，但定界符不能与 MOTD 字符串中出现的任何字符相同。

S1# config t
S1(config)# banner motd "This is a secure system.Authorized Access Only!"
S1(config)# exit
%SYS-5-CONFIG_I: Configured from console by console
S1#

1. 什么时候显示此标语？
2. 为什么每台交换机都应该有 MOTD 标语？

第 4 部分：将配置文件保存到 NVRAM

第 1 步：使用 show run 命令检验配置是否准确。

第 2 步：保存配置文件。

您已经完成交换机的基本配置。现在将运行配置文件备份到 NVRAM，确保所做的变更不会因系统重启或断电而丢失。

S1# copy running-config startup-config
Destination filename [startup-config]?[Enter]
Building configuration...
[OK]

copy running-config startup-config 命令最短可以缩写成什么？

第 3 步：检查启动配置文件。

哪条命令将显示 NVRAM 的内容？
文件中记录了之前输入的所有变更吗？

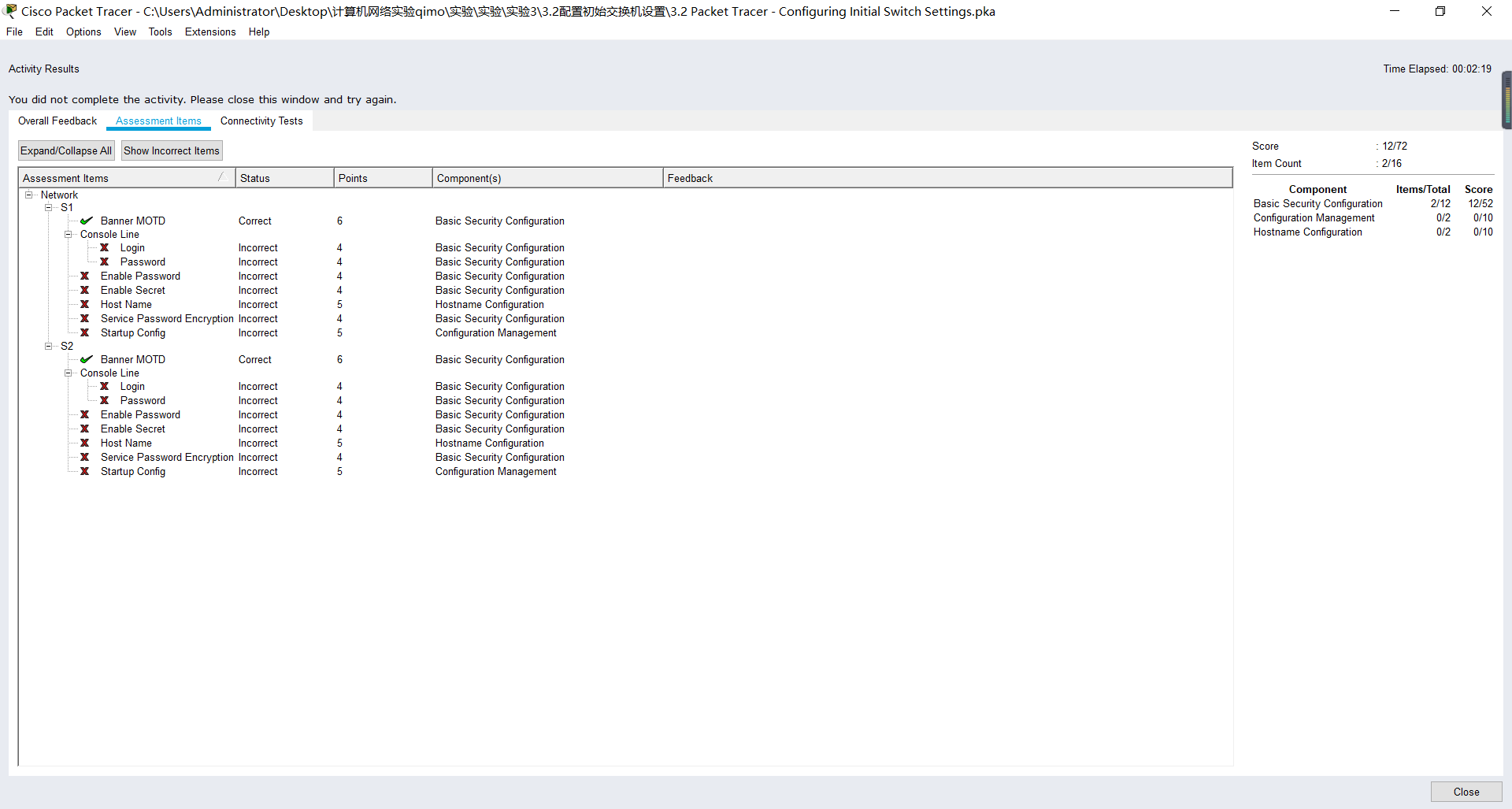

第 5 部分：配置 S2

您已完成 S1 的配置。现在需要配置 S2。如果您不记得命令，请参阅第 1 至 4 部分获取帮助。
使用以下参数配置 S2：
a. 设备名称：S2
b. 使用 letmein 密码保护控制台访问。
c. 配置使能密码 c1$c0 和使能加密密码 itsasecret。
d. 使用以下消息配置登录交换机时显示的消息：
Authorized access only. Unauthorized access is prohibited and violators will be prosecuted to the full extent of the law.
e. 加密所有明文密码。
f. 确保配置正确。
g. 保存配置文件，以免因交换机断电而丢失。

---
