在绘制原理图时,我们通常用到元件的“复制”,一般情况下我们都是直接“Shift+拖动”某个元件进行复制。
1)如果这样没有效果,可以在原理图界面中直接按快捷键“TP”进入“设置系统参数-Schematic-Graphical Editing”选项卡,把“粘贴时重置元件位号”的√去掉。如图所示

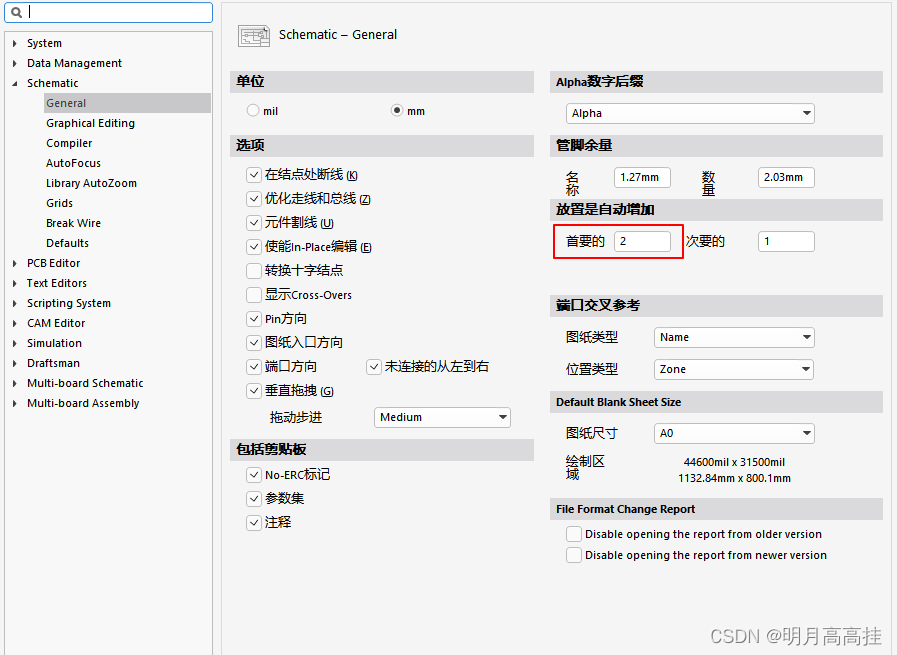

2)每拖动一次会复制一个元件,但是位号会进行“+1”递增。那如果我下个变成“+2”或者“+3”如何实现呢? 可以在原理图界面中直接按快捷键“TP”进入“设置系统参数-Schematic-General”选项卡。把“首要的”参数修改为“2”或“3”。
AD软件-元件快速复制
于 2024-06-09 20:10:41 首次发布
