基于51单片机的频率计数码管显示proteus仿真

地址： https://pan.baidu.com/s/1hVQSOwN-FLMh8_pw2x3MdQ
提取码：1234

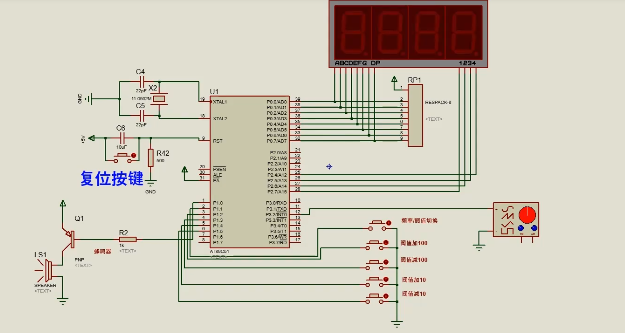

仿真图：

芯片/模块的特点：

AT89C52/AT89C51简介：

AT89C52/AT89C51是一款经典的8位单片机，是意法半导体（STMicroelectronics）公司生产的一系列单片机之一。它基于8051内核，并具有许多与其兼容的特性。

主要特点如下：

内部存储器：具有8KB的闪存（Flash）存储器，可用于存储用户程序和数据。这些存储器的内容可以通过编程器进行编程和擦除。

RAM存储器：配备了256字节的随机存取存储器（RAM），用于暂存数据和程序的变量。

外部扩展性：支持多种外部扩展设备的连接，包括外部存储器（如RAM、EEPROM）和外设（如ADC、LCD、UART等），通过外部硬件连接，可以扩展单片机的功能和应用。

通用I/O引脚：拥有32个可编程的通用输入/输出引脚，可用于连接外部设备和与其他芯片进行通信。

定时器/计数器：内置了3个16位定时器/计数器和一个可编程的串行定时器/计数器。这些计时器/计数器可用于实现定时功能、生成脉冲信号、测量时间间隔等。0

串行通信：支持串行通信接口，包括UART（串行异步通信）和SPI（串行外设接口），便于与其他设备进行数据通信和交互。

低功耗模式：具有多种低功耗模式，如空闲模式和电源下模式，在不需要执行任务的时候可以将CPU进入低功耗状态以节省能量。

宽电源电压范围：的工作电压范围通常为4.0V至5.5V，可以满足大多数应用需求。

在使用AT89C52/AT89C51芯片时，为了确保其稳定运行并延长其使用寿命，需注意以下关键事项：

1. 电源管理
   电压范围：AT89C52/AT89C51的工作电压范围为4.0V至5.5V，确保电源电压在此范围内，避免过高或过低的电压导致芯片损坏。
   去耦电容：在VCC和GND引脚之间添加0.1μF的去耦电容，以滤除电源噪声，确保电源稳定。
2. 复位电路
   复位引脚（RST）：复位引脚需要在上电时保持高电平（至少2个机器周期）以确保芯片正确复位。可以使用RC电路或专用复位芯片来实现可靠的复位。
   复位时间：确保复位时间足够长（通常为10ms以上），以避免复位不完全。
3. 时钟设置
   晶振选择：选择符合芯片规格的晶振，典型值为12MHz。确保晶振和负载电容（通常为20pF至30pF）匹配，以保证时钟信号的稳定性。
   时钟引脚：将晶振正确连接到XTAL1和XTAL2引脚，并确保电容接地。
4. I/O端口配置
   端口模式：在软件中正确配置I/O端口为输入或输出模式，避免端口冲突。
   电流限制：每个I/O引脚的最大输出电流为20mA，整个端口的电流不应超过80mA，以防止芯片过热或损坏。
5. 编程与擦写
   编程器：使用支持AT89C52/AT89C51的编程器进行代码烧录，确保编程电压和时序正确。
   擦写次数：AT89C52/AT89C51的Flash存储器支持约1000次擦写操作，避免频繁擦写以延长芯片寿命。
6. 外部存储器接口
   地址和数据线：如果需要扩展外部存储器，确保地址线和数据线连接正确，并添加适当的锁存器（如74HC373）以分离地址和数据。
   控制信号：正确连接ALE、PSEN、EA等控制信号，以确保外部存储器的正常访问。
7. 热管理
   散热：在高负载或高温环境下，确保芯片有良好的散热条件，必要时可以添加散热片。
   工作温度：芯片的工作温度范围为0°C至70°C（商业级），避免在超出此范围的环境中使用。
8. 调试与测试
   功能测试：在开发过程中，进行充分的功能测试和压力测试，确保所有模块正常工作。
   调试工具：使用逻辑分析仪、示波器等工具进行调试，观察信号波形，帮助排查问题。
9. 可靠性与安全性
   防静电：在处理芯片时，佩戴防静电手环或使用防静电工作台，避免静电放电（ESD）损坏芯片。
   电路保护：在电源和I/O端口添加保护电路（如TVS二极管、保险丝等），以提高电路的抗干扰能力和安全性。
10. 特殊功能寄存器（SFR）
    寄存器配置：在使用定时器、串口、中断等特殊功能时，正确配置相关的特殊功能寄存器（SFR），以确保功能正常运行。
    中断优先级：合理设置中断优先级，避免高优先级中断长时间占用CPU资源，导致低优先级中断无法响应。
11. 低功耗模式
    空闲模式：在不需要全速运行时，可以进入空闲模式以降低功耗。
    掉电模式：在长时间不使用时，可以进入掉电模式以进一步降低功耗，但需注意在此模式下只有外部中断或硬件复位才能唤醒芯片。
