测试DHCP服务器

测试DHCP服务器

制作：龙龙

一、实验环境

实验虚拟机：VMware Worksation Pro 15.5
服务器系统：Microsoft Windows Server 2008 R2 Standard SP1 X64
真实物理机系统：Microsoft Windows 10 Pro X64
虚拟客户机系统：Microsoft Windows 7 Pro X64
客户机一共有三台，分别是：
Tom-PC：客户机1
Jerry-PC：客户机2
Speike-PC：客户机3

二、准备工作

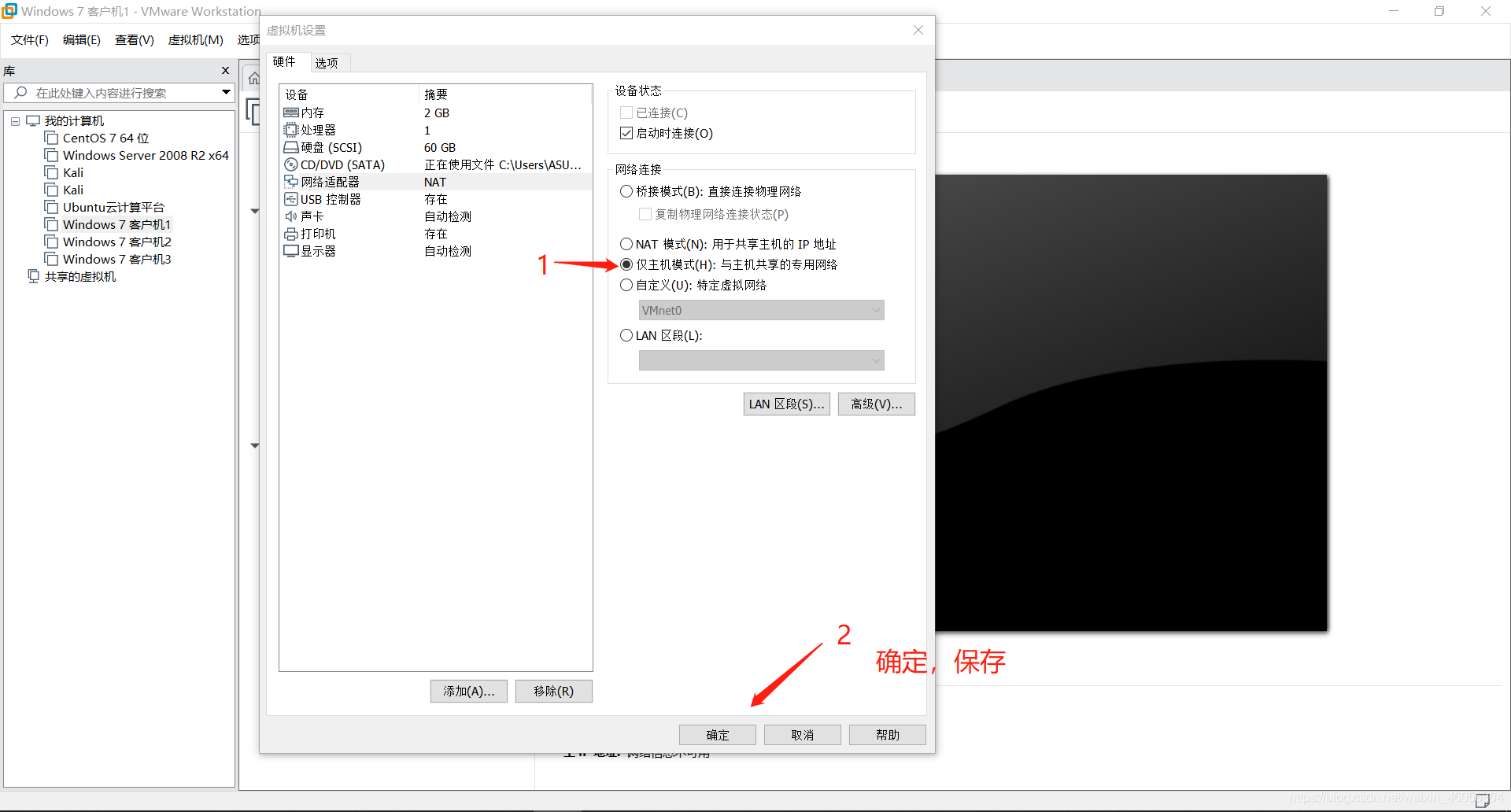

1.准备三台虚拟的客户机，把三台虚拟客户机的网络适配器都改成“仅主机模式”，这样他们和WinSev2008上搭建的DHCP服务器才会相通。

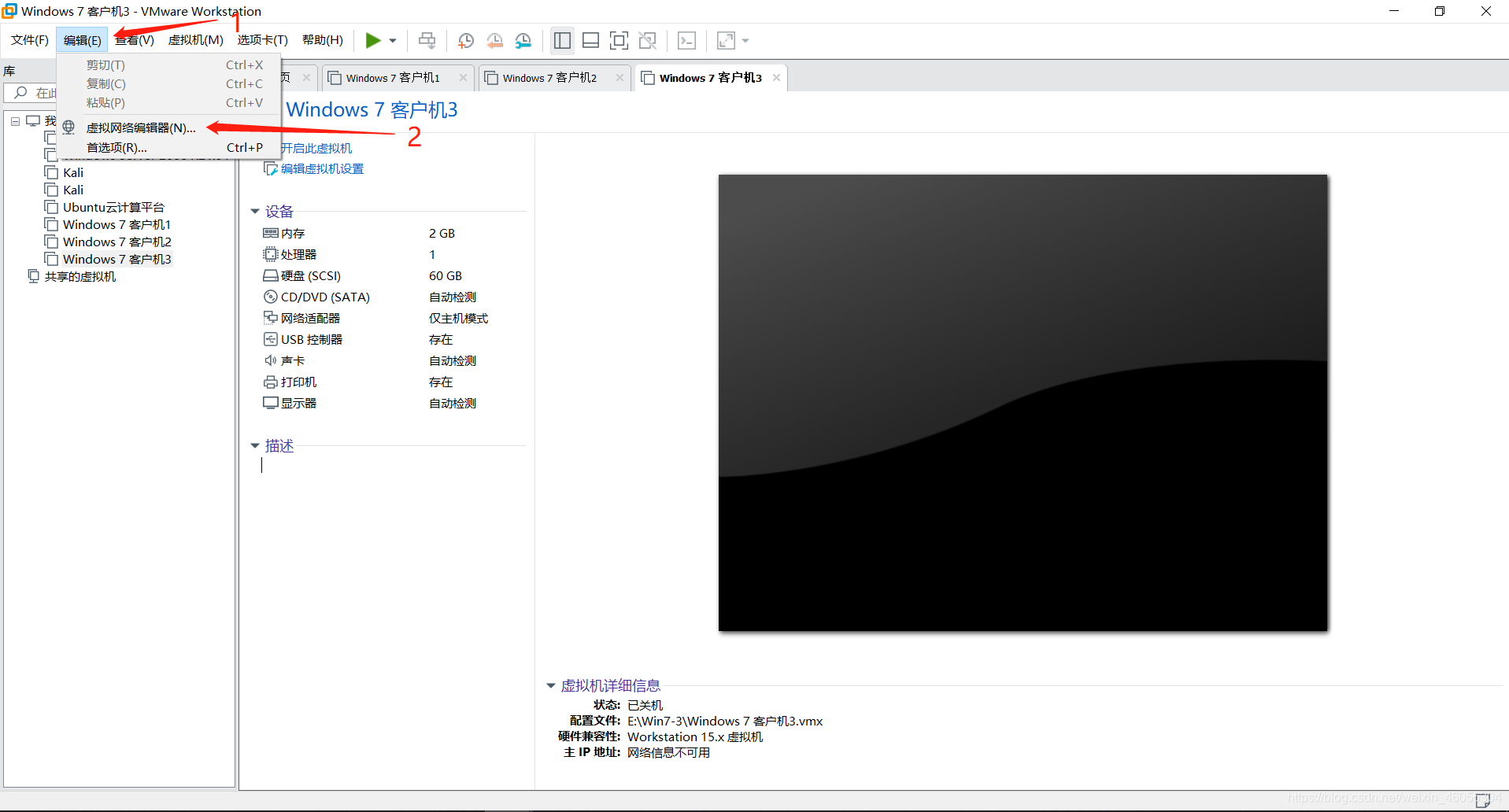

2.依次点击“编辑”–>“虚拟网络编辑器”

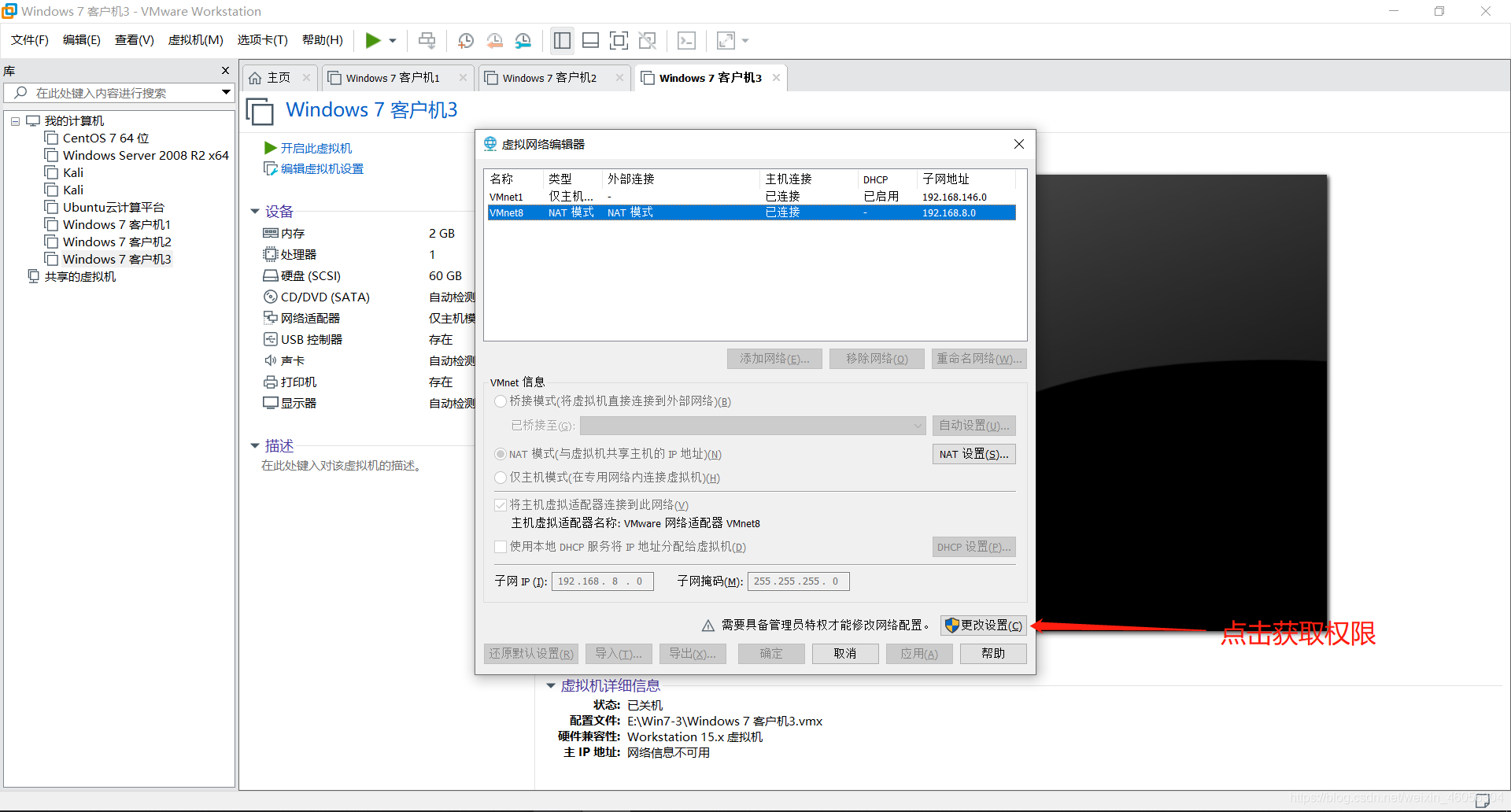

3.获取权限（Administrator用户忽略此操作）

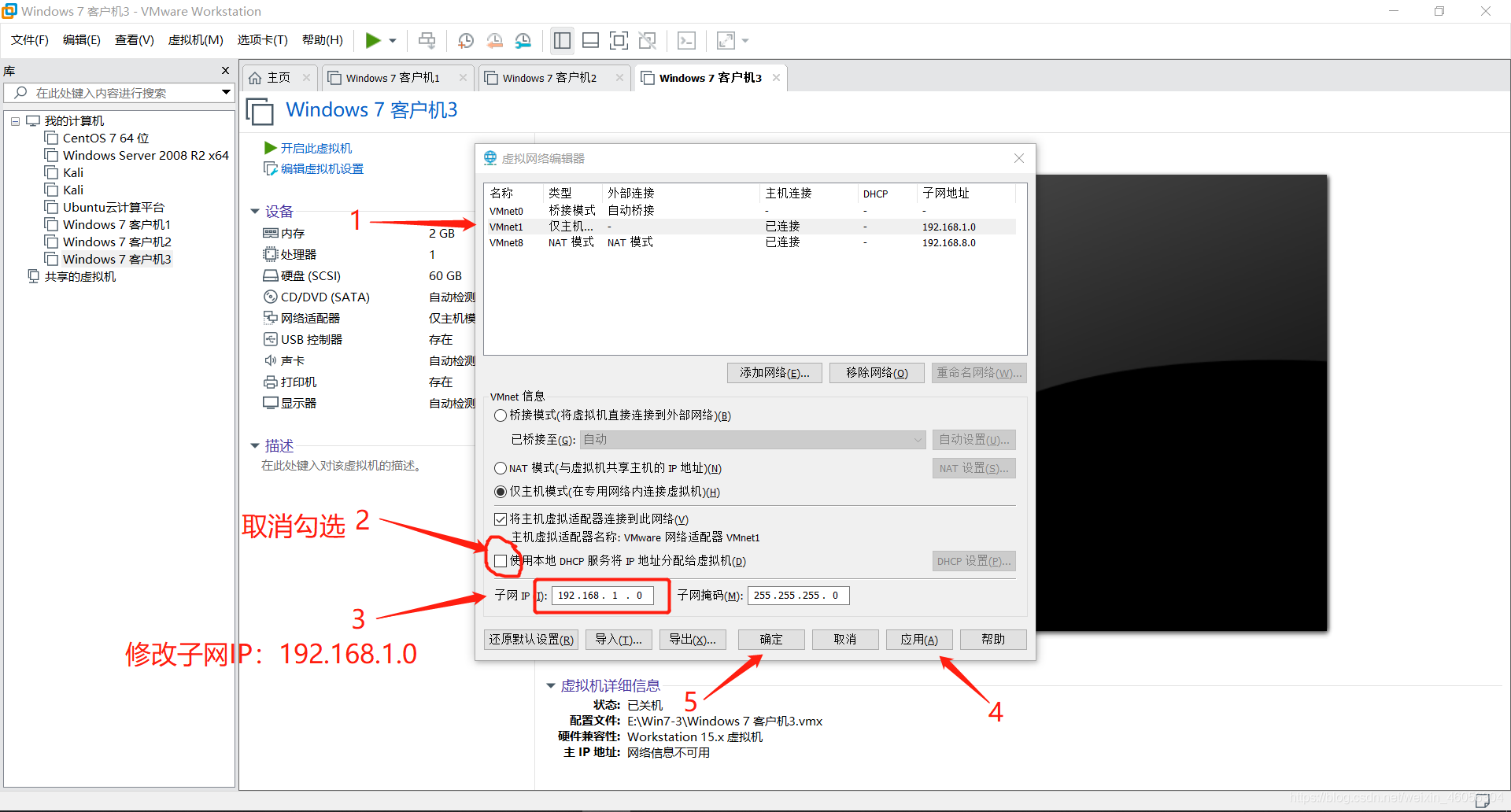

4.选中VMnet1，取消勾选“使用本地DHCP服务将IP地址分配给虚拟机”，修改子网IP为：192.168.1.0

点击“应用”保存设置，点击“确定”启动修改内容并退出

三、DHCP地址分配

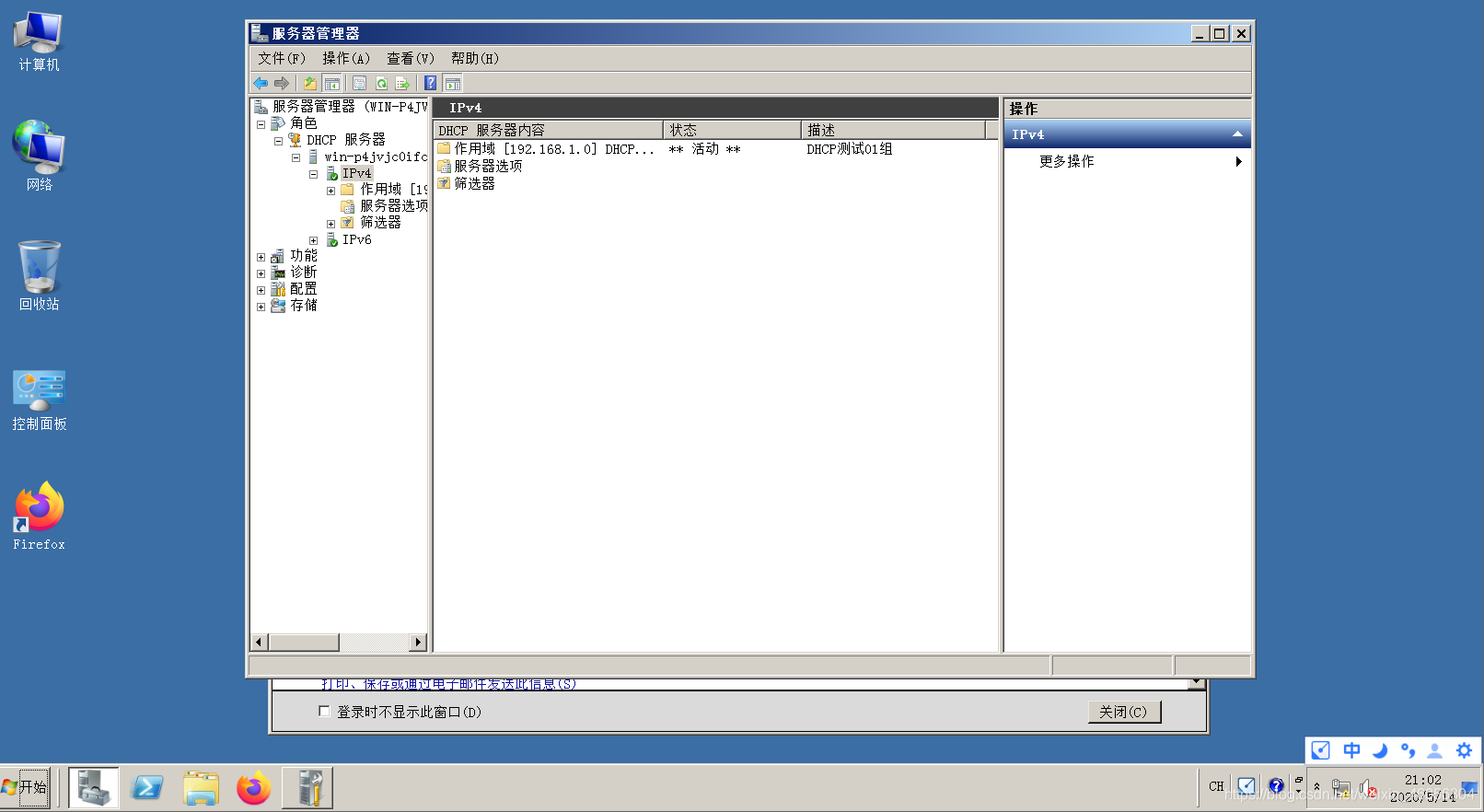

1.打开WinSev 2008，在“服务器管理器”中找到DHCP服务，确认DHCP服务处于开启状态（找到DHCP服务我就不多说了，大家这么聪明，肯定能找到！^_ ！）

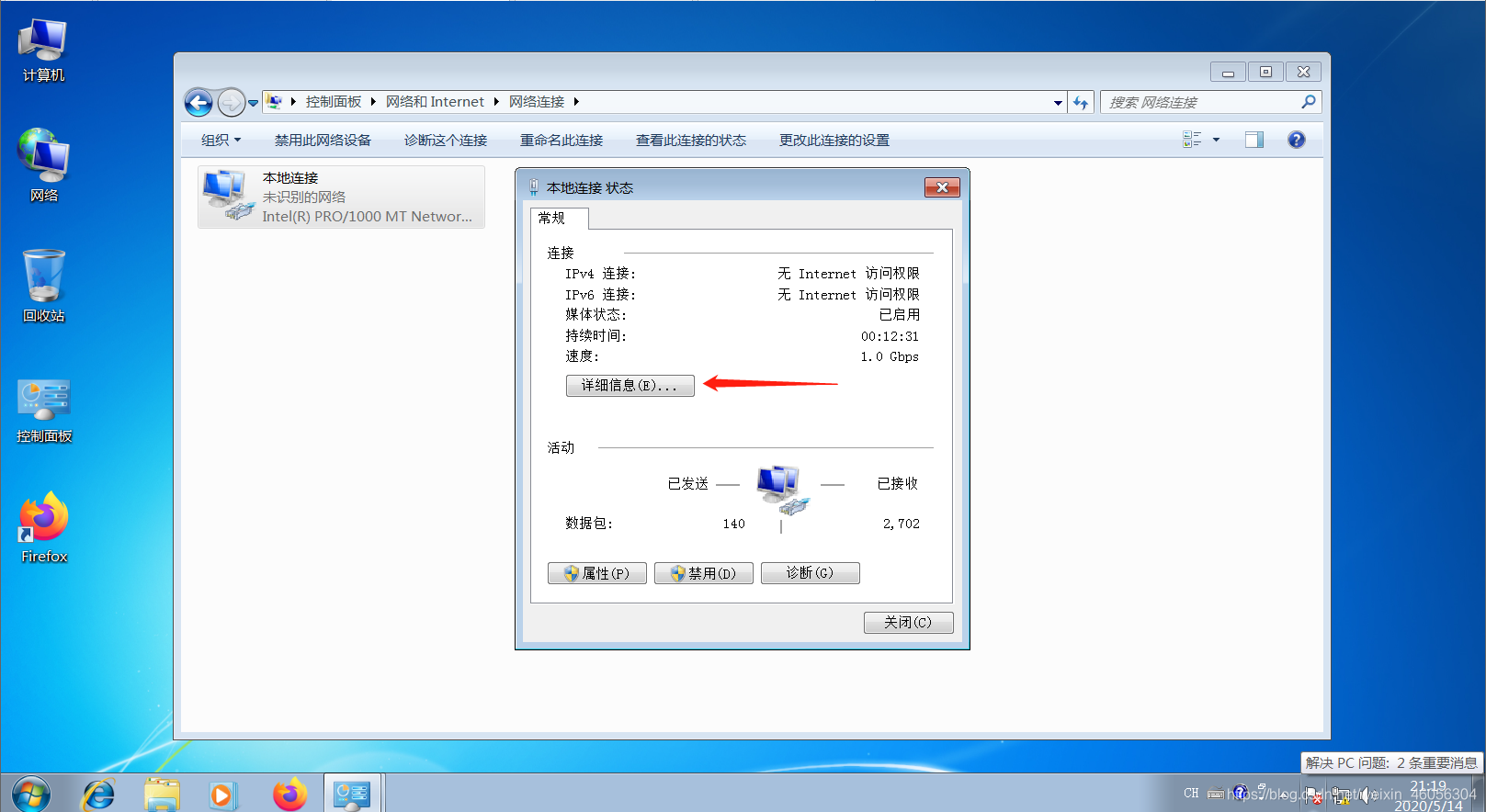

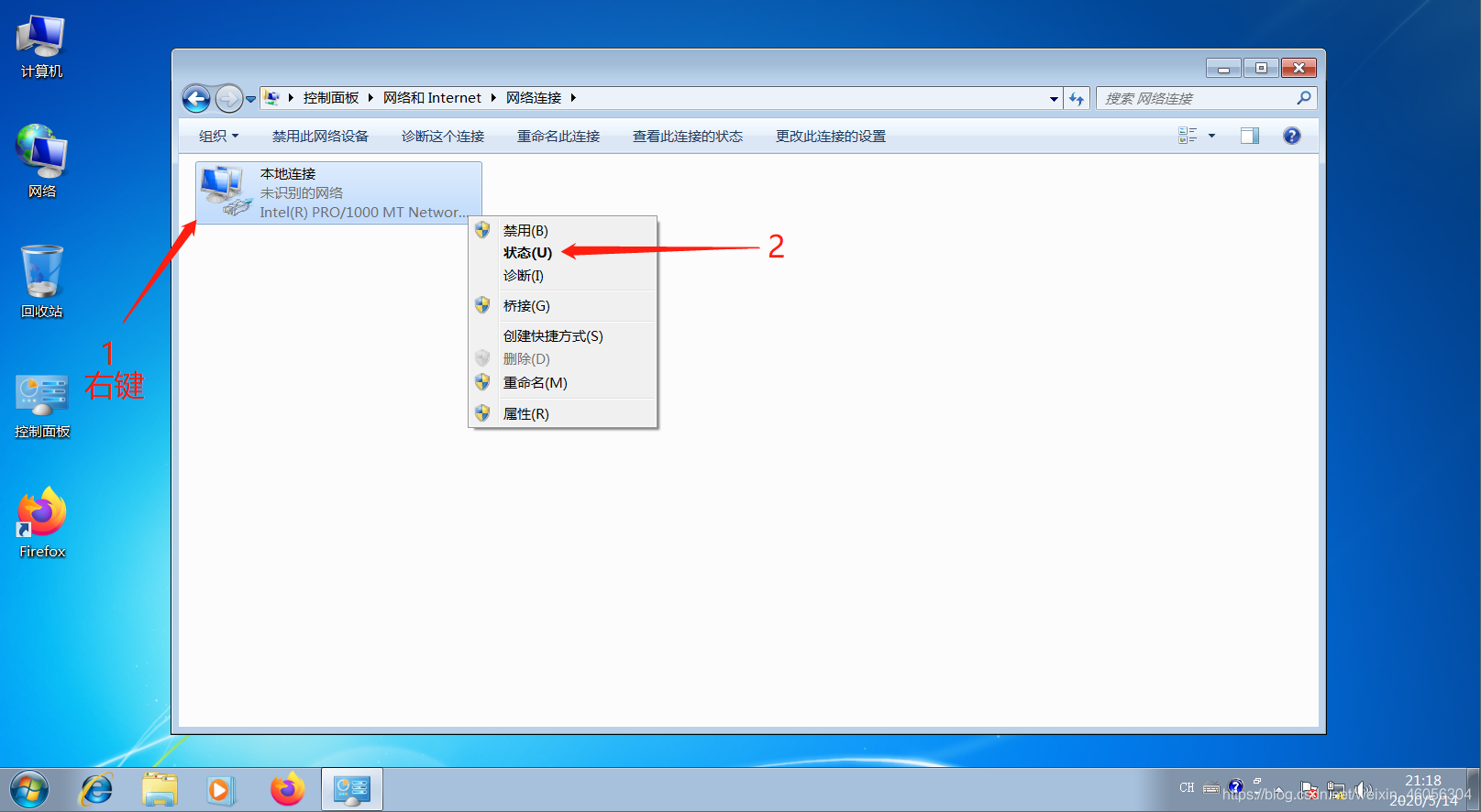

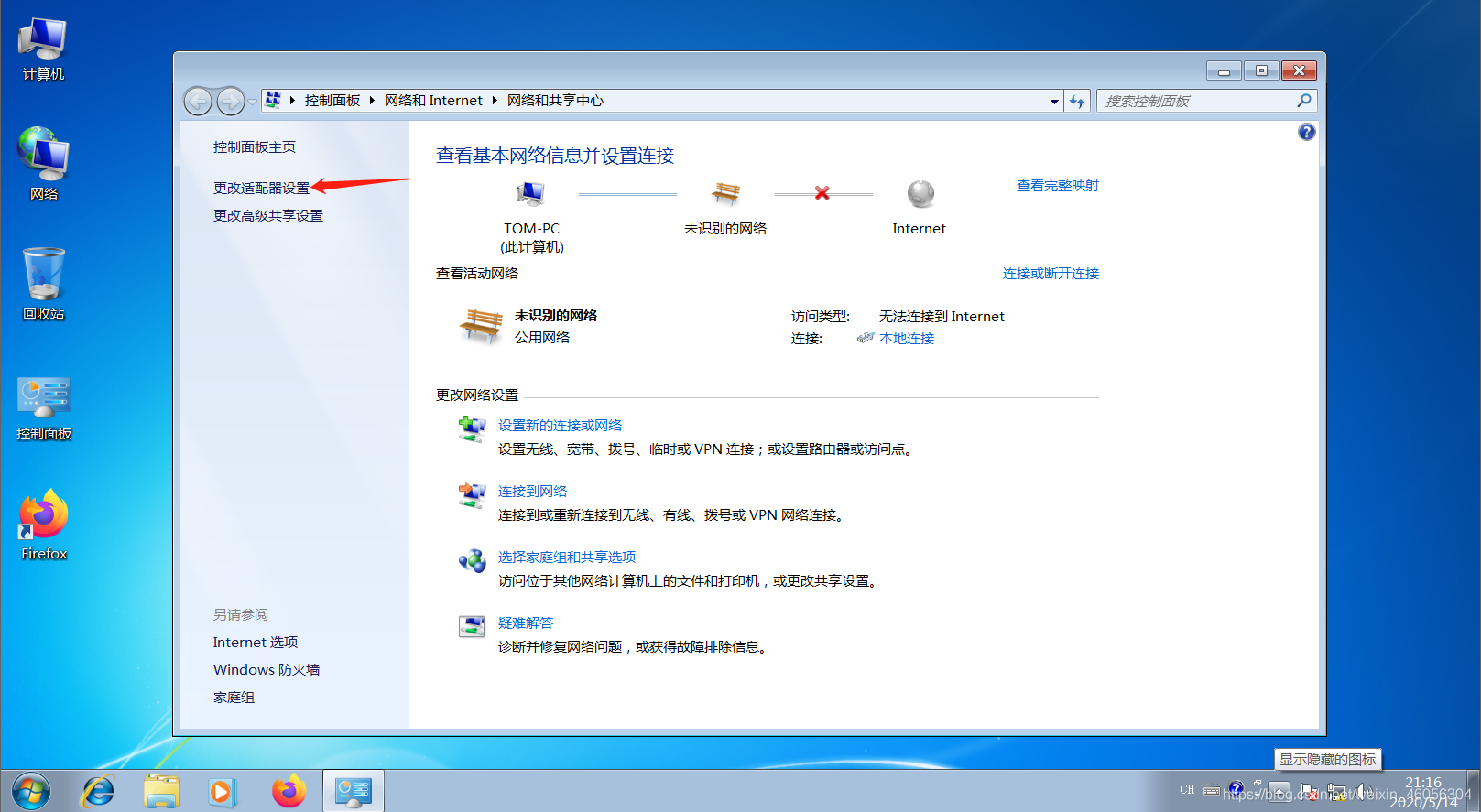

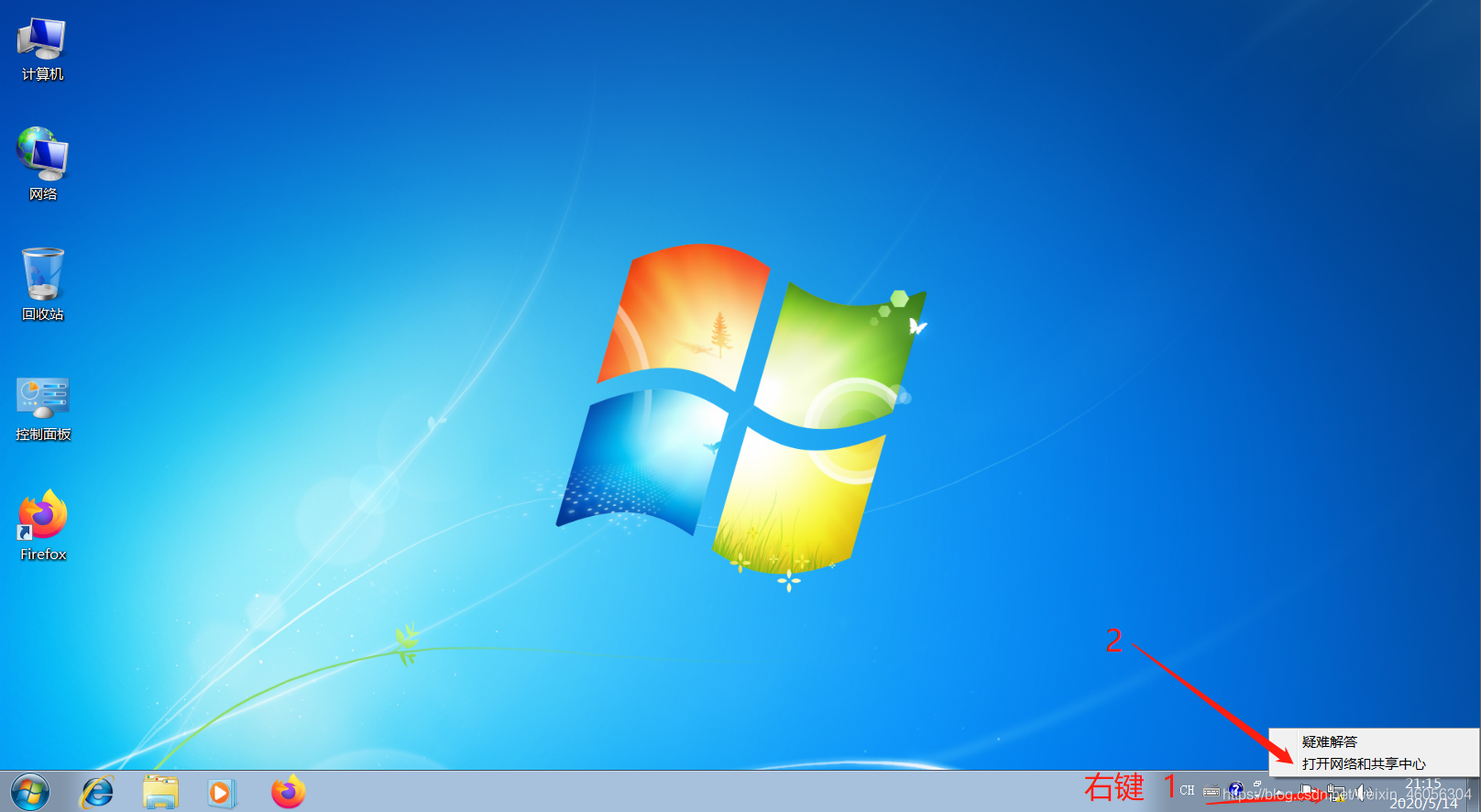

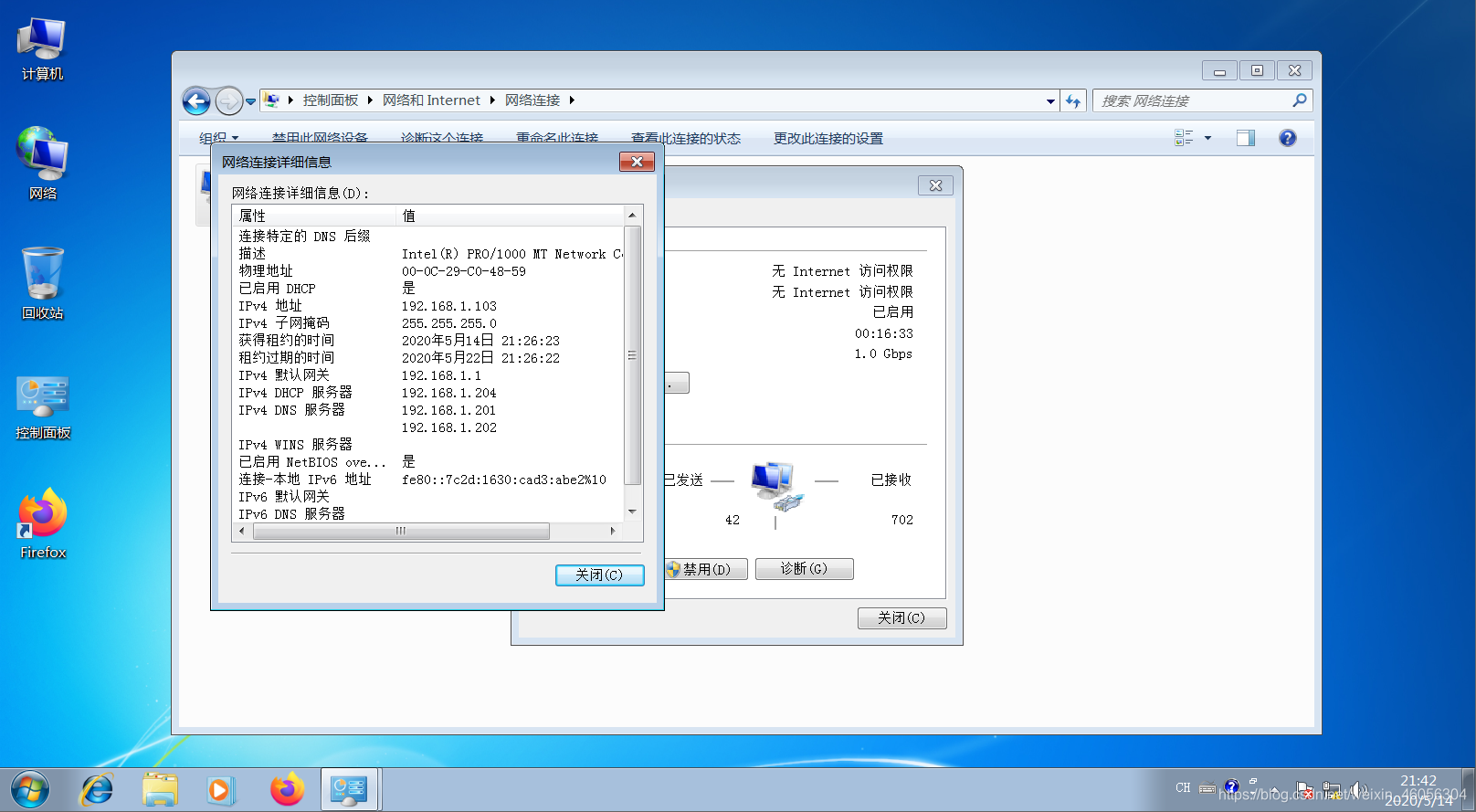

2.打开Win7客户机，查看网络连接状态（如图所示）

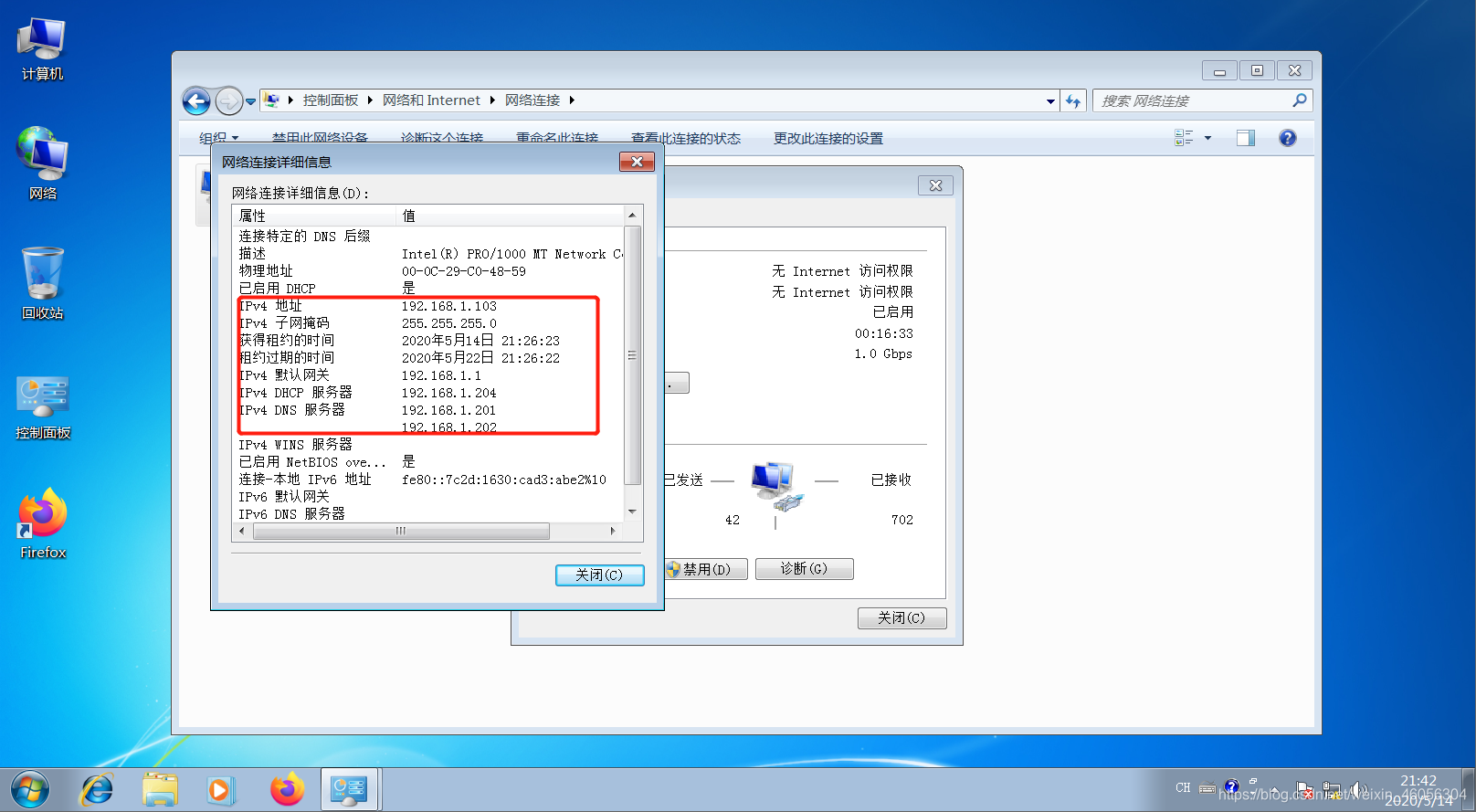

正常来说会发现获取到的IP地址为192.168.1.101，也就是整个可分配地址范围的第一个IP，租期8天，但由于客户机启动的顺序不同，DHCP服务器分发给每个客户机的IP地址也就是不同的（龙龙是最后启动的客户机一，所以它的IP地址是192.168.1.103），网关和DNS与我们在服务器中设置的相同。

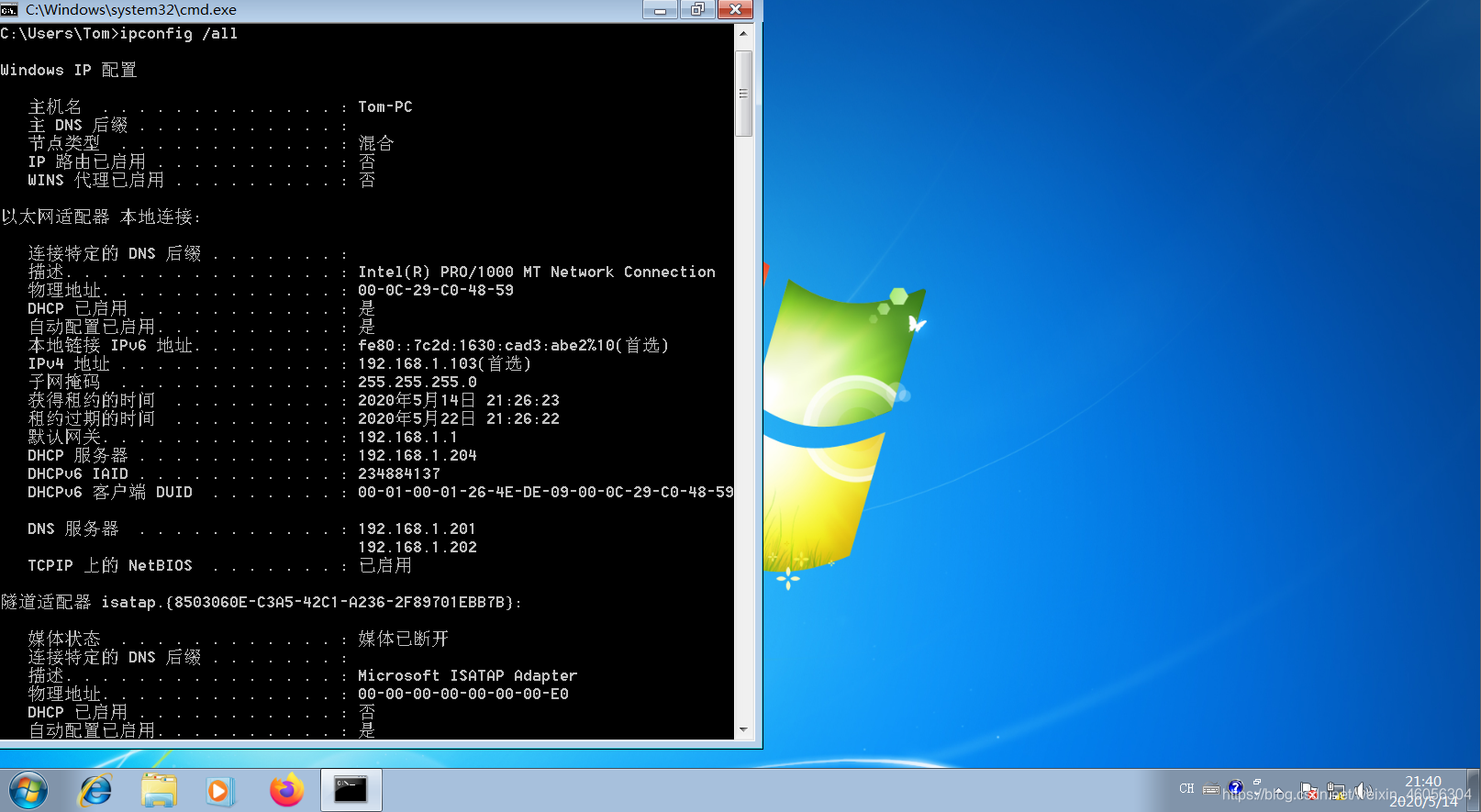

同样，我们在客户机端使用CMD命令也可以查看
win+r，打开输入cmd，打开命令提示符窗口，输入如下命令:

ipconfig /all

也可查看到客户机网络适配器的详细状况

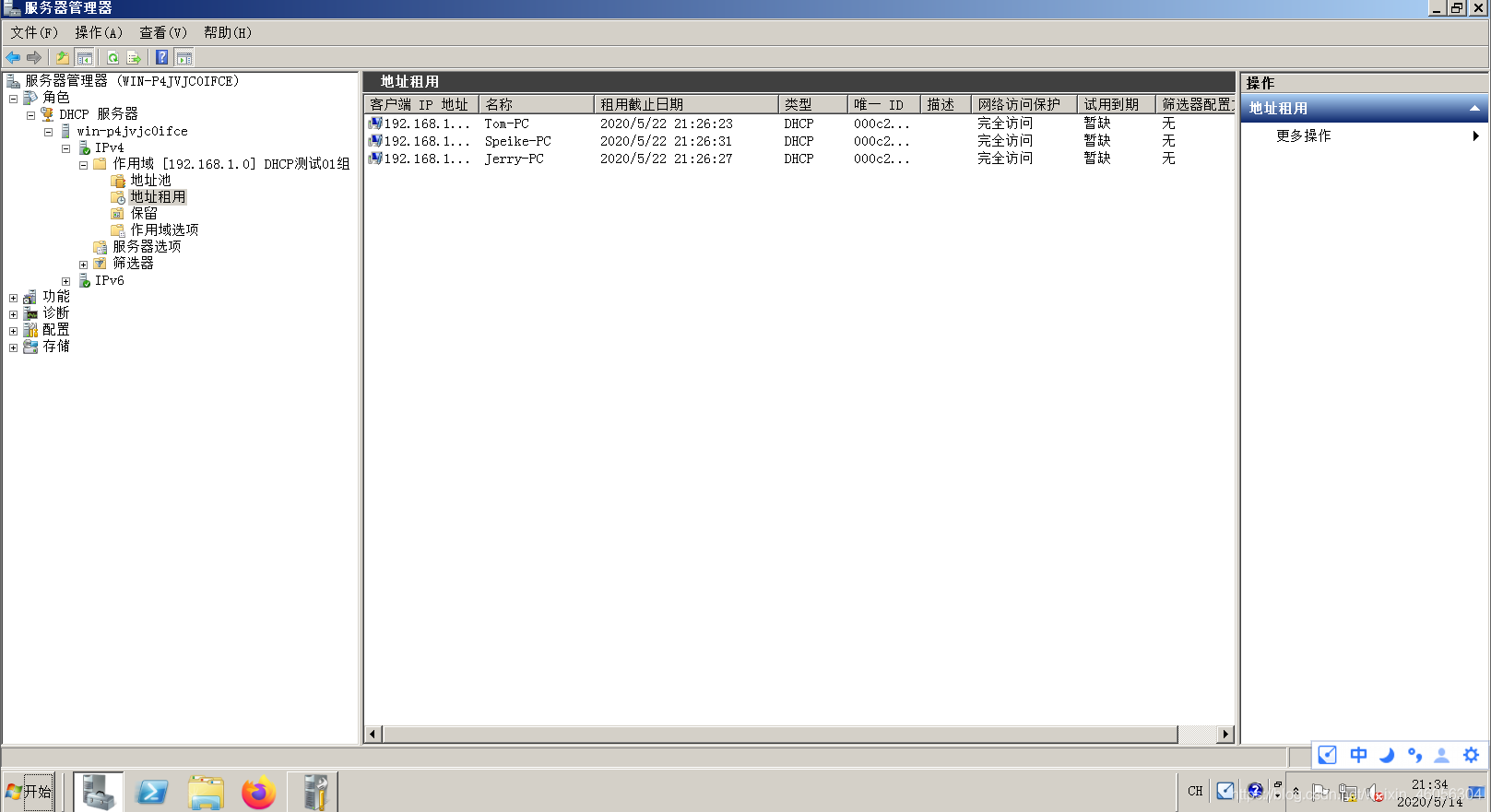

3.我们在WinSer2008 DHCP服务器中的地址租用一栏，也是能看到的（Tom为客户机1，Jerry为客户机2，Speike为客户机3）

四、排除特定地址

我们的DHCP服务器现在已经能够为计算机分发IP地址了，但如果我们想排除掉一些地址（比如留着自己用），我们需要怎么做呢？？？

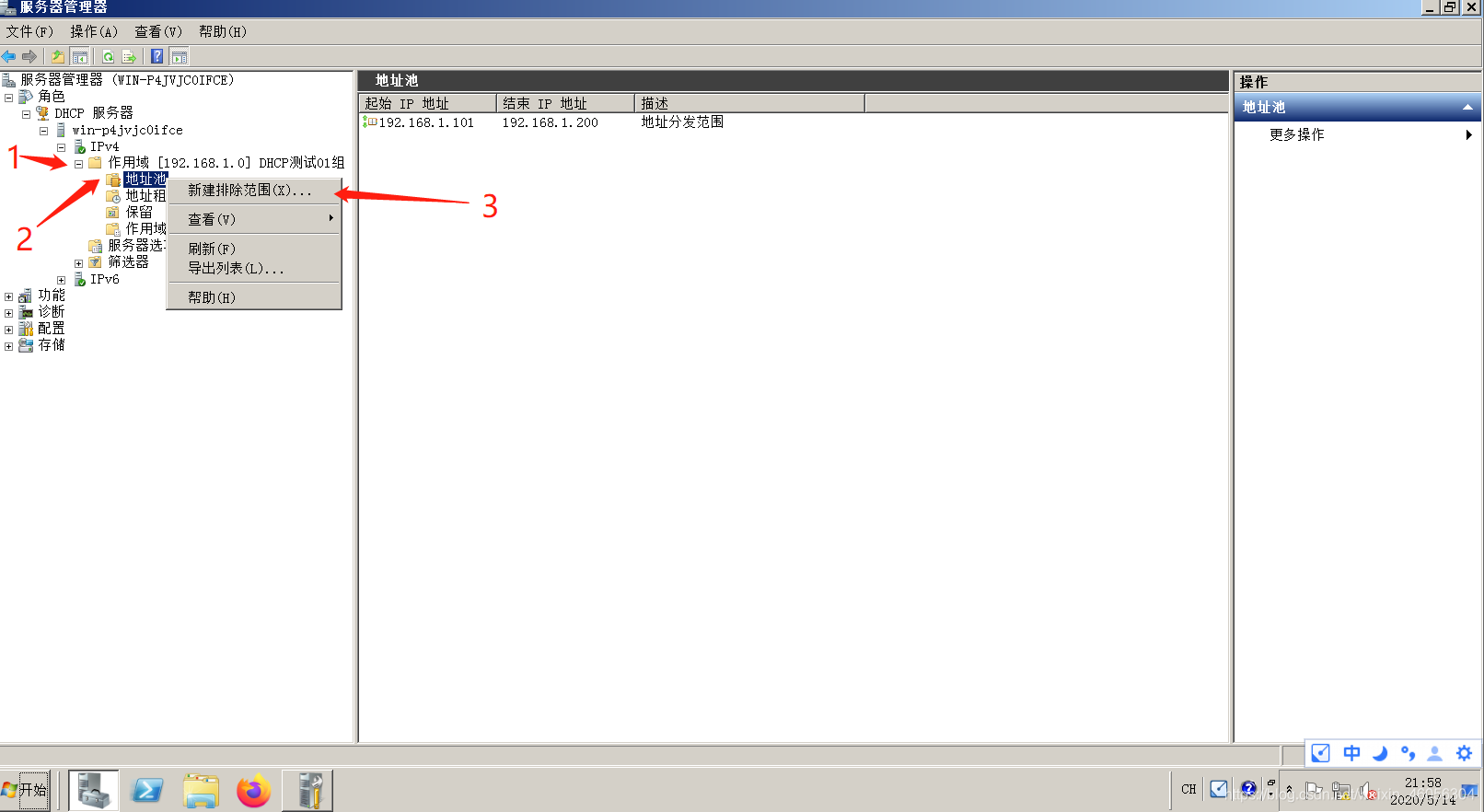

1.打开DHCP管理工具，打开我们设置好的作用域，点击右键“地址池，点击“新建排除范围”

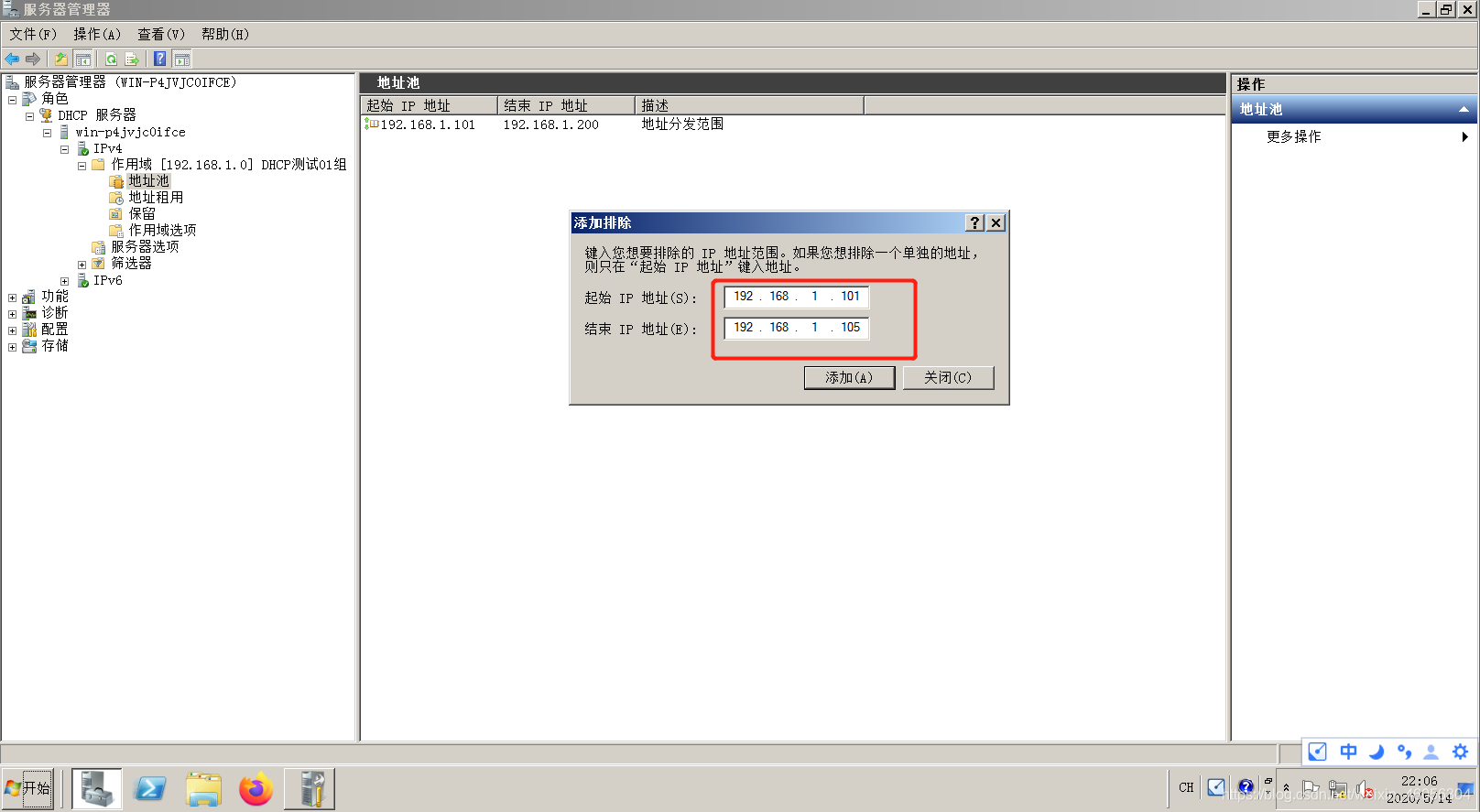

2.在“添加排除”中的“起始IP地址”和“结束IP地址”添加所选范围
为了凸显本实验，我们添加排除IP地址范围如下：

#起始IP地址：192.168.1.101
#结束IP地址：192.168.1.105

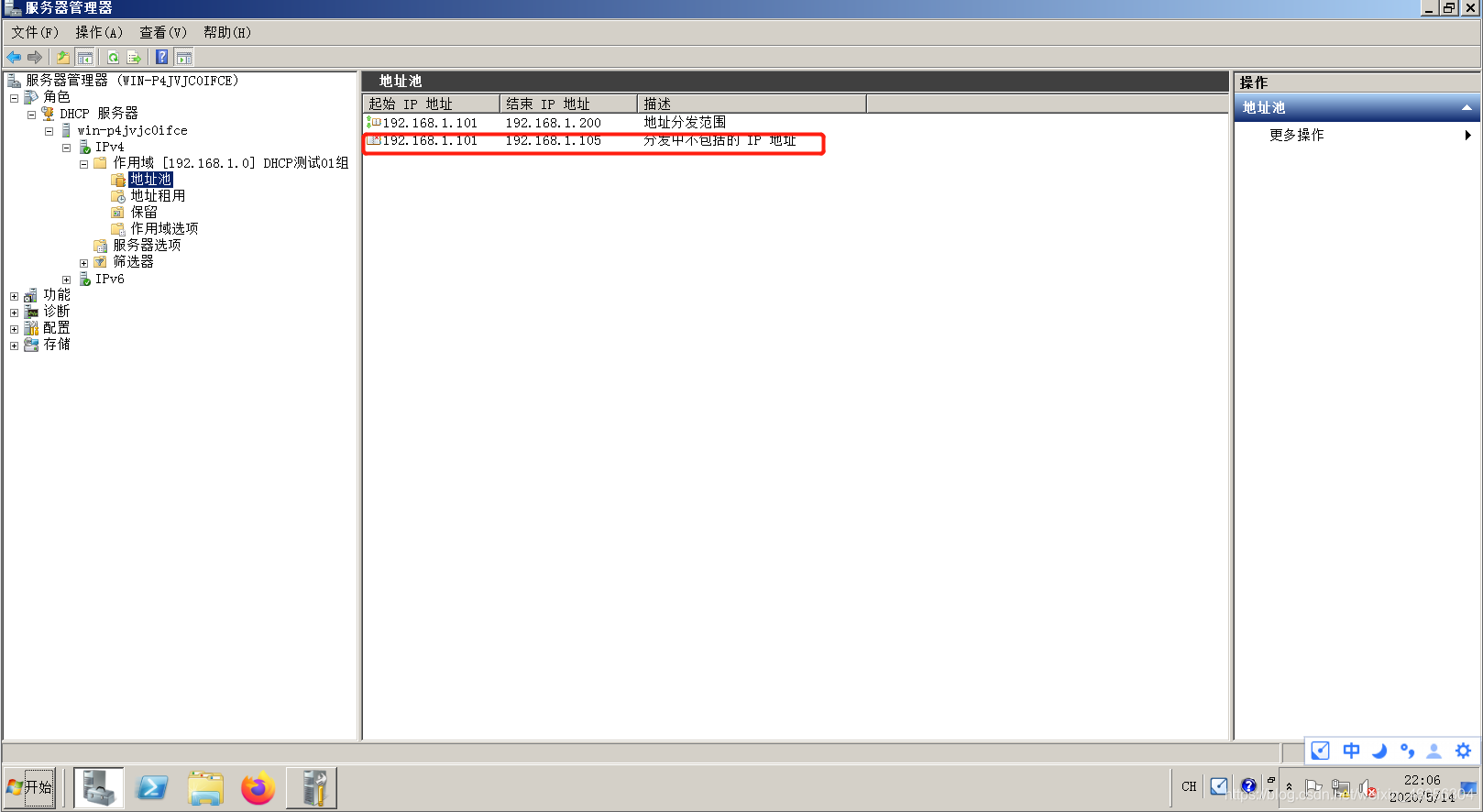

添加进入成功

3.我们打开客户机1（Tom-PC），查看网络连接详细信息，发现与之前的IP地址发现是否不一样了呢？

排除前

排除后

五、保留特定地址

保留IP地址是常见的一种状况，比如说办公室里只有一台打印机，但是为了让每个成员都能使用这台打印机，我们该怎么办呢？这是候就需要保留一个IP地址，使得DHCP服务器每次都给打印机分配这个IP地址。

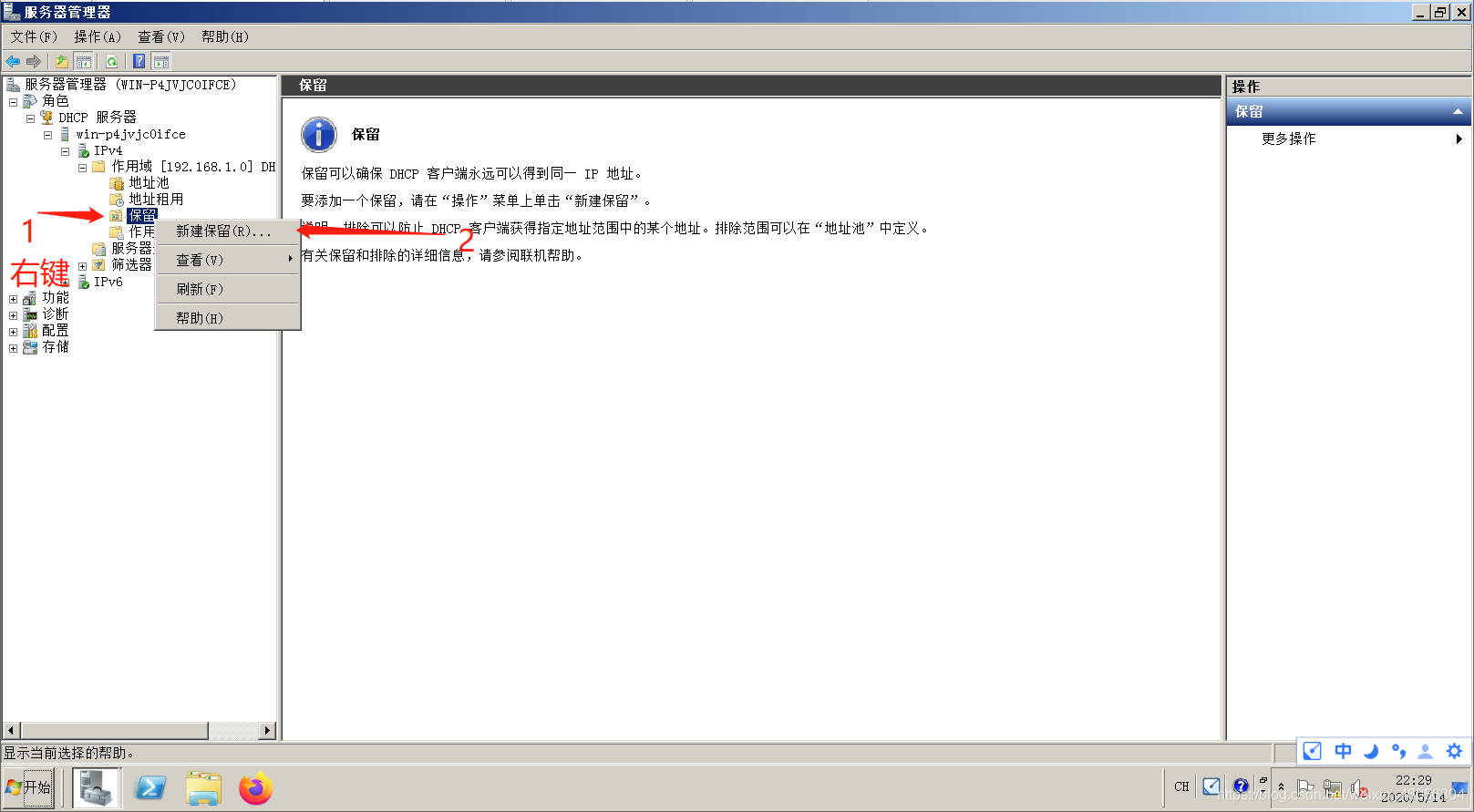

1.在DHCP管理工具中，在作用于的子选项中，有个“保留”，右键“保留”，选择“新建保留”

2.接下来，我们输入名称为“HP打印机”，IP地址为192.168.1.155，MAC地址为打印机的MAC地址。本实验我们已客户机2（Jerry-PC）为例：

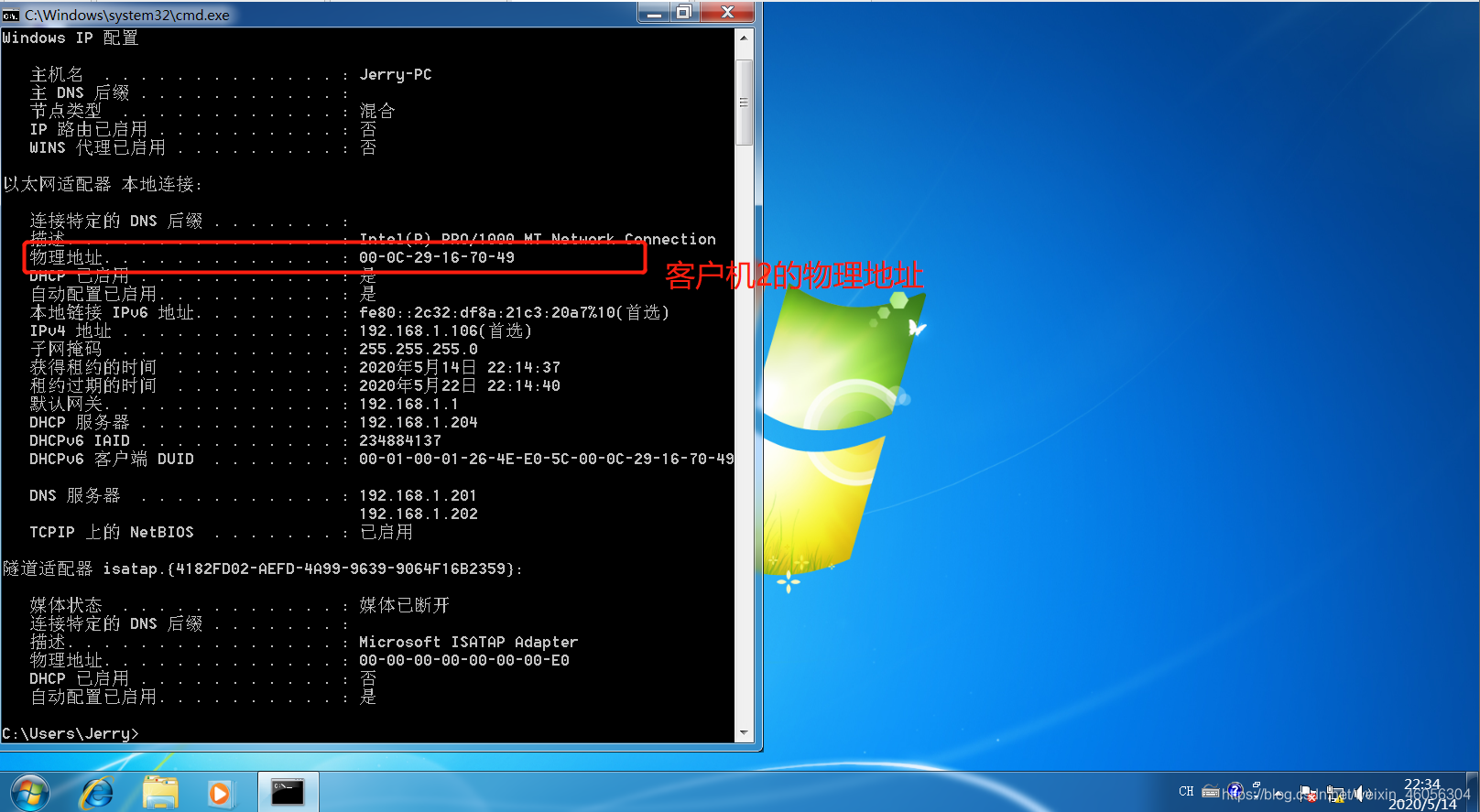

客户机2（Jerry-PC）的MAC地址：

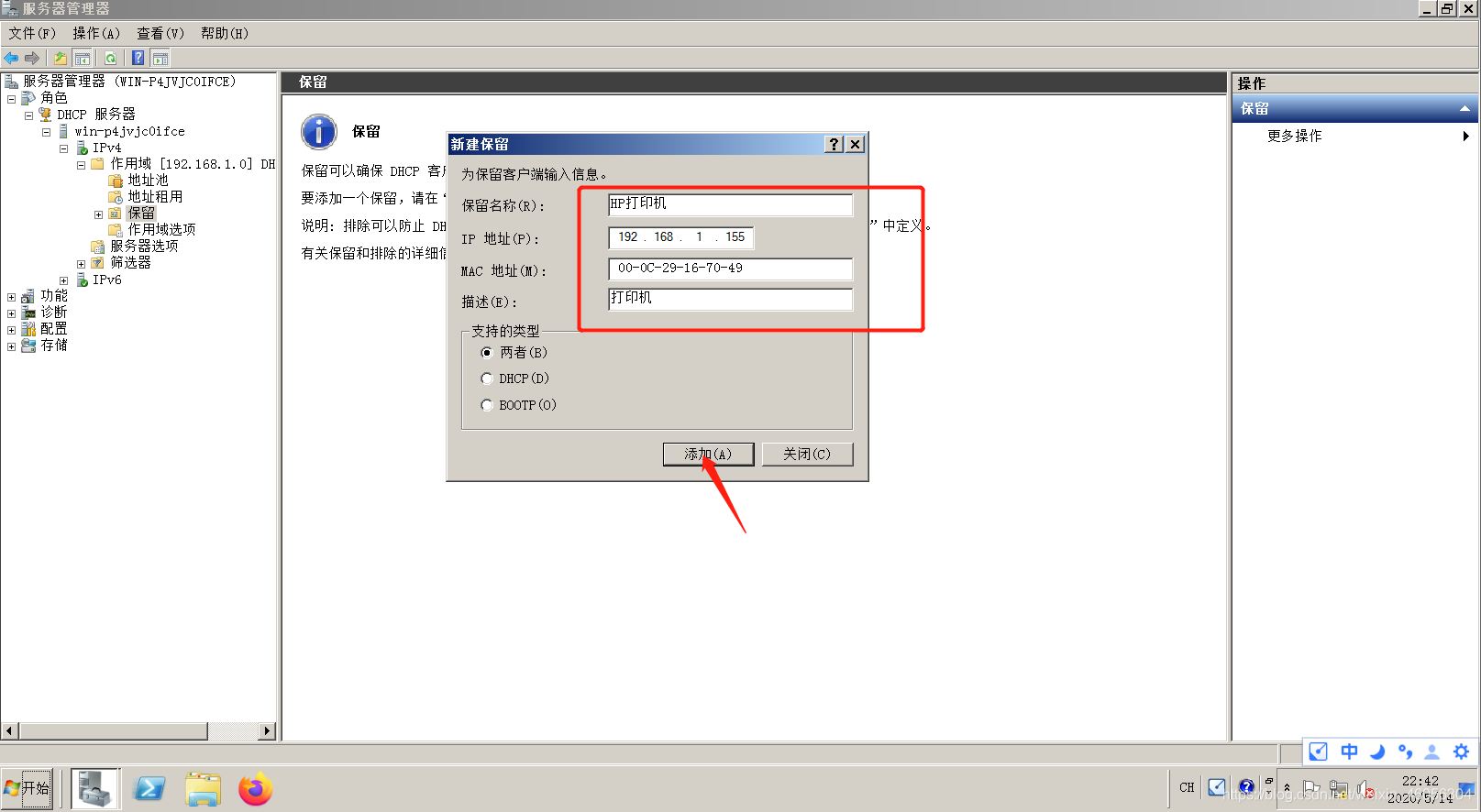

保留IP及MAC地址设置：

设置完后如图所示

3.验证

在客户机2（Jerry-PC）端，打开命令提示符，输入如下命令：

#释放ip命令：ipconfig /release
#获取ip命令：ipconfig /renew

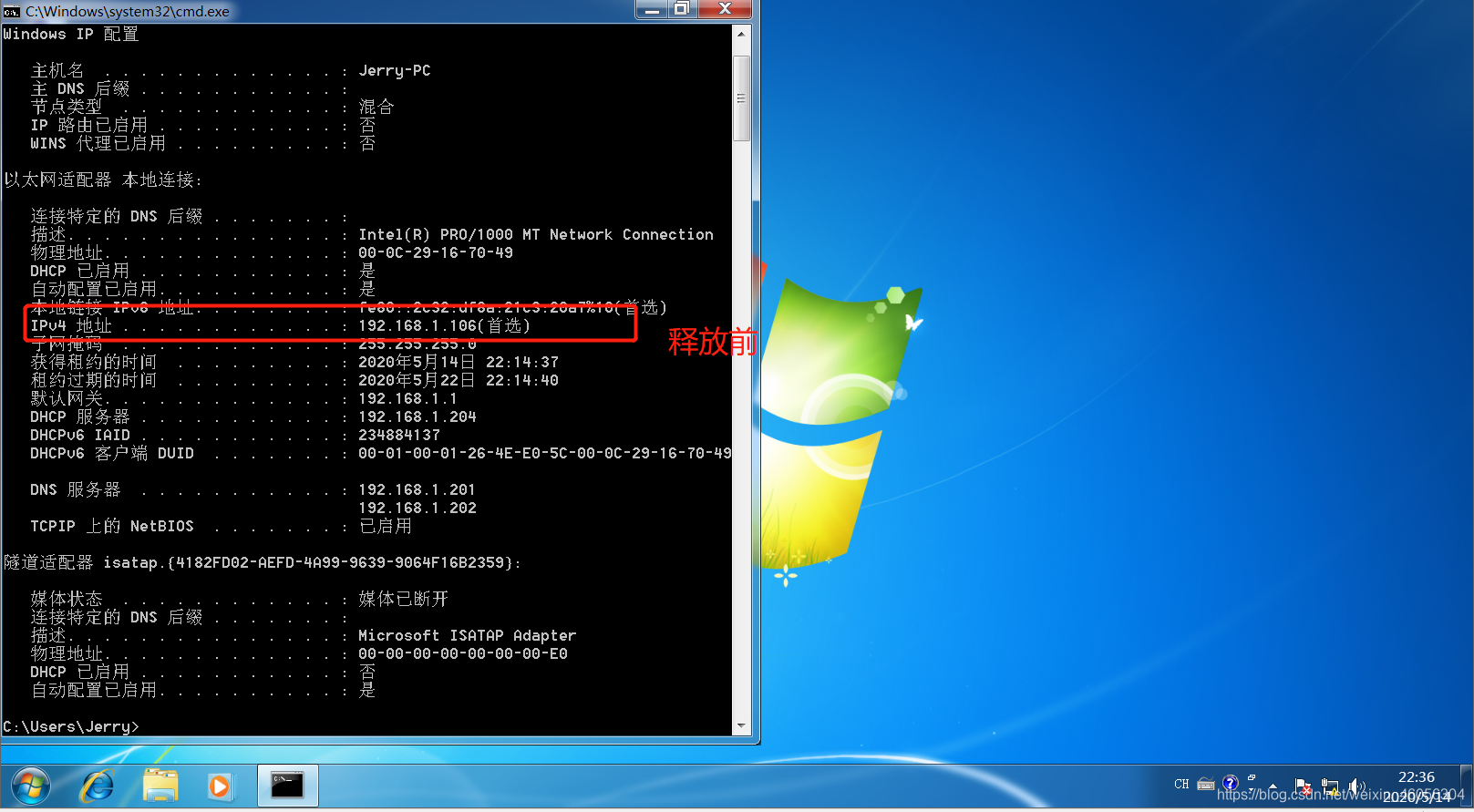

之前的IP地址：

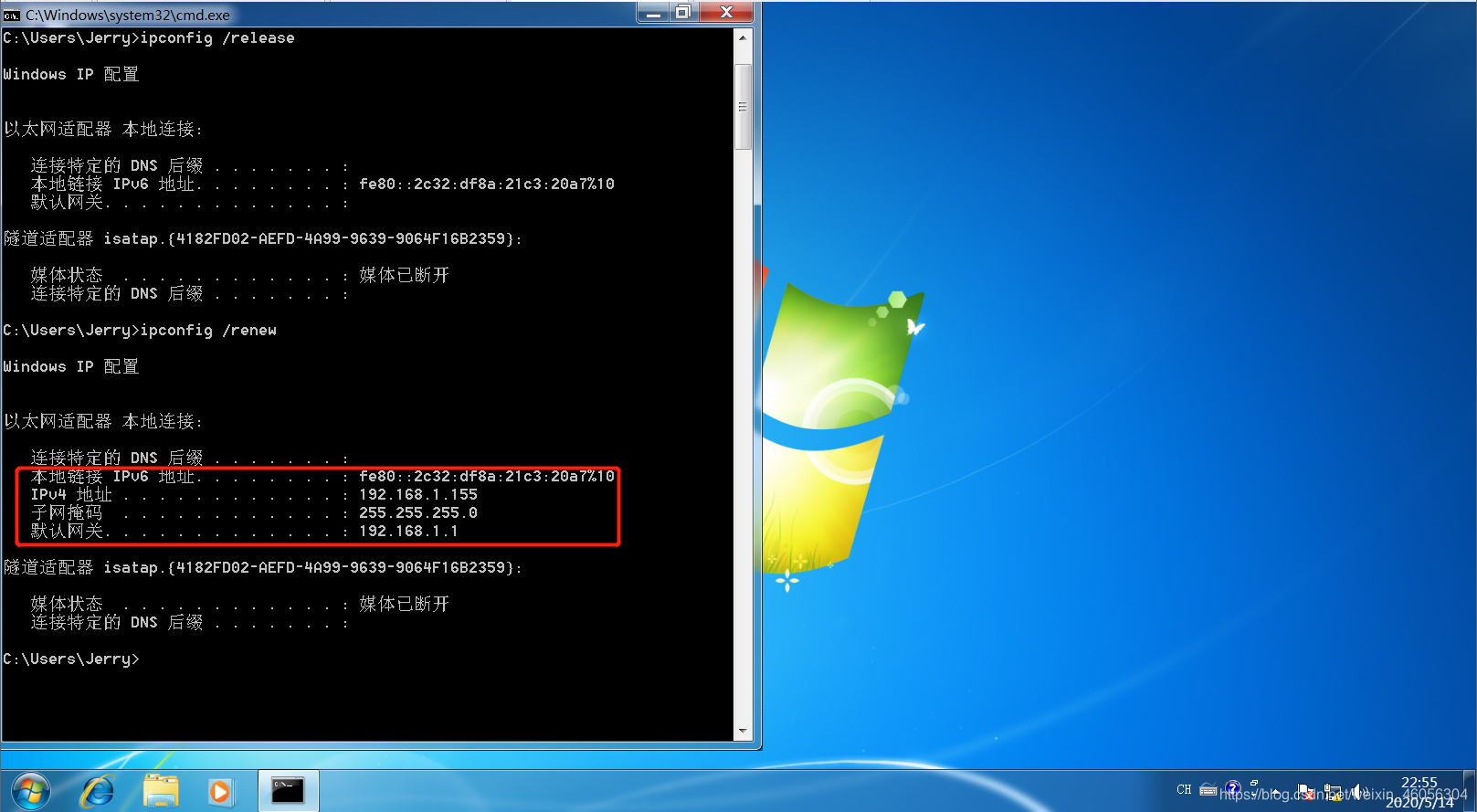

从新获取后的IP：
这时我们发现客户机2（Jerry-PC）的IP地址和我们在DHCP服务器上所保留的IP地址是一样的了。
############################################################
参考文献：
参考文献资料：Windows Sever 2008 服务器配置与管理
Windows Sever 2016 服务器配置与管理
慕课：Windows 服务器配置与管理
