1. 雷达图
   • 数据表处理
   • 创建计算字段
   • 绘制雷达图
   • 调整雷达图
2. 凹凸图
   • 超市各年份利润的凹凸图

雷达图

雷达图主要是用来进行多个维度的比较和分析

数据表处理

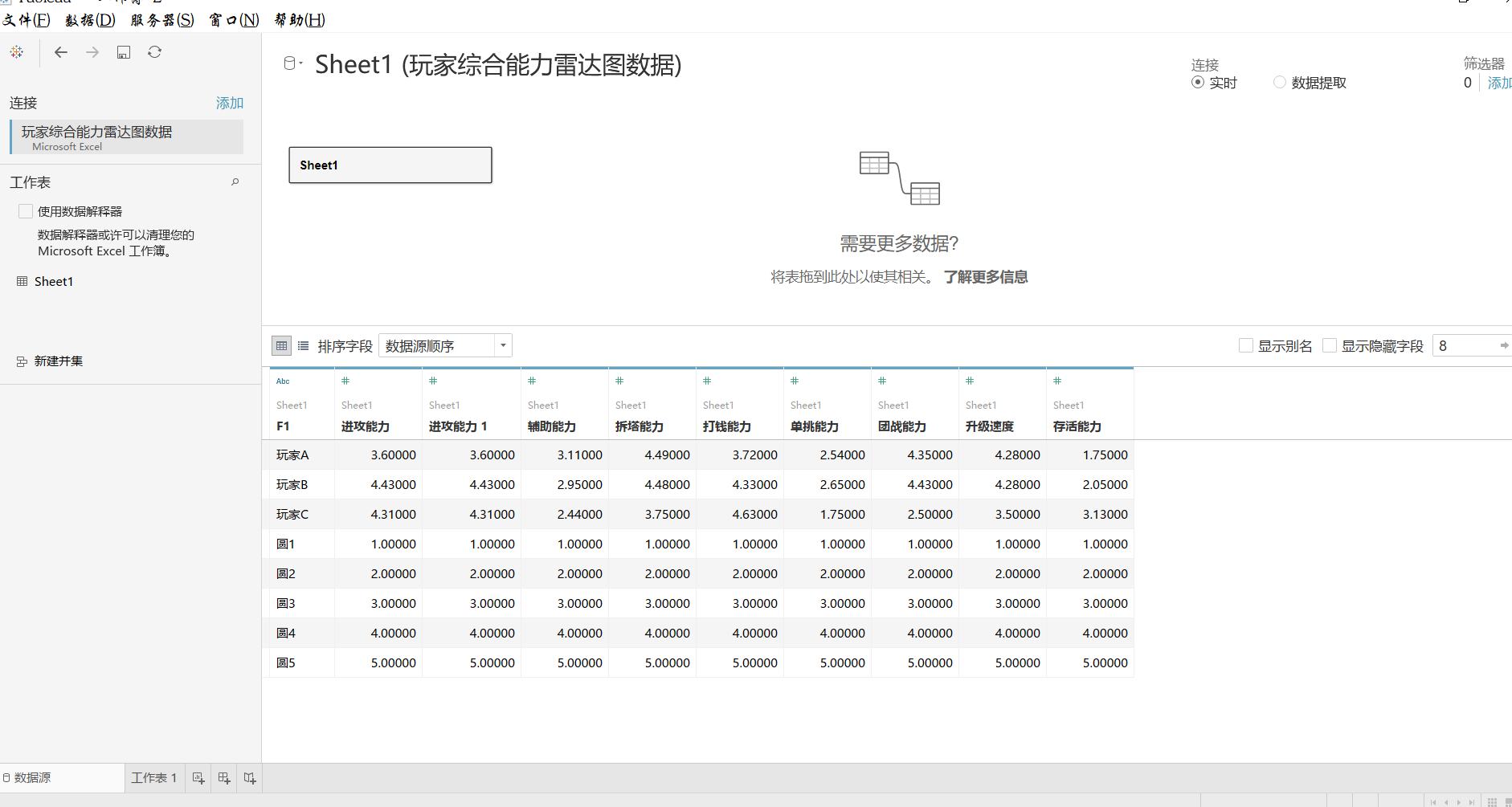

导入数据“玩家综合能力雷达图数据.xlsx”

【圆1】-【圆5】对应着雷达图的五个圈。

在excel表格里，两个都是【进攻能力】；在Talbeau里，因为【进攻能力】重复，所以第二个命名为【进攻能力1】

Tableau里的F1在excel表格里是空值。

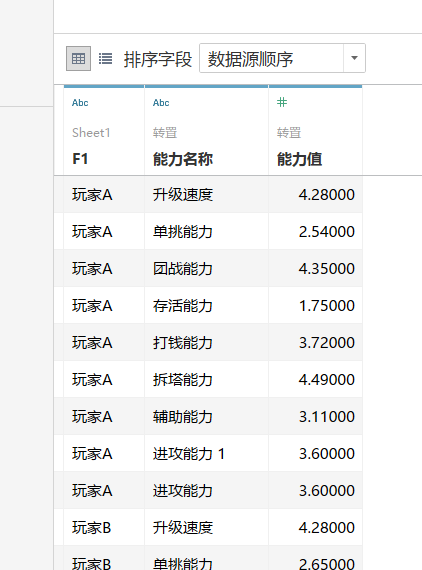

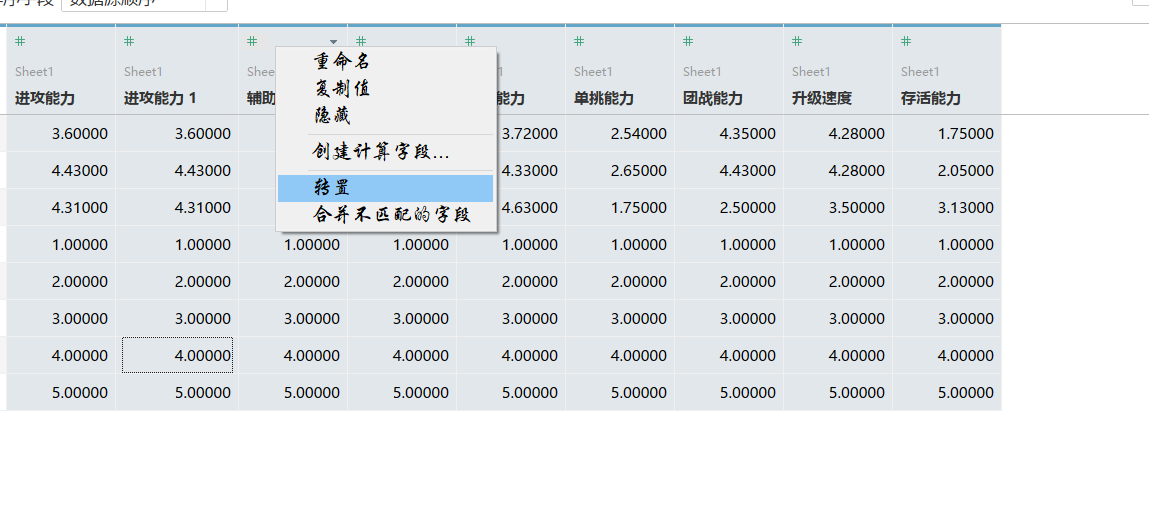

按住shift键，选择第二列到最后一列，右击——【数据透视表/转置】。

右击列名，第二列重命名为【能力名称】，第三列重命名为【能力值】

创建计算字段

创建路径字段

创建路径，让每一个环形成一个封闭的环。

在【工作表1】，【度量】下空白处右击【创建计算字段】，字段名称为路径，公式为：

CASE [能力名称]
WHEN '进攻能力' THEN 1
WHEN '辅助能力' THEN 2
WHEN '拆塔能力' THEN 3
WHEN '打钱能力' THEN 4
WHEN '单挑能力' THEN 5
WHEN '团战能力' THEN 6
WHEN '升级速度' THEN 7
WHEN '存活能力' THEN 8
ELSE 9
END

注意，【进攻能力1】作为雷达图路径的闭环点。

创建角度字段

角度字段包括雷达图里每个点的X、Y坐标。

X坐标是半径*cos(角度) ，半径就是能力值。

【维度】下空白处右击【创建计算字段】，字段名称为角度，公式为

IF [路径]=9 THEN 0
ELSE -([路径]-1)*PI()/4
END

创建计算字段

字段名称为X，公式为[能力值]*COS([角度])

字段名称为Y，公式为[能力值]*SIN([角度])

将【X】拖到【列】，将【Y】拖到【行】

【分析】——取消勾选【聚合度量】

将【标记】下的【自动】改成【线】

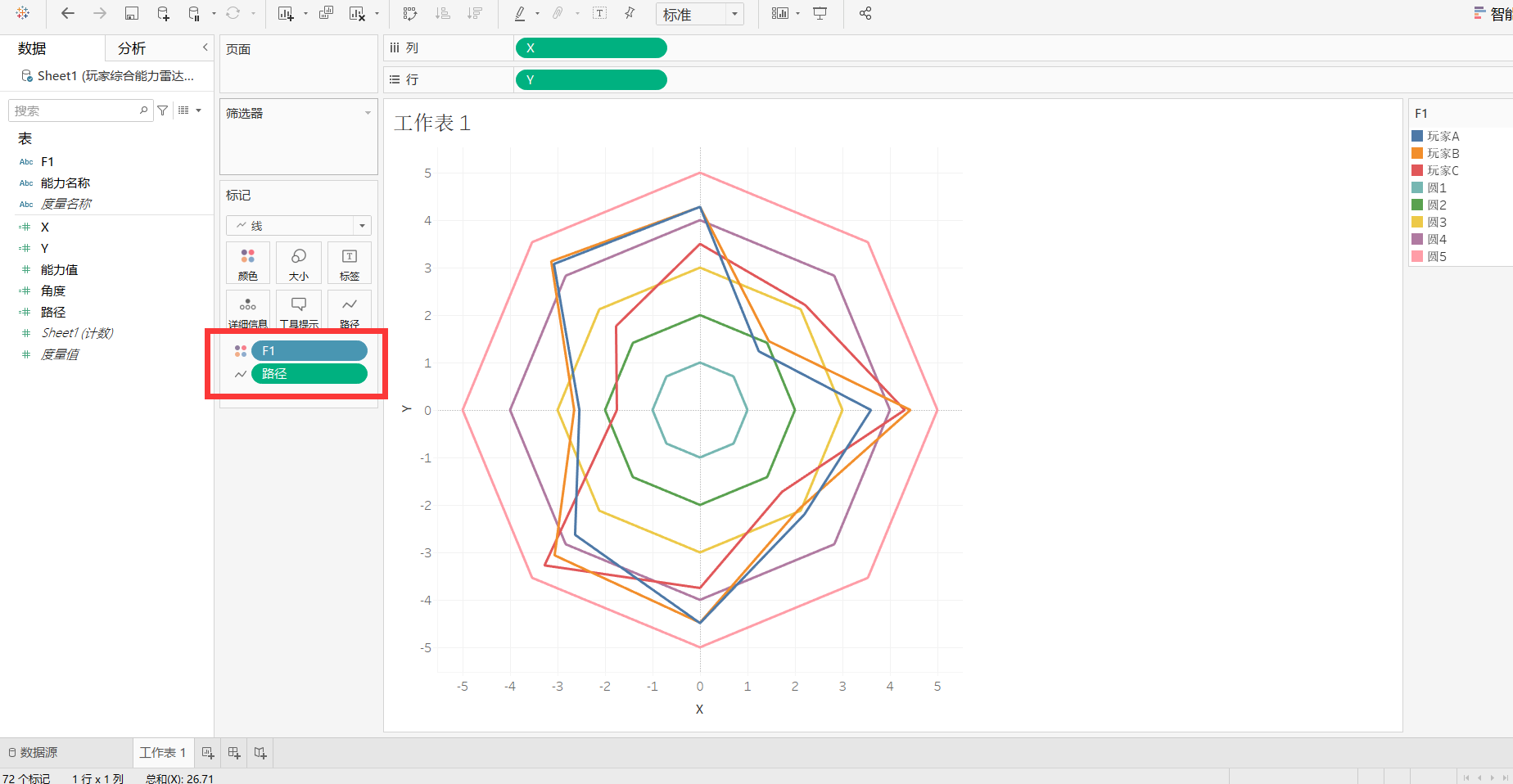

将【F1】拖到【颜色】，将【路径】拖到标记下的【路径】

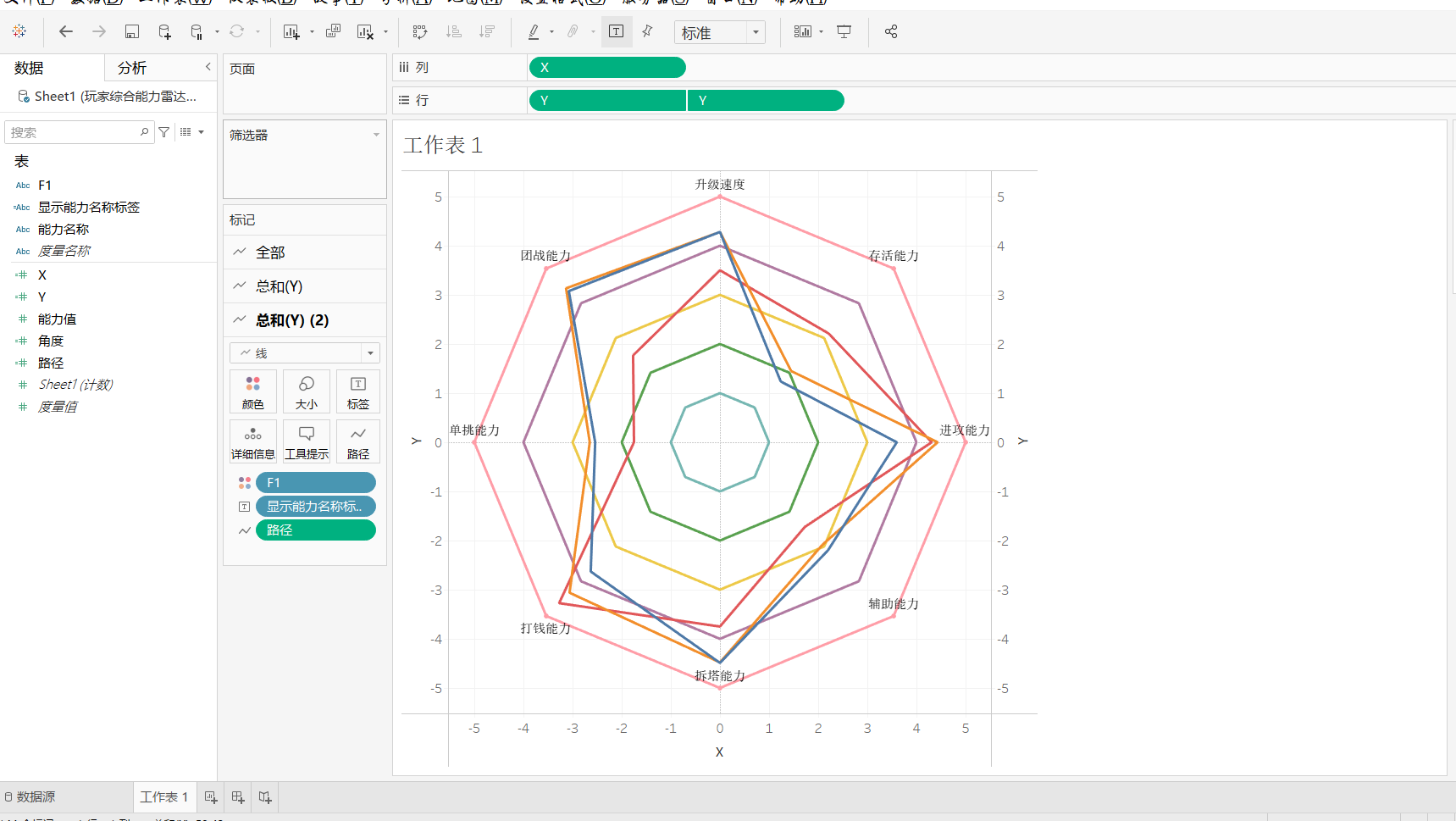

调整雷达图视图

添加标签

按ctrl，按住【行】里的【Y】进行复制。

点击第二个【Y】的下拉框——【双轴】，右击图表里右边的纵坐标表【同步轴】。

将【能力名称】拖到【总和(Y)(2)】下的【标签】上。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-QmXS2IhV-1635064468950)(https://gitee.com/waqwb/my-pic-go/raw/master/img/image-20211021190758446.png)]

【创建计算字段】，字段名称为【显示能力名称标签】，公式为IF [能力值]=5 THEN [能力名称] END

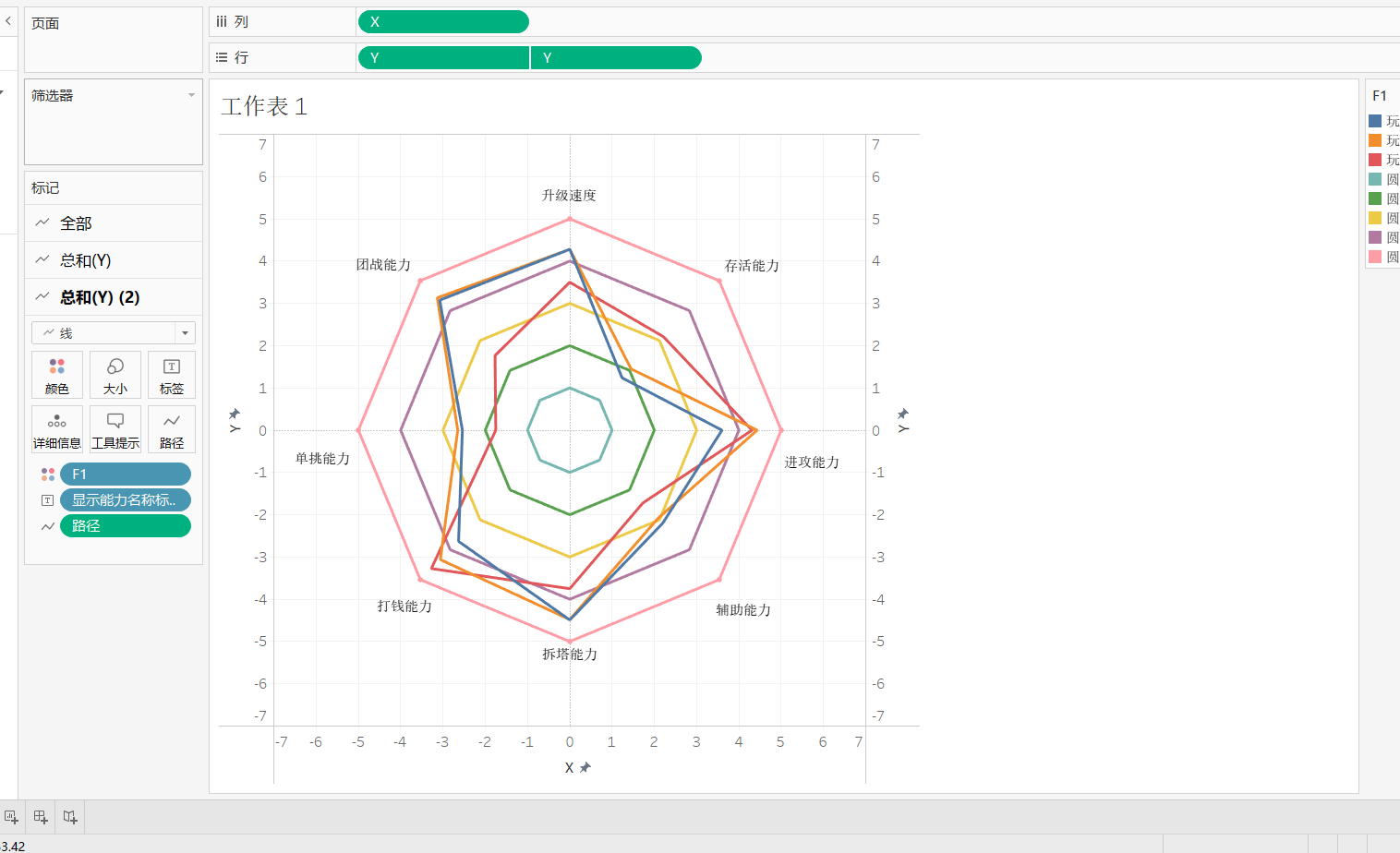

将【总和(Y)(2)】下的【能力名称】标签拖走，将【显示能力名称标签】拖到【总和(Y)(2)】下的【标签】上

调整标签

点击【标签】，勾选【允许标签覆盖其他标记】。

右击图表里的【进攻能力1】——【标记标签】——【从不显示】。

调整坐标轴边界

右击图表里的横坐标轴，勾选【固定】，【固定开始】为【-7】，【固定结束】为【7】。

右击图表里的纵坐标轴，勾选【固定】，【固定开始】为【-7】，【固定结束】为【7】。

调整图表里的【进攻能力】到合适位置。

添加数字标签

【创建计算字段】，字段名称为【显示玩家能力值标签】，公式为

CASE [F1]
WHEN  '玩家A' THEN [能力值]
WHEN  '玩家B' THEN [能力值]
WHEN  '玩家C' THEN [能力值]
END

将【显示玩家能力值标签】拖到【总和(Y)】的【标签】上。

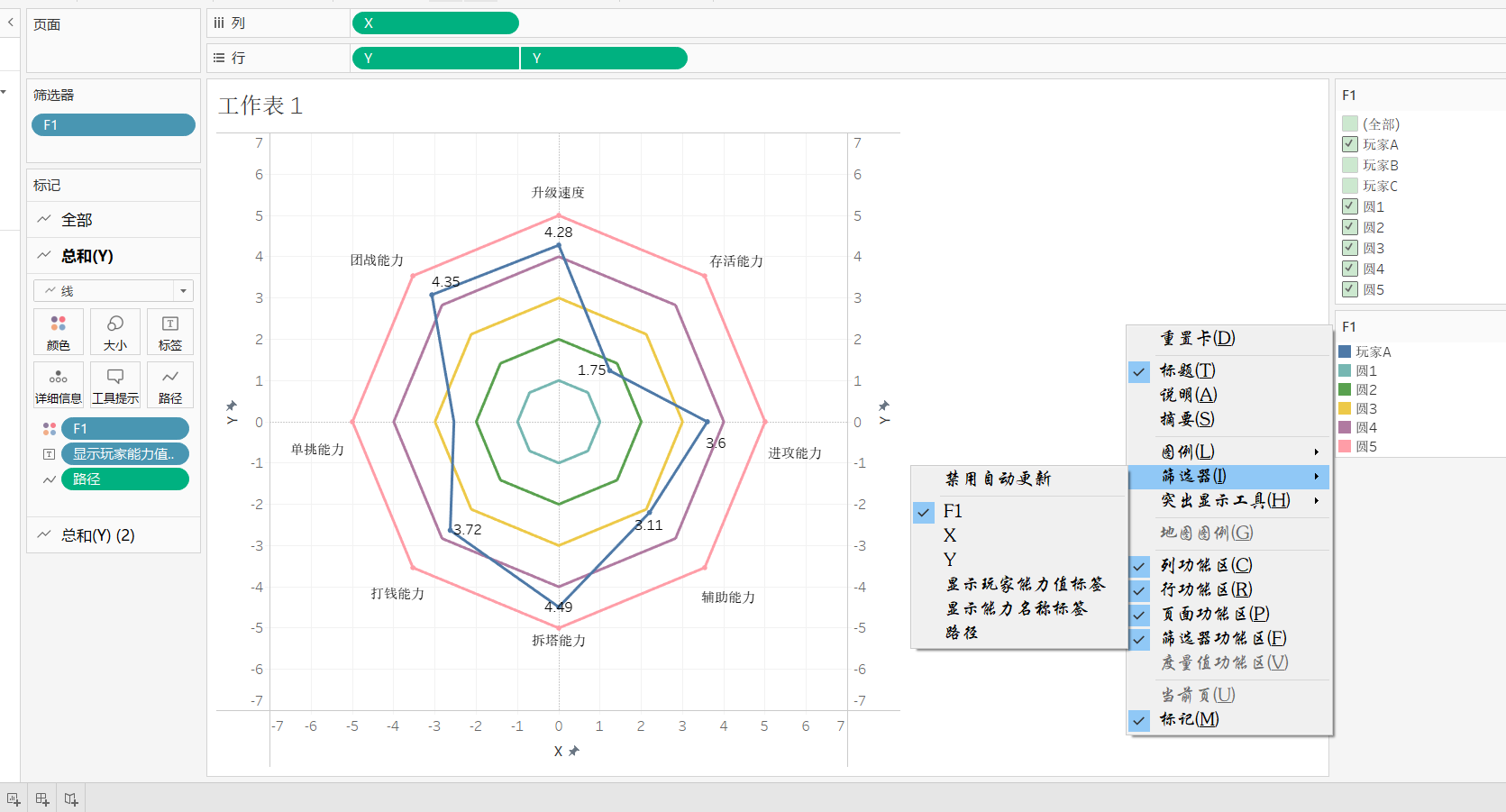

在右侧栏空白处右击——【筛选器】——【F1】,只选择【玩家A】和【圆1】到【圆5】。

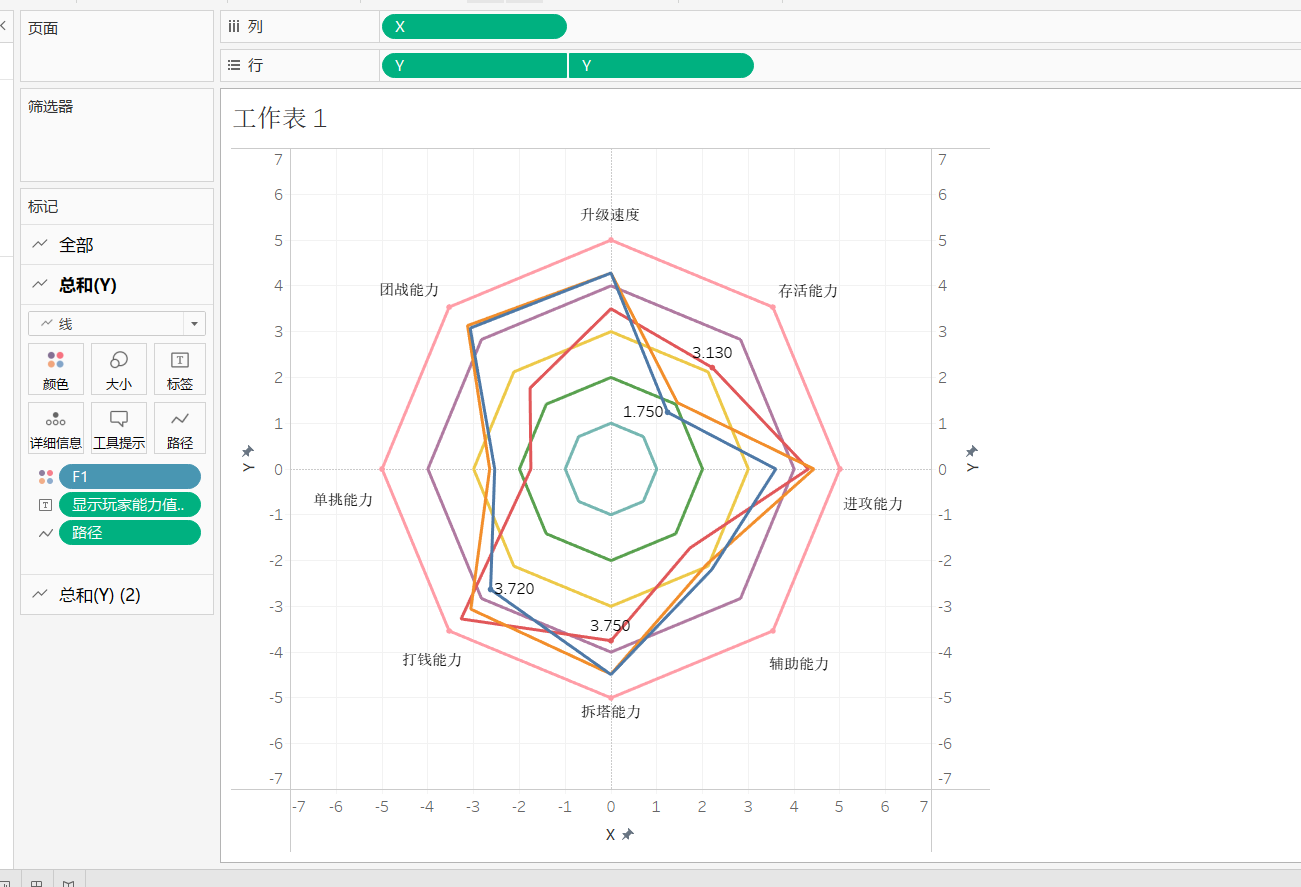

右击【总和(Y)】的【显示玩家能力值标签】——【离散】，减少小数位数。

右击图表里重复的值【3.6】——【标记标签】——【从不显示】。

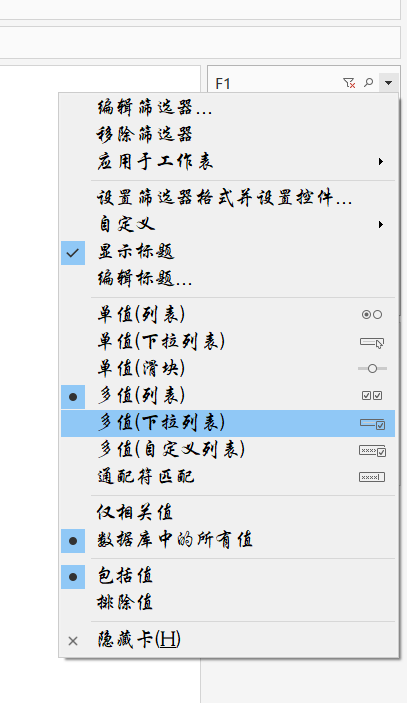

点击右侧【F1】的下拉框，选择【多值(下拉列表)】

点击右侧【F1】下边【(多个值)】的下拉框，选择【玩家C】

右击图表里玩家C重复的值——【标记标签】——【从不显示】。

调整圆环颜色

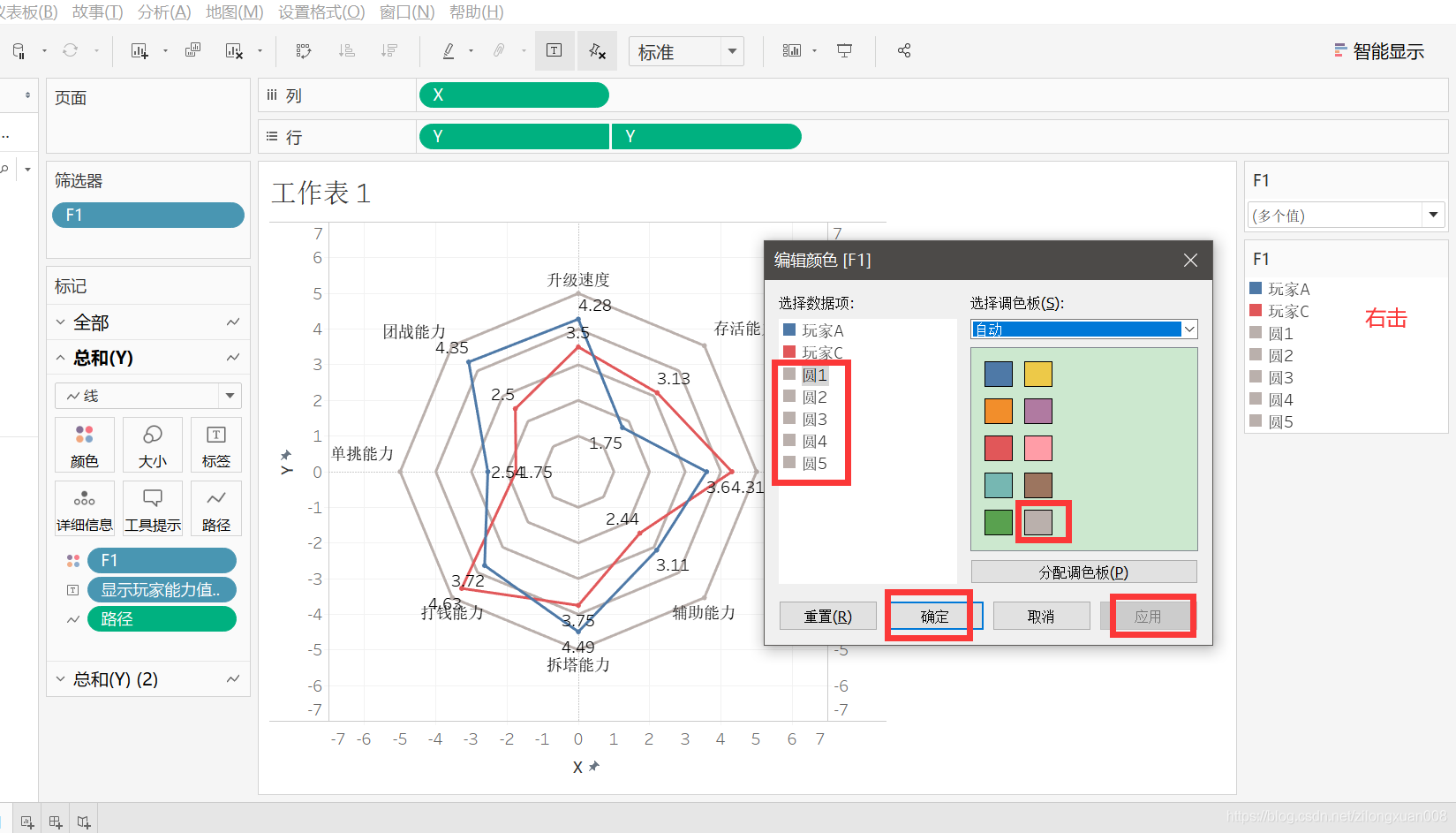

右击右侧处——【编辑颜色】。将【圆1】-【圆5】调整为灰色，点击【应用】、【确定】。

隐藏坐标轴

右击坐标轴——取消勾选【显示标题】。

其余两个坐标轴也是同样处理。

调整雷达图角度

重命名【工作表1】为【玩家能力雷达图】，复制工作表，名称为【玩家能力雷达图(2)】。

在工作表【玩家能力雷达图(2)】里，右击【角度】——【编辑】，修改字段公式为

IF [路径]=9 THEN PI()/2
ELSE -([路径]-1)*PI()/4 + PI()/2
END

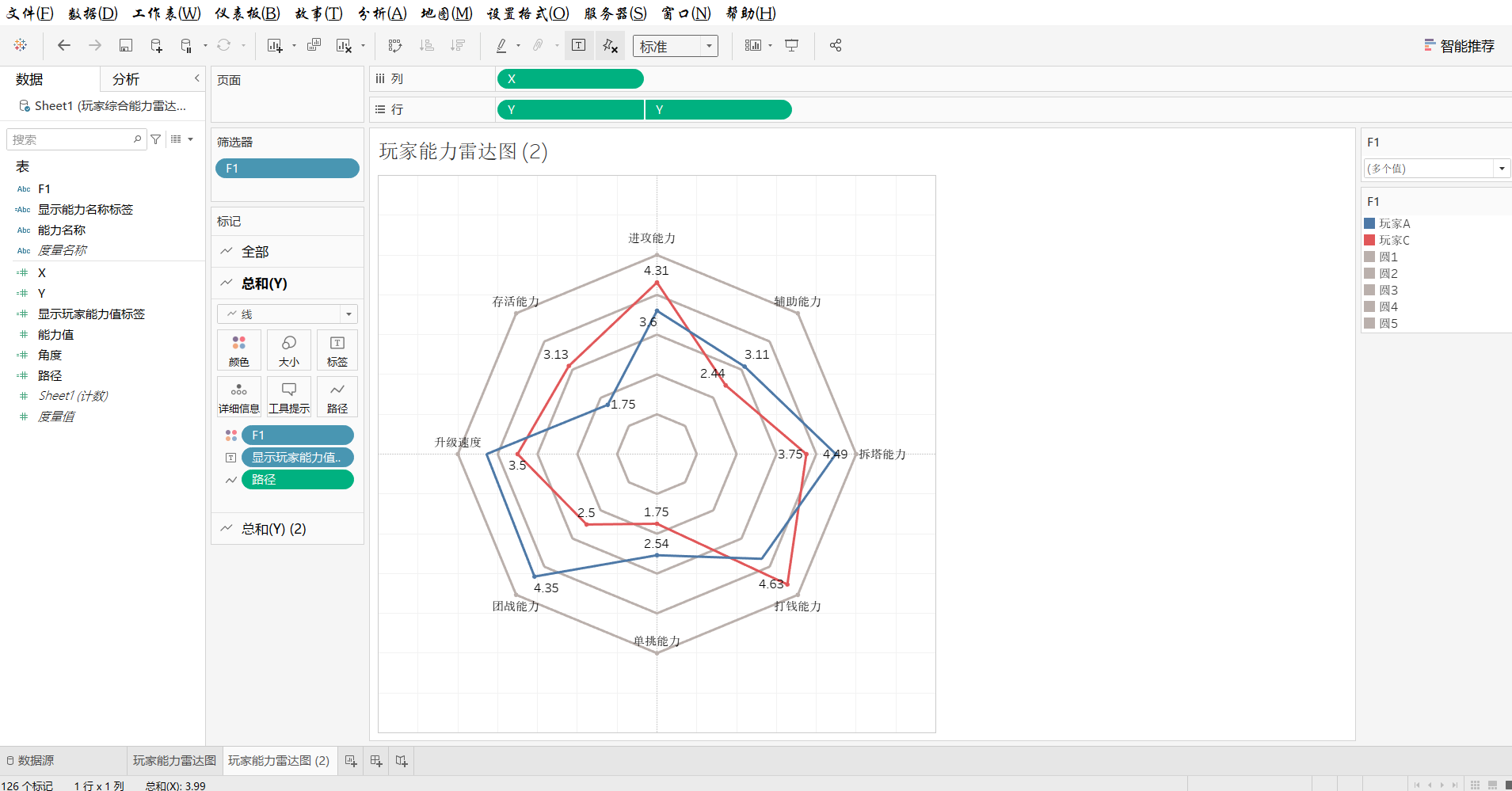

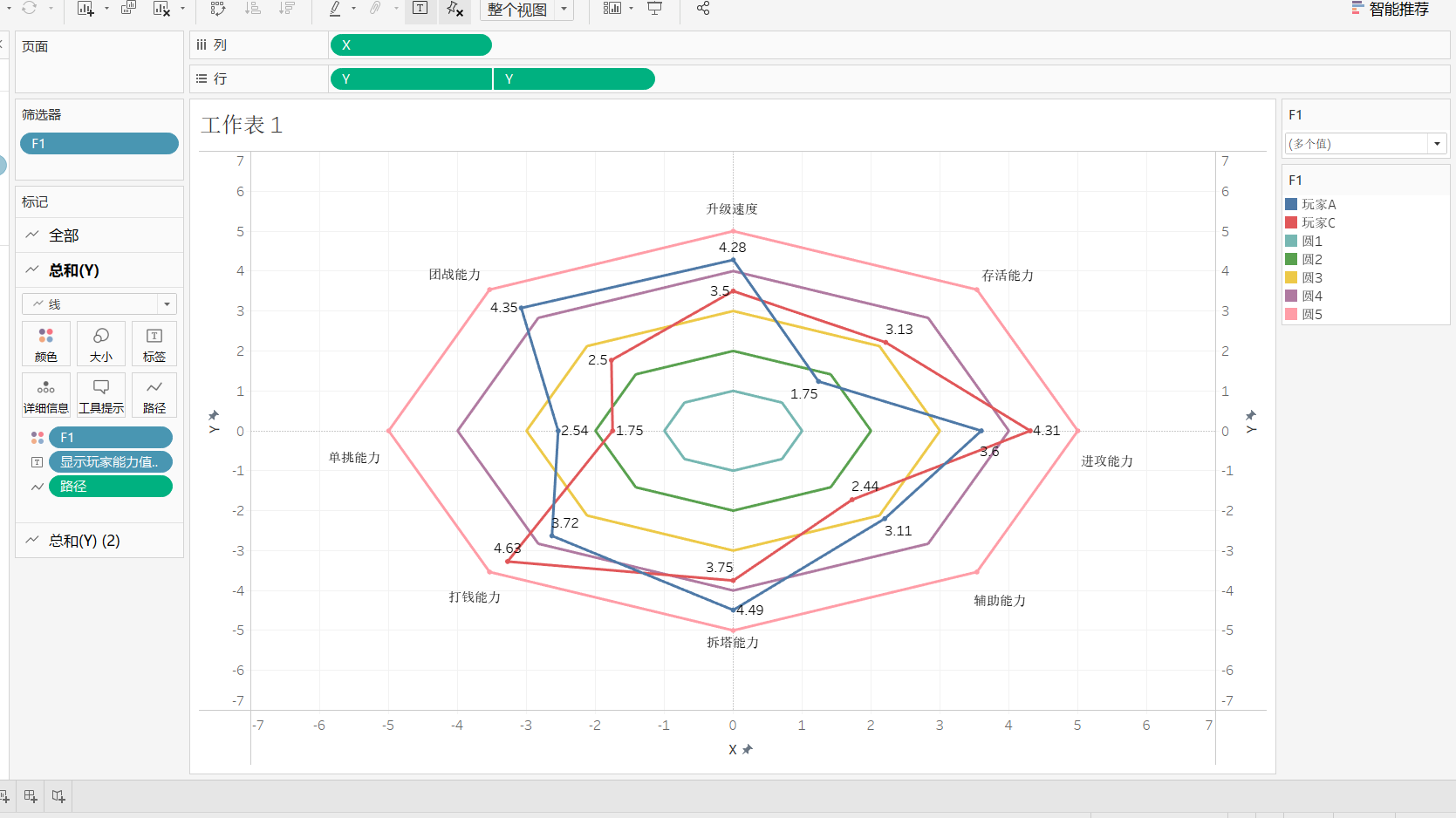

图表里隐藏【进攻能力1】【4.31】【3.6】标签，调整其他标签位置。最终结果如下：

总结

雷达图创建6个计算字段：

• 路径
• 角度
• X
• Y
• 显示能力名称标签
• 显示玩家能力值标签

凹凸图（Bump Chart）

凹凸图用于不同排名中连接相同的事物，从而显示出不同事物的排名关系。从本质上是多线图和点的集合。

超市各年份利润的凹凸图

导入数据“全球超市订单数据.xlsx”——双击【订单】

将【订购日期】拖到【列】，将【利润】拖到【行】。

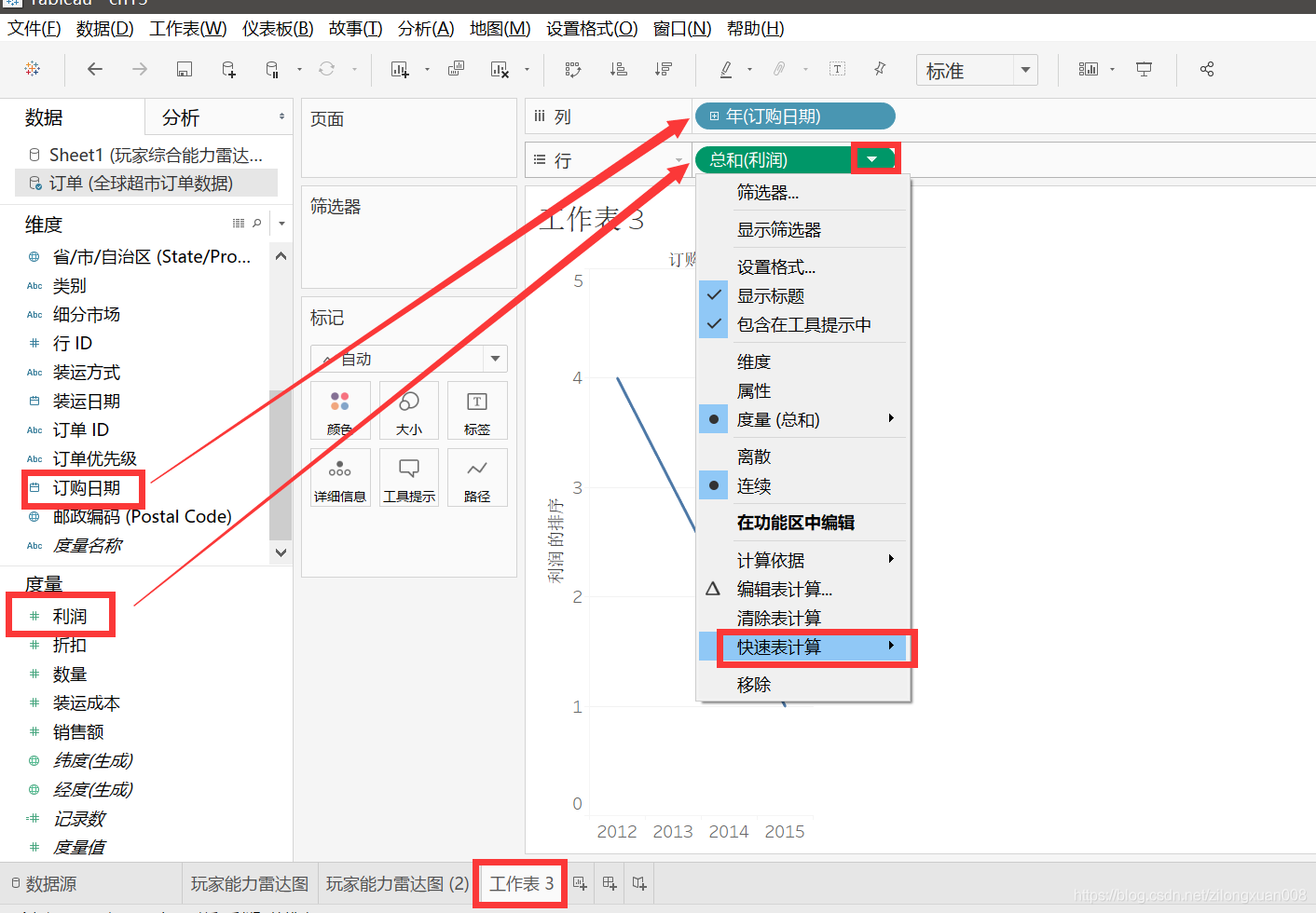

点击【行】里【利润】的下拉框——【快速表计算】——【排序】。

将【子类别】拖到【颜色】里。

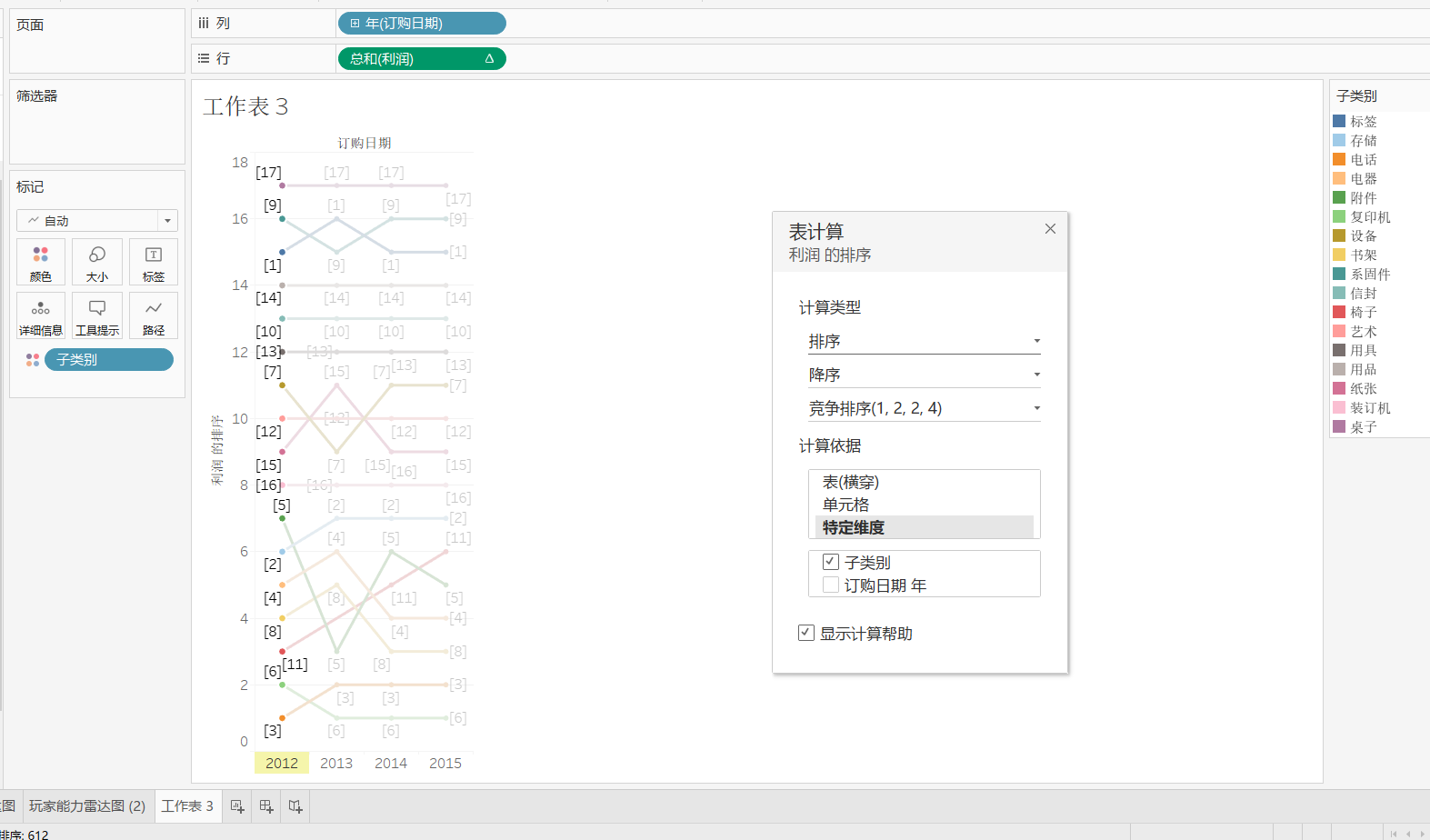

点击【行】里【利润】的下拉框——【编辑表计算】，点击【特定维度】——【子类别】。

按着ctrl，复制【行】里的【利润】，点击第二个【利润】带下拉框【双轴】，点击图表里的纵坐标轴——【同步轴】。

点击【标记】下的【总和(利润)(2)】的【自动】，修改成【形状】。点击【形状】选择实心圆。

添加标签

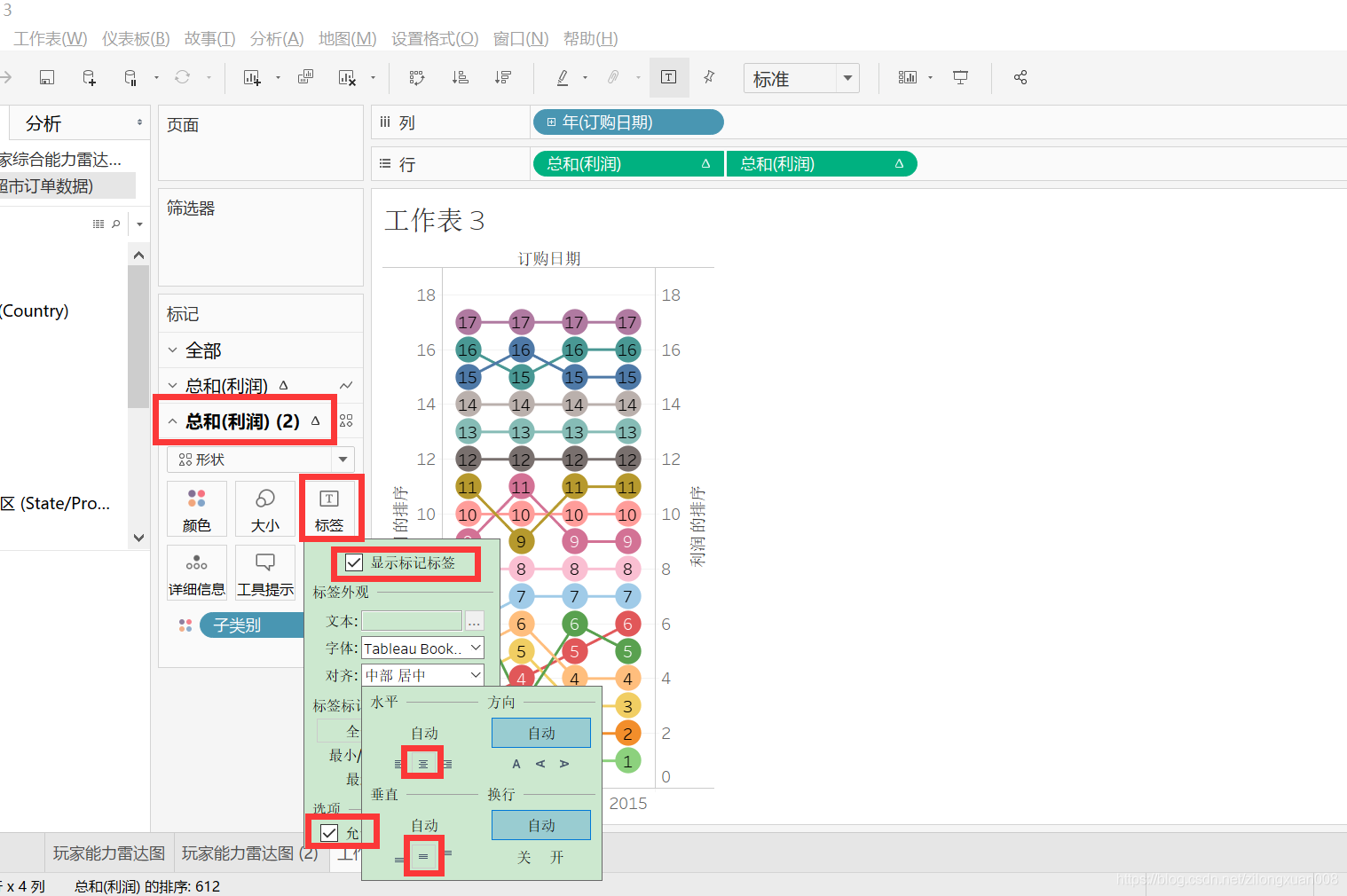

点击【总和(利润)(2)】下的【标签】，勾选【显示标记标签】和【允许标签覆盖其他标记】；点击【对齐】，选择水平和垂直的【居中】。

去除空行

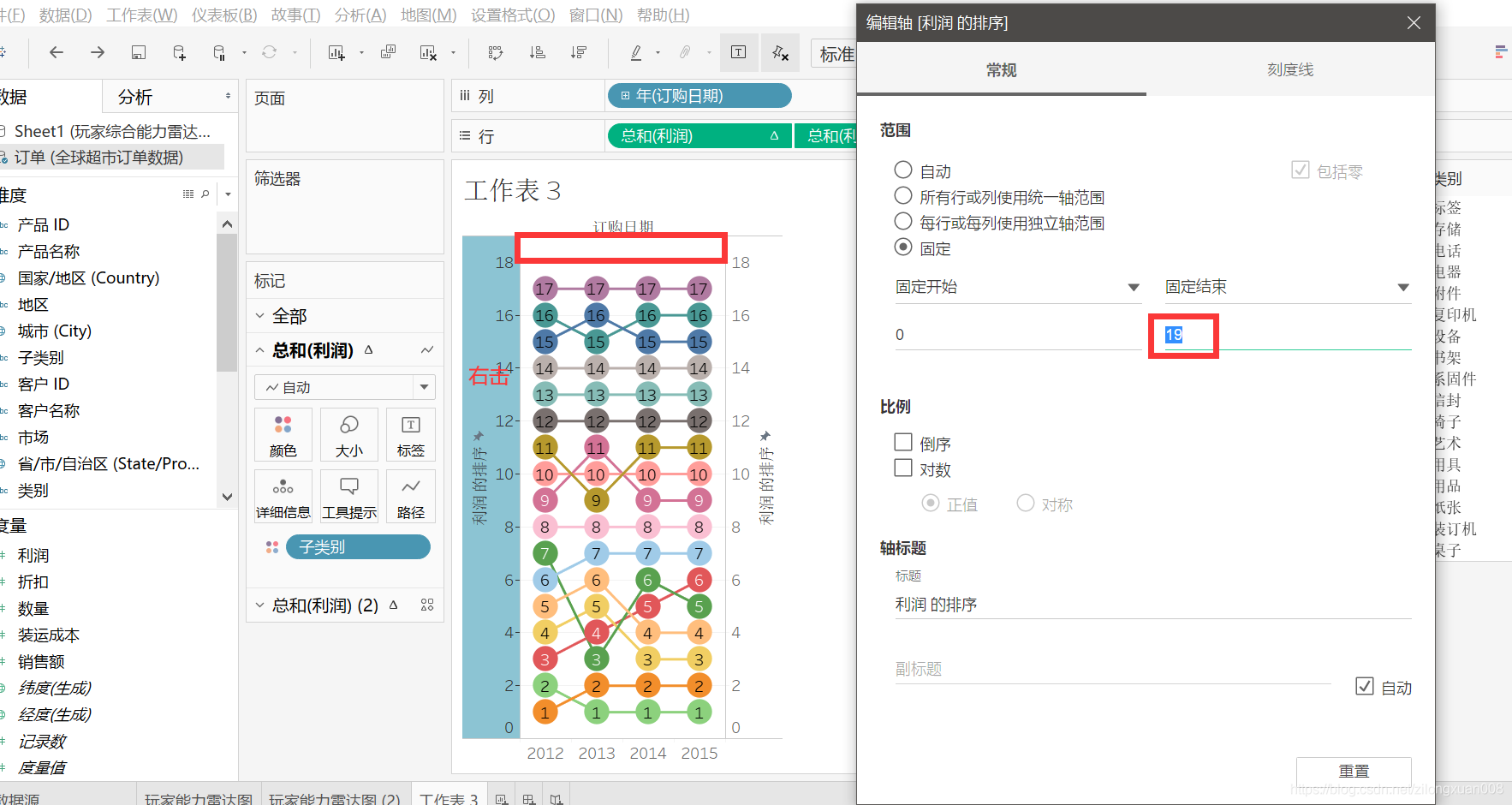

发现图表多了一个空行，右击纵坐标轴——【编辑轴】，点击【固定】，修改【固定结束】的值为【18】。

隐藏坐标轴

右击纵坐标轴——【编辑轴】，点击【倒序】。

右击右边的纵坐标轴——取消勾选【显示标题】。

右击左边的纵坐标轴——取消勾选【显示标题】。

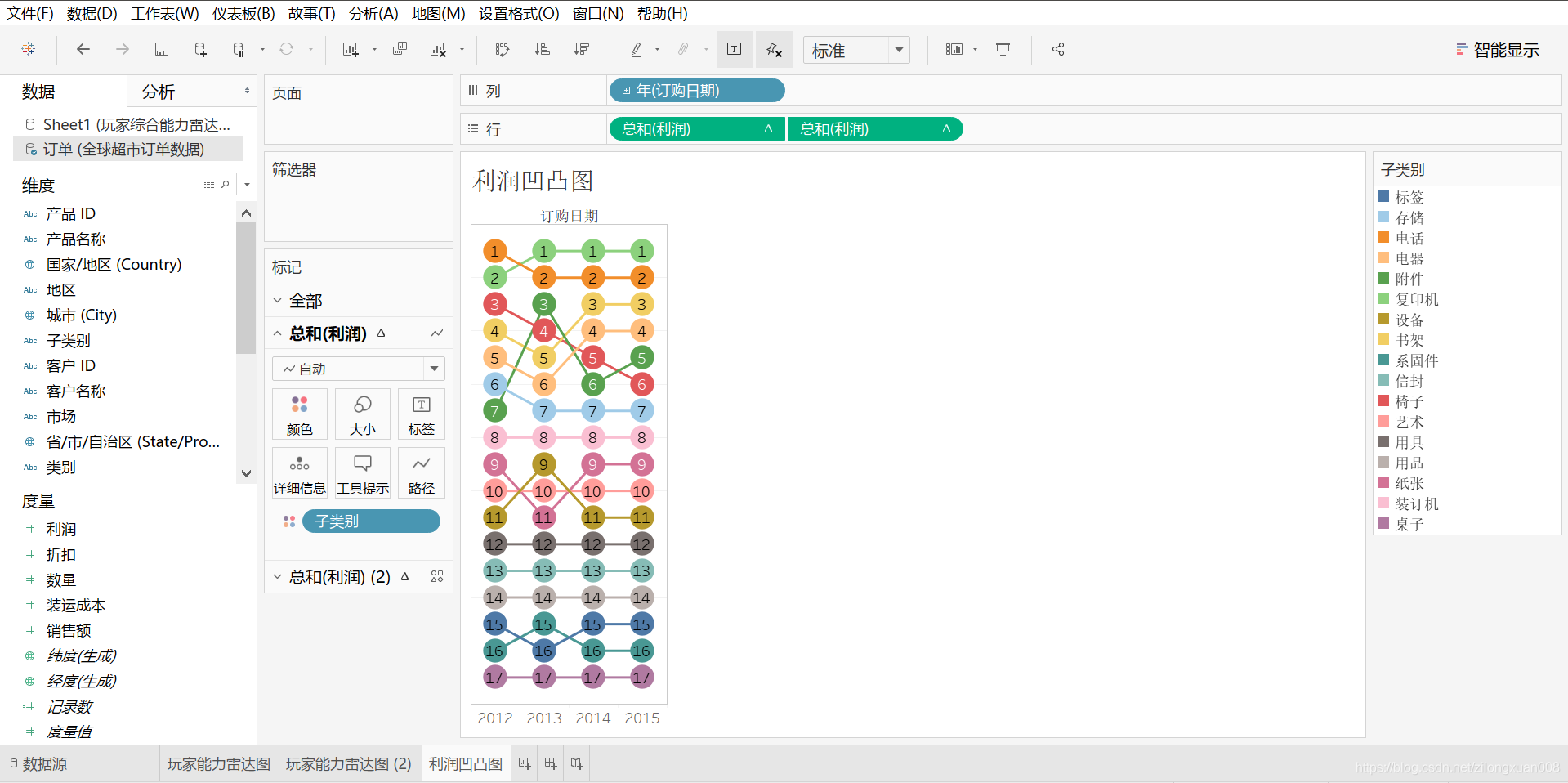

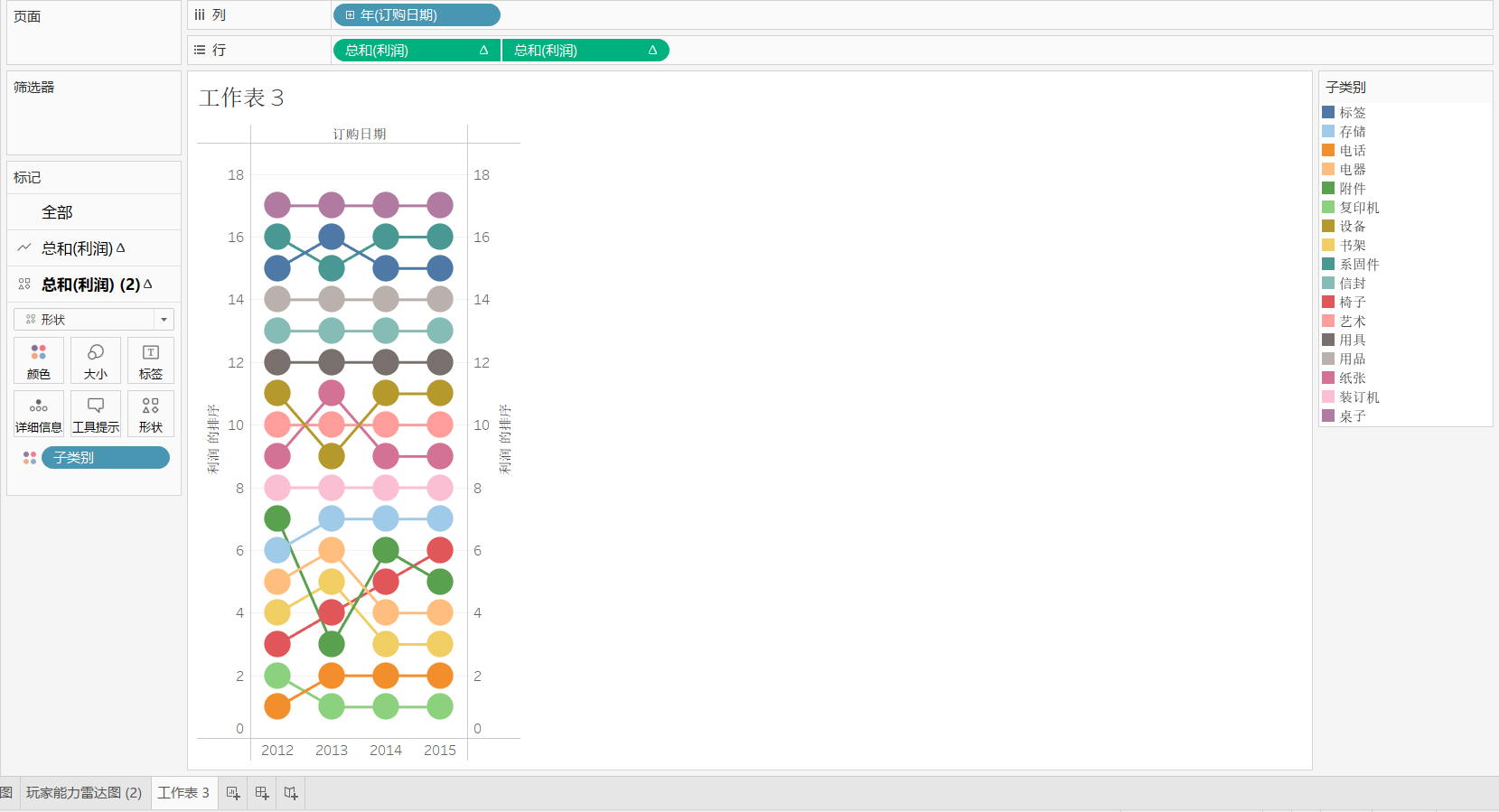

修改【工作表3】为【利润凹凸图】。结果显示如下：

作业

1、使用超市数据，制作不同装运年份不同子类别装运成本的凹凸图，以为装运年份为横坐标，子类别按照装运成本排序生成凹凸图；

2、使用“业绩指标衡量”数据，制作雷达图，查看员工A、B、C三人的各项指标数据，从已建立好的雷达图中，通过筛选保留员工A和C的雷达图数据，导出图像；

结果显示如下：

[外链图片转存中…(img-6tyz0bCb-1635064468982)]

作业

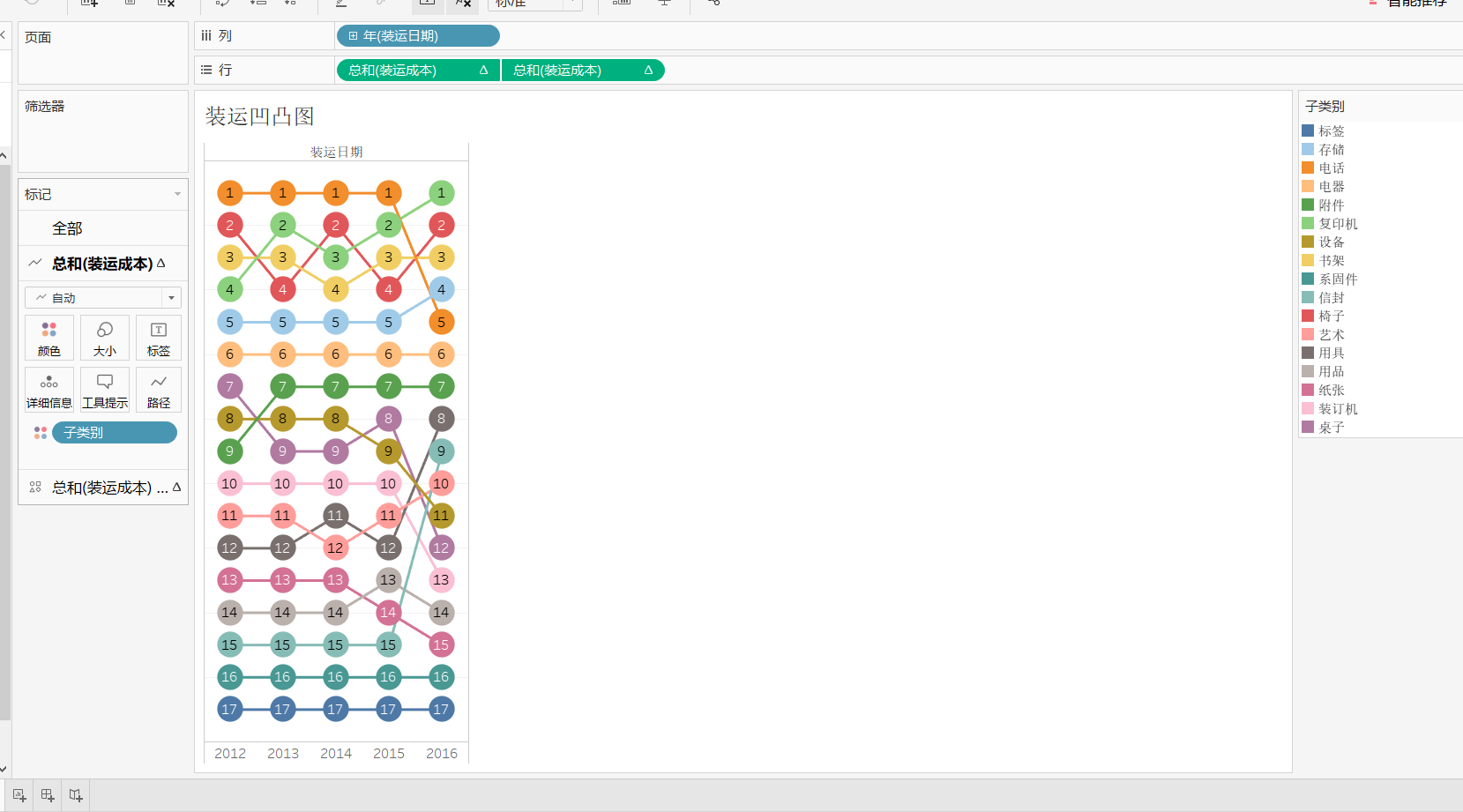

1、使用超市数据，制作不同装运年份不同子类别装运成本的凹凸图，以为装运年份为横坐标，子类别按照装运成本排序生成凹凸图；

[外链图片转存中…(img-ve0gNpOk-1635064468986)]

2、使用“业绩指标衡量”数据，制作雷达图，查看员工A、B、C三人的各项指标数据，从已建立好的雷达图中，通过筛选保留员工A和C的雷达图数据，导出图像；
