实验目的

学习利用CubeMX创建HAL库的工程
掌握定时器的基本原理

实验现象

使用stm32F1的TIM6定时器实现LED灯1hz的闪烁

实验设备

正点原子新战舰V3 STM32F103ZET6开发板学习板
st-link烧录器

定时器原理

F103定时器组成

STM32F103ZET6总共有8个定时器：

		计数器类型	预分配系数	产生DMA	捕获/比较通道	互补输出	计数器分辨率
高级定时器	TIM1	向上/向下	1-65535	可以	4	有	16位(2^16)
	TIM8	向上/向下	1-65535	可以	4	有	16位
通用定时器	TIM2	向上/向下	1-65535	可以	4	无	16位
	TIM3	向上/向下	1-65535	可以	4	无	16位
	TIM4	向上/向下	1-65535	可以	4	无	16位
	TIM5	向上/向下	1-65535	可以	4	无	16位
基本定时器	TIM6	向上	1-65535	可以	0	无	16位
	TIM7	向上	1-65535	可以	0	无	16位

总结：
TIM1和TIM8定时器特殊在有互补输出。高级定时器可以定时、输出比较、输入捕捉、还可以输出三相电机互补信号，每个高等定时器有8个外部IO口。
TIM6和TIM7基本定时器特殊在：基本定时器没有外部IO口，只能向上计数定时产生中断/DMA请求，没有捕获/比较通道
通用定时器（TIM2-TIM5）可以定时、输出比较、输入捕捉，每个通用定时器具有4个外部IO口。

定时器时间计算

基本定时器的计数次数由自动重装载寄存器决定的，基本定时器的计数器从0开始向上计数（计数模式为向上计数时），当计数器的值与自动重装载寄存器相等时，产生溢出。所以基本定时器的溢出时间计算公式如下：
$T i m e = （ P S C + 1 ） * （ A R R ） / T I M x C L K （ u s ）$
PSC是定时器的分频系数，TIMxCLK是内部时钟。
　　ARR是自动重装载寄存器的值(既计数多少产生一次溢出)。
　　假设基本定时器TIMxCLK = 72MHZ，PSC = 72-1，ARR = 1000，那么定时器的溢出时间为：
$T i m e = 72 * 1000 / 72 = 1000 （ u s ） = 1 （ m s ）$

具体步骤

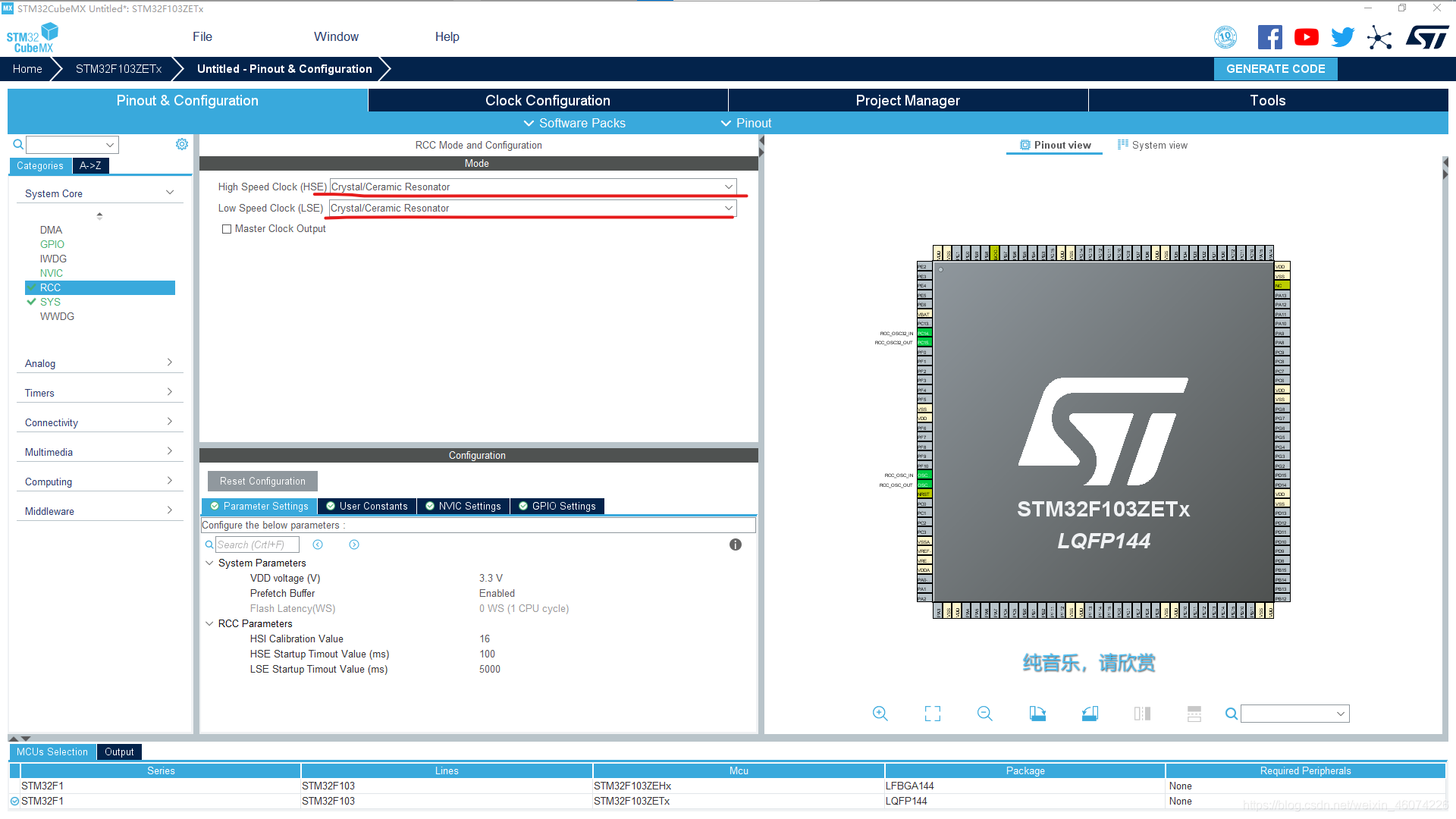

1.RCC时钟源配置

RCC_allocation

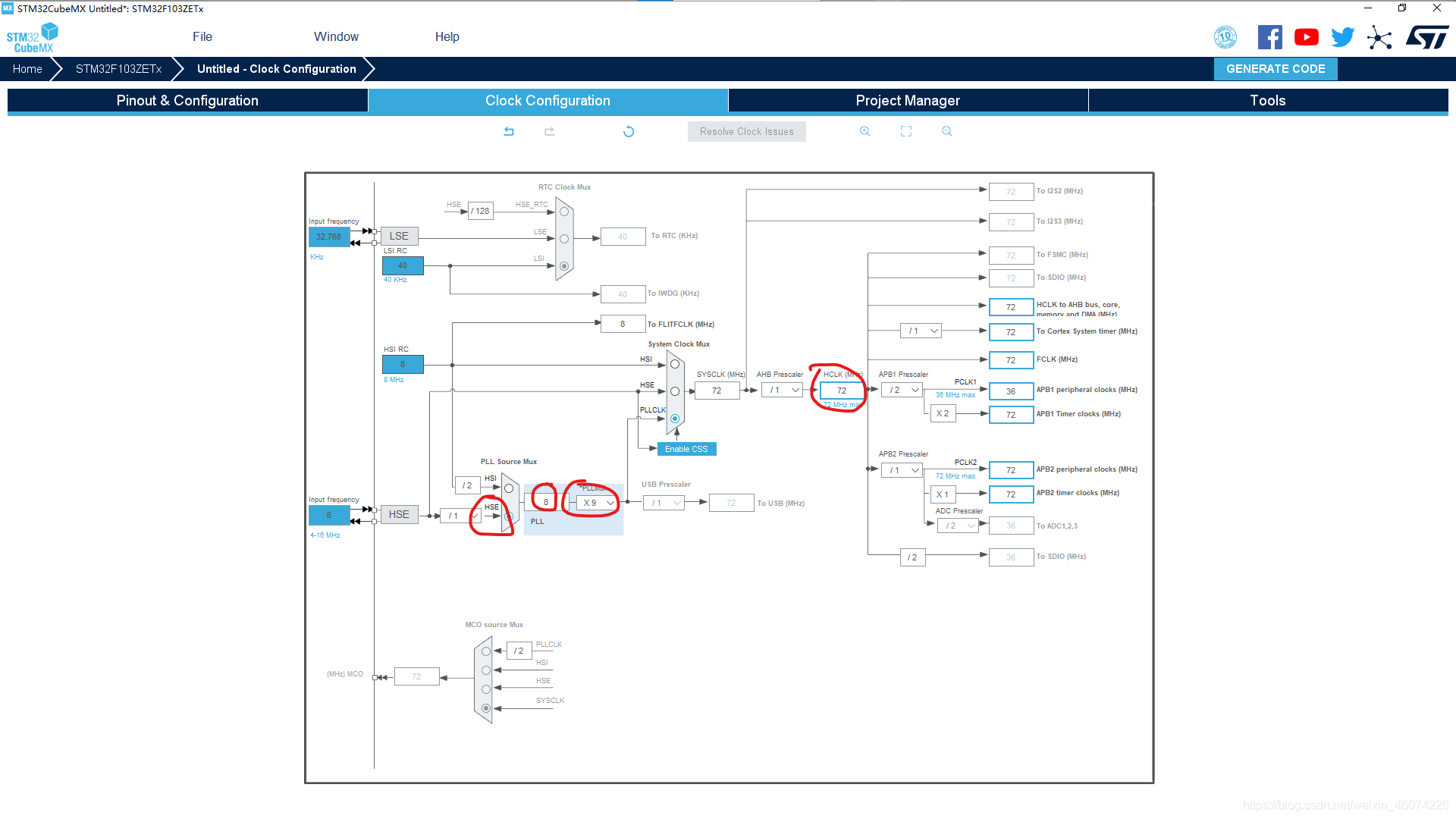

2.时钟树配置

Clock_Configuration

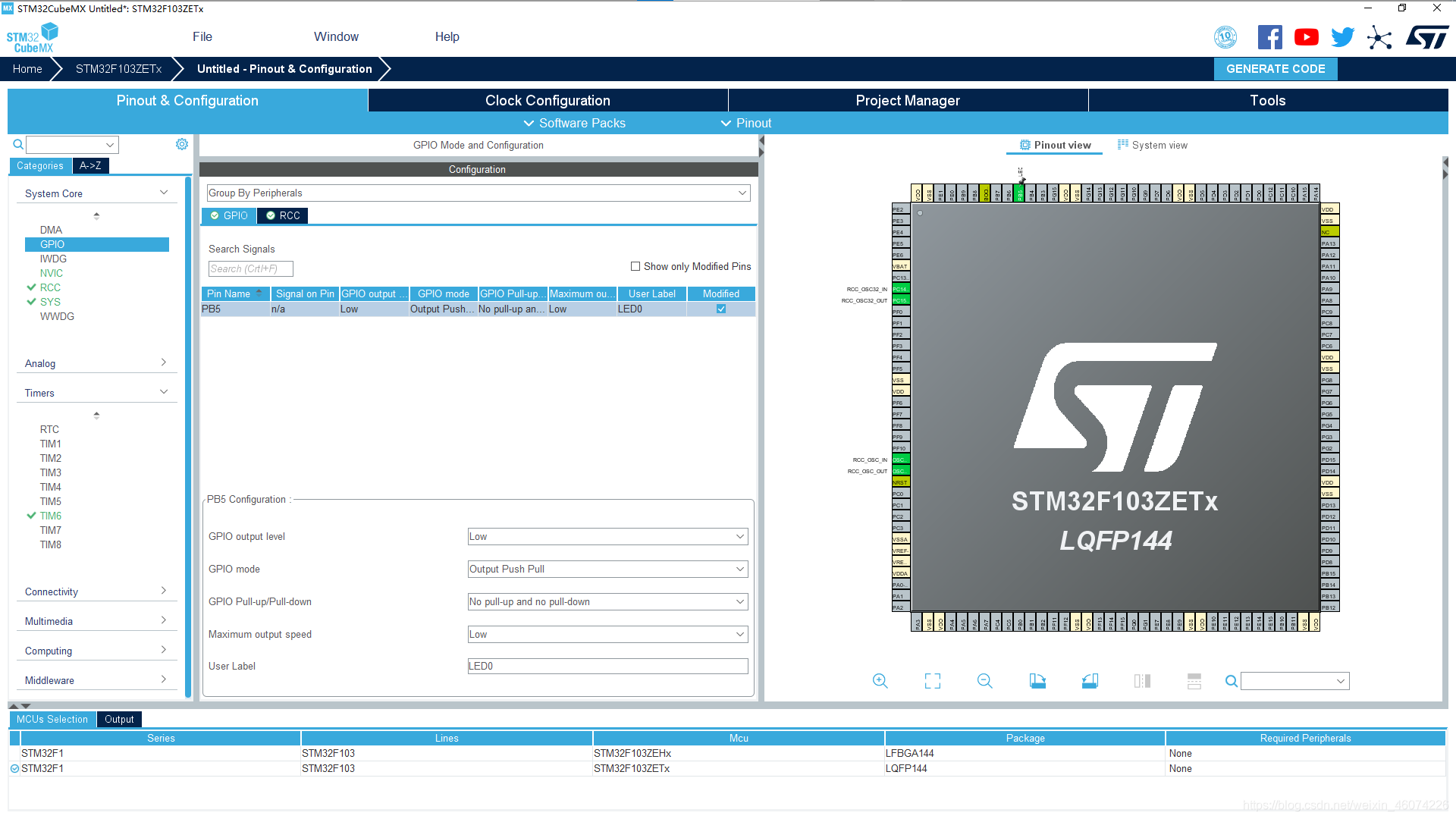

3.GPIO配置，LED0对应PB5引脚

GPIO_Configuration

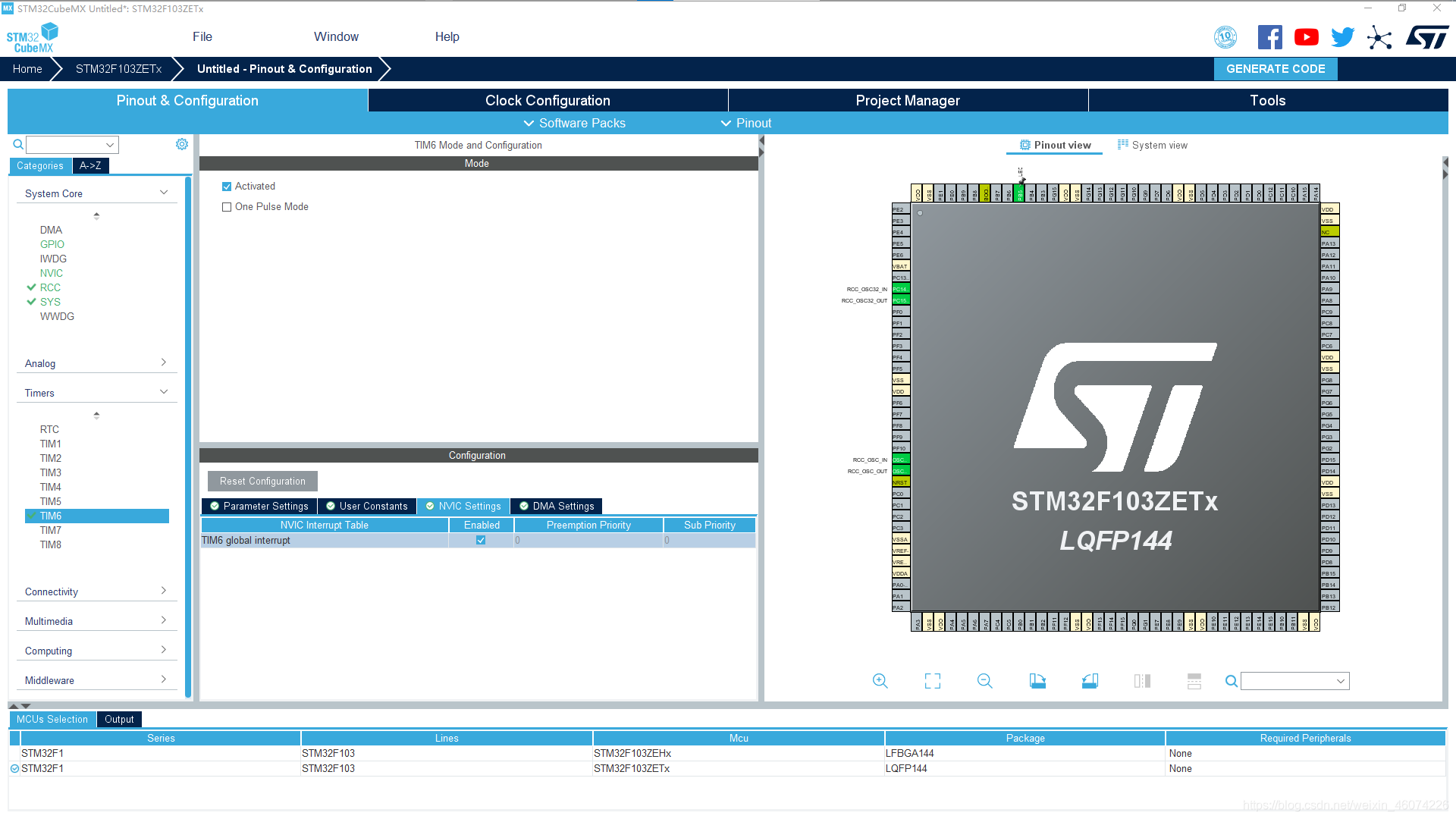

4.TIM6配置与中断使能

对应的时间为
$T i m e = 7200 * 5000 / 72 = 500 （ m s ） = 0.5 (s) ；周期 T = 1 s ；频率 f = 1 h z .$

NVIC_settings

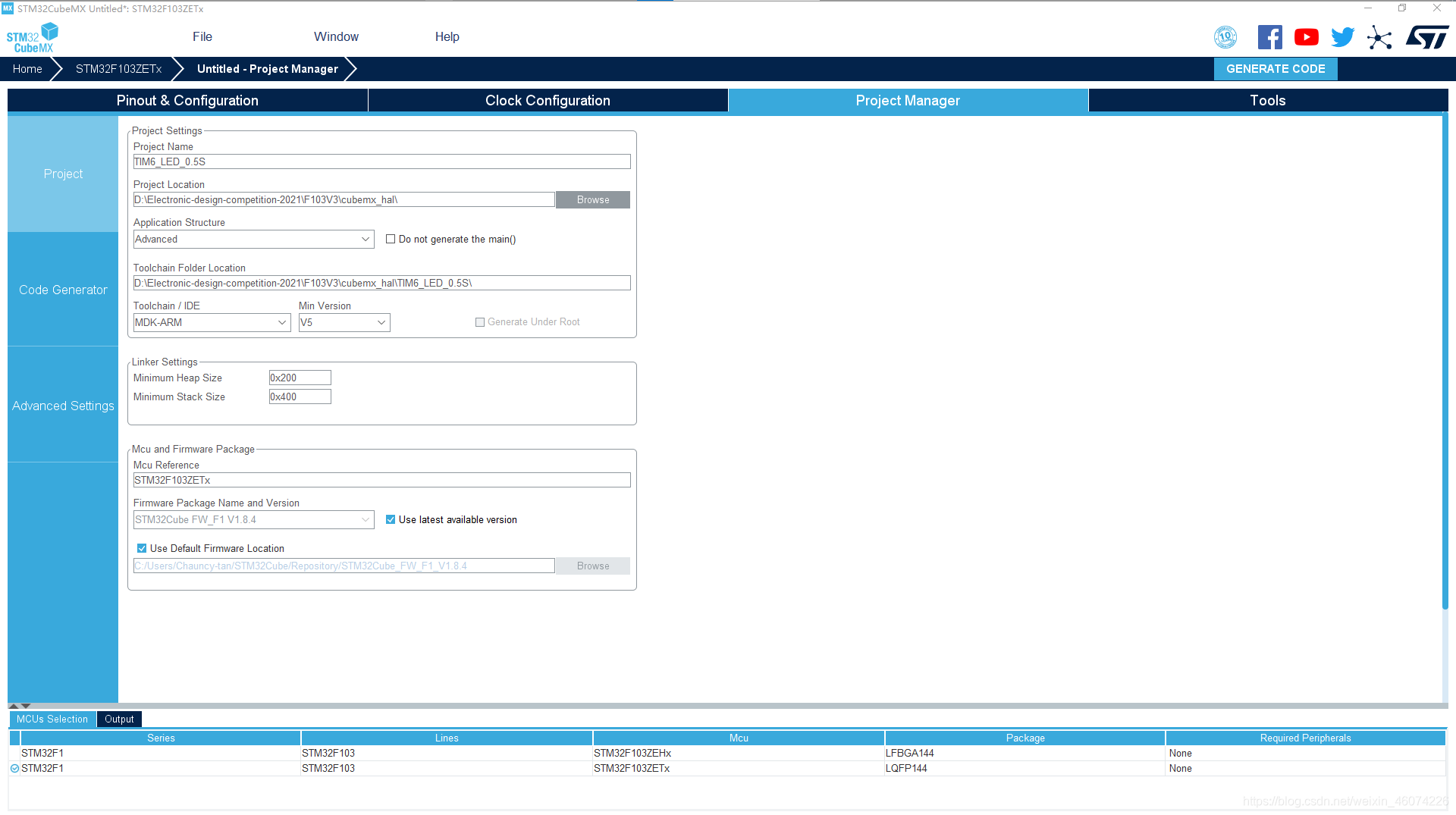

5.项目配置

Project_Setings

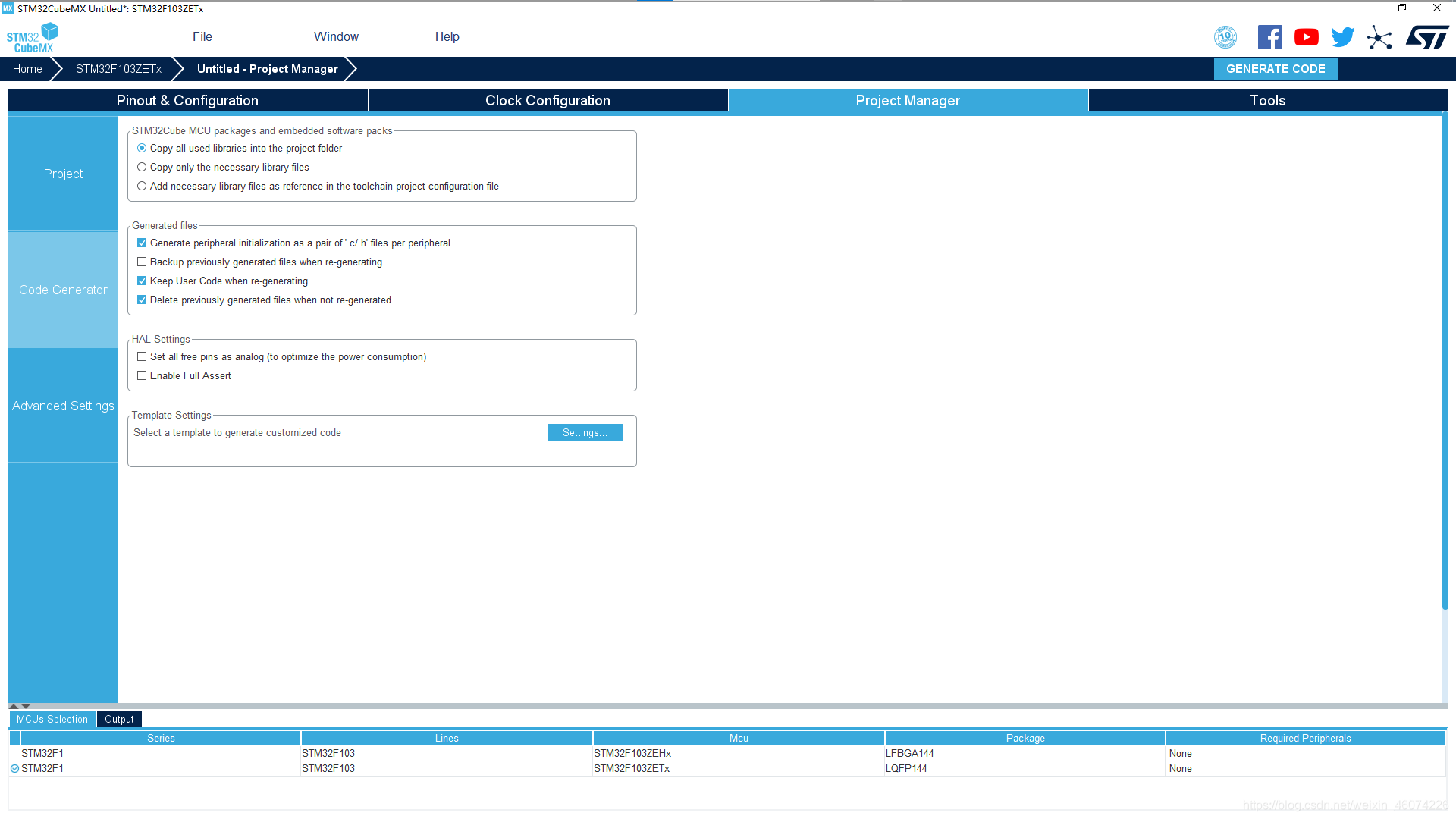

code_setings

代码编写

1.CubeMX 生成的main.c

int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();			//GPIO初始化,,函数definition在gpio.c
  MX_TIM6_Init();			//Tim6定时器初始化,函数definition在tim.c
  /* USER CODE BEGIN 2 */

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

2.CubeMX 生成的tim.c

#include "tim.h"

/* USER CODE BEGIN 0 */

/* USER CODE END 0 */

TIM_HandleTypeDef htim6;

/* TIM6 init function */
void MX_TIM6_Init(void)			//定时器初始化函数
{
  TIM_MasterConfigTypeDef sMasterConfig = {0};

  htim6.Instance = TIM6;
  htim6.Init.Prescaler = 7200-1;				//定时器预分频系数
  htim6.Init.CounterMode = TIM_COUNTERMODE_UP;	//向上计数模式
  htim6.Init.Period = 5000-1;					//自动重装载值
  htim6.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_ENABLE;		//自动重装功能使能
  if (HAL_TIM_Base_Init(&htim6) != HAL_OK)
  {
    Error_Handler();
  }
  sMasterConfig.MasterOutputTrigger = TIM_TRGO_RESET;
  sMasterConfig.MasterSlaveMode = TIM_MASTERSLAVEMODE_DISABLE;
  if (HAL_TIMEx_MasterConfigSynchronization(&htim6, &sMasterConfig) != HAL_OK)
  {
    Error_Handler();
  }

}

void HAL_TIM_Base_MspInit(TIM_HandleTypeDef* tim_baseHandle)  //中断设置
{

  if(tim_baseHandle->Instance==TIM6)
  {
  /* USER CODE BEGIN TIM6_MspInit 0 */

  /* USER CODE END TIM6_MspInit 0 */
    /* TIM6 clock enable */
    __HAL_RCC_TIM6_CLK_ENABLE();

    /* TIM6 interrupt Init */
    HAL_NVIC_SetPriority(TIM6_IRQn, 0, 0);		//中断NVIC优先级设置为0，0
    HAL_NVIC_EnableIRQ(TIM6_IRQn);				//使能定时器6的中断服务
  /* USER CODE BEGIN TIM6_MspInit 1 */

  /* USER CODE END TIM6_MspInit 1 */
  }
}

void HAL_TIM_Base_MspDeInit(TIM_HandleTypeDef* tim_baseHandle)	//中断挂起函数
{

  if(tim_baseHandle->Instance==TIM6)
  {
  /* USER CODE BEGIN TIM6_MspDeInit 0 */

  /* USER CODE END TIM6_MspDeInit 0 */
    /* Peripheral clock disable */
    __HAL_RCC_TIM6_CLK_DISABLE();

    /* TIM6 interrupt Deinit */
    HAL_NVIC_DisableIRQ(TIM6_IRQn);
  /* USER CODE BEGIN TIM6_MspDeInit 1 */

  /* USER CODE END TIM6_MspDeInit 1 */
  }
}

3.查看stm32f1xx_it.c文件，找到中断服务函数

void TIM6_IRQHandler(void)
{
  /* USER CODE BEGIN TIM6_IRQn 0 */

  /* USER CODE END TIM6_IRQn 0 */
  HAL_TIM_IRQHandler(&htim6);
  /* USER CODE BEGIN TIM6_IRQn 1 */

  /* USER CODE END TIM6_IRQn 1 */
}

这个函数调用了下面这个函数

HAL_TIM_IRQHandler(&htim6) ;

4.找到中断回调服务函数

进入HAL_TIM_IRQHandler(TIM_HandleTypeDef *htim)函数，这里面的代码很长，其实就是不同的中断类型，进入不同的中断回调函数，都属于虚函数，所以我们只要在 main.c 或者 tim.c 文件中使能中断并重写中断服务函数即可

void HAL_TIM_IRQHandler(TIM_HandleTypeDef *htim)
{
  /* Capture compare 1 event */
  if (__HAL_TIM_GET_FLAG(htim, TIM_FLAG_CC1) != RESET)
  {
    if (__HAL_TIM_GET_IT_SOURCE(htim, TIM_IT_CC1) != RESET)
    {
      {
        __HAL_TIM_CLEAR_IT(htim, TIM_IT_CC1);
        htim->Channel = HAL_TIM_ACTIVE_CHANNEL_1;

        /* Input capture event */
        if ((htim->Instance->CCMR1 & TIM_CCMR1_CC1S) != 0x00U)
        {
       ..............................................

5.使能定时器中断并编写中断回调服务函数

使能定时器中断

  MX_GPIO_Init();
MX_TIM6_Init();
/* USER CODE BEGIN 2 */
HAL_TIM_Base_Start_IT(&htim6);  //放在初始化之后

编写中断回调服务函数

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
	if(htim->Instance == TIM6)
	{
		HAL_GPIO_TogglePin(LED0_GPIO_Port,LED0_Pin);
	}
}

对应的源程序压缩包可以前往https://download.csdn.net/download/weixin_46074226/20533195 下载
