【嵌入式系统开发】学习笔记二：堆栈以及ARM的概念及举例代码解析

提示：本文内容参考慕课课程：《ARM微控制器与嵌入式系统》

一、堆栈Stack

1.堆栈的概念

堆栈是一段连续的存储器空间，堆栈按照后入先出的方式工作(Last In First Out)，只能向/从堆栈的顶部加入或取出数据，即堆栈能够保持数据的顺序。

• 堆：是一个进程开启以后，系统分配给它的间，一般这个空间是全局的，系统中所有动态分配的对象（比如指针）都是在这个空间上分配。堆里的数据是有数据结构的，其空间占用是不连续的。在没有OS的嵌入式系统中，通常不使用堆。

• 栈：是一个线程维护的一个先进后出的数据构，主要用于静态变量的分配及维护程序各个函数调用时使用。栈里的内容是没有数据结构的，其空间占用是连续的。栈是微处理器的必要特性，是支持高级语言编程的前提。

堆栈有两种基本的操作方式:
推入PUSH: 将内容加入到堆栈顶端
取出PULL : 将堆栈顶端的内容取出

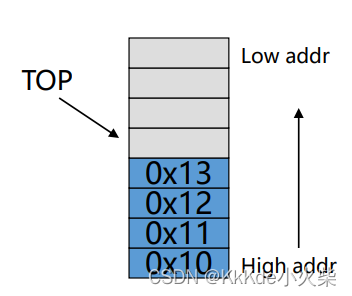

对于大多数CPU而言，“顶端”是指
低位的地址空间

2.堆栈的作用

• 汇编程序可以使用堆栈来保存局部变量，寄存器值。

• C语言编译器使用堆栈来完成参数传递和返回值传递 →C语言的函数调

• CPU硬件 使用堆栈来保存返回地址和寄存器上下文(register context) →中断

3.堆栈指针寄存器Stack Pointer

1.堆栈顶端位置通过CPU内的堆栈指针寄存器确定(SP，Stack Pointer)。

2.堆栈指针的初始位置由程序代码确定，指向预先划定的堆
栈空间的底部

3.如果要自己操作堆栈，记住：
· Once push must pull
· Last In First Out

在使用C语言时，我们对于堆栈的绝大多数使用是感觉不到的，因为C语言的函数调用，函数的返回值，参数传递，局部变量的开销都是由编译器帮我们隐性的使用了堆栈。

开发工具会写出代码初始化堆栈，C语言编译器会隐性使用堆栈，用汇编编写中断时，需要注意堆栈。

4.举例

先了解一些汇编的基本指令：

1. NOP: no operation，浪费一个时钟周期什么都不做
2. LDS : load stack pointer with a value，给SP指针赋值
3. PSHx: push the contains of register ‘x’ into stack，把内部的x寄存器的值入栈
4. PULLx: pull from the stack and put in register ‘x’，从堆栈弹出一个数到寄存器x
5. JSR : jump to subroutine，跳转到一个子函数
6. RTS : return from subroutine，从子函数返回

下面我们将分析一段代码在16bitCPU的执行过程中堆栈的变化

0x3005: NOP
0x3006: LDS $2000
0x3008: PSHA
0x3009: PSHB
0x300A: JSR SubFunc
0x300C: PULLA
0x300D: PULLB
………..…
SubFunc: 0x4050: NOP
0x4052: RTS

解析过程如下：

1初始状态：

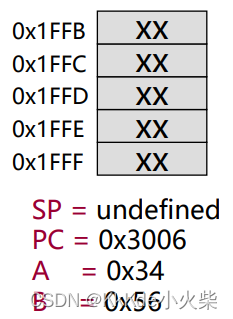

2执行以下代码，完成堆栈初始化，指定闲置内存空间给堆栈用

0x3005: NOP
0x3006: LDS $2000

SP指针初始化为0x2000，即0x2000以上都可以用作堆栈，PC指向下一条待执行的指令地址0x3008(因为下一条指令的地址为0x3008)

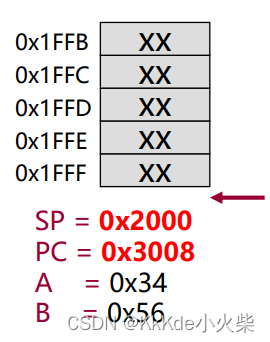

3执行以下代码，把A的值入栈

0x3008: PSHA

A寄存器的值被放到了堆栈里，0x1FFF里存储了数据，SP指针寄存器变为0x1FFF，同样PC指针寄存器指向下一条待执行指令的地址

4执行以下代码，原理同上，不再赘述

0x3009: PSHB

5执行以下代码，跳转到子程序SubFunc

0x300A: JSR SubFunc

堆栈里多了0x30和0x0C，两个字节合起来是一个16bit的完整地址0x300C

即在函数调用的一瞬间，

PC指针指向子函数的入口地址0x4050；CPU自动向对堆栈里压了两个字节（0x300C是调用子程序下一条指令的地址）因而SP指针向上移两位为0x1FFC.

6执行以下代码，执行子程序

SubFunc: 0x4050: NOP

PC指针指向子函数的下一条指令地址0x4052

7执行以下代码，从子函数返回

0x4052: RTS

堆栈指针寄存器释放了两个单元，把30和0C的值赋给了PC指针寄存器（0x300C是调用子程序下一条指令的地址），相应的SP指针向下变成0x1FFE

8执行以下代码

0x300C: PULLA

从堆栈弹出到寄存器A，即A=0x56
堆栈释放一个单元，SP下移变为0x1FFF
PC指针指向下一条指令的地址

9执行以下代码，原理同上，不再赘述

0x300D: PULLB

这个完整的程序实现了到子函数的跳转以及AB寄存器内值的交换

二、ARM Cortex M0+ CPU（32bits）

1. 基本指令

1. NOP: no operation,浪费一个时钟周期什么都不做
2. MOVS : move data, update APSR register，给寄存器赋值
3. PUSH: push the contains of register into stack，把寄存器的放入堆栈
4. POP: pop from the stack and put in register，从堆栈弹出给寄存器
5. BL : jump to subroutine, update LR，跳转到子程序
6. BX : return from subroutine, with LR value ，根据Link Register里的值进行跳转函数的返回

2. 举例

下面我们将分析以下代码在ARM Cortex M0+ CPU（32bits）的执行过程中堆栈的变化

00000802: nop
00000804: movs r4,#18
00000806: movs r5,#52
00000808: push {r4}
0000080a: push {r5}
0000080c: bl SubFunc
00000810: pop {r4}
00000812: pop {r5}
SubFunc:00000910: nop
00000912: bx lr

解析过程如下：

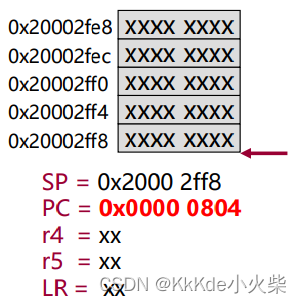

1执行以下代码：

00000802: nop

内存空间里每个单元里可以存一个32bit的数，所以地址以4来累加的。

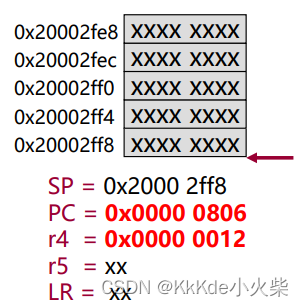

2执行以下代码，把10进制的18存入r4寄存器内，换成16进制就是0x12

00000804: movs r4,#18

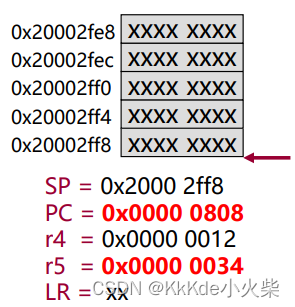

3执行以下代码，原理同上

00000806: movs r5,#52

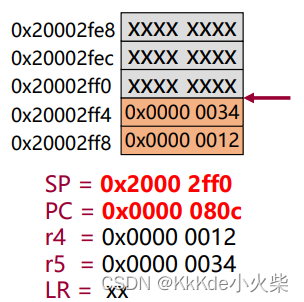

4执行以下代码，把寄存器r4，r5的值压入堆栈

00000808: push {r4}
0000080a: push {r5}

5执行以下代码，跳转到SubFunc函数

0000080c: bl SubFunc

函数跳转瞬间，SP指针指向子函数第一条指令的地址即00000910

返回地址保存在了Link Register里，保存为0x0811，这是由于ARM体系的向下兼容性，当保存的返回地址的最低位是1时，函数调用
和任何跳转返回的时候，CPU仍然工作在Thumb指令集的状态下，最低为变为0就表示CPU应处于ARM指令集模式。所以存的是0x0811，实际信息是回到Thumb模式，回到0x0810地址。

6执行以下代码，执行子函数，返回主程序

SubFunc:00000910: nop
		00000912: bx lr

所以PC指针寄存器指向了跳转函数下一条指令地址即0x0810

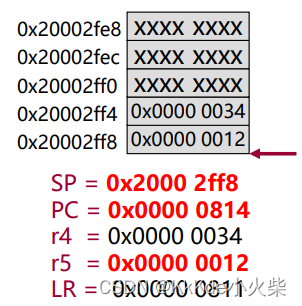

7执行以下代码

00000810: pop {r4}
00000812: pop {r5}

虽然值还在堆栈里，但是每执行一条pop指令，SP指针寄存器向下移动一个。下一次那些值将会被覆盖掉。

程序的功能为交换r4，r5寄存器的值。因为堆栈要求先入后出。
