视频I P B帧理解

兄弟们，我这可算是高产了，中午写完了YUV，下午看到了IPB的时候又有许多疑问了，哈哈… 可能好奇心才是进步的源泉吧，下面就记录下我下午的学习成果，如有错误，欢迎指正！

什么是帧 I P B？

先说结论，IPB是一种帧结构的概念，用于视频编码中的帧间预测和压缩。
在谈什么是I P B帧前，我们先了解下视频是怎么组成的，相信大部分人都知道，一段视频其实就是一张张图片组成的，看过我上一篇图像存储格式YUV444 YUV422 YUV420叫法的原因 的应该都明白没有经过压缩的数据是多么庞大。

YUV是用于单独一张图片的压缩，而IPB帧是针对图片与图片的，虽然单独一张图片已经压缩了，但是对于一个视频来说，连贯的图片里其实有太多地方重复了，如下：

这里的黄飞鸿师傅打拳看起来非常剧烈，但是我们仔细看看他的背景就能发现这背景没有太大的变化，而且这背景可是占据了视频画面的一大部分， 所以我们能否把这部分重复的地方再进行压缩呢？答案当然是可以的，大聪明人类发明了IPB这个概念。

IPB是怎么压缩的

I帧：不需要参考其他画面生成，靠自己就能重构出图像
P帧：根据本帧与相邻前一帧（I帧或P帧）的不同点来压缩本帧数据，同时利用时间和空间上的相关性。
B帧：根据本帧与相邻前一帧（I帧或P帧）和相邻后一帧P帧的不同点来压缩本帧数据。

从这可看出P帧属于前向预测，B帧属于双向预测。
需要注意的地方：
1、B帧后面的依赖帧肯定是P帧
2、压缩后的I帧 P帧 B帧就是单独的一帧，而不是三个组合起来形成一帧然后再显示（我看知乎上有篇文章说是三个叠加起来形成一帧，这差点把我CPU干烧了，要知道I帧就基本类似于未压缩的一帧了，何必再叠加B帧P帧，是觉得自己网速太快、存储空间太大、电脑CPU性能太好吗？）

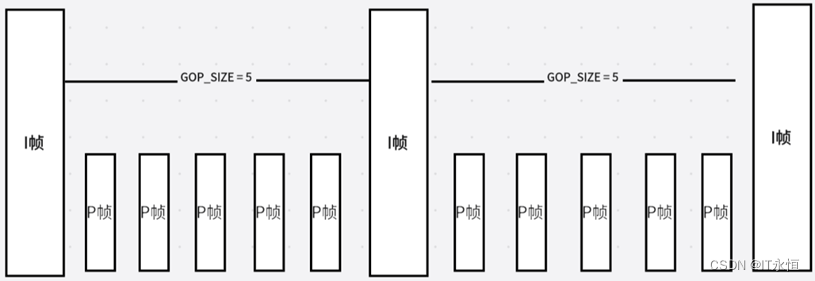

看到这我们大概明白了，视频压缩（此处只指使用IPB概念的压缩技术）就是将每一帧画面压缩成I帧、P帧或者B帧。在同一段视频里，I帧越少，占用的内存也就越小，GOP（Group of Pictures 画面组，每一个画面组都能独立解析）的值也就越大，GOP实际上就是I帧之间的间隔，比如：

所以在压缩时需要注意GOP的值，相信诸位从I P B的关系就能看出，GOP越大，画面质量就越不好，因为P 和B还原的画面肯定是不如原始画面I帧好。

IPB怎么解析的

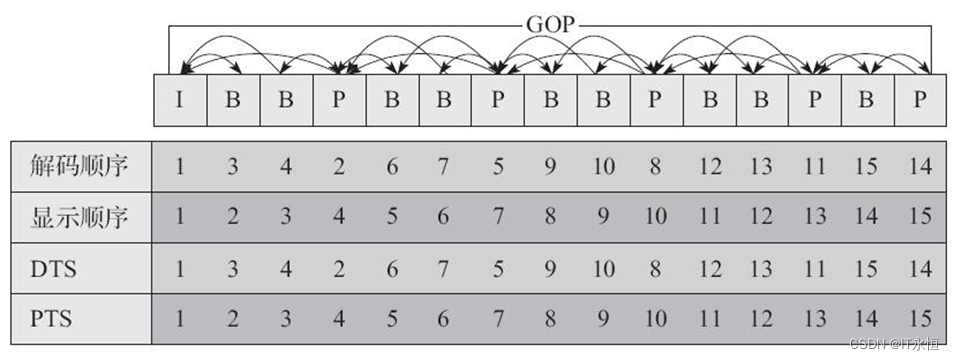

从上面I帧 P帧 B帧的解释就能看出，一个压缩后的视频能否正常显示的关键就在于I帧，如果I帧出现问题，播放时会出现黑屏的现象。下图是一个视频的解析顺序：

DTS （ Decoding Time Stamp）：解码时间戳，用于指示解码器何时应该解码特定的帧。
PTS （ Presentation Time Stamp）：，显示时间戳，用于指示特定帧在播放时应该被显示的时间。

读者大爷们根据IPB的定义肯定就能知道，I是能独立解析的，P需要依赖于I，B依赖于P和I，所以每个画面组中的解析顺序应该是这样：

I：无需依赖谁，自己就能重构出图像，最先解析
P：先去解析I，在根据I帧解析P ， 第二个解析
B：根据I和P，解析出B，最后解析
根据这个顺序，套娃似的解析，就能得出上面表格的顺序了。根据这个解析的顺序也能发现，如果某一个画面组中的I帧损坏了，那么这一个画面组在显示时就肯定是黑屏的状态，所以I帧至关重要。

暂时就只想到记录这些，后续如果有新的感悟，再更新此博客。
