PCB的制造文件介绍

开发人员设计完PCB之后还需要导出制造文件，一般需要哪些文件呢？一般的要求如下：

1、gerber 文件
2、bom 文件
3、坐标文件
4、其它生产文件-生产说明
5、3D模型
6、结构图
7、装配文件

各个文件的介绍如下：

① gerber 文件：用于PCB的生产文件。

②bom 表：用于器件采购和SMT贴片。

③xls，CVS坐标文件：用于SMT贴片。

④其它生产文件：PCB生产说明、工艺、阻抗、层叠等信息。

⑤STEP 文件：3D模型相关

⑥DXF 结构图：CAD结构图，用于制作板子结构。

⑦装配文件：正反面丝印装配文件

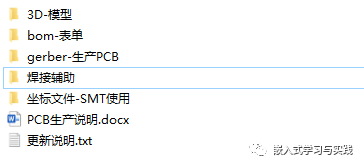

一般只需要输出如下文件即可：
