PCB工艺文件内容分享：

当我们绘制好PCB文件后就进入PCB制板阶段，此时我们需要写好一份PCB工艺文件连同我们的PCB文件或者转化为Gerber文件发送给板厂
文件

文件主要包含内容：

  1. PCB使用板材
  2. PCB板厚
  3. PCB铜厚
  4. 刷漆字色
  5. 表面处理方式

文件名：XXXV12.pcb
文件类型：POWER PCB9.5
PCB尺寸：84*78mm

PCB工艺：
板材：FR-4
板厚：1.6mm
铜厚：1oz
黑油白字
无铅喷锡
过孔盖油

元件贴片：
刷三防漆（6个螺丝孔、5孔ISP座，及底面四个焊盘[T2、T3、T4、T5]需外露）

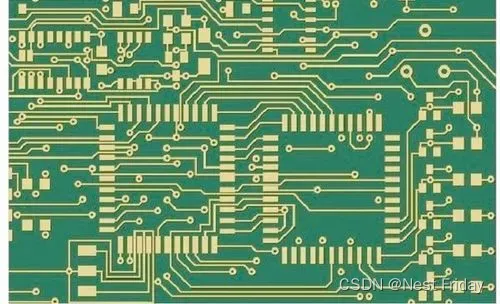

在这里插入图片描述
