正泰单相电子式电能表说明书和地址读测试--基于DDS666.016型

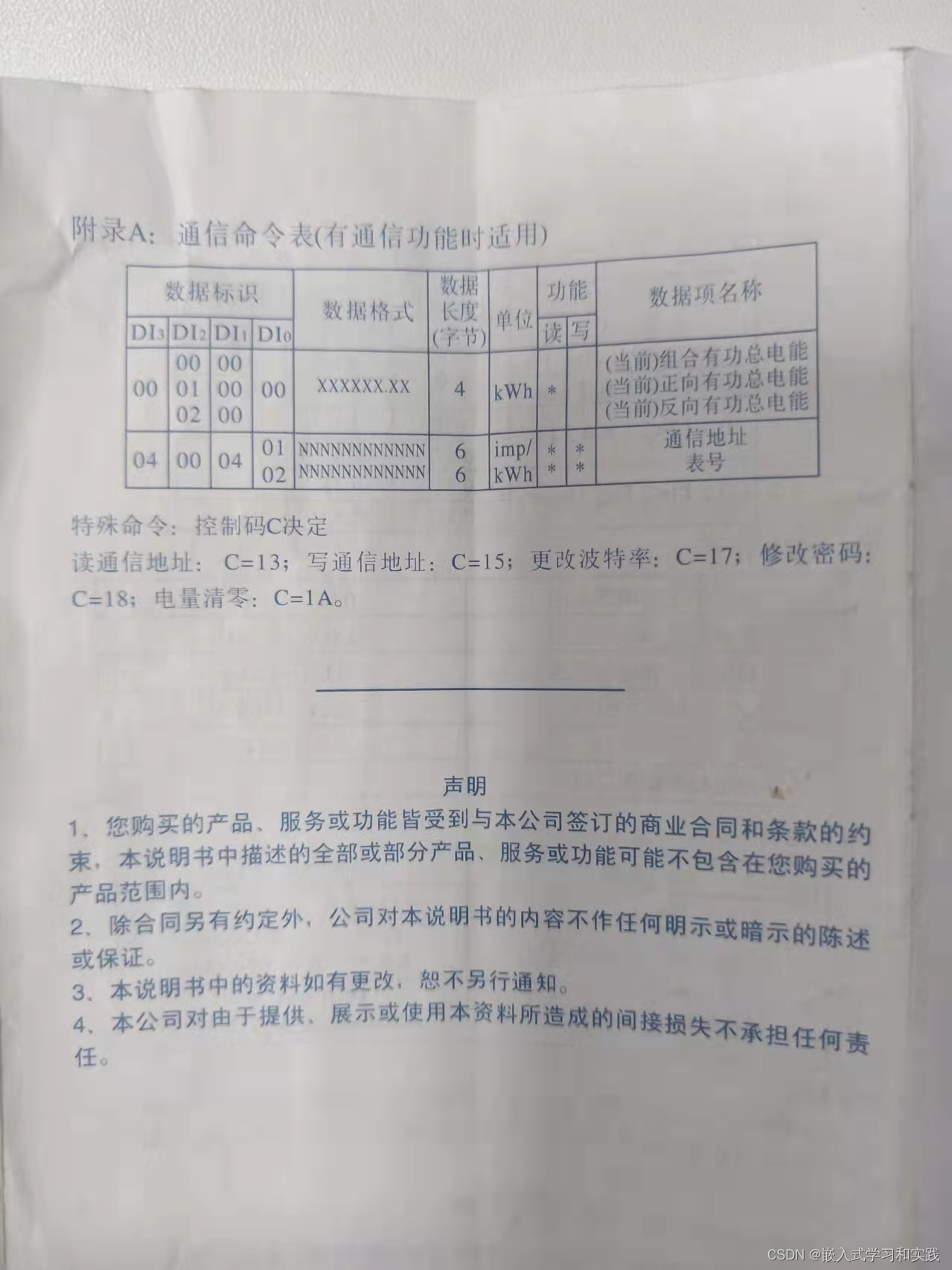

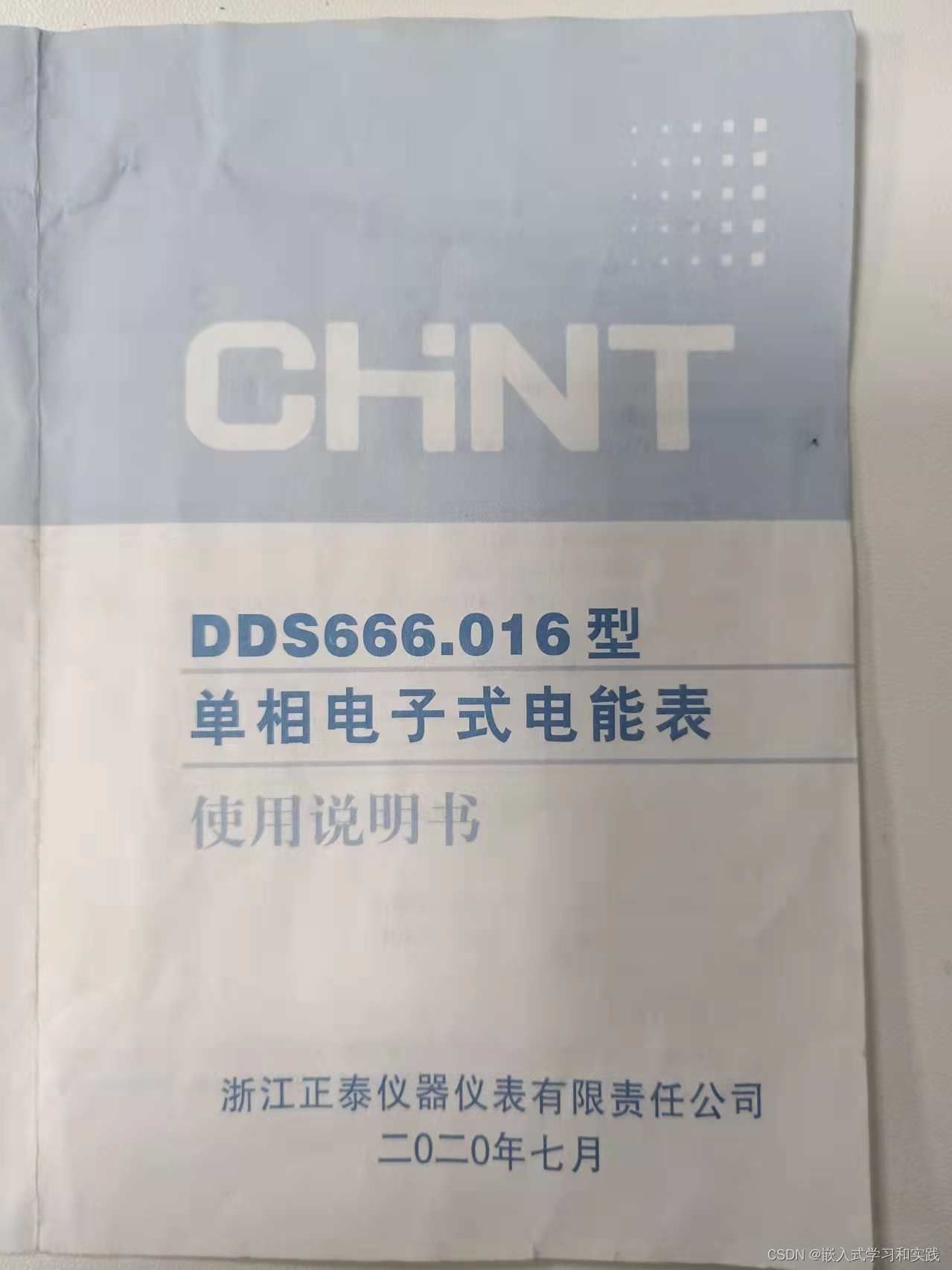

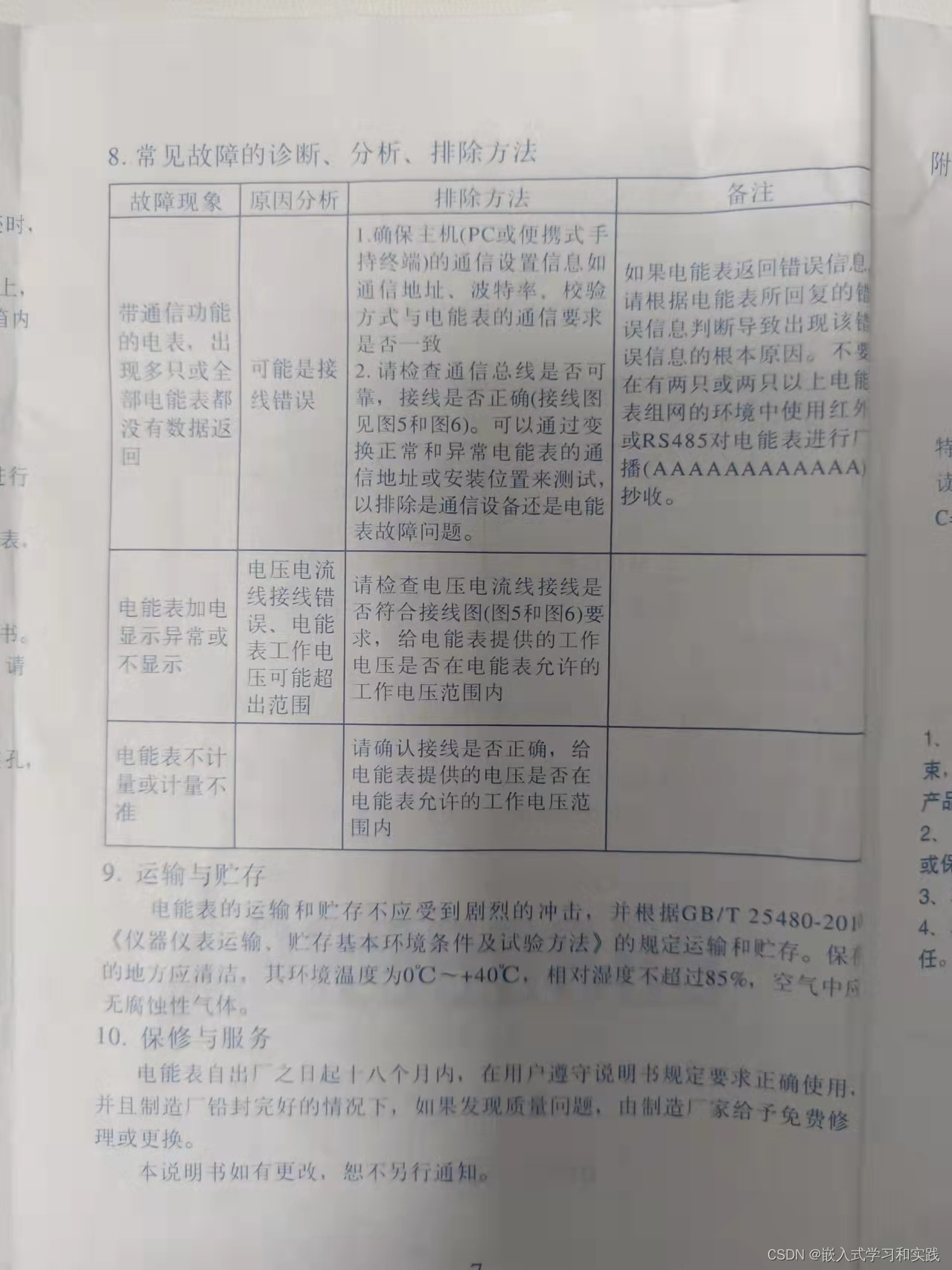

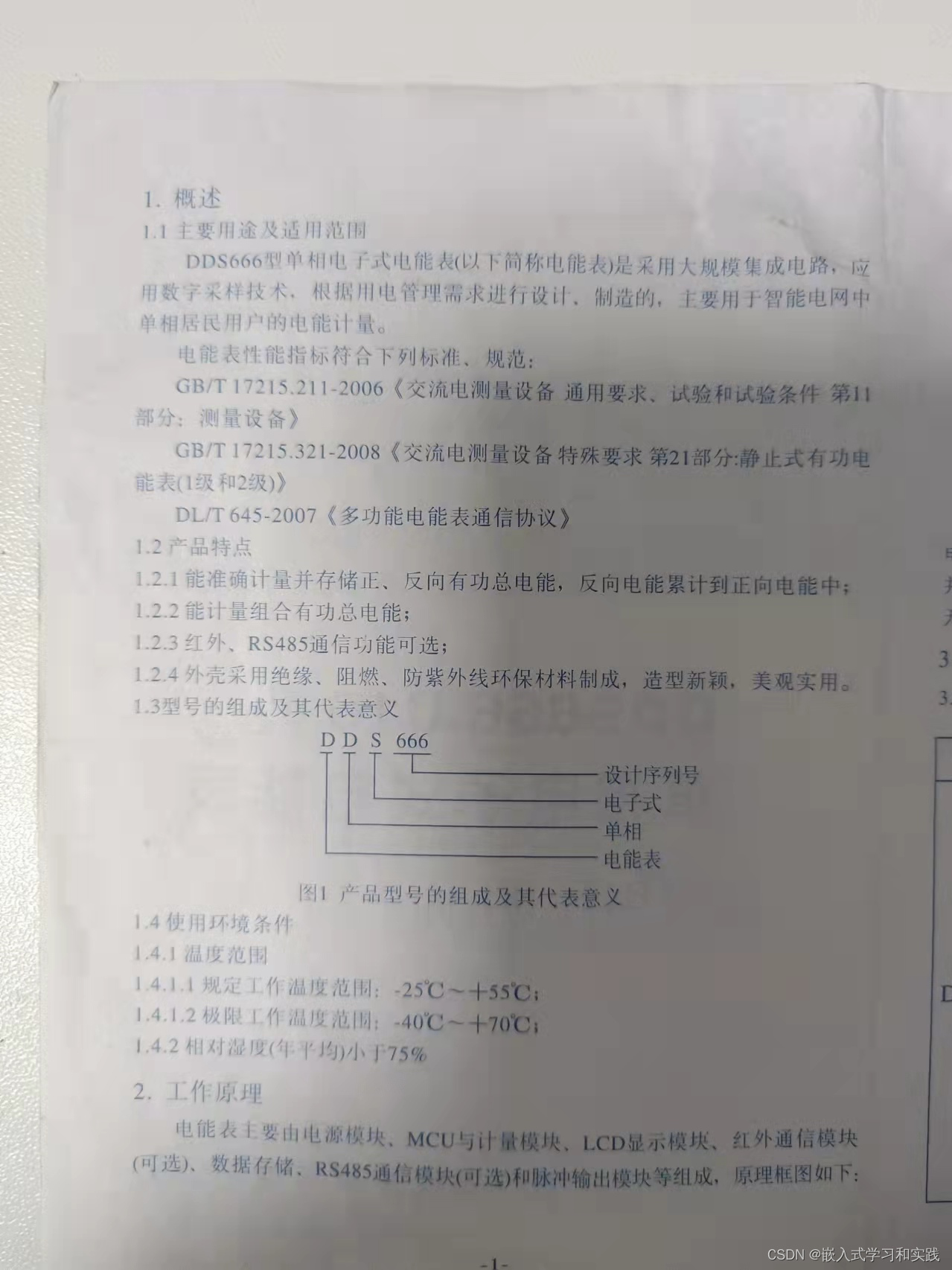

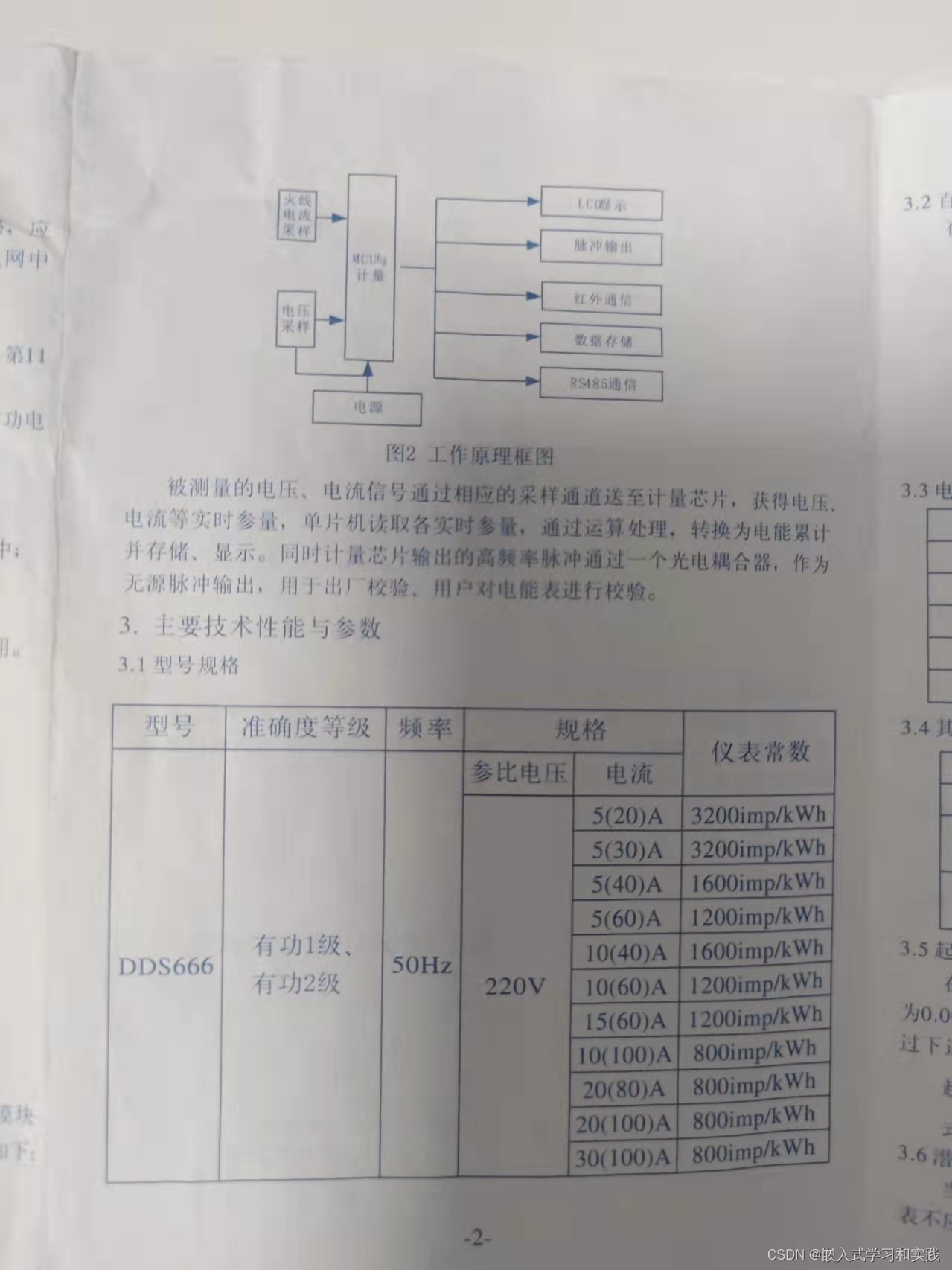

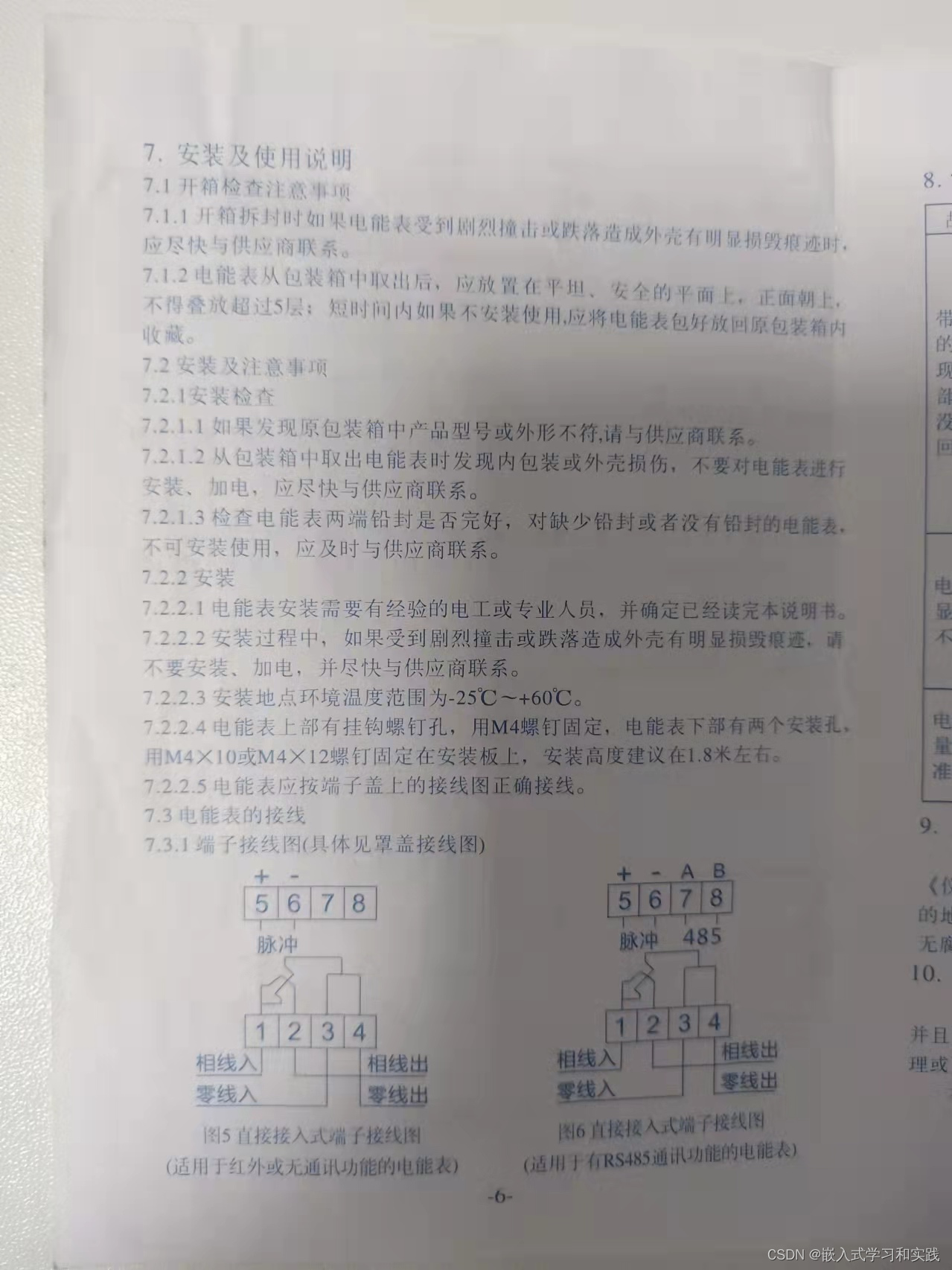

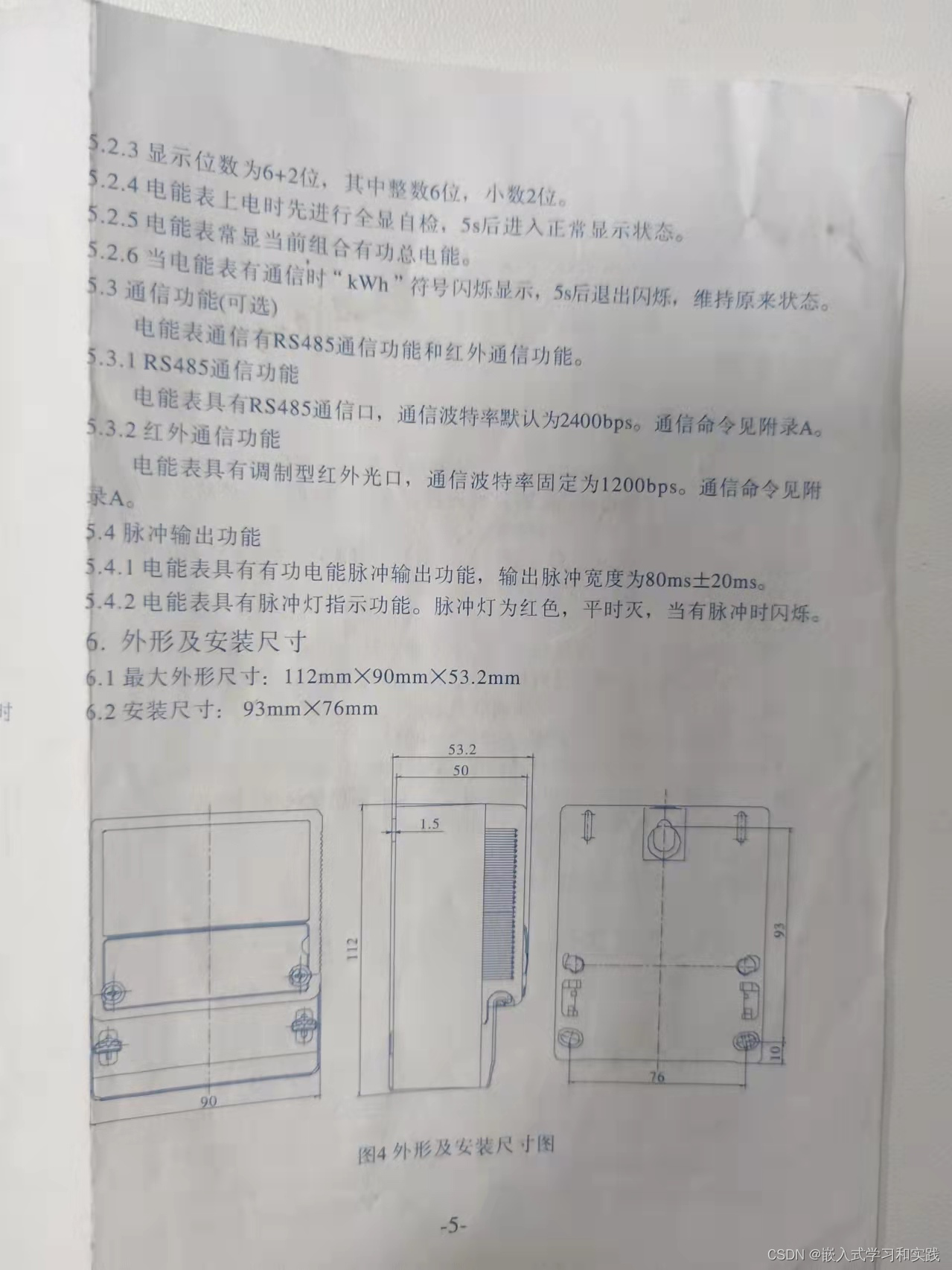

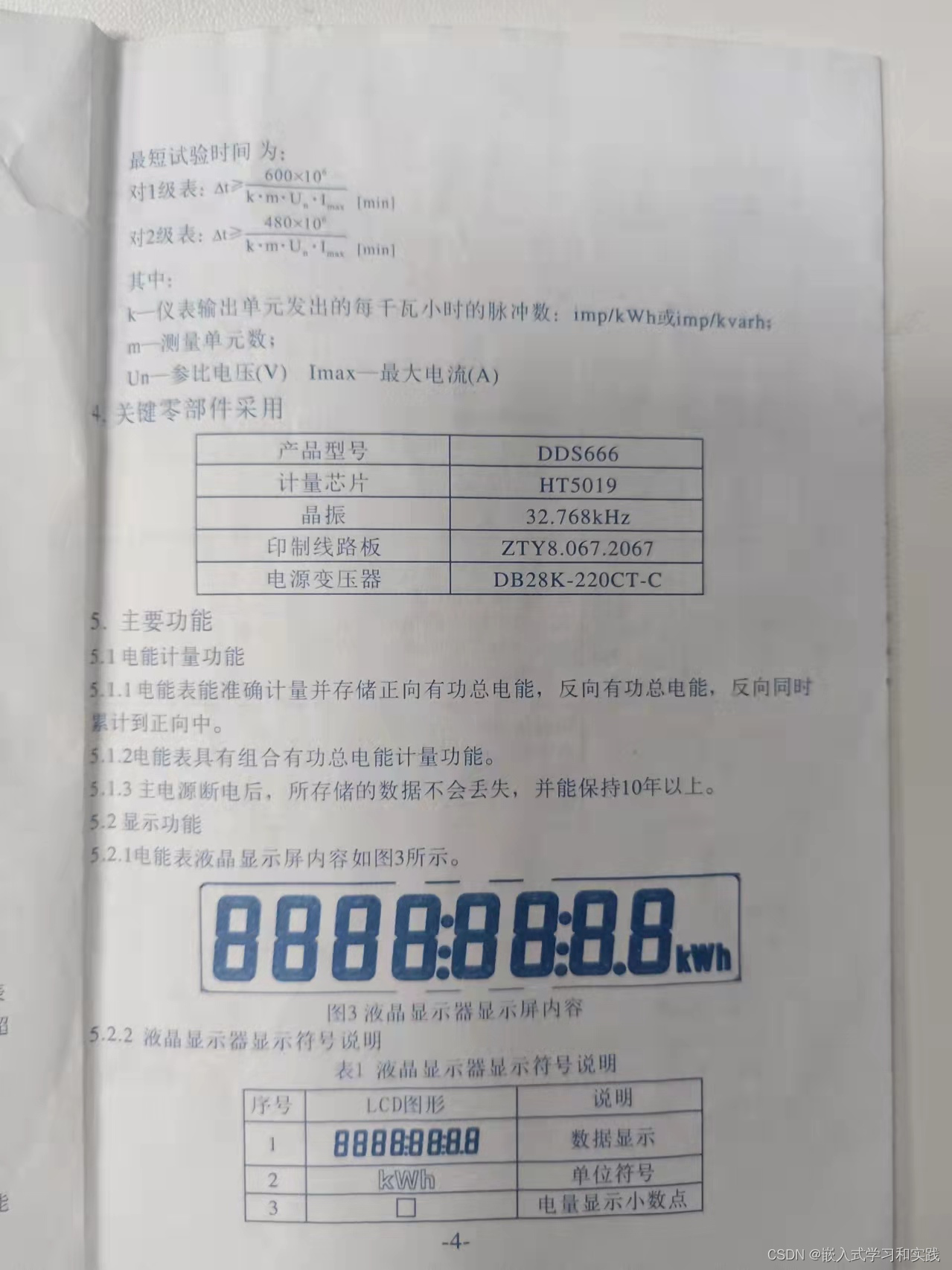

一、说明书

二、说明

• DL/T645 - 2007 《多功能电能表通信协议》

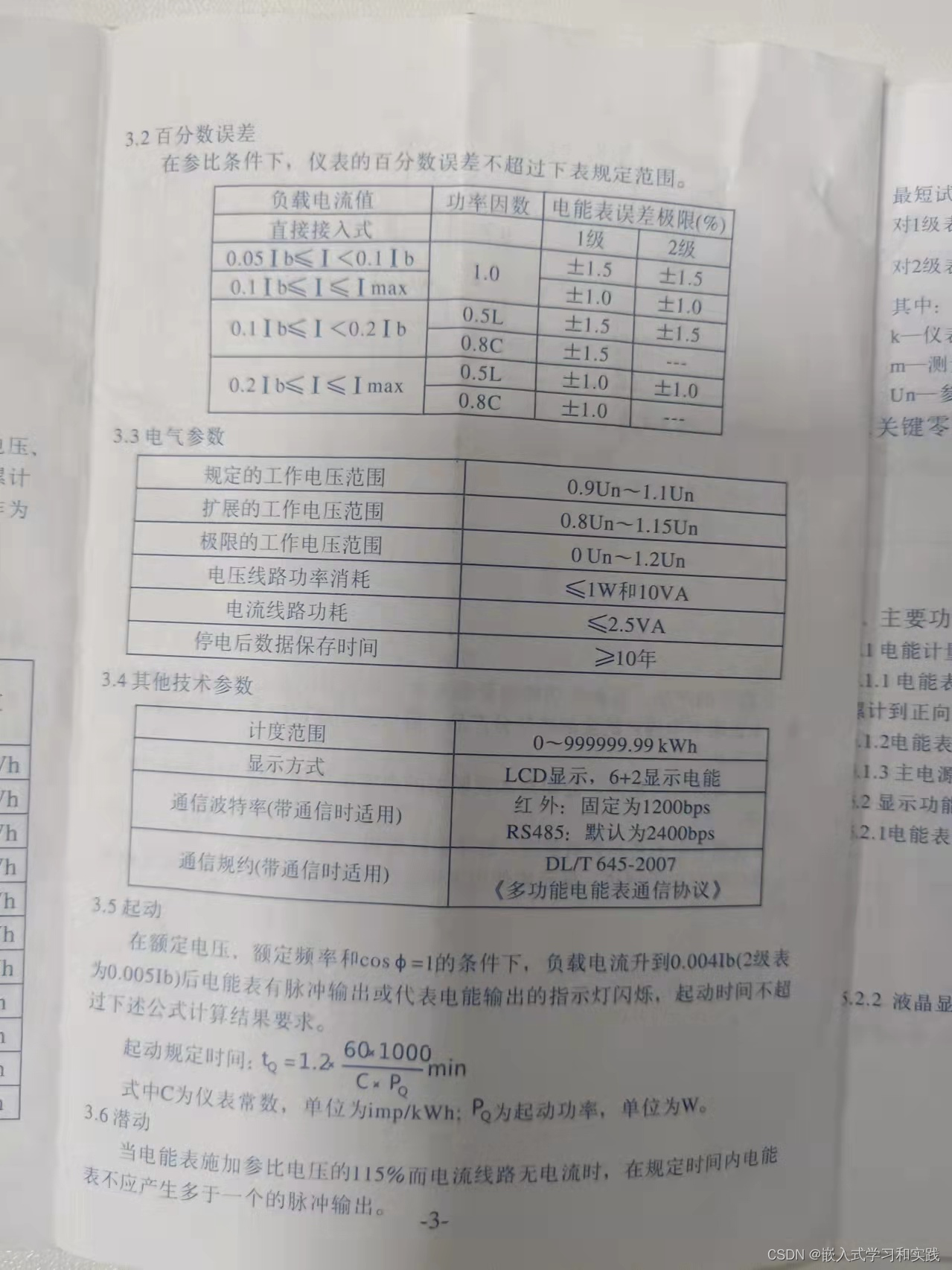

• 通信波特率
  • 红外：固定1200 bps
  • RS485 ：默认2400 bps

三、测试

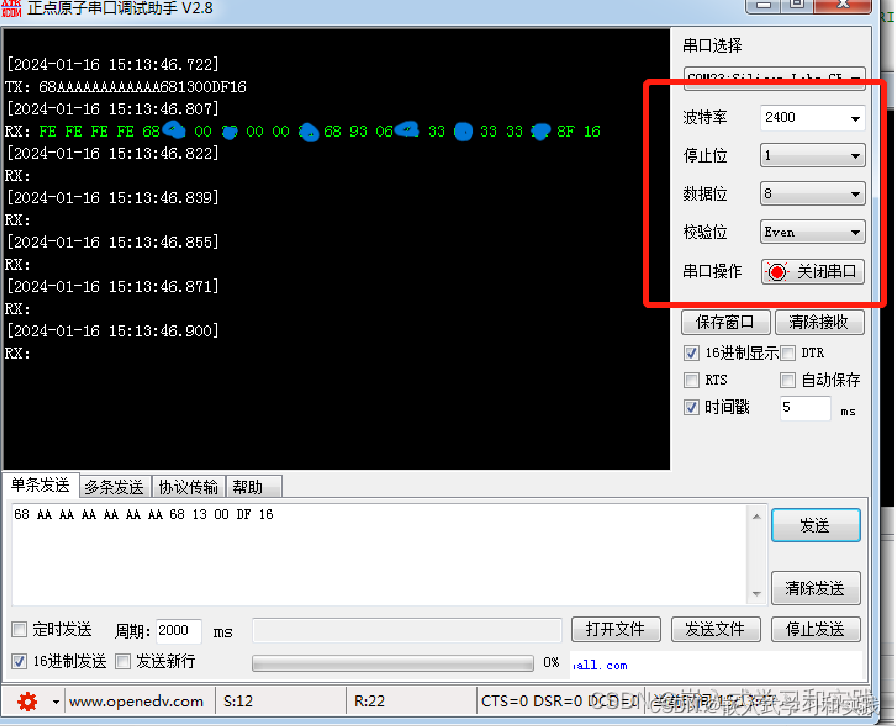

串口配置
● 波特率 2400
● 停止位 1
● 数据位 8
● 校验位 Even （偶校验）

//send 获取地址
68 AA AA AA AA AA AA 68 13 00 DF 16
// rx 返回
FE FE FE FE 68  01 00 02 00 00 03 68 93 06 34 33 35 33 33 36 A7 16

或者
//send
//标识符：04 00 04 01 加0x33== 37 33 37 34
68 AA AA AA AA AA AA 68 13 04 34 37 33 37 B8 16
//rx
FE FE FE FE 68  01 00 02 00 00 03 68 93 06 34 33 35 33 33 36 A7 16

//send 获取地址
//标识符：04 00 04 01 加0x33== 37 33 37 34
//低字节在前 34 37 33 37
68 AA AA AA AA AA AA 68 11 04 34 37 33 37 B6 16
// rx 返回
FE FE FE FE 68  01 00 02 00 00 03 68 91 0A 34 37 33 37 34 33 35 33 33 36 7E 16

可以知道地址为
03 00 00 02 00 01
十六进制34 33 35 33 33 36 减去0x33等于 01 00 02 00 00 03 。低字节在前，所以实际地址为03 00 00 02 00 01。
