在 ESP32 中实现掉电不丢失的数据存储，最常用的方案是 NVS（Non-Volatile Storage，非易失性存储）。NVS 基于键值对（Key-Value）模型，底层使用闪存（Flash）存储，支持字符串、整数、浮点数等常见数据类型，适合存储配置信息、用户参数等小数据量场景。

一、步骤说明

步骤 1：配置 NVS 分区
ESP32 的闪存需要预先划分 NVS 专用分区。默认情况下，ESP-IDF 会自动分配一个名为 nvs 的分区（大小约 0x6000，即 24KB
初始化 NVS 分区
在 app_main 中初始化 NVS 分区，为存储做准备。
写入数据到 NVS
使用 nvs_set_xxx 系列函数写入键值对数据。
提交更改
调用 nvs_commit 确保数据写入 Flash。
读取数据
使用 nvs_get_xxx 系列函数读取已存储的数据。
错误处理
检查每个操作的返回值，处理可能的错误。

步骤 1：配置 NVS 分区

ESP32 的闪存需要预先划分 NVS 专用分区。默认情况下，ESP-IDF 会自动分配一个名为 nvs 的分区（大小约 0x6000，即 24KB）。如果需要更大空间或自定义分区，需手动配置分区表：

在项目根目录创建 partitions.csv 文件，内容示例：

# Name      Type  SubType  Offset   Size     Flags
nvs         data  nvs      0x9000   0x6000   # 默认 NVS 分区（24KB）
# 如果需要更大空间，可调整 Size（如 0x10000 表示 64KB）

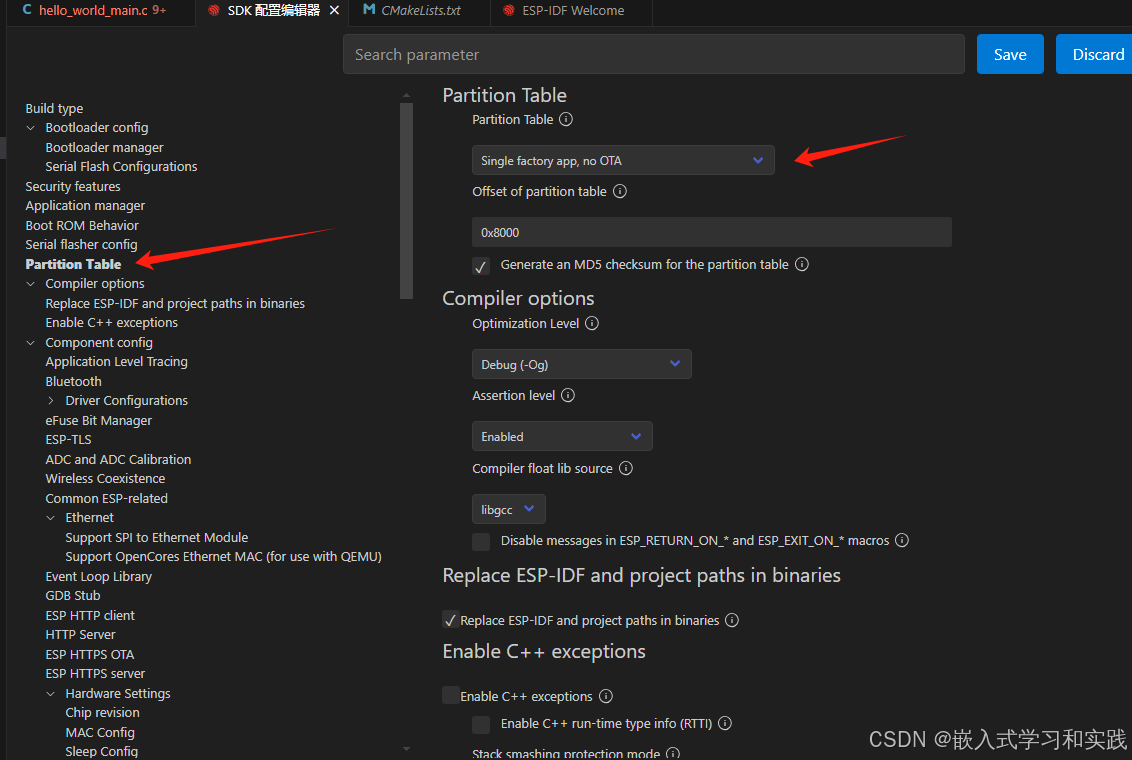

在 sdkconfig 中指定分区表路径（通过 idf.py menuconfig 进入配置）：
- 搜索 Partition Table → Custom partition table CSV → 选择 partitions.csv。

步骤 2：初始化 NVS

在使用 NVS 前，需要初始化闪存驱动并挂载 NVS 分区：

#include "nvs.h"
#include "nvs_flash.h"
#include "esp_log.h"

static const char* TAG = "NVS_Demo";

// 初始化 NVS
esp_err_t nvs_init()
{
    // 初始化 NVS 闪存（如果分区被损坏，尝试擦除并重新初始化）
    esp_err_t err = nvs_flash_init();
    if (err == ESP_ERR_NVS_NO_FREE_PAGES || err == ESP_ERR_NVS_NEW_VERSION_FOUND)
    {
        // 分区表版本冲突或空间不足，擦除后重新初始化
        ESP_ERROR_CHECK(nvs_flash_erase());
        err = nvs_flash_init();
    }
    return err;
}

步骤 3、4：写入数据到 NVS

使用 nvs_set_* 系列函数写入数据（支持 int8_t/int32_t/uint32_t/float/string 等类型），完成后需调用 nvs_commit() 提交更改。

步骤 5：从 NVS 读取数据

使用 nvs_get_* 系列函数读取数据，需提前定义变量存储结果，并检查返回的错误码。

二、实例代码：NVS 数据读写

代码1：

示例代码

#include <stdio.h>
#include "nvs_flash.h"
#include "nvs.h"

void app_main(void)
{
    // 初始化 NVS
    esp_err_t ret = nvs_flash_init();
    if (ret == ESP_ERR_NVS_NO_FREE_PAGES || ret == ESP_ERR_NVS_NEW_VERSION_FOUND) {
        // 如果 NVS 分区被截断或版本不匹配，擦除并重新初始化
        ESP_ERROR_CHECK(nvs_flash_erase());
        ret = nvs_flash_init();
    }
    ESP_ERROR_CHECK(ret);

    // 打开命名空间（类似"文件夹"）
    nvs_handle_t nvs_handle;
    ret = nvs_open("storage", NVS_READWRITE, &nvs_handle);
    if (ret != ESP_OK) {
        printf("Error opening NVS: %s\n", esp_err_to_name(ret));
        return;
    }

    // 写入数据
    int32_t value = 42;
    ret = nvs_set_i32(nvs_handle, "my_value", value);
    if (ret != ESP_OK) {
        printf("Failed to write value: %s\n", esp_err_to_name(ret));
    }

    // 写入字符串
    const char* str_data = "Hello, NVS!";
    ret = nvs_set_str(nvs_handle, "my_str", str_data);
    if (ret != ESP_OK) {
        printf("Failed to write string: %s\n", esp_err_to_name(ret));
    }

    // 提交更改到 Flash
    ret = nvs_commit(nvs_handle);
    if (ret != ESP_OK) {
        printf("Commit failed: %s\n", esp_err_to_name(ret));
    }

    // 读取整数
    int32_t read_value = 0;
    ret = nvs_get_i32(nvs_handle, "my_value", &read_value);
    switch (ret) {
        case ESP_OK:
            printf("Read value: %d\n", read_value);
            break;
        case ESP_ERR_NVS_NOT_FOUND:
            printf("Value not set yet\n");
            break;
        default:
            printf("Error reading value: %s\n", esp_err_to_name(ret));
    }

    // 读取字符串
    size_t required_size;
    ret = nvs_get_str(nvs_handle, "my_str", NULL, &required_size);
    if (ret == ESP_OK) {
        char* read_str = malloc(required_size);
        ret = nvs_get_str(nvs_handle, "my_str", read_str, &required_size);
        if (ret == ESP_OK) {
            printf("Read string: %s\n", read_str);
        } else {
            printf("Error reading string: %s\n", esp_err_to_name(ret));
        }
        free(read_str);
    } else {
        printf("String not found: %s\n", esp_err_to_name(ret));
    }

    // 关闭 NVS 句柄
    nvs_close(nvs_handle);
}

关键点解释

NVS 初始化
- nvs_flash_init() 初始化 NVS 分区。
- 如果检测到分区损坏或版本问题，需先擦除 (nvs_flash_erase())。
命名空间
- 使用 nvs_open 打开一个命名空间（类似文件夹），所有操作在此空间内进行。
数据类型
- 支持整数 (i8/u8/i16/u16/i32/u32/i64/u64)、字符串、二进制 Blob。
- 示例中演示了 i32 和 str 的读写。
字符串读取
- 需要两次调用 nvs_get_str：第一次获取长度，第二次读取实际数据。
错误处理
- 检查每个函数的返回值 (ESP_OK 表示成功)。
- 使用 esp_err_to_name() 将错误码转换为可读信息。

代码2：
演示了如何初始化 NVS、写入/读取整数、字符串和浮点数，并在 ESP32 重启后验证数据持久性。


#include <stdio.h>
#include <inttypes.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_system.h"
#include "nvs_flash.h"
#include "nvs.h"
#include "esp_log.h"
#include "string.h"

static const char* TAG = "NVS_Demo";
static const char* NVS_NAMESPACE = "my_storage";  // NVS 命名空间（可自定义）

// 初始化 NVS（包含错误处理）
esp_err_t nvs_init()
{
    esp_err_t err = nvs_flash_init();
    if (err == ESP_ERR_NVS_NO_FREE_PAGES || err == ESP_ERR_NVS_NEW_VERSION_FOUND)
    {
        ESP_LOGW(TAG, "NVS 分区需要擦除，重新初始化...");
        ESP_ERROR_CHECK(nvs_flash_erase());
        err = nvs_flash_init();
    }
    return err;
}

// 写入数据到 NVS
void nvs_write_demo()
{
    nvs_handle_t my_handle;
    esp_err_t err;

    // 打开命名空间（读/写模式）
    err = nvs_open(NVS_NAMESPACE, NVS_READWRITE, &my_handle);
    if (err != ESP_OK)
    {
        ESP_LOGE(TAG, "打开命名空间失败: %s", esp_err_to_name(err));
        return;
    }

    // 写入整数
    err = nvs_set_i32(my_handle, "int_key", 132);
    if (err != ESP_OK) ESP_LOGE(TAG, "写入整数失败: %s", esp_err_to_name(err));

    // 写入字符串
    const char* str_value = "Hello, NVS.hi!";
    err = nvs_set_str(my_handle, "str_key", str_value);
    if (err != ESP_OK) ESP_LOGE(TAG, "写入字符串失败: %s", esp_err_to_name(err));

    // 写入浮点数（NVS 不直接支持 float，需转换为 uint32_t 存储）
    float float_value = 1.23456f;
    uint32_t float_as_uint = *(uint32_t*)&float_value;  // 内存级转换
    err = nvs_set_u32(my_handle, "float_key", float_as_uint);
    if (err != ESP_OK) ESP_LOGE(TAG, "写入浮点数失败: %s", esp_err_to_name(err));

    // 提交更改（必须调用，否则数据不会保存到闪存）
    err = nvs_commit(my_handle);
    if (err != ESP_OK) ESP_LOGE(TAG, "提交失败: %s", esp_err_to_name(err));

    // 关闭命名空间
    nvs_close(my_handle);
    ESP_LOGI(TAG, "数据写入完成");
}

// 从 NVS 读取数据
int nvs_read_demo()
{
    nvs_handle_t my_handle;
    esp_err_t err;

    // 打开命名空间（只读模式）
    err = nvs_open(NVS_NAMESPACE, NVS_READONLY, &my_handle);
    if (err != ESP_OK)
    {
        ESP_LOGE(TAG, "打开命名空间失败: %s", esp_err_to_name(err));
        return err;
    }

    // 读取整数
    int32_t int_value;
    err = nvs_get_i32(my_handle, "int_key", &int_value);
    if (err == ESP_OK)
    {
        ESP_LOGI(TAG, "读取整数: %ld", int_value);
    }
    else
    {
        ESP_LOGE(TAG, "读取整数失败: %s", esp_err_to_name(err));
        return err;
    }

    // 读取字符串
    char str_value[32];  // 预分配缓冲区
    size_t str_len = sizeof(str_value);
    err = nvs_get_str(my_handle, "str_key", str_value, &str_len);
    if (err == ESP_OK)
    {
        ESP_LOGI(TAG, "读取字符串: %s", str_value);
    }
    else if (err == ESP_ERR_NVS_NOT_FOUND)
    {
        ESP_LOGW(TAG, "字符串键未找到");
        return err;
    }
    else
    {
        ESP_LOGE(TAG, "读取字符串失败: %s", esp_err_to_name(err));
        return err;
    }

    // 读取浮点数（从 uint32_t 转换回 float）
    uint32_t float_as_uint;
    err = nvs_get_u32(my_handle, "float_key", &float_as_uint);
    if (err == ESP_OK)
    {
        float float_value = *(float*)&float_as_uint;  // 内存级转换
        ESP_LOGI(TAG, "读取浮点数: %.5f", float_value);
    }
    else
    {
        ESP_LOGE(TAG, "读取浮点数失败: %s", esp_err_to_name(err));
        return err;
    }

    // 关闭命名空间
    nvs_close(my_handle);
    return err;
}

void app_main(void)
{
    // 初始化 NVS
    esp_err_t err = nvs_init();
    if (err != ESP_OK)
    {
        ESP_LOGE(TAG, "NVS 初始化失败: %s", esp_err_to_name(err));
        return;
    }

    // 尝试读取数据（如果是首次运行，数据不存在）
    ESP_LOGI(TAG, "--- 首次读取 ---");
    err=nvs_read_demo();

    if(err != ESP_OK)
    {
        // 写入数据
        ESP_LOGI(TAG, "\n--- 开始写入数据 ---");
        nvs_write_demo();
            // 重新读取验证
        ESP_LOGI(TAG, "\n--- 写入后读取 ---");
        nvs_read_demo();
    }



    // 提示用户重启开发板验证掉电存储
    ESP_LOGI(TAG, "\n请重启开发板，观察数据是否保留");
}

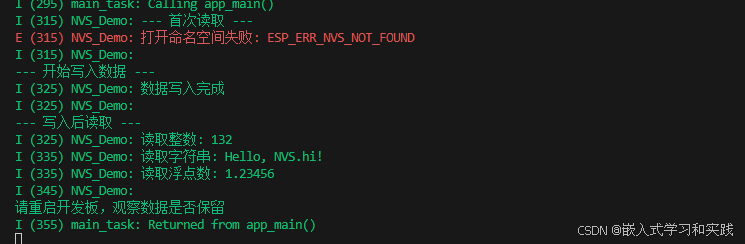

在这里插入图片描述

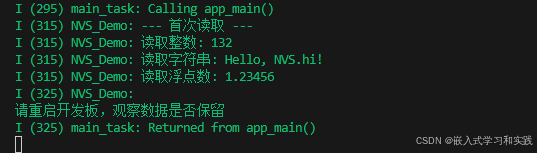

重启之后

在这里插入图片描述

代码说明

命名空间（Namespace）：NVS 通过命名空间隔离不同功能的数据（如 my_storage），避免键冲突。
数据类型支持：
- 整数：直接使用 nvs_set_i32/nvs_get_i32。
- 字符串：使用 nvs_set_str/nvs_get_str，需预分配足够大的缓冲区。
- 浮点数：NVS 不直接支持，需通过内存转换为 uint32_t 存储（或自行实现字符串格式化）。
提交更改：nvs_commit() 是关键，否则数据仅保存在内存中，未写入闪存。
错误处理：通过 esp_err_t 检查每一步操作，避免因闪存损坏或空间不足导致数据丢失。

验证掉电存储

编译并烧录代码到 ESP32，观察日志：
- 首次运行时，读取会提示“键未找到”。
- 写入后重新读取，会显示已写入的数据。
手动重启开发板（或断开电源后重新上电），再次运行代码，日志会显示读取到之前写入的数据，验证掉电不丢失。

三、注意事项

键名长度：键名最长为 15 个字符。
频繁写入：避免频繁写入以减少 Flash 磨损，必要时合并数据。
分区大小：默认 NVS 分区通常足够，如需调整需修改 partitions.csv。
数据大小限制：单个键值对的字符串最大长度为 NVS_MAX_VALUE_LEN（默认 496 字节），大文件需拆分或使用 SPIFFS（文件系统）。
性能：NVS 写入操作会消耗闪存擦写次数（约 10 万次），频繁写入需优化（如合并多次修改后再提交）。
分区管理：自定义分区表时，需确保分区大小合理，避免与其他功能（如 OTA 升级）冲突。

参考：

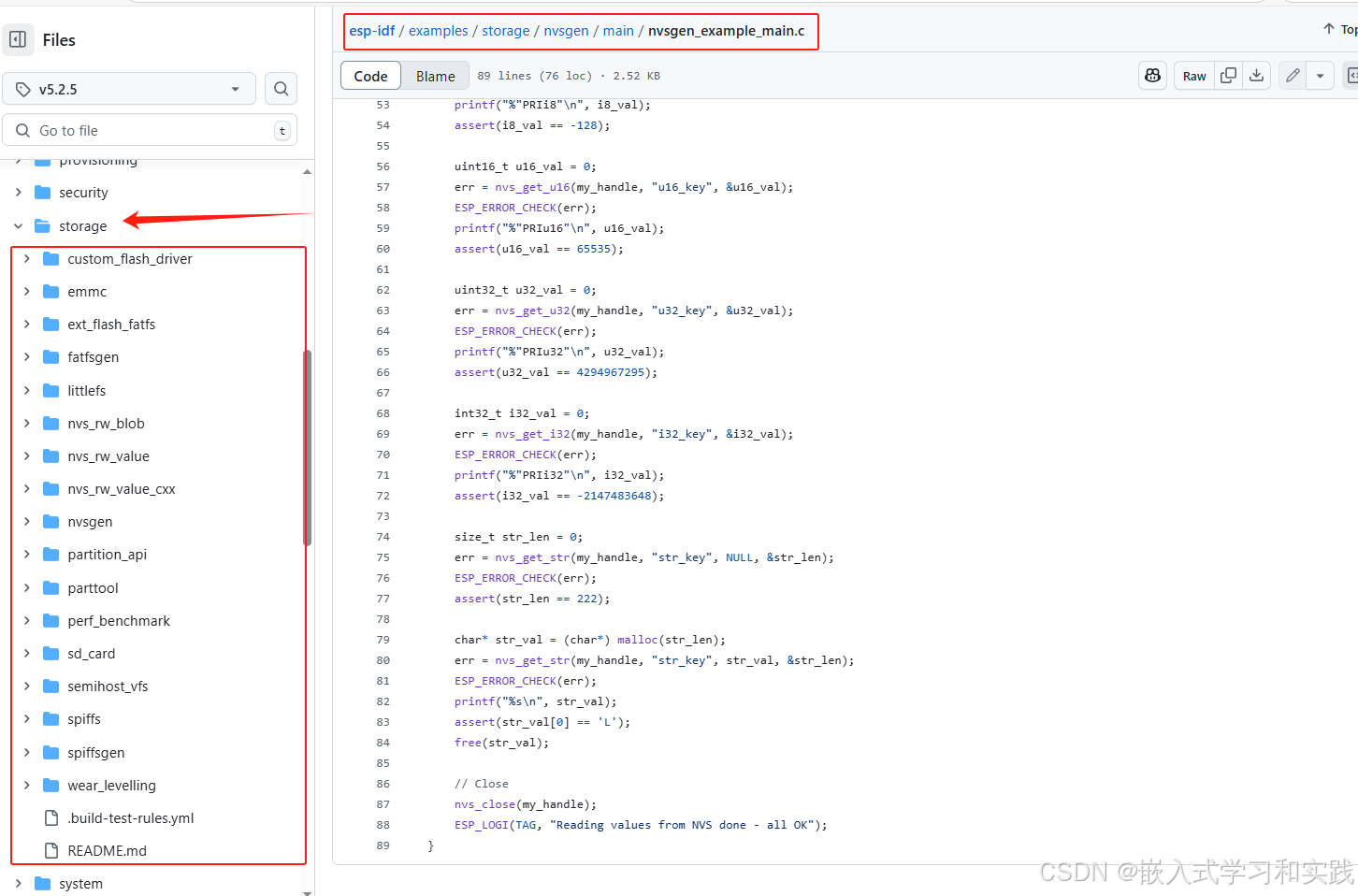

在这里插入图片描述

https://github.com/espressif/esp-idf/blob/v5.2.5/examples/storage/nvsgen/main/nvsgen_example_main.c

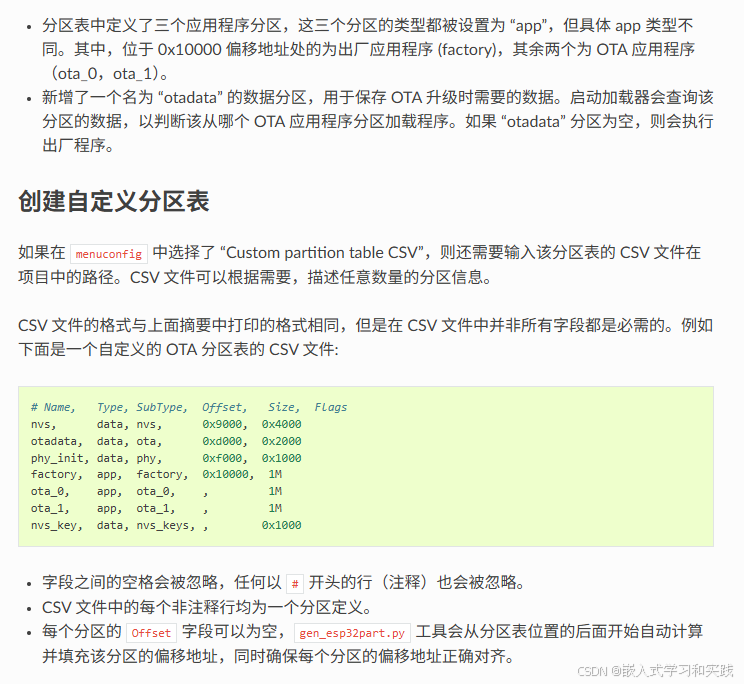

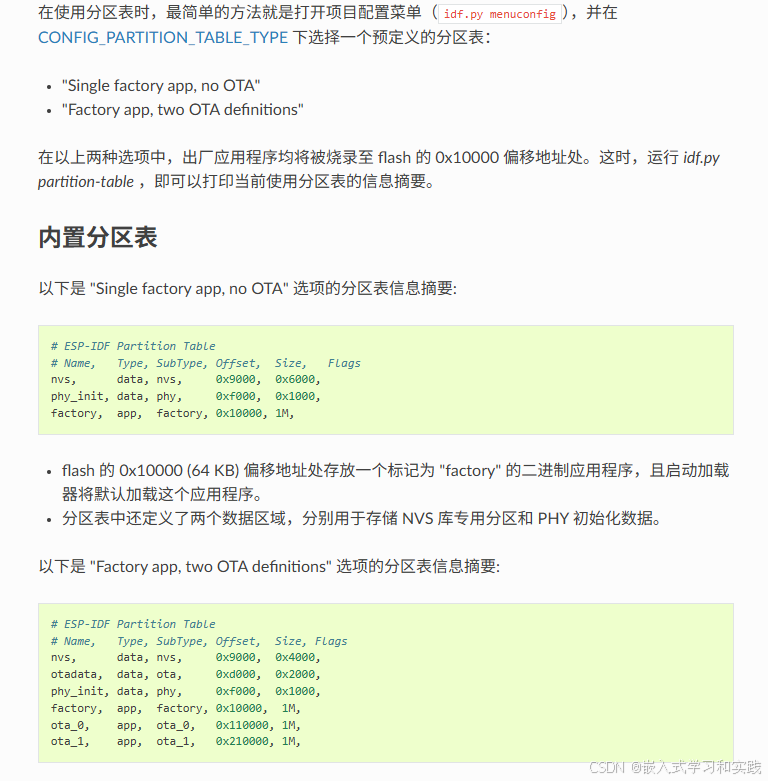

分区表：

https://docs.espressif.com/projects/esp-idf/zh_CN/v5.2.5/esp32/api-guides/partition-tables.html
