基于物联网的智能滴灌控制系统

摘 要
智能滴灌技术不仅是现代化农业的重要标志，还是现代化农业建设的重要任务。本文着重于对物联网智能滴灌的研究，首先阐述了嵌入式物联网技术等与论文研究有关的背景知识，利用现代信息技术和先进的物联网技术，设计了一款基于物联网的智能滴灌控制系统。该系统不仅实现农业生产的智能管理，而且提高了农业灌溉效益，节约了水资源，满足了现代化农业的节水灌溉需求。
以农田为例，针对目前我国农业灌溉不合理、水资源浪费等问题，通过分析影响土壤湿度的各种因素，设计一个具有数据采集、信息传输和智能滴灌功能的新型农业生产管理体系。本设计中，使用Altinum Designer设计原理图，自行绘制PCB并焊接各类元器件；使用Keil uVision5开发环境编写了硬件控制程序；搭建物联网云平台，创建产品，将传感器采集到的数据上传到阿里云；设计了微信小程序软件，实现了注册登录功能，通过接口调用了腾讯云和百度云，添加数据库实现多用户管理权限，通过MQTT协议使用户能够实时获取现场数据和控制水泵开关和LED灯的开关。
最后建立了智能滴灌控制系统的测试平台，验证了系统的实际功能和特点。实验结果表明该系统设计合理，各项功能正常运行，网络稳定，不仅可以准确测量土壤湿度、CO2浓度、光照强度、温湿度，还可以实现远程控制。
关键词：物联网；智能滴灌；阿里云；异常报警系统；STM32

该系统为本人的大学阶段的作品，现传到博客共大家参考，接下来我讲解一下如何使用：
第一步先去官网下载安装Keil uVision5，配置好环境，这个过程大家可以去百度；
第二步安装微信开发者工具 ，一件傻瓜式安装，申请测试号，过程十分简单；
第三步下载Altinum Designer，下载过程可以百度，百度百科十分详细。
第四步把附件中的智能滴灌文件夹打包发给淘宝厂家，让厂家给制作PCB板子，最好让厂家一块焊接好成品发过来，然后再从淘宝买一个5V的锂电池和太阳能电池板，买一个ST-Link下载器，让系统使用锂电池供电，太阳能发电；

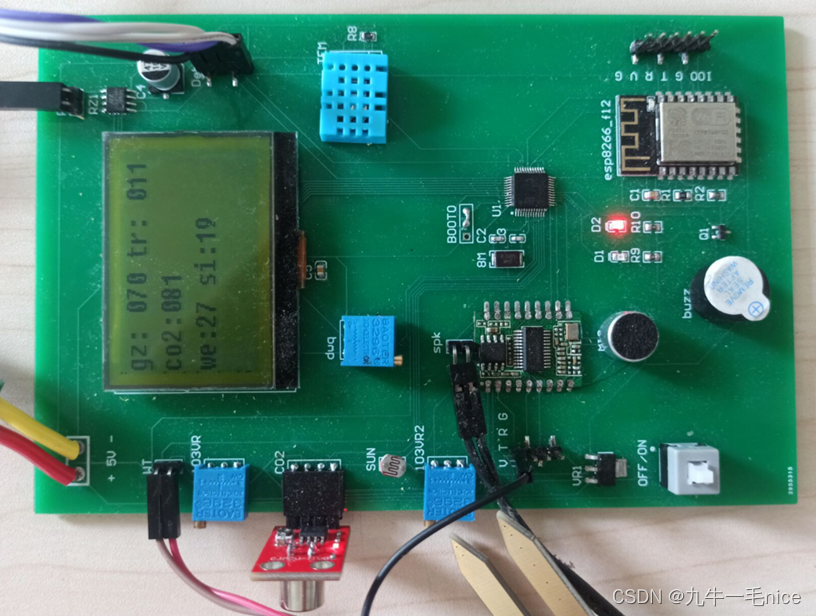

第五步，元器件到了之后按照如下如所示的方式接线：

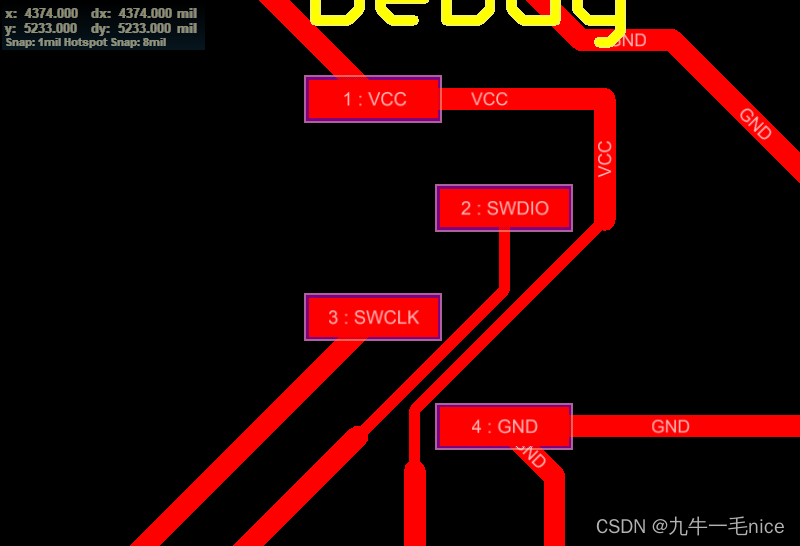

注意正负极方向，不要接反，ST-Link下载器的接法如图所示：

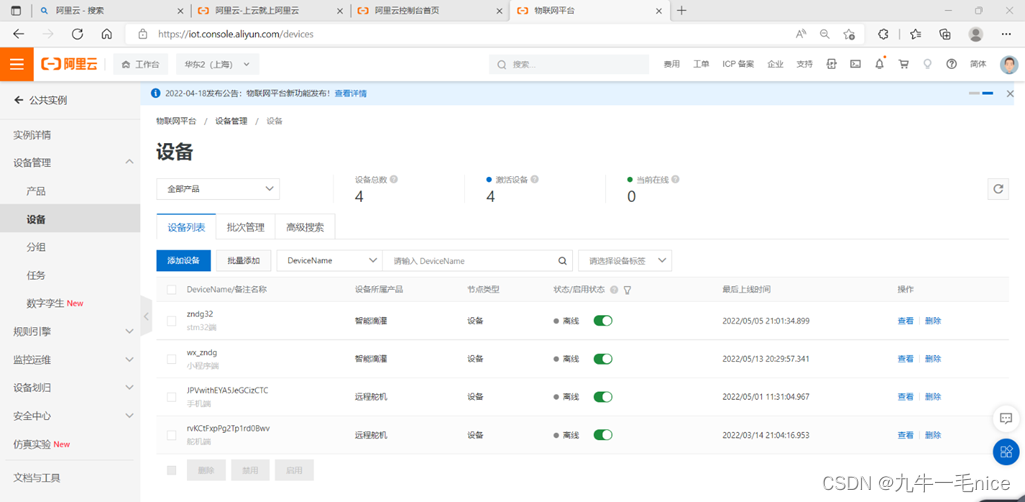

第六步 进行注册登录阿里云账号，创建产品，产品名称叫智能滴灌，然后添加两个设备，一个是手机端，一个是STM32端：然后单击规则引擎，选择云产品流转，创建规则，编辑规则，并编写数据库，定义手机端和STM32端添加操作，通过手机端转发到另一个Topic到STM32端，使用user/get设备在线状态如下图所示：

第七步 找到Keil\MDK-ARM/(irrigate)esp8266andstm32，使用Keil uVision5开发环境打开，把三元组设置成自己阿里云的三元组，设置WIFI账号和密码，然后进行编译运行；
第八步，打开微信开发者工具，导入项目，选择微信小程序文件夹打开，只需要修改三元组，然后发布即可。
接下来就可以通过微信小程序来远程控制 开发板了，可以控制水泵的开关，LED灯的开关，可以获取实时的温度湿度光照强度CO2浓度。此外微信小程序设置了多用户管理权限，需要进行注册登录。微信小程序还调用了百度百科和腾讯地图以及天气状况等功能。
