三端集成稳压器的设计

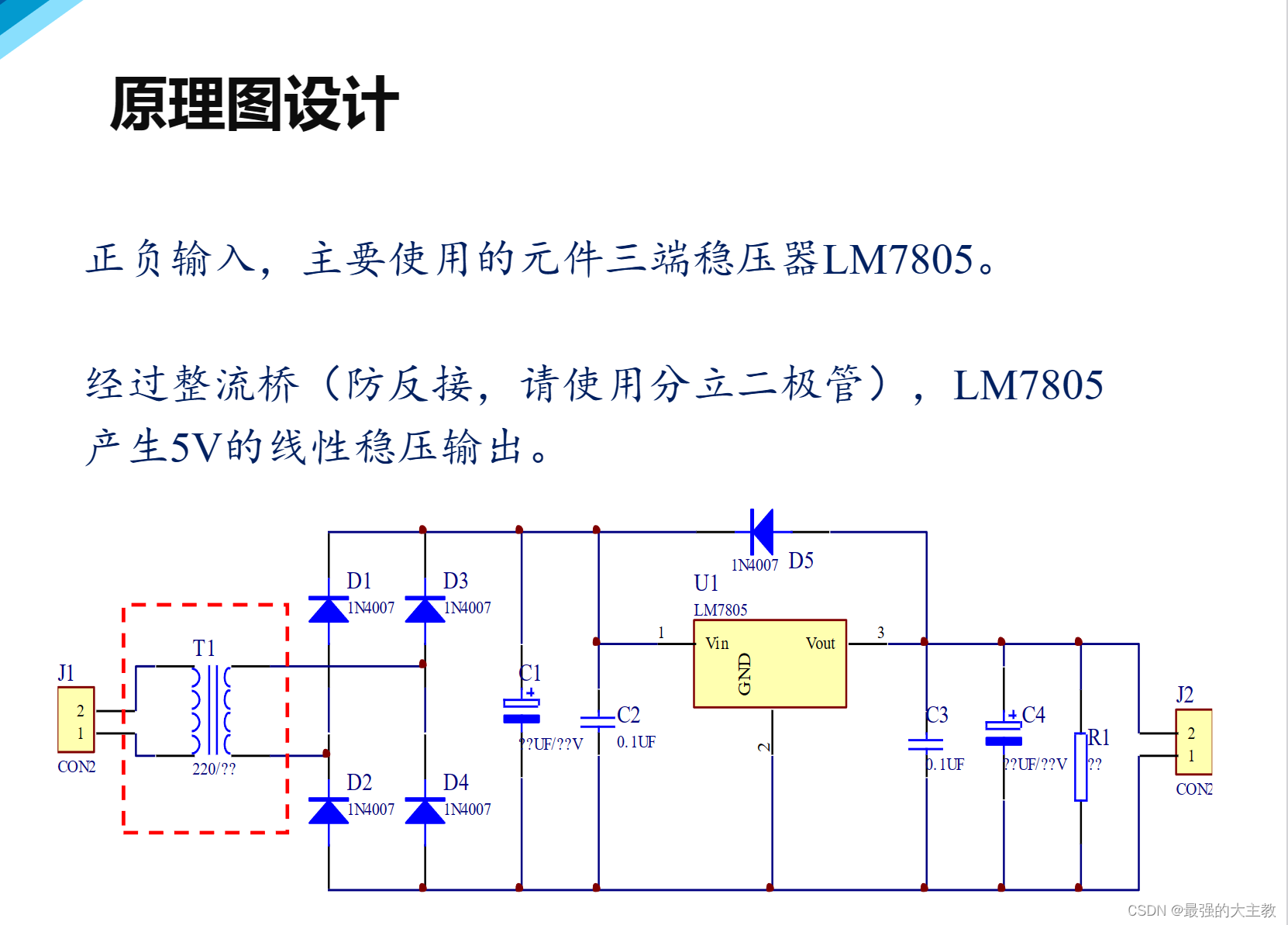

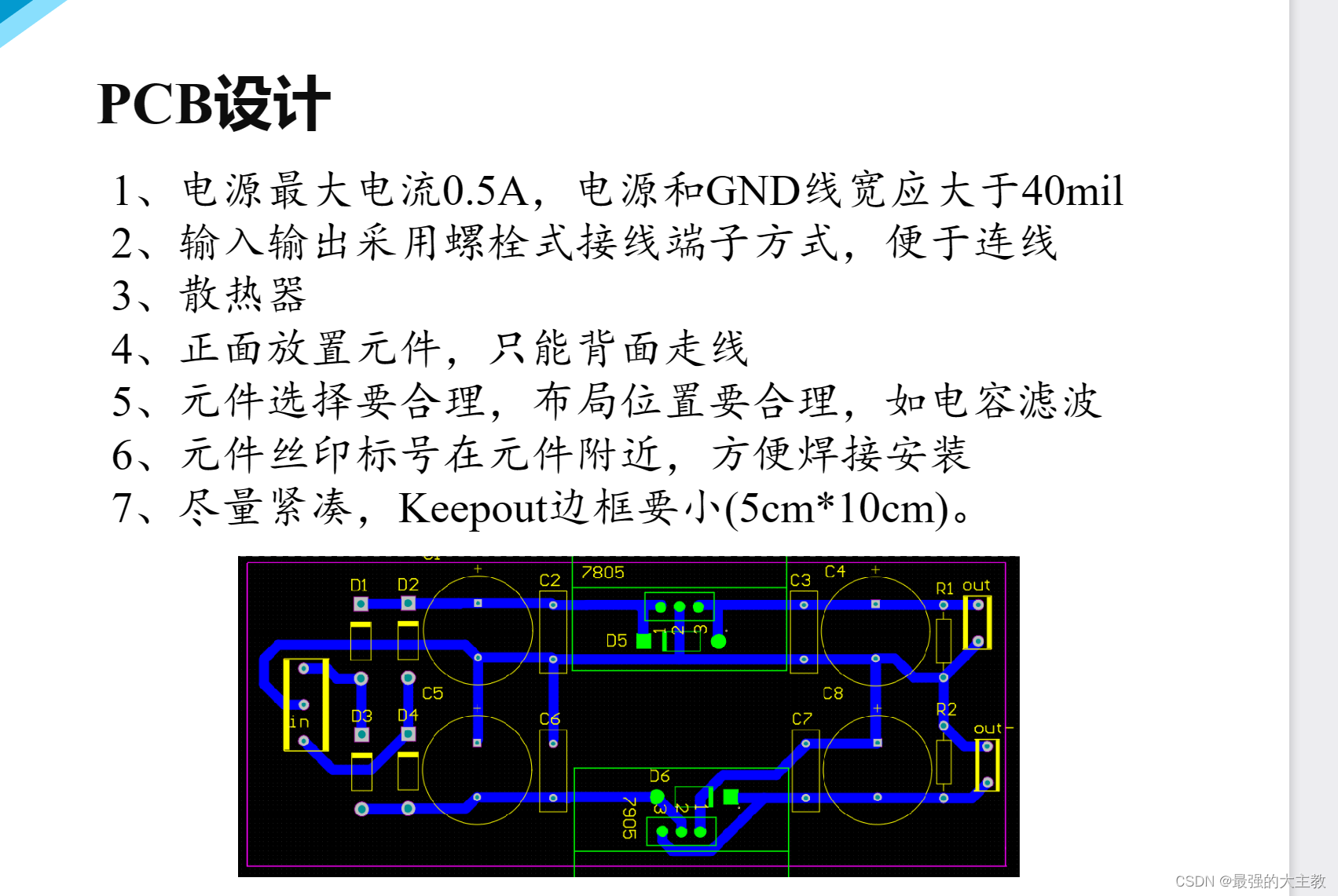

下面是实验要求和pcb规则要求
本次实验采用嘉立创eda来完成，具体电路设计如下

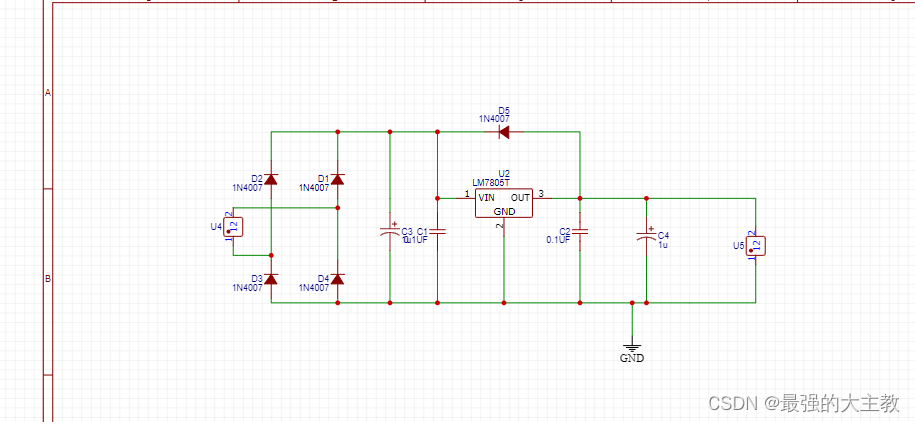

原理图设计

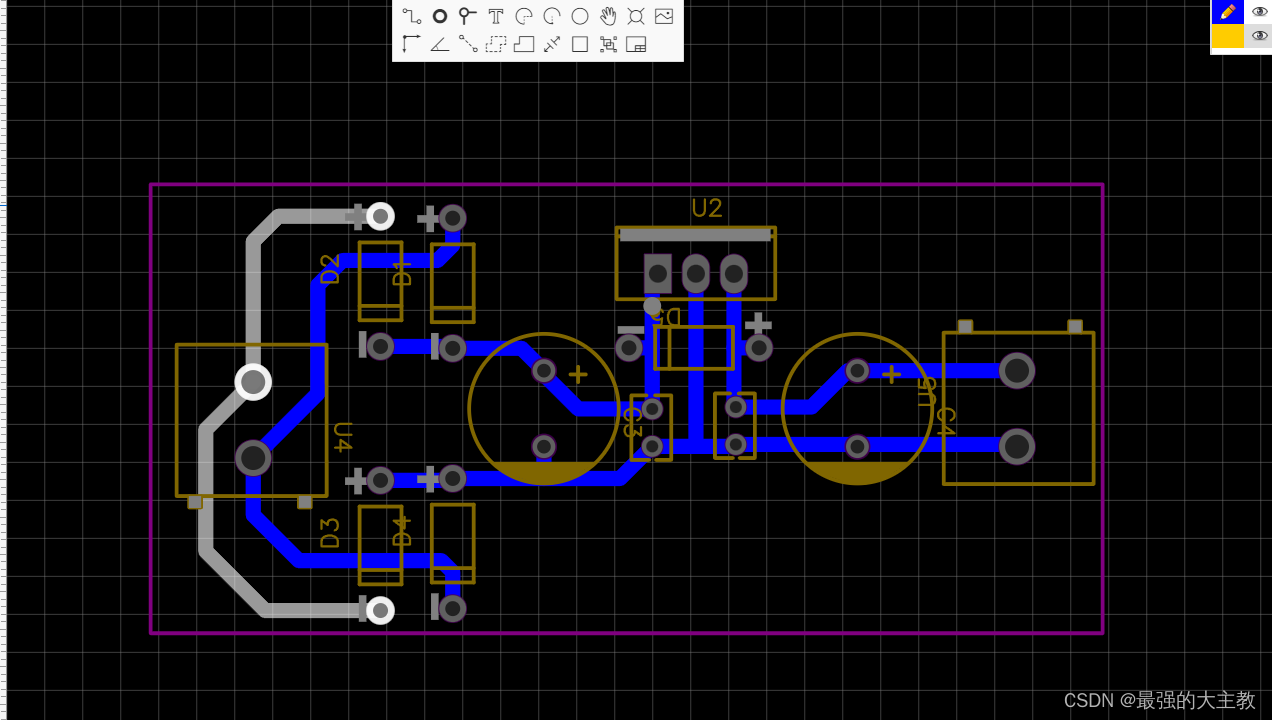

pcb设计

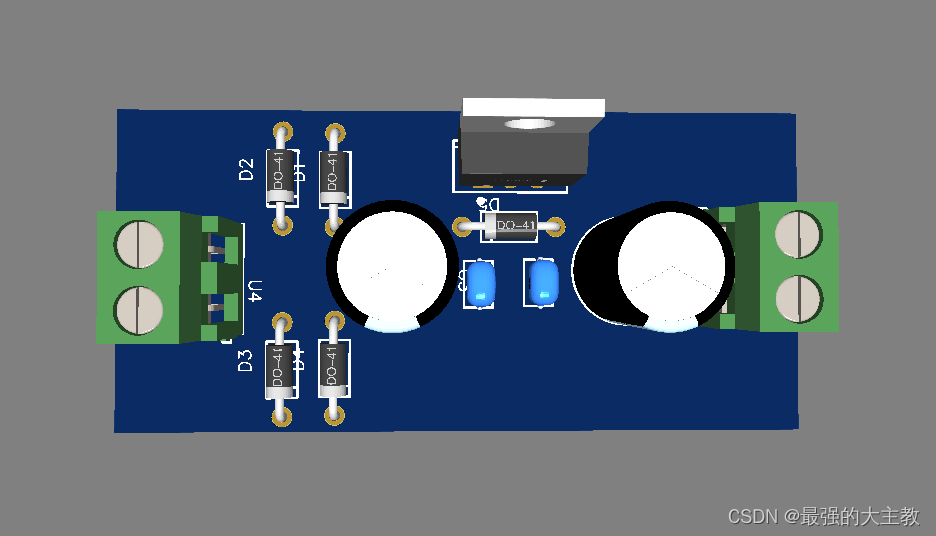

这个是3D预览图
下面是实验的嘉立创源文件
链接：https://pan.baidu.com/s/1z-Lm0sAk9Cx0Ehq1m1IvNA
提取码：bmff
