9. 控制单元的功能

文章目录

9. 控制单元的功能

本笔记参考哈工大刘宏伟老师的MOOC《计算机组成原理（上）_哈尔滨工业大学》、《计算机组成原理（下）_哈尔滨工业大学》。
或者是B站《计算机组成原理（哈工大刘宏伟）135讲（全）高清》，大家一起听比较热闹。
中文教材：《计算机组成原理（第二版）-唐朔飞.pdf》、《学习指导与习题解答（第2版）-唐朔飞.pdf》

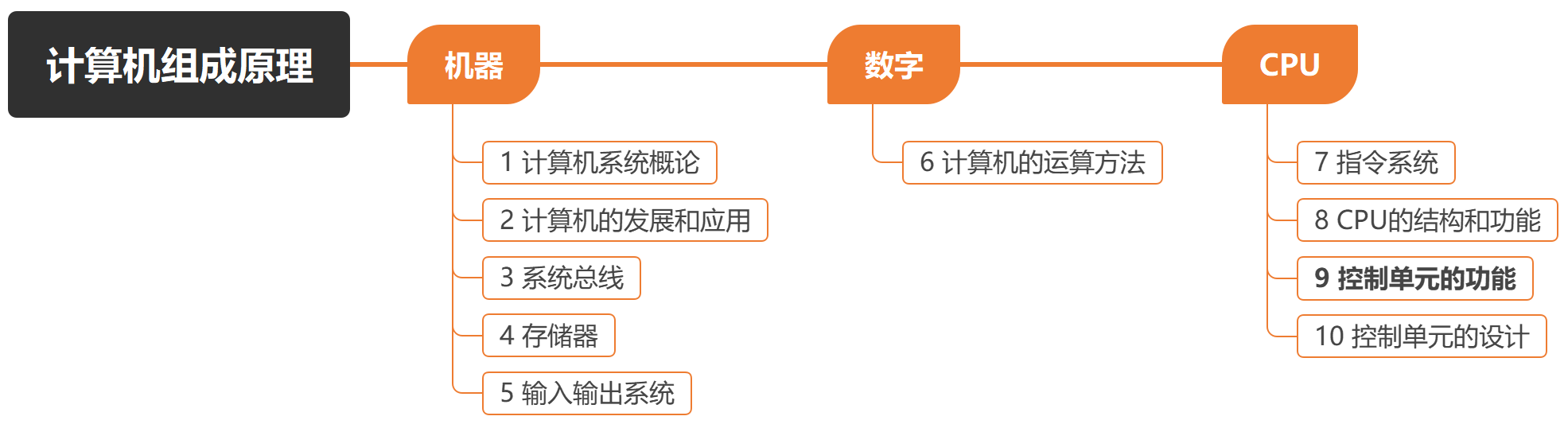

本篇笔记对应课程第九章（下图加粗）。

9.1 微操作命令的分析

控制单元 CU 是计算机系统的控制核心，控制单元CU的功能就是发出各种控制命令或微指令，控制整个计算机系统及CPU内部的各个部件，才能使整个计算机系统协调、稳定、连续运行。CU的主要功能之一就是完成指令的解释过程，包括取指、分析、执行、中断响应。“微操作命令”指的就是在指令解释过程中，由CU发出的一些指令，这些指令所要完成的动作和整条指令要完成的功能相比要小得多。

第七章已经介绍过，完成一条指令可以分为4个阶段：

取指周期：将指令从给定的内存单元中取出。
间址周期：若使用了“间址寻址”，就需要从形式地址指出的存储单元取出操作数的有效地址，并放到指令的地址码部分。
执行周期：完成对操作数的读取和操作。
中断周期：如果有中断请求，CPU需要进行响应(中断隐指令)。

假设指令长度固定且指令字长=机器字长=存储字长。也就是说，通过一个访存周期就可以读取相应的指令或操作数地址，并放在CPU指定寄存器中。下面以指令的解释过程为例，分析在指令解释的四个阶段中，CU需要发出哪些控制命令或控制信号。

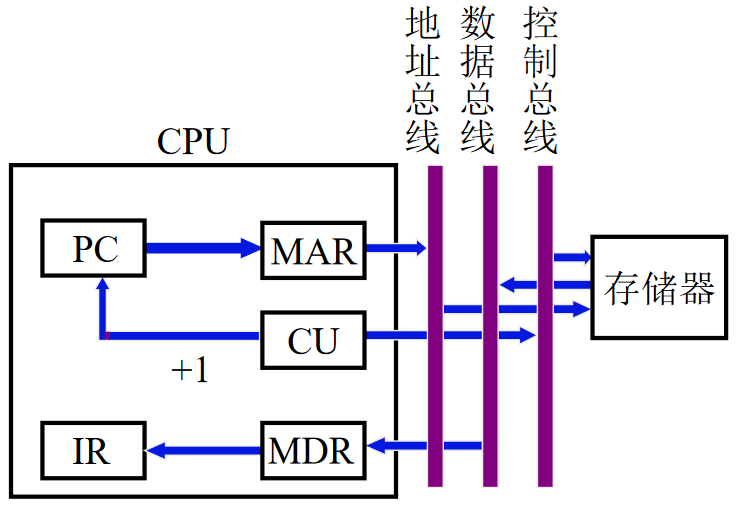

9.1.1 取指周期

取指周期的微操作：依次给出CU的控制信号。

【PC → MAR → 地址线】PC将指令地址传给存储器。
【1 → R】CU通过控制总线发出读命令。
【M(MAR) → MDR】存储器将读取到的指令发送给MDR。
【MDR → IR】MDR将指令发送给IR。
【OP(IR) → CU】IR将指令的操作码发送给CU，由CU译码来确认执行什么操作。
【(PC)+1 → PC】CU控制PC自增，指向下一条指令的地址。

注：图中没有ALU是因为不需要。

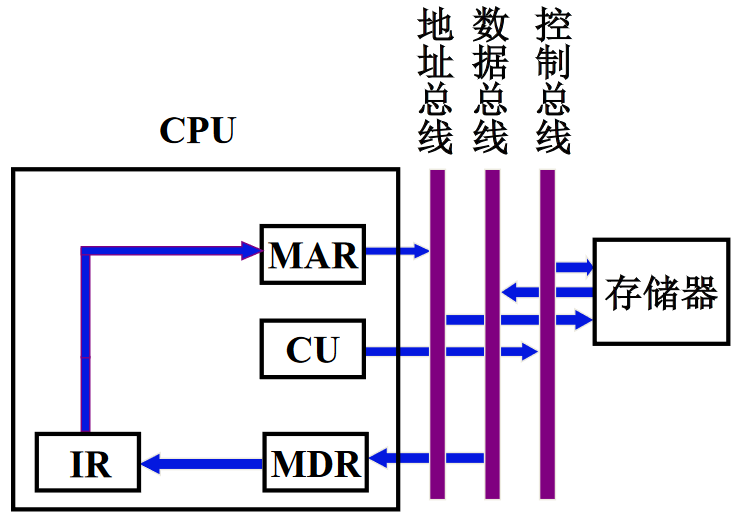

9.1.2 间址周期

间址周期的微操作：依次给出CU的控制信号。

【Ad(IR) → MAR】将指令的形式地址发送给存储器。
【1 → R】CU发出读命令，也就是将读控制线 R 置1。
【M(MDR) → MDR → Ad(IR)】存储器根据形式地址读出操作数的有效地址，传输给MDR。
【MDR → Ad(IR)】MDR将有效地址传到IR的地址码部分保存下来。

9.1.3 执行周期

执行周期的微操作：比较复杂，根据操作的不同，主要分为以下三种指令。

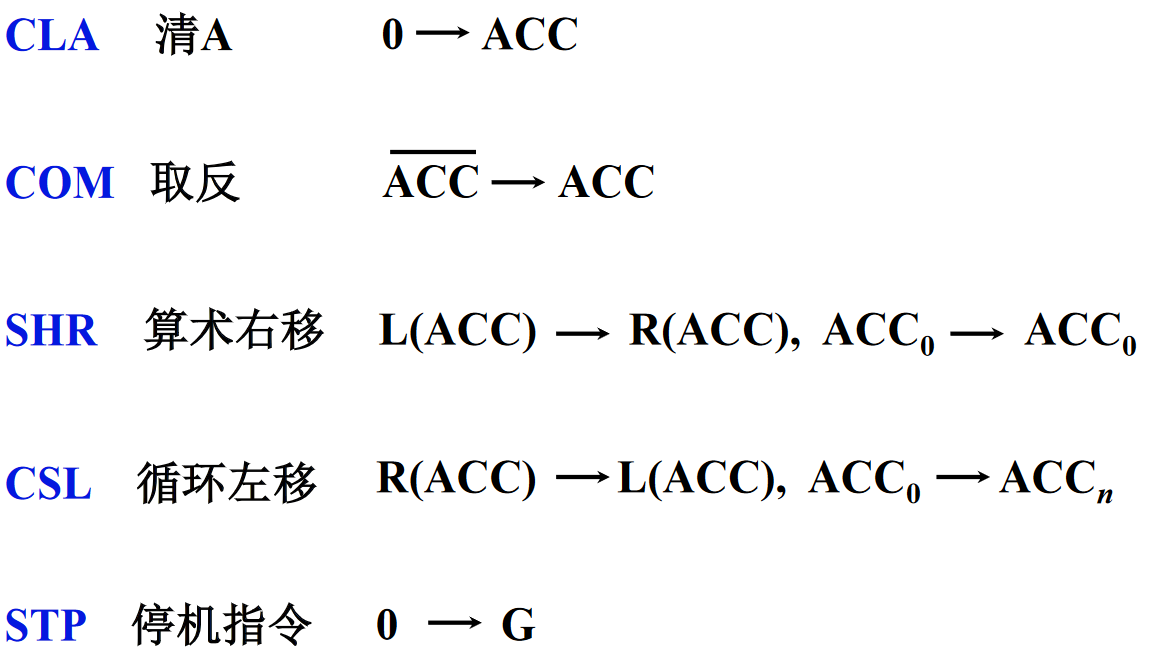

非访存指令：CU控制信号如下图。

【CLA】清零ACC。CU的控制命令为【0 → ACC】。
【COM】将ACC取反。CU的控制命令为【 $\overline{\text{ACC}}$ → ACC】。
【SHR】算术右移一位，最高位补符号位。CU的操作为【L(ACC) → R(ACC)】、【ACC₀ → ACC₀】实际上可以同时执行。
【CSL】循环左移一位，将最高位放到最低为。CU的操作为【R(ACC) → L(ACC)】、【ACC₀ → ACC_n】实际上可以同时执行。
【STP】停机指令，CU只需要将“停机标志”置零即可【0 → G】。

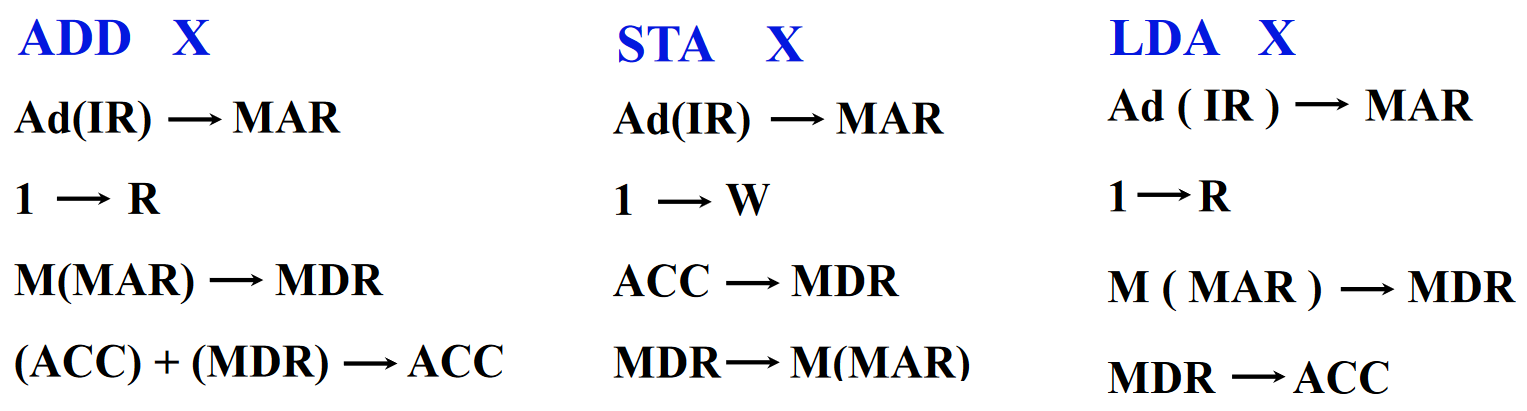

访存指令：CU控制信号如下图。

【ADD X】加法指令，将X地址的内容和ACC相加，结果保存在ACC中。注意被加数已经在ACC中了，CU需要从存储器取加数到MDR，然后执行 (ACC)+(MDR) 并将结果保存在ACC即可。如下左图。
【STA X】存数指令，将ACC内容保存到X地址中。于是CU先控制 IR 将地址码X 发送给存储器，然后发送写命令，然后将 ACC 内容发送到MDR。最后存储器保存数据。
【LDA X】取数指令，将X地址内容保存到ACC。和上述存数指令相反。

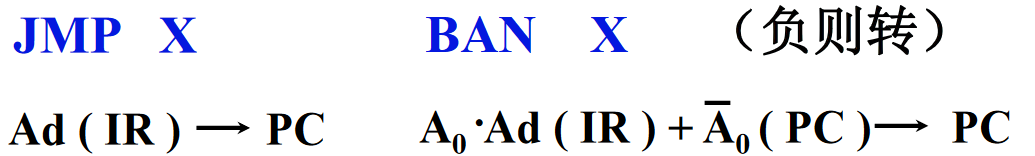

转移指令：CU控制信号如下图。

【JMP X】无条件转移指令，直接跳转到地址X，并执行X所保存的指令。CU控制IR改变PC的值即可【Ad(IR) → PC】。
【BAN X】条件转移指令，当上一次运算结果为负时(ACC最高位 ACC₀=1)，转移到地址X；若ACC₀=0，则不进行跳转。CU的操作为【A₀·Ad(IR)+ $\overline{\text{A}}$ ₀(PC) → PC】。还有很多其他的条件转移指令。

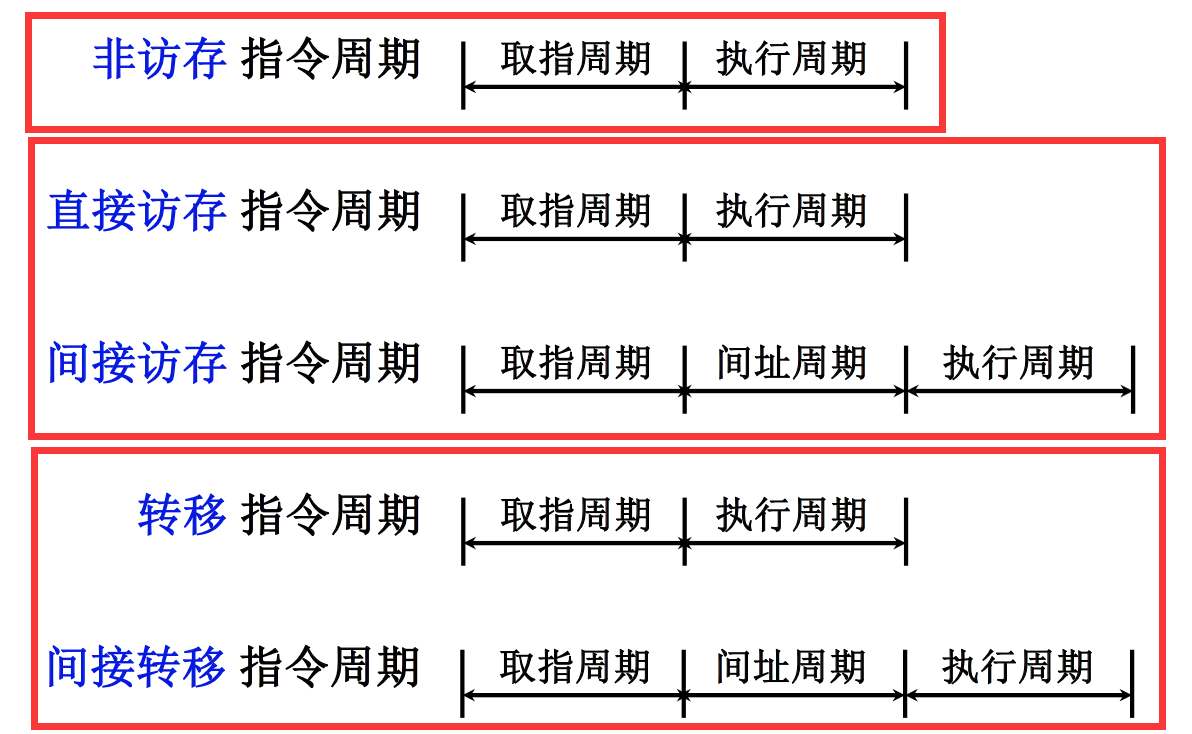

上述三类指令的指令周期显然包含不同类型的阶段，如下图所示：

图9-1 三类指令的指令周期

9.1.4 中断周期

中断周期的微操作：主要完成三件事“保存断点”、“形成中断程序的入口地址”、“关中断”。有如下两种方法，CU控制信号如下图。

程序断点存入“0”地址：将程序断点PC 送入到 0地址中，形成入口地址(硬件向量法、软件查询法)，最后关中断。
程序断点存入堆栈：由于栈顶是低地址，所以将程序断点PC 存入到栈顶 (SP)-1 中，然后形成入口地址，最后关中断。

注：SP表示栈顶地址，M(MAR)表示存储器中的MAR。

9.2 控制单元的功能

根据上述 CU 的微操作的分析，进一步分析 CU 功能。

9.2.1 控制单元的外特性

CU 的输入输出信号为：

输入信号

时钟：CU受时钟控制，一个时钟脉冲，发一个操作命令或一组需同时执行的操作命令。
指令寄存器：【OP(IR)→CU】将操作码发送给CU进行译码。
标志：CU受标志控制，是正确执行指令所必须的。假设要执行“跳转指令”，那上一条指令是否成功执行就决定了能否跳转。
外来信号：如 INTR中断请求、HRQ总线请求。

输出信号

用于CPU内部的控制信号：控制CPU内部部件做相应的操作。

R_i → R_j：控制寄存器和寄存器之间进行数据传输。
(PC)+1 → PC：修改PC，以便于执行下一条指令。
运算：控制ALU完成 +、-、与、或，等等一系列算逻运算。

送至控制总线：控制存储器、外部设备的操作。

$\overline{\text{MREQ}}$ 访存控制信号。
$\overline{\text{IO}}/\text{M}$ 访IO/存储器的控制信号，低电平访问IO、高电平访问存储器M。
$\overline{\text{RD}}$ 存储器的读命令。
$\overline{\text{WR}}$ 存储器的写命令。
INTA 中断响应信号，响应外部中断源请求。
HLDA 总线响应信号，响应外部设备对总线发出的总线请求。

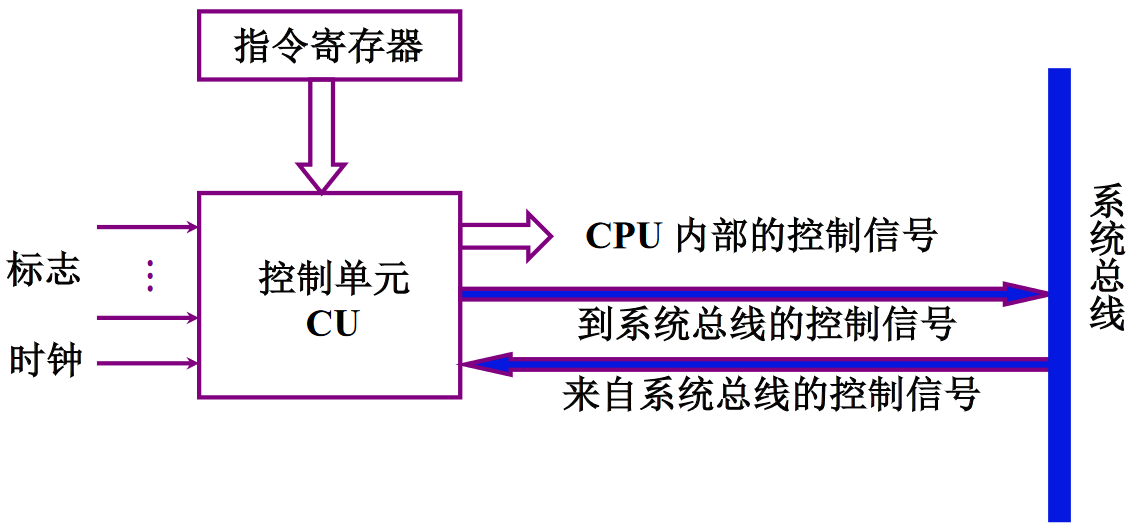

图9-2 控制单元的外特性

9.2.2 控制信号举例

本节以加法指令【ADD @X】为例(@是间接寻址的标志)，演示 CU 是如何 按顺序控制 CPU 内部各部件完成工作的，注意在执行这条指令前，ACC已经保存了被加数：

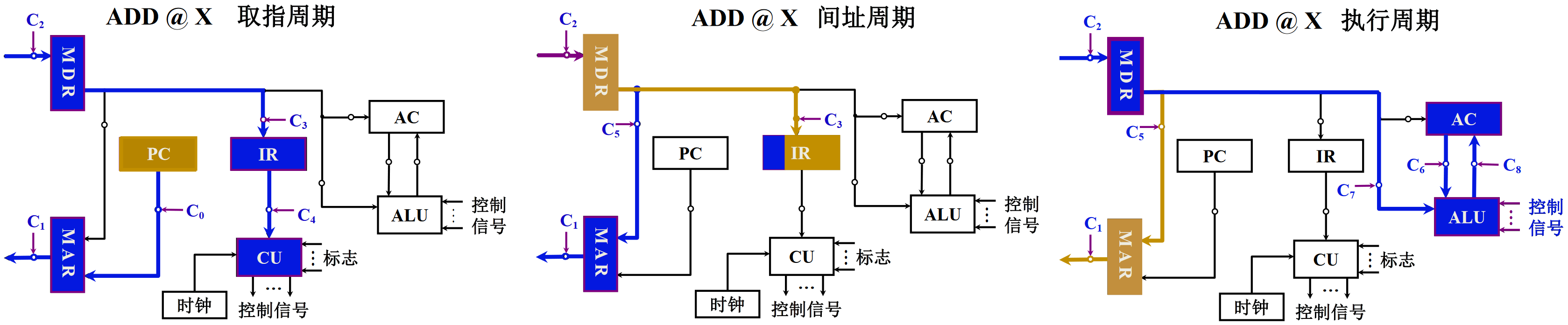

不采用CPU内部总线的方式：CPU内部的各个部件采用分散连接的方式。

取指周期：CU 控制 PC 将内容传给 MAR（C₀），然后 MAR 传输给地址总线（C₁）。CU发出读命令（控制信号）。从数据总线读出的数据存储到 MDR 中（C₂），再依次传输给 IR（C₃），将操作码部分传输给 CU 进行译码（C₄），最后 PC+1。MDR的数据去向有多种，视情况由CU控制，若为取数指令直接送给ACC、若为加法指令直接给ALU进行计算(X寄存器)、若为间址寻址则送给 MAR 完成下一步取数。
间址周期：CU译码后发现需要间址寻址，控制 MDR 将形式地址传输给 MAR（C₅），然后送到地址总线（C₁）。CU发出读命令（控制信号）。操作数的有效地址从数据总线传输给MDR（C₂），再传输给 IR 的地址码部分（C₃）。
执行周期：CU 控制 MDR 将操作数有效地址发送给 MAR（C₅），并传输给地址总线（C₁），CU发出读命令。MDR 从数据总线读取操作数（C₂），并由 CU 控制传出给运算器的 X 寄存器（C₇）。ALU 根据 ACC 寄存器内容进行运算（C₆），最后将结果保存在 ACC 寄存器中（C₈）。

注：C_i表示各种控制电路，MDR主存数据寄存器、MAR主存地址寄存器、AC寄存器(ACC)、ALU运算器(默认自带X寄存器)、PC计数器、IR指令寄存器。ALU的控制信号控制其做出各种算逻运算。

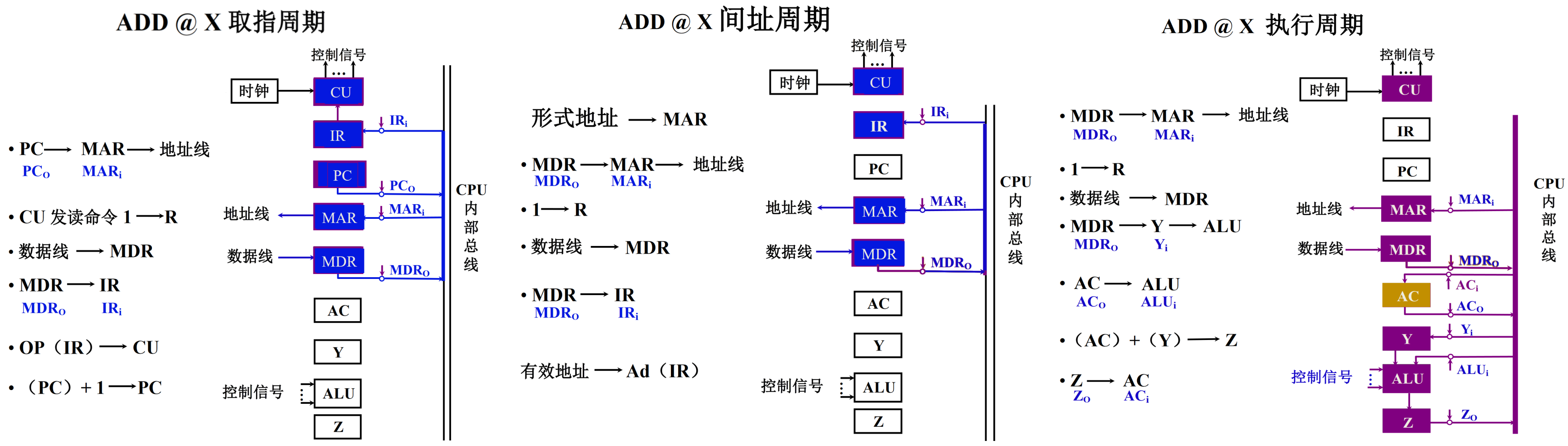

采用CPU内部总线方式：为了简化CPU的电路设计，假设所有部件都使用总线连接。

取指周期：CU 控制 PC 将指令地址传输到CPU内部总线（PC_o），并控制 MAR 读取总线内容（MAR_i）并传输到地址总线上。CU发出读命令（控制信号）。CU 控制 MDR 从数据总线读取指令并传输到CPU内部总线（MDR_o），再控制 IR 从CPU内部总线读取指令（IR_i）。最后 IR 将操作码发送给 CU，CU 控制 PC+1。
间址周期：CU 控制 MDR 将形式地址发送到CPU内部总线（MDR_o），然后控制 MAR 读取（MAR_i）并传输到地址总线。CU发出读命令（控制信号）。CU 控制 MDR 从数据总线读取有效地址并传输到CPU内部总线（MDR_o），再控制 IR 从CPU内部总线更新地址码部分（IR_i）。
执行周期：CU 控制 MDR 将操作数有效地址发送到CPU内部总线（MDR_o），然后控制 MAR 读取（MDR_i）并传输给地址总线。CU发出读命令（控制信号）。MDR 从数据总线读取操作数并发送到CPU内部总线（MDR_o），CU 控制 Y 读取数据（Y_i）并传输给 ALU，CU 再控制 AC 将内容发送给 ALU（AC_o、ALU_i），ALU 计算求和结果并将其保存到 Z 中，最后 CU 控制 Z 将结果保存到 AC 寄存器中（Z_o、AC_i）。

注：AC、Y、Z都是寄存器，并假设 AC 和 Y 保存两个操作数、Z 保存运算结果。其余部件同上。

9.2.3 多级时序系统

前面我们将一个指令周期划分成几个阶段，也就是“取指周期”、“间址周期”、“执行周期”、“中断周期”等，实际上这些阶段可以称为“机器周期”。“机器周期”是所有指令执行过程中的一个“基准时间”，按照每条指令的执行步骤、每一步骤所需的时间确定。一般来说，这个“基准时间”是以完成最复杂的微操作的时间为准，但通常访存操作是耗时最长的，所以一般以访问一次存储器的时间为基准。此时若指令字长=存储字长，就有取指周期=机器周期。

显然一个机器周期还可以分为若干个微操作，每个微操作需要一定的时间，于是便将一个机器周期分成若干个时间相等的时间段，这些时间段就是“时钟周期/节拍/状态”。时钟周期是控制计算机操作的最小单位时间，用时钟周期控制产生一个或几个(并行的)微操作命令。

如下图，给出了指令周期、机器周期、时钟周期的关系，不同的机器周期可以包含不同数量的时钟周期。机器周期、时钟周期便组成了多级时序系统：

图9-3 多级时序系统

在装机市场中，有种说法是“机器的主频 $f$ 越快，机器的速度也越快”。但从学术的角度来看，前面这句话不严谨，应该有相应前提：机器周期所含时钟周期数相同，此时两机平均指令执行速度之比才等于两机主频之比 $\frac{\text{MIPS}_1}{\text{MIPS}_2}=\frac{f_1}{f_2}$ 。显然，机器速度不仅与主频有关，还与机器周期中所含时钟周期(主频的倒数)数、指令周期中所含的机器周期数、是否采用流水线技术有关。但 CPU 这种人类科技金字塔尖的东西很难盗版，咱们说的前提基本都是古老的技术，所以上面的说法没毛病(老九他没毛病！)。

9.2.4 控制方式

“控制方式”指的是产生不同微操作命令序列所用的时序控制方式，也就是前面已经产生一个微操作、下一个微操作何时产生。主要有以下几种：

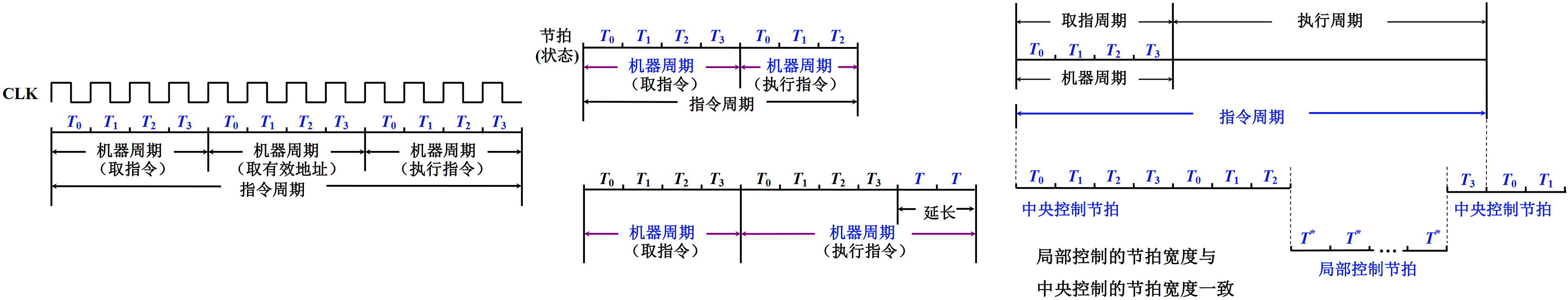

同步控制方式：任一微操作均由统一基准时标的时序信号控制。

采用定长的机器周期：以最长的微操作序列和最复杂的微操作作为标准，所有机器周期内节拍数相同。但有些机器周期不需要这么长时间，就会造成时间浪费。
采用不定长的机器周期【常用】：机器周期内节拍数不等。如下中间图，执行周期可以适当延长或缩短。
中央控制和局部控制相结合：如下右图，对于“中央控制节拍”来说所有的机器周期都是4个节拍，那遇到一些很长的微操作，就使用“局部控制节拍”驱动完成操作，而不会造成“中央控制节拍”的计数变化。注意“中央控制节拍”和“局部控制节拍”是两个完全相同的节拍。

异步控制方式：没有基准时标信号，也没有固定的周期节拍和严格的时钟同步，采用应答方式进行控制。
联合控制方式：同步与异步相结合。大部分操作使用“同步控制”，少数很难确定时间的微操作就使用“异步控制”。
人工控制方式：为了方便调机、调程序而设置的物理按键或软件的参数设置。

Reset：让机器恢复到起始状态。
连续和单条指令执行转换开关：比如单步调试的“步过”、“步入”。
符合停机条件的开关：设置寄存器保存停机条件，也就是一个内存地址，若使用到该内存地址，则表明符合停机条件。常用于人为的引入故障条件(故障注入技术)，测试计算机的容错能力。
