Flink底层原理

作为大数据实时计算中不可或缺的一部分 flink是大数据实时处理非常重要的一部分也对刚刚接触大数据学习的同学们是很难去理解的一部分所以首先用一个小小的例子让大家对Flink有初步的了解

以WordCount为例，执行流程如下：

1.创建socket nc -lk 8888 实时读取数据(socket只能被一个线程连接)
  DataStream<String> lines = env.socketTextStream("master", 8888);

2.DataStream创建task，从master中读取数据，任务数为1 -- taskA

3.flatmap取出数据 ，前面设置并行度为二(env.setParallelism(2);) ，所以此时task数量为2

taskA --> task task 的过程称为轮循 -- 避免数据倾斜，避免某个数据节点数据变多 (上游task1将task循环发送给下游task)

以（a,1)为例，当第一个task接收第一个a，传入第二个a时，会轮循到第二个task执行

得到新的DataStream

4.map将数据转成(k,v)格式，创建新的DataStream,此时过程为("窄依赖"),没有shuffle过程此时两个过程的task一一对应，在Flink中看成一个task

5.keyby。创建 KeyedStream(shuffle产生)，将同一个key发送(spark中是拉取)到同一个key中.

此过程如何判断key被分入哪个分区？？ -- hash分区 key.hashCode() % 并行度 取余(计算传入key的hash值 % 2 = 1 )

6.对分区后的value进行累加计算 创建新的DataStream，最后print输出结果

执行代码：

package com.shujia.yj;


import org.apache.flink.api.common.functions.FlatMapFunction;
import org.apache.flink.api.common.functions.MapFunction;
import org.apache.flink.api.java.tuple.Tuple2;
import org.apache.flink.streaming.api.datastream.DataStream;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.datastream.KeyedStream;
import org.apache.flink.streaming.api.datastream.SingleOutputStreamOperator;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.util.Collector;


public class Code01WordCount {
    public static void main(String[] args) throws Exception {
        //1、创建flink执行环境
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();

        /**
         * 多态：父类的引用指向子类的对象       java中 引用 = 对象
         * flatMap方法用于处理数据，每一条数据执行一次
         * @param line: 一行数据
         * @param out：用于将数据发生到下游，可以发生多条
         */

        env.setParallelism(2); //任务并行数

        env.setBufferTimeout(200);//毫秒

        //2、读取数据，构建DataStream

        //启动socket nc -lk 8888
        DataStream<String> lines = env.socketTextStream("master", 8888); --流处理

        //3.统计单词数量
        // -- 一行转多行
        SingleOutputStreamOperator<String> words = lines.flatMap(new FlatMapFunction<String, String>() {
            @Override
            public void flatMap(String line, Collector<String> out) throws Exception {//实现
                String[] split = line.split(",");
                for (String word : split) {
                    out.collect(word);
                }
            }
        });

        /**
         * map每一条数据执行一次
         * @param word：一行数据
         * @return 新的数据
         */
        //转换成kv格式
        SingleOutputStreamOperator<Tuple2<String, Integer>> kvDataStream = words.map(new MapFunction<String, Tuple2<String, Integer>>() {
            @Override
            public Tuple2<String, Integer> map(String word) {
                return Tuple2.of(word, 1);
            }
        });


        //按照单词分组
        //kv -> kv.f0  lambda表达式
        KeyedStream<Tuple2<String, Integer>, String>  keyByDataStream = kvDataStream.keyBy(kv -> kv.f0);

        SingleOutputStreamOperator<Tuple2<String, Integer>> sum = keyByDataStream.sum(1);

        sum.print();
        //启动flink
        env.execute();

/**
 *
 * 相同的key会进到同一个task中，但是同一个task中不会只对应一个key
 *例 : 做wordcount时，出现    1000个单词，但是电脑的线程只有16核，这样一个task中就会出现多个key
 */


    }
}

flink处理数据的两种方式

1、同一个代码既能用于批处理，也能用于流处理（计算引擎的流批统一）
2、flink可以基于文件做流处理也能做批处理（数据源的流批统一）

批数据和流数据  --  有界数据流和无界数据流 ？ 是否对应


1.流处理数据，以socket为例

DataStream<String> lines = env.socketTextStream("master", 8888); --流处理


2.批处理数据，需要修改flink默认的处理模式

env.setRuntimeMode(RuntimeExecutionMode.BATCH); 以batch为例

DataStream<String> word = env.readTextFile("data/word.txt")

                BATCH： 批处理
                 1、输出最终结果
                 2、只能用于处理有界流，不能用于处理无界流
                 3、批处理模式底层是mapreduce模型

                 STREAMING： 流处理模式
                 1、输出连续结果，每一条数据都会输出一个结果
                 2、可以处理有界流，也可以处理无界流
                 3、底层是持续流模型

1.Flink中没有shuffle过程的task会自动合并

2.上游task和下游task同时间执行(出现shuffle过程才会把task分为上游task和下游task)

3.数据从上游发送到下游的方式
    -- 默认是每32kb或者200毫秒一次  -- 一次发送一批数据效率更高

 设置数据从上游发送到下游的时间:env.setBufferTimeout(200);

4.spark中先执行map端再执行reduce端，且数据在map端村存在预聚合过程，Flink中不存在预聚合，因为数据是流动的，如果对数据进行预聚合，会浪费时间

5.Flink底层为持续流模型(Dataflow),上游task和下游task同时执行启动，默认不会做预聚合，为了降低数据处理的延迟

6.如果使用Flink做批处理，那么他的底层原理也是mapReduce

7.流数据:代码执行完.相当于创建了管道，数据在管道中，随时可以调用。

8.Flink中的计算都是有状态计算

reduce：聚合函数

 spark中的算子都是懒执行算子，需要action触发，而Flink中算子不需要action也会触发，比如下面的情况中，不需要print，输入数据，也会执行一次。


 StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();

        env.setParallelism(10);

        DataStreamSource<String> lines = env.socketTextStream("master", 8888);

        SingleOutputStreamOperator<KeyValue> map = lines.map(word -> new KeyValue(word, 1));

        KeyedStream<KeyValue, String> keyValueStringKeyedStream = map.keyBy(keyValue -> keyValue.getWord());

        SingleOutputStreamOperator<KeyValue> reduce = keyValueStringKeyedStream.reduce(new ReduceFunction<KeyValue>() {
            @Override
            public KeyValue reduce(KeyValue kv1, KeyValue kv2) throws Exception {
                System.out.println("kv1:" + kv1);
                System.out.println("kv2:" + kv2);
                String word = kv1.getWord();
                int num = kv1.getNum() + kv2.getNum();
                return new KeyValue(word, num);
            }
        });

        reduce.print();

        env.execute();

     3> KeyValue(word=yujie, num=1)
     kv1:KeyValue(word=yujie, num=1)   -- kv1中存储的是之前计算的结果，也就是状态(第一条数据除外)
     kv2:KeyValue(word=yujie, num=1)   -- kv2中存储的是新传入的数据
     3> KeyValue(word=yujie, num=2)    -- 对kv1和kv2中做累加计算(自定义)
     kv1:KeyValue(word=yujie, num=2)
     kv2:KeyValue(word=yujie, num=1)
     3> KeyValue(word=yujie, num=3)
     kv1:KeyValue(word=yujie, num=3)
     kv2:KeyValue(word=yujie, num=1)
     3> KeyValue(word=yujie, num=4)
     5> KeyValue(word=wuyxi, num=1)

Flink提交任务的步骤是需要先构建Dataflow图，即代码的关系图吗，算子之间，DataStream之间的关系图

出现shuffle切分，并行度发生改变切分

合并切分之后的task最终会在taskSlot即task槽中运行

共享资源槽:在同一个task槽中，运行上游和下游的所有task共享同一个资源 -- 一个task一个资源(资源浪费)

一个并行度一个资源，Flink任务资源需求的多少和task无关，之后任务的并行度有关

Apache Flink架构

Flink on YARN三种模式

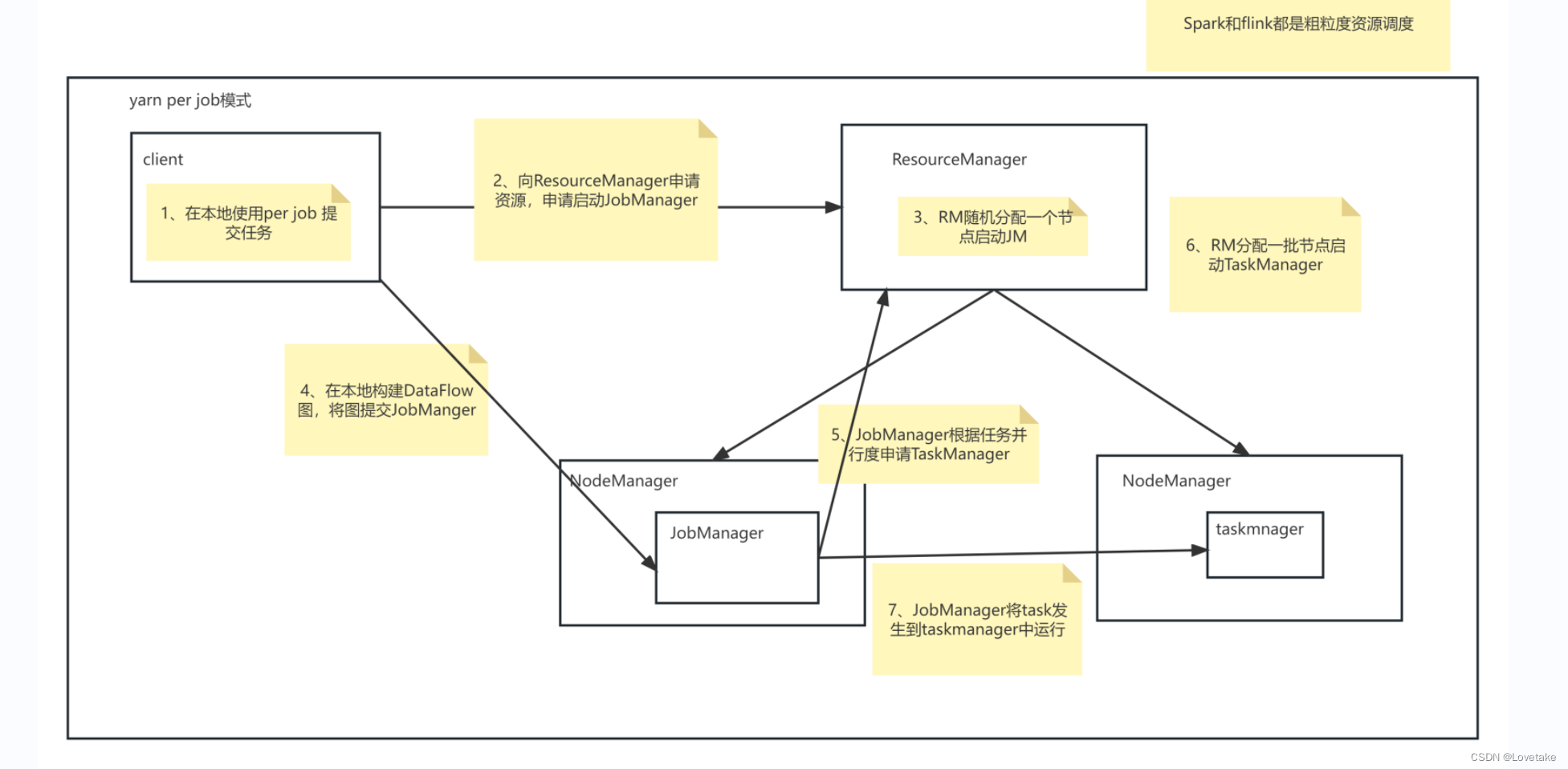

1、per job mode

1、类似spark on yarn 的client模式 2、如果任务执行出错，在本地可以看到部分错误信息 3、在本地执行main函数，构建dataFlow图，在将dataflow提交到JobManager中运行 4、每一个flink任务单独申请资源，启动一个jobManager和多个taskmanager,任务之间互不影响

执行流程：

1.在客户端提交任务：flink run -t yarn-per-job -c com.shujia.flink.core.Demo4Submit flink-1.0.jar

 -- 资源调度

2.向resourcemanger申请资源，申请启动jobManger

3.RM随机分配一个节点启动jobManger

4.在本地客户端构建DataFlow图，将图提交到jobManger中

 --任务调度

5.jobmanger根据任务并行度申请TaskManger

6.rm分配一批节点启动TaskManger

7.jobmanger将任务发送到TaskManger中执行

--spark和Flink都是粗粒度资源调度(在任务提交之前，将任务资源全部申请下来，这样会节约了任务开始执行时资源申请的时间，但是会浪费资源  -- 和mapreduce(细资源调度)比较)

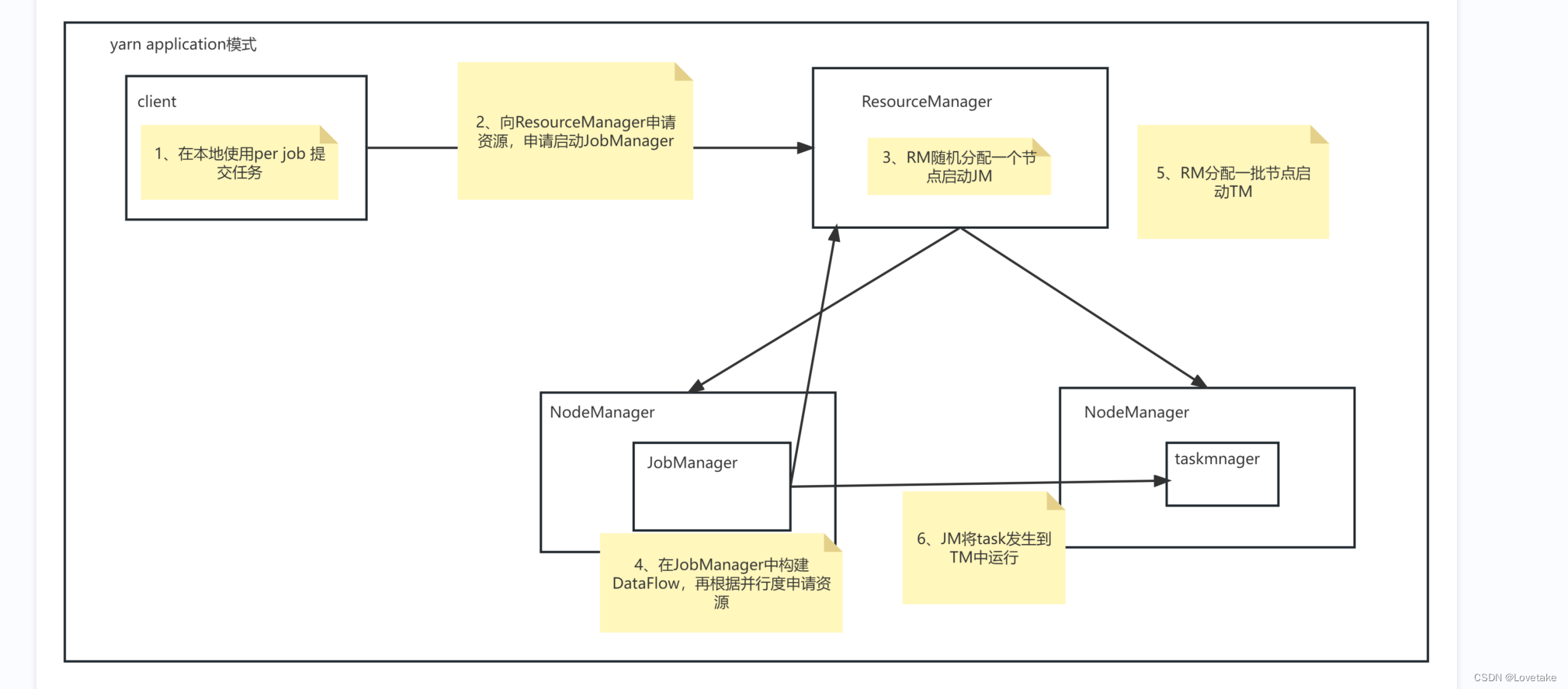

2、appplication mode

1、类似spark on yarn 的cluster模式 2、在本地看不到错误信息 3、main函数在JobManager中执行，本地只负责提交任务 4、每一个flink任务单独申请资源，启动一个jobManager和多个taskmanager,任务之间互不影响

用于生产环境

# 获取任务日志方式
yarn logs -applicationId application_1691044931290_0008

执行流程

1.在客户端提交任务：flink run-application -t yarn-application -c com.shujia.yj.core.Core.Code01WordCount FlinkCode-1.0-SNAPSHOT.jar

 -- 资源调度

2.向resourcemanger申请资源，申请启动jobManger

3.RM随机分配一个节点启动jobManger

4.在jobmanger中构建Dataflow图，根据并行度申请资源 -- 本地提交任务之后，不再参与任务流程

5.rm分配一批节点启动TsakMager

6.jm将task发送到taskmanger中执行

3、session mode

1、先在yarn中申请资源启动一个JobManager，再提交任务 2、提交的任务公用一个JobManager，动态申请taskManager，任务取消，taskManager会自动回收

一般用于测试环境

#1、启动session集群
yarn-session.sh -d


#2、提交任务
flink run -t yarn-session -p 2 -Dyarn.application.id=application_1691044931290_0009  -c com.shujia.flink.core.Demo4Submit flink-1.0.jar


-P 2 :设置并行度为2

执行流程

  -- Flink集群的启动和任务的提交分开执行
      可否看成 资源调度和任务调度分开执行
资源调度：
    1.在yarn中启动jobManger -- 客户端中

    2.向resourceManger申请资源启动JobManger、

    3.rm随机分配节点启动jm

任务提交：
    1.再次提交任务

    2.在本地构建daataflow图，提交给jm

    3.jm根据任务并行度向rm申请TaskManger

    4.rm随机分配一批节点启动tm

    5.jm将task发送到taskmanger中执行

任何的大数据计算引擎都大致分为两个步骤：资源调度+任务调度

时间窗口

事件时间:数据发生的时间

处理时间:现实中的时间


         * 1、SlidingEventTimeWindows：滑动的事件时间窗口
         * 2、SlidingProcessingTimeWindows：滑动的处理时间窗口
         * 3、TumblingEventTimeWindows：滚动的事件时间窗口
         * 4、TumblingProcessingTimeWindows：滚动的处理时间窗口


处理时间
TumblingProcessingTimeWindows.of( Time.seconds(10)):每隔十秒统计数据


处理时间的两种方式:

1 .<Tuple2<String, Long>>forMonotonousTimestamps()  -- 单调递增时间戳分配器  ，数据不一定是按照顺序执行，会有一定概率丢失数据

2.最大固定延迟的时间戳分配器 -- 也就是把水位线前移
.<Tuple2<String, Long>>forBoundedOutOfOrderness(Duration.ofSeconds(2))


简单事件窗口：
 -- 时间以时间发生的时间为准，和现实中的时间(处理时间)没有关系
例：
ass
//转换成kv格式
.map(event -> Tuple2.of(event.f0, 1), Types.TUPLE(Types.STRING, Types.INT))
//按照单词分组
.keyBy(kv -> kv.f0)
//每个5秒一个窗口
.window(TumblingEventTimeWindows.of(Time.seconds(5)))
//统计单词的数量
.sum(1)
.print();


数据输入：
java,1691114101000
java,1691114102000
java,1691114105000
java,1691114106000         -- 窗口的计数为左闭右开
java,1691114107000

结果：
(java,2) java,1691114101000 java,1691114101000


例二：TumblingEventTimeWindows. + 设置水位线前移

 WatermarkStrategy<Tuple2<Integer, Long>> watermarkStrategy = WatermarkStrategy
                //java,1691114102000m,如果数据乱序可能还会丢失数据
                //设置水位线生成策略，水位线等于最新一条数据的时间戳，水位线只能增加
                //.<Tuple2<String, Long>>forMonotonousTimestamps()

                //数据之间存在最大固定延迟的时间戳分配器
                //水位线前移时间
                .<Tuple2<Integer, Long>>forBoundedOutOfOrderness(Duration.ofSeconds(2))
                //指定时间字段
                .withTimestampAssigner((event, ts) -> event.f1);

                 +


  ass
                //转换成kv格式
                .map(event -> Tuple2.of(event.f0, 1), Types.TUPLE(Types.STRING, Types.INT))
                //安装单词分组
                .keyBy(kv -> kv.f0)
                //每个5秒一个窗口
                .window(TumblingEventTimeWindows.of(Time.seconds(5)))
                //统计单词的数量
                .sum(1)
                .print();
输入:
java,1691114101000
java,1691114105000
java,1691114103000
java,1691114108000        0---5(7)
java,1691114109000            5---10(12)
java,1691114110000                10---15(17)
java,1691114115000
java,1691114116000
java,1691114120000

-- 每隔五秒一个窗口，且水位线前移2秒:实际中窗口可以看成0--7，但是实际技术还是以0--5中为准
例如：第一秒开始，第二个5秒不停，第三个3秒，遇到第四个八秒停止，开始分组聚合，计算0--5中的数据(不包括5) = 2


结果：
(java,2) java,1691114101000  java,1691114103000
(java,3) java,1691114105000  java,1691114108000 java,1691114109000
(java,1) java,1691114110000



3.滑动事件窗口：
//每5秒统计最近10秒的数据
                .window(SlidingEventTimeWindows.of(Time.seconds(10), Time.seconds(5)))

java,1691114101000
java,1691114105000
java,1691114103000
java,1691114108000
java,1691114109000
java,1691114110000
java,1691114115000
java,1691114116000
java,1691114120000

结果：

(java,2)
(java,5)
(java,4)

 95----5  java,1691114101000 +  java,1691114103000
     0----10  java,1691114101000 +  java,1691114103000  + java,1691114105000 + java,1691114108000 + java,1691114109000
        5----15 java,1691114105000 +  java,1691114108000  +  java,1691114109000 +  java,1691114110000
           10----20  ?为什么不统计10---20的数据 ，因为还需要接下来的五秒发生才会统计上10秒的数据
            --每5秒统计最近10秒的数据

kafka-console-producer.sh --broker-list master:9092,node1:9092,node2:9092 --topic words


9> +I[words, 1]
9> -U[words, 1]
9> +U[words, 2]

Flink状态与容错

状态开始存储在task的内存中，后会被持久化到磁盘中(HDFS中) (为什么本身存在内存中，还要持久化到磁盘中?   因为一旦task宕机或者服务器断电，数据就不再存在。) -- 持久化的过程被称为checkpoint

状态会被checkpoint"定时"持久化到HDFS中去


  //指定保存checkpoint路径
        env.getCheckpointConfig().setCheckpointStorage(new Path("hdfs://master:9000/flink/checkpoint"));

        //任务被手动取消时保留最新的一次checkpoint
        env.getCheckpointConfig().setExternalizedCheckpointCleanup(
                CheckpointConfig.ExternalizedCheckpointCleanup.RETAIN_ON_CANCELLATION);

flink sql

窗口函数

1.滚动窗口 -- 时间时间

什么是滚动窗口？ -- 就是将数据按照规格划分成为一个个的窗口，方便计算

创建：

-- 创建表
CREATE TABLE bid (
    bidtime TIMESTAMP(3),
    price  DECIMAL(10, 2) ,
    item  STRING,
    WATERMARK FOR bidtime AS bidtime -- 指定事件时间和水位线
) WITH (
    'connector' = 'kafka',
    'topic' = 'bid',
    'properties.bootstrap.servers' = 'master:9092,node1:9092,node2:9092',
    'properties.group.id' = 'testGroup',
    'scan.startup.mode' = 'latest-offset', -- earliest-offset  latest-offset
    'format' = 'csv', -- 指定数据的格式,csv格式需要保证字段的顺序和数据的顺序一致
    'csv.ignore-parse-errors' ='true', -- 跳过脏数据
    'csv.field-delimiter' = '|' -- 指定字段分隔符
);


-- 生成数据
kafka-console-producer.sh --broker-list master:9092,node1:9092,node2:9092 --topic bid
2020-04-15 08:05:00|4.00|C
2020-04-15 08:07:00|2.00|A
2020-04-15 08:09:00|5.00|D
2020-04-15 08:11:00|3.00|B


-- TUMBLE: 滚动窗口函数，
-- 在源表的基础上增加窗口开始时间，窗口结束时间和窗口时间
SELECT bidtime,price,item,window_start,window_end,window_time
FROM
TABLE(
   TUMBLE(TABLE bid, DESCRIPTOR(bidtime), INTERVAL '10' MINUTES)
);


bidtime                      price     item      window_start              window_end             window_time
2020-04-15 08:05:00.000      4.00      C  2020-04-15 08:00:00.000 2020-04-15 08:10:00.000 2020-04-15 08:09:59.999
2020-04-15 08:09:00.000      5.00      D 2020-04-15 08:00:00.000 2020-04-15 08:10:00.000 2020-04-15 08:09:59.999
2020-04-15 08:11:00.000      3.00      B 2020-04-15 08:10:00.000 2020-04-15 08:20:00.000 2020-04-15 08:19:59.999


也正如上面所示，就是划分了窗口方便了后续的计算

-- 在窗口函数之后进行窗口聚合
-- 每隔10分钟计算所有商品的平均价格
-- 当水位线大于等于等于窗口的结束时间才会触发窗口的计算

SELECT
    window_start,
    window_end,
    avg(price) as avg_price
FROM
TABLE(
   TUMBLE(TABLE bid, DESCRIPTOR(bidtime), INTERVAL '10' MINUTES)
)
group by
    window_start,
    window_end;



输入：
>2020-04-15 08:07:00|2.00|A
>2020-04-15 08:11:00|3.00|B
>2020-04-15 08:09:00|5.00|D
>2020-04-15 08:13:00|1.00|E
>2020-04-15 08:21:00|6.00|G


输出：
  window_start                window_end                                            avg_price
 2020-04-15 08:00:00.000     2020-04-15 08:10:00.000                                 2.000000
 2020-04-15 08:10:00.000     2020-04-15 08:20:00.000                                 2.000000

2、滑动窗口 -- 处理时间

每隔n秒，计算m秒内的数据

-- 创建表
-- PROCTIME()获取处理时间的函数
CREATE TABLE bid_procime (
    price  DECIMAL(10, 2) ,
    item  STRING,
    ts AS PROCTIME() -- 声明一个额外的列作为处理时间属性
) WITH (
    'connector' = 'kafka',
    'topic' = 'bid',
    'properties.bootstrap.servers' = 'master:9092,node1:9092,node2:9092',
    'properties.group.id' = 'testGroup',
    'scan.startup.mode' = 'latest-offset', -- earliest-offset  latest-offset
    'format' = 'csv', -- 指定数据的格式,csv格式需要保证字段的顺序和数据的顺序一致
    'csv.ignore-parse-errors' ='true', -- 跳过脏数据
    'csv.field-delimiter' = '|' -- 指定字段分隔符
);


-- 生成数据
kafka-console-producer.sh --broker-list master:9092,node1:9092,node2:9092 --topic bid
4.00|C
2.00|A
5.00|D
3.00|B
1.00|E
6.00|F


-- 滑动窗口
SELECT ts,price,item,window_start,window_end,window_time
FROM
TABLE(
   HOP(TABLE bid_procime, DESCRIPTOR(ts),INTERVAL '5' SECOND, INTERVAL '15' SECOND)
);

-- 每隔5秒计算最近15秒所有商品的平均价格
SELECT
window_start,window_end,avg(price) as avg_price
FROM
TABLE(
   HOP(TABLE bid_procime, DESCRIPTOR(ts),INTERVAL '5' SECOND, INTERVAL '15' SECOND)
)
group by
window_start,window_end;


输出：
  window_start              window_end                                           avg_price
 2023-08-13 21:48:05.000 2023-08-13 21:48:20.000                                 4.000000
 2023-08-13 21:48:10.000 2023-08-13 21:48:25.000                                 4.000000
 2023-08-13 21:48:15.000 2023-08-13 21:48:30.000                                 3.250000
 2023-08-13 21:48:20.000 2023-08-13 21:48:35.000                                 3.000000
 2023-08-13 21:48:25.000 2023-08-13 21:48:40.000                                 1.000000

3、会话窗口

一段时间没有数据开始计算


-- 一段时间没有数据开始计算
select
    item,
    SESSION_START(ts,INTERVAL '10' SECOND) as win_start,
    SESSION_END(ts,INTERVAL '10' SECOND) as win_end,
    count(1) as num
from
    bid_procime
group by
    item,
    SESSION(ts , INTERVAL '10' SECOND);

窗口聚合

-- 实时统计每个商品最近1小时的总的交易金额，在每一条数据后面增加总的订单金额
1.RANGE BETWEEN INTERVAL '60' MINUTE PRECEDING AND CURRENT ROW : 从一个小时之前到当前行


-- 实时统计每个商品最近5条数据的总的交易金额，在每一条数据后面增加总的订单金额
2.ROWS BETWEEN 4 PRECEDING AND CURRENT ROW 从前吗第四条到当前行
select
    order_id,
    order_time,
    amount,
    product,
    sum(amount) over(
        partition by product
        order by order_time
        RANGE BETWEEN INTERVAL '60' MINUTE PRECEDING AND CURRENT ROW
    ) as sum_amount
from
    orders

排序 -- 注意点！

在Flink的计算中，排序的方式只有两种：

1.按照时间字段进行排序 -- 时间字段本身就是升序了，不需要计算

2.对数据进行row_number时不能进行order-by，只能取排名 -- 取top之后flink需要维护的数据变少，计算代价不会一直增大

-- 在流处理中over聚合必须安装时间字段进行升序排序，

1.如果使用普通字段进行排序，没来一条数据都需要重新计算新的顺序，计算代价太大  因为是流处理
2.批处理模式没有限制
3.如果安装普通字段排序，每来一条新的数据，都需要重新计算顺序，计算代价太大,状态也会越来越大
select
    order_id,
    order_time,
    amount,
    product,
    sum(amount) over(
        partition by product
        order by amount -- 不能安装普通字段排序
    ) as sum_amount
from
    orders;

关联

注意流处理中的关联和普通批处理中的关联的区别，数据是源源不断的产生的。

1、Regular Joins

-- 在流出模式中使用常规的关联方式，flink会将两个表的数据一直保持在状态中，状态会越来越大 -- 可以设置状态过期时间，一段时间清理状态，比如值保留最近一天的状态

set 'table.exec.state.ttl' = '5000';

-- kafka source
CREATE TABLE students_kafka (
    id STRING,
    name STRING,
    age INT,
    gender STRING,
    clazz STRING
) WITH (
    'connector' = 'kafka',
    'topic' = 'students',
    'properties.bootstrap.servers' = 'master:9092,node1:9092,node2:9092',
    'properties.group.id' = 'testGroup',
    'scan.startup.mode' = 'latest-offset', -- earliest-offset  latest-offset
    'format' = 'csv', -- 指定数据的格式,csv格式需要保证字段的顺序和数据的顺序一致
    'csv.ignore-parse-errors' ='true' -- 跳过脏数据
);
kafka-console-producer.sh --broker-list master:9092,node1:9092,node2:9092 --topic students
1500100001,施笑槐,22,女,文科六班
1500100002,吕金鹏,24,男,文科六班
1500100003,单乐蕊,22,女,理科六班
1500100004,葛德曜,24,男,理科三班
1500100005,宣谷芹,22,女,理科五班

-- kafka source
CREATE TABLE scores_kafka (
    sid STRING,
    cid STRING,
    score DOUBLE
) WITH (
    'connector' = 'kafka',
    'topic' = 'scores',
    'properties.bootstrap.servers' = 'master:9092,node1:9092,node2:9092',
    'properties.group.id' = 'testGroup',
    'scan.startup.mode' = 'latest-offset', -- earliest-offset  latest-offset
    'format' = 'csv', -- 指定数据的格式,csv格式需要保证字段的顺序和数据的顺序一致
    'csv.ignore-parse-errors' ='true' -- 跳过脏数据
);

kafka-console-producer.sh --broker-list master:9092,node1:9092,node2:9092 --topic scores
1500100001,1000001,98
1500100001,1000002,5
1500100001,1000003,137
1500100001,1000004,29
1500100001,1000005,85
1500100001,1000006,52




select a.id,a.name,b.score from
students_kafka as a
full join
scores_kafka as b
on a.id=b.sid;

2、Interval Joins

只关联指定时间内的数据


-- 只关联一段时间内的数据，不需要将两个表的数据一直保存在状态中，状态就不会越来越大

select a.id,b.score,a.ts,b.ts from
students_kafka_event_time as a, scores_kafka_event_time as b
where
a.id=b.sid
and a.ts BETWEEN b.ts - INTERVAL '5' SECOND AND b.ts;

3、Temporal Joins Lookup Join ！！

时态表 mysql hbase redis 将维度表数据存入上面的数据库中

Mysql -- 单机存储  -- 可以使用sql查询，但是存储的数据量少
hbase -- 分布式存储 ，可以存储大量数据，但是不能使用sql查询，只能借助工具进行查询语句的执行

维度表 -- 用户表，商品表... 有主键，一个维度对应一条数据
事实表 -- 数据不固定 ，流动存在

时态表 -- 时态表（Temporal Table）是一张随时间变化的表 – 在 Flink 中称为动态表

维表的数据存在数据库中，而事实表的数据存在kafka中
如何使用？
-- FOR SYSTEM_TIME AS OF a.order_time: 使用订单表的时间到汇率表中查询对应时间的数据
 使用a表的时间到b表中查找

例1：使用订单表(维度表)的时间到汇率表(事实表)中查询对应时间的数据


-- 订单表
CREATE TABLE orders (
    order_id    STRING,
    price       DECIMAL(32,2),
    currency    STRING,
    order_time  TIMESTAMP(3),
    WATERMARK FOR order_time AS order_time
) WITH (
    'connector' = 'kafka',
    'topic' = 'orders',
    'properties.bootstrap.servers' = 'master:9092,node1:9092,node2:9092',
    'properties.group.id' = 'testGroup',
    'scan.startup.mode' = 'latest-offset', -- earliest-offset  latest-offset
    'format' = 'csv', -- 指定数据的格式,csv格式需要保证字段的顺序和数据的顺序一致
    'csv.ignore-parse-errors' ='true' -- 跳过脏数据
);
kafka-console-producer.sh --broker-list master:9092,node1:9092,node2:9092 --topic orders
o_001,100,EUR,2023-08-10 17:10:05
o_002,200,EUR,2023-08-10 17:10:15
o_003,300,EUR,2023-08-10 17:10:20

-- 汇率表
CREATE TABLE currency_rates (
    currency STRING,
    conversion_rate DECIMAL(32, 2),
    update_time TIMESTAMP(3) ,
    WATERMARK FOR update_time AS update_time,
    PRIMARY KEY(currency) NOT ENFORCED
) WITH (
    'connector' = 'kafka',
    'topic' = 'currency_rates',
    'properties.bootstrap.servers' = 'master:9092,node1:9092,node2:9092',
    'properties.group.id' = 'testGroup',
    'scan.startup.mode' = 'earliest-offset', -- earliest-offset  latest-offset
    'format' = 'canal-json'
);


kafka-console-producer.sh --broker-list master:9092,node1:9092,node2:9092 --topic currency_rates
insert into currency_rates values
('EUR',10,TIMESTAMP'2023-08-10 17:10:05'),
('EUR',12,TIMESTAMP'2023-08-10 17:10:12'),
('EUR',9,TIMESTAMP'2023-08-10 17:10:22');

-- FOR SYSTEM_TIME AS OF a.order_time: 使用订单表的时间到汇率表中查询对应时间的数据

select a.order_id,a.price,b.conversion_rate,b.update_time from
orders as a
left join
currency_rates  FOR SYSTEM_TIME AS OF a.order_time as b
on a.currency=b.currency;

例二 - - lookup join

-- 使用常规关联方式实现维表关联 1、状态会越来越大 2、flink读取jdbc只会在任务启动的时候读取一次。如果数据库数据更新了，flink不能发现

所以使用lookup join

FOR SYSTEM_TIME AS OF a.proctime: 当流表每来一条数据会去数据库中查询维表数据

策略：

增加缓存

当需要从数据库中取数据时，先从缓存中取数据 -- 因为从数据库中查数据需要大量的时间(20ms),而从缓存中读取数据的时间可以忽略不记

    'lookup.cache.max-rows' = '2000', -- 最大缓存的数据量
    'lookup.cache.ttl' ='10000' -- 缓存过期时间


-- 订单表
CREATE TABLE orders (
    order_id    STRING,
    price       DECIMAL(32,2),
    user_id    STRING,
    order_time  TIMESTAMP(3),
    proctime as PROCTIME() -- 处理时间
) WITH (
    'connector' = 'kafka',
    'topic' = 'orders',
    'properties.bootstrap.servers' = 'master:9092,node1:9092,node2:9092',
    'properties.group.id' = 'testGroup',
    'scan.startup.mode' = 'latest-offset', -- earliest-offset  latest-offset
    'format' = 'csv', -- 指定数据的格式,csv格式需要保证字段的顺序和数据的顺序一致
    'csv.ignore-parse-errors' ='true' -- 跳过脏数据
);
kafka-console-producer.sh --broker-list master:9092,node1:9092,node2:9092 --topic orders
o_001,100,user001,2023-08-10 17:10:10
o_001,100,user001,2023-08-10 17:10:10
o_002,200,user002,2023-08-10 17:10:15
o_003,300,user003,2023-08-10 17:10:20
o_004,300,user004,2023-08-10 17:10:20

-- 用户表
CREATE TABLE users (
    user_id STRING,
    user_name STRING,
    age INT,
    gender STRING,
    PRIMARY KEY (user_id) NOT ENFORCED
) WITH (
    'connector' = 'jdbc',
    'url' = 'jdbc:mysql://master:3306/student',
    'table-name' = 'users', -- 需要自己去数据库中创建，插入数据
    'username' ='root',
    'password' ='123456',
    'lookup.cache.max-rows' = '2000', -- 最大缓存的数据量
    'lookup.cache.ttl' ='10000' -- 缓存过期时间
);

-- 使用常规关联方式实现维表关联
-- 1、状态会越来越大
-- 2、flink读取jdbc只会在任务启动的时候读取一次。如果数据库数据更新了，flink不能发现
select a.order_id,a.price,b.user_name,b.age from
orders as a
left join
users as b
on a.user_id=b.user_id;


--- lookup join
--  FOR SYSTEM_TIME AS OF a.proctime: 当流表每来一条数据会去数据库中查询维表数据
select a.order_id,a.price,b.user_name,b.age from
orders as a
left join
users  FOR SYSTEM_TIME AS OF a.proctime as b
on a.user_id=b.user_id;

Lovetake

关注

17
点赞
踩
18

收藏

觉得还不错? 一键收藏
1
评论
Flink -- 批流一体

-spark和Flink都是粗粒度资源调度(在任务提交之前，将任务资源全部申请下来，这样会节约了任务开始执行时资源申请的时间，但是会浪费资源 -- 和mapreduce(细资源调度)比较)-- 在流出模式中使用常规的关联方式，flink会将两个表的数据一直保持在状态中，状态会越来越大 -- 可以设置状态过期时间，一段时间清理状态，比如值保留最近一天的状态。kv1:KeyValue(word=yujie, num=1) -- kv1中存储的是之前计算的结果，也就是状态(第一条数据除外)
复制链接

扫一扫
