本文将根据克里金插值的原理，在matlab中逐步进行运算，之后在arcgis中进行克里金插值，并将两种计算方法的结果进行对比。

一、克里金原理

$x_{1}$ ， $x_{2}$ ，....， $x_{n}$ 为区域上的一系列观测点， $z_{1}$ ， $z_{2}$ ，...， $z_{n}$ 为观测得到的值。现在想求得 $x_{0}$ 处的值 $z_{0}$ 。设 $x_{0}$ 的估计值为 $\hat{^{z_{0}}}$

克里金插值将空间中所有已知点的数据加权求和，来估计未知点的值，其计算公式如下：

$\hat{z_{0}}=\sum_{i=1}^{n}\lambda _{i}z_{i}$

其中 $\lambda _{i}$ 是权重系数。

假设空间属性z是均一的，对于空间任意一点 (x, y)，其期望c和方差 $\sigma ^{2}$ 是相同的。即：

$E[z(x,y)]=E[z]=c$

$Var[z(x,y)]=\sigma ^{2}$

普通克里金插值需满足两点假设：无偏和最优。

① 无偏：所有位置的期望值相同，则 $E(\hat{z_{0}}-z_{0})=0$

将 $\hat{z_{0}}=\sum_{i=1}^{n}\lambda _{i}z_{i}$ 和 $E[z]=c$ 代入，得

$\sum_{i=1}^{n}\lambda _{i}=1$

② 最优：估计方差最小，则

$Var[\hat{z_{0}}]=E[(\hat{z_{0}}-z_{0})^{2}]=min$

根据一系列公式推导，得到方程组，矩阵形式如下：

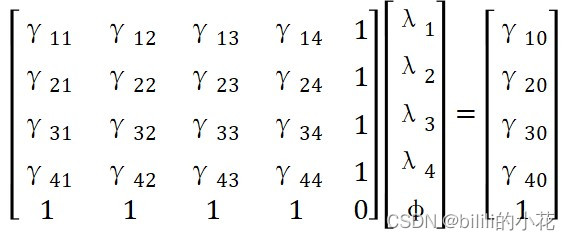

其中 $\lambda$ 为各点对应的权重系数， $\gamma$ 为半方差函数。对方程求解，得到最优系数 $\lambda _{i}$ ，再代入公式 $\hat{z_{0}}=\sum_{i=1}^{n}\lambda _{i}z_{i}$ 中即可位置点的估计值。

由地理学第一定律，空间越相近属性越相似。克里金插值假设 $\gamma _{ij}$ 与 $d_{ij}$ 存在某种函数关系，该函数关系可以是线性、二次函数、指数、对数等。根据已有数据集拟合得到函数后，对于任意两个点，先计算其距离，即可得到两点的半方差。

二、利用模拟案例逐步计算ordinary kriging

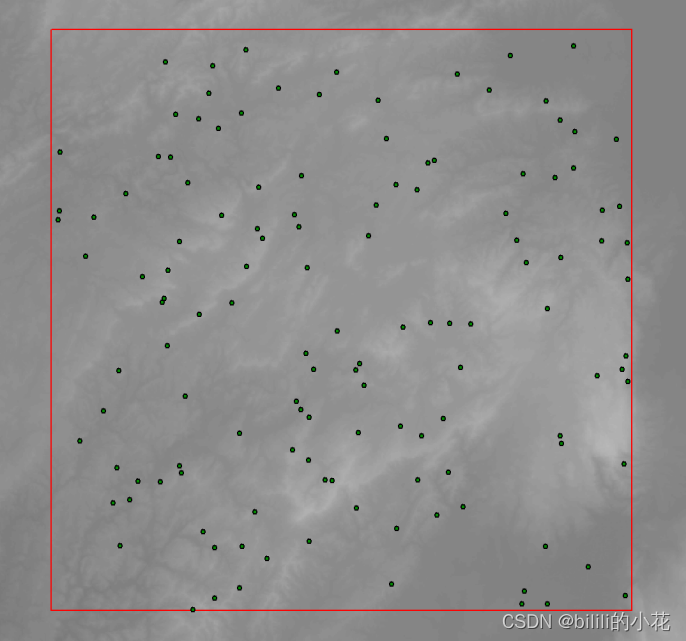

具体进行计算时，首先获得观测数据。在Arcgis中随机生成130个点，并读取其经纬度和对应的dem值。

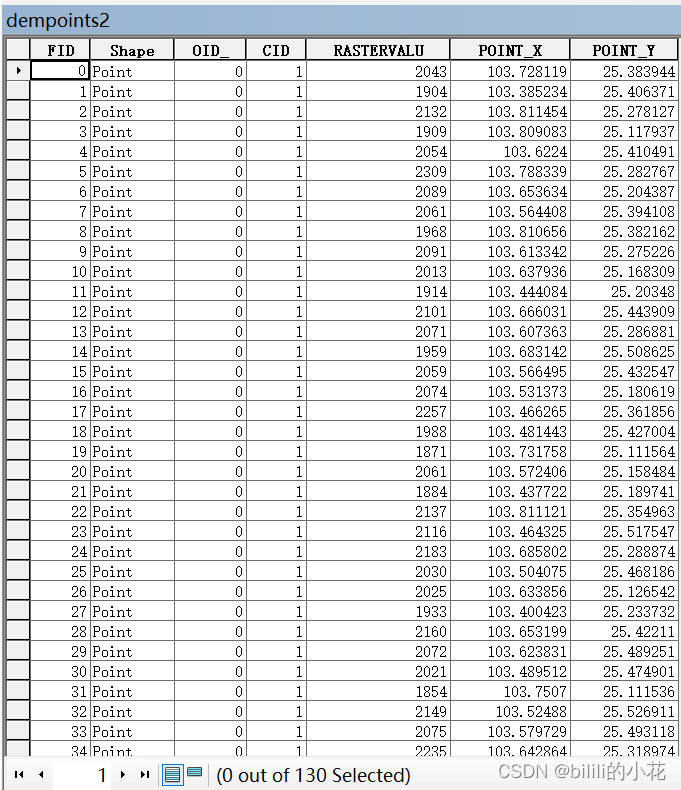

matlab读取dbf，根据平均数和标准差去除异常值，并检验正态分布情况。代码如下：

[NUM_site,~,~]=xlsread('D:\...\dempoints2.dbf');
% 去除异常数据
mean_DEM = mean(NUM_site(:,3));
std_DEM = std(NUM_site(:,3));
data = [];
for i = 1:length(NUM_site(:,3))
    if NUM_site(i,3)<(mean_DEM+2*std_DEM) && NUM_site(i,3)>(mean_DEM-2*std_DEM)
        data = [data;NUM_site(i,:)];
    end
end
histogram(data(:,3));

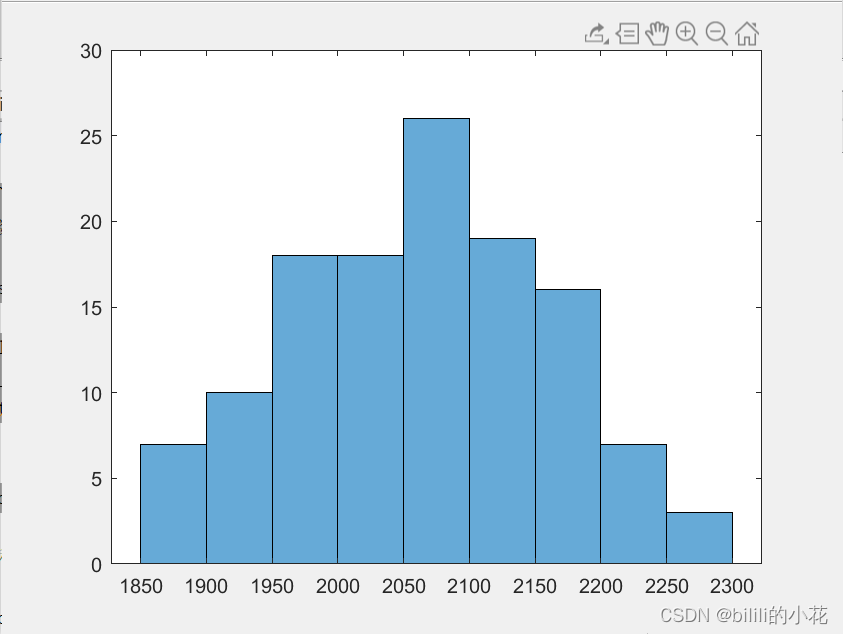

根据生成的直方图，发现符合正态分布，可以进行进一步计算。

之后，分别计算两个点之间的距离和半方差。距离计算方法为 $\sqrt{\left ( x_{1}-x_{2} \right )^{2}+\left ( y_{1}-y_{2} \right )^{2}}$ ，半方差的计算方法为 $\frac{1}{2}\times \left ( z_{1}-z_{2} \right )^{2}$ 。代码如下：

% 计算距离和半方差
distance = [];
semivariance = [];
for i = 1:length(data(:,3))
    xi = data(i,4);
    yi = data(i,5);
    zi = data(i,3);
    for j = 1:length(data(:,3))
        if j < i
            xj = data(j,4);
            yj = data(j,5);
            zj = data(j,3);
            distance = [distance;sqrt((xi-xj)^2+(yi-yj)^2)];
            semivariance = [semivariance;0.5*(zi-zj)^2];
        end
    end
end

之后，将计算得到的距离和半方差按照距离从小到大排序，并分成n组（这里分成50组），计算每组内数据的距离平均值和半方差平均值。将散点图绘制在坐标系中。代码如下：

% 按顺序重新排序
known_points = [distance,semivariance];
known_points2 = sortrows(known_points);
% 分段
max_dist = max(distance);
min_dist = min(distance);
n = 50;
interv = (max_dist - min_dist)/n;
dist_aver = [];
semi_aver = [];
for p = 1:n
    count = 0;
    dist_sum = 0;
    semi_sum = 0;
    for q = 1:length(known_points2)
        if known_points2(q,1) > (min_dist+(p-1)*interv) && known_points2(q,1) <= (min_dist+p*interv)
            count = count + 1;
            dist_sum = dist_sum + known_points2(q,1);
            semi_sum = semi_sum + known_points2(q,2);
        end
    end
    dist_aver = [dist_aver, dist_sum/count];
    semi_aver = [semi_aver, semi_sum/count];
end

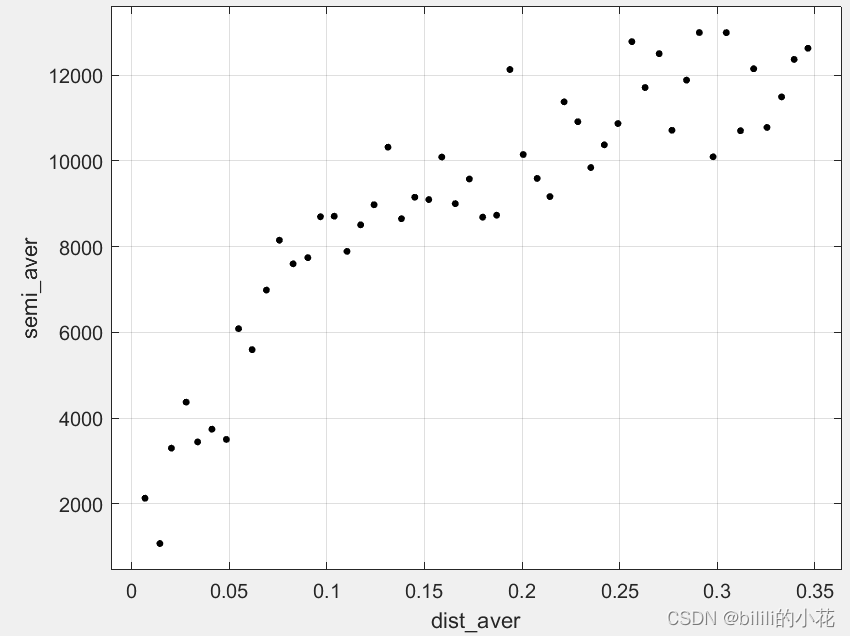

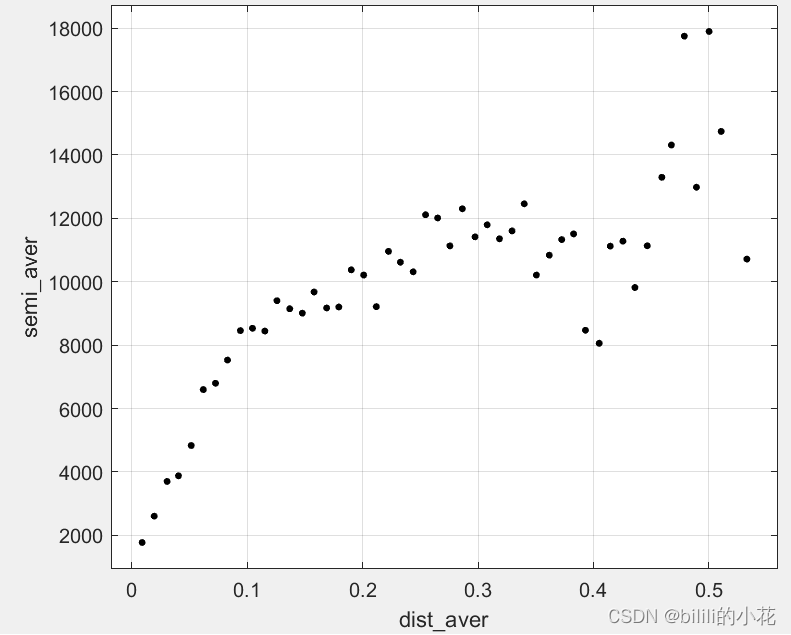

观察散点图，发现距离在0-0.1的区间范围内，数值快速上升，数值在0.1距离范围后数值上升放缓，变程为0.35左右。图像符合“快速上升，之后趋于平稳”的图像趋势。

因此，将最大滞后距设置为0.35，重新生成散点图，改动的代码如下：

max_dist = 0.35;

生成图像如下：

之后在matlab的“curve fitting”拟合工具箱中拟合变异函数。这里尝试球状模型、高斯模型和指数模型。

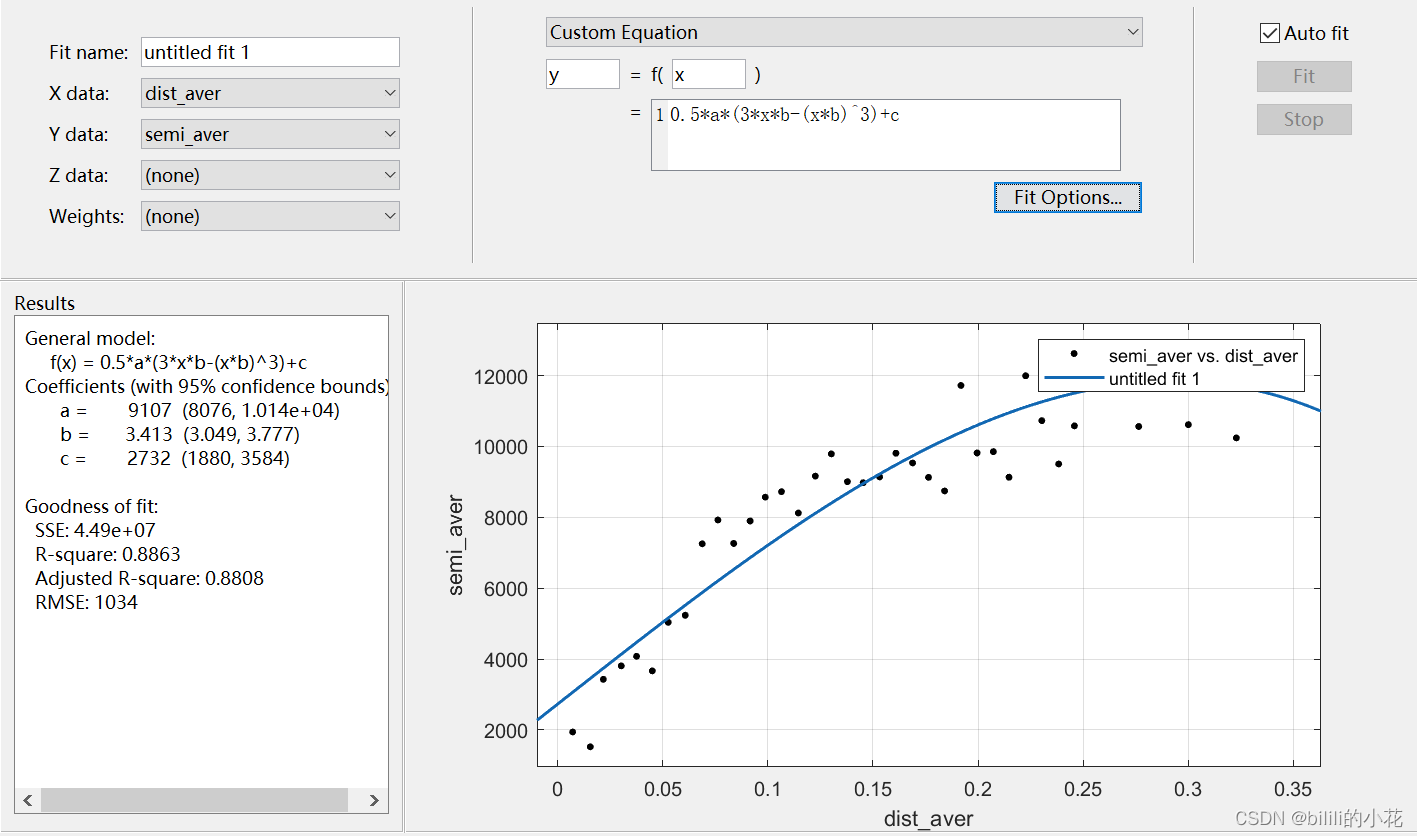

球状模型拟合结果如下：

指数模型拟合结果如下：

高斯模型拟合结果如下：

比较三个函数拟合结果，综合考虑选择指数作为拟合函数，其R2满足模拟精度要求。

之后，重新计算已知点之间两两距离，代入拟合函数中求每两点之间半方差，代码如下：

% 计算距离和半方差
n = length(data(:,3));
semivariance = ones(n+1);
for i = 1:n
    xi = data(i,4);
    yi = data(i,5);
    for j = 1:n
        if j == i
            semivariance(i,j) = 0; % 距离为0时半方差设为0
        elseif j < i
            xj = data(j,4);
            yj = data(j,5);
            distance = sqrt((xi-xj)^2+(yi-yj)^2);
            % 通过拟合函数计算半方差
            semivariance(i,j) = 851.2 + 11380*(1-exp(-9.505*distance));
            semivariance(j,i) = semivariance(i,j);
        end
    end
end
semivariance(n+1,n+1) = 0;

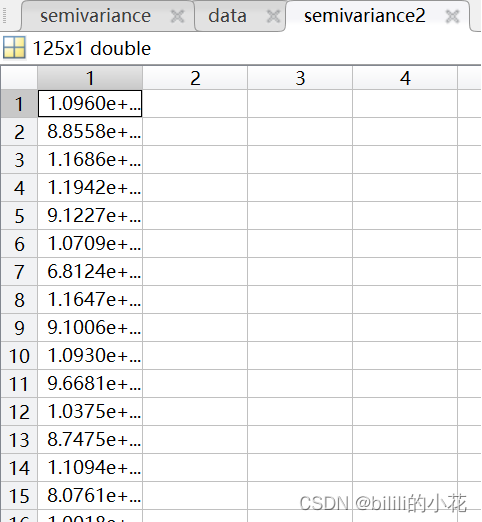

得到两两之间点的半方差矩阵：

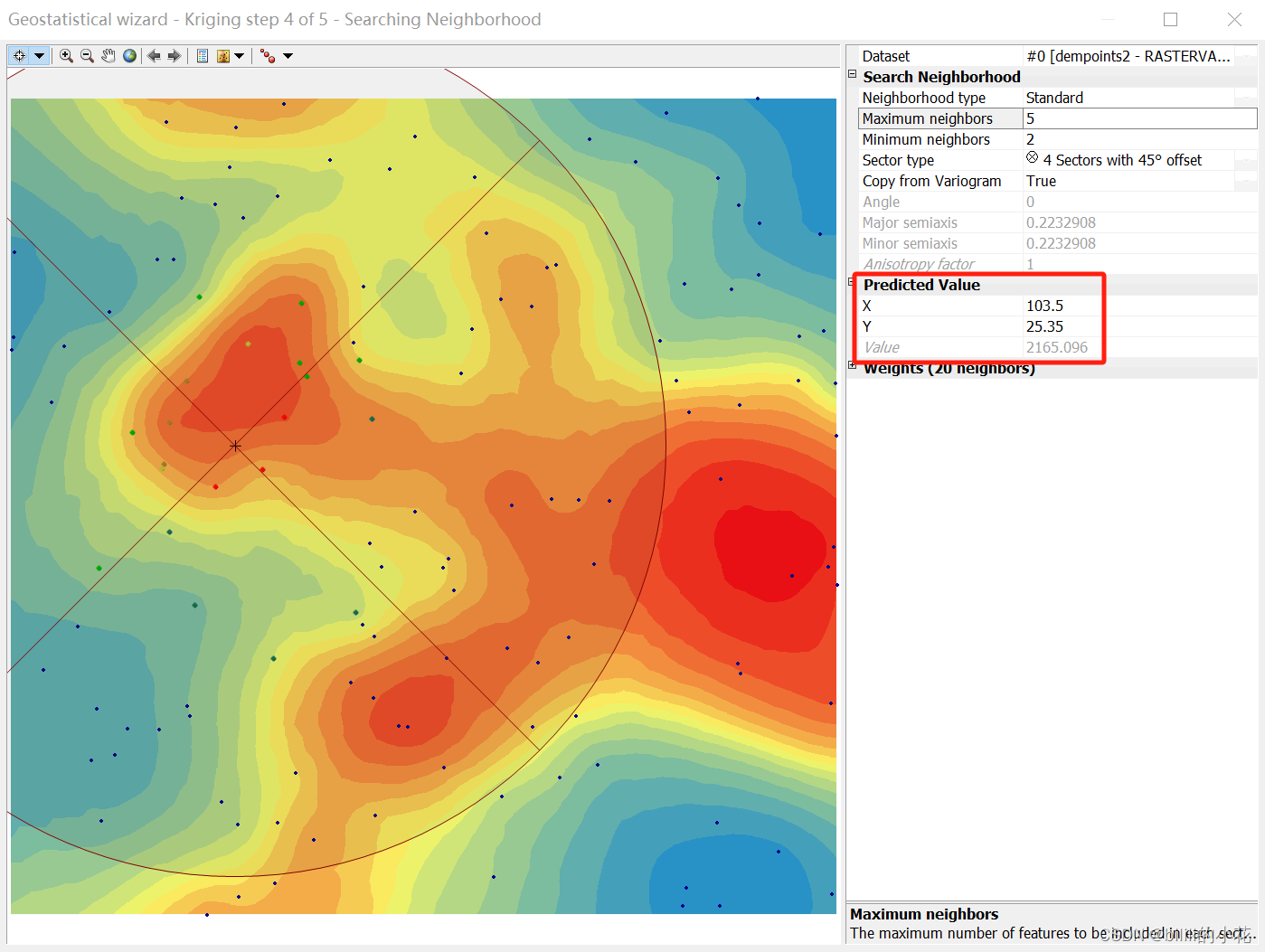

之后，随机选择一个未知点（103.5，25.35），计算未知点到已知点的距离，并代入拟合函数求得半方差，代码如下：

% 计算未知点
x0 = 103.5;
y0 = 25.35;
semivariance2 = [];
for i = 1:n
    xi = data(i,4);
    yi = data(i,5);
    distance = sqrt((xi-x0)^2+(yi-y0)^2);
    semivariance2 = [semivariance2; 851.2 + 11380*(1-exp(-9.505*distance))];
end
semivariance2 = [semivariance2;1];

得到的半方差如下：
