辽宁省 建筑标准规范 合集

本图集适用于一般工业建筑内外作业台及地坑,也可用于条件相当的民用建筑。

本图集可供设计选用和制作安装用。

本图集内容包括:梯、梯间平台、栏杆三部分。

(一)梯

斜梯B为槽钢梯梁斜梯C为槽钢梯梁上端带平台T45B11用作工业与民用建筑的疏散梯。梯踏步板形式分钢板压弯型与钢板焊接型两种,可根据制作条件选定,无花纹钢板时可改用普通钢板加防滑条。

(二)梯间平台

斜梯间平台由砖墙挑出的三种,由钢筋混凝土柱挑出的十二种。平台仅适用于宽度为700的梯。固定在砖墙上的平台,其锚梁上应有三米高的一砖墙作为抗倾覆重量,如不满足时应另加锚固措施。

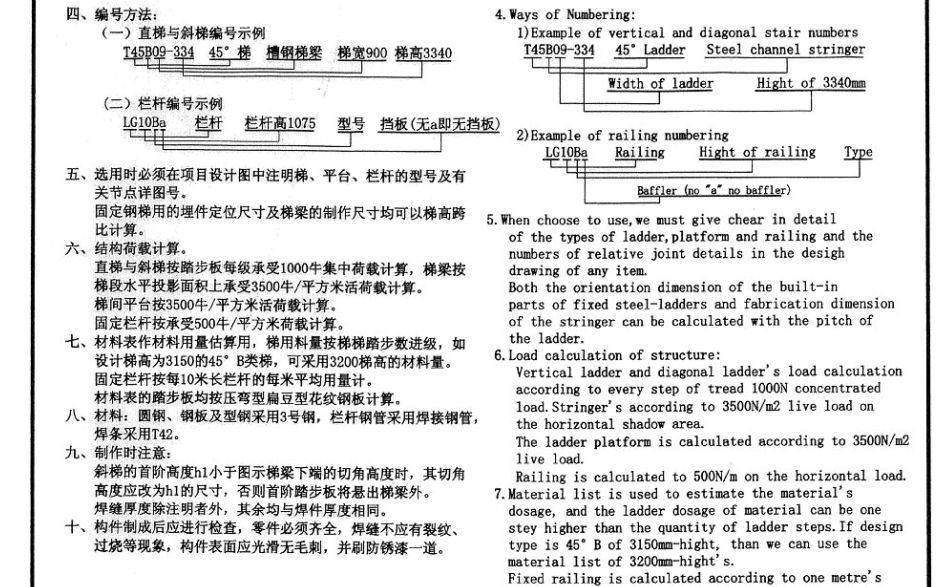

选用时必须在项目设计图中注明梯、平台、栏杆的型号及有关节点详图号。

固定钢梯用的埋件定位尺寸及梯梁的制作尺寸均可以梯高跨比计算。

结构荷载计算。

直梯与斜梯按踏步板每级承受1000牛集中荷载计算,

梯梁按梯段水平投影面积上承受3500牛/平方米活荷载计算。

梯间平台按3500牛/平方米活荷载计算

固定栏杆按承受500牛/平方米荷载计算。

材料表作材料用量估算用,梯用料量按梯梯踏步数进级,如设计梯高为3150的45”B类梯,可采用3200梯高的材料量。

固定栏杆按每10米长栏杆的每米平均用量计。

料表的踏步板均按压弯型扁豆型花纹钢板计算。

材料:圆钢、钢板及型钢采用3号钢,栏杆钢管采用焊接钢管焊条采用T42。

制作时注意:斜梯的首阶高度h1小于图示梯梁下端的切角高度时,其切角高度应改为h1的尺寸,否则首阶踏步板将悬出梯梁外。
