JGJ88-2010龙门架及井架物料提升机安全技术规范

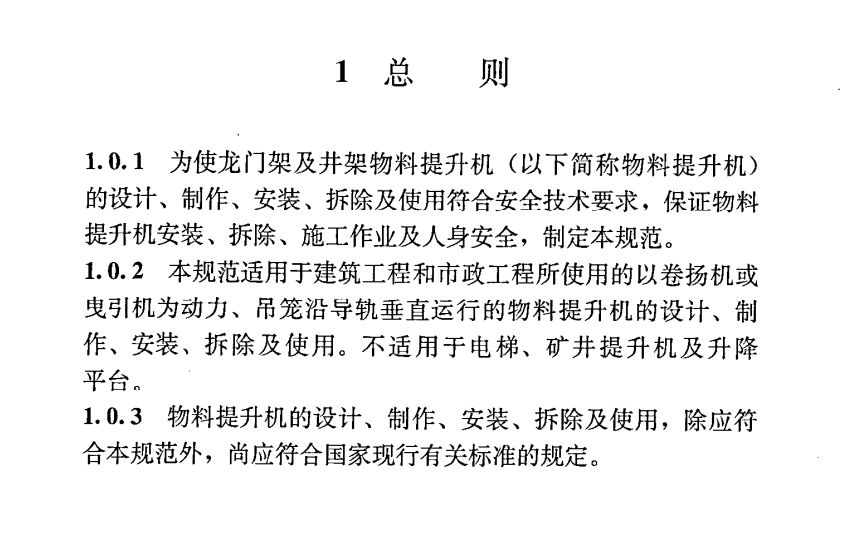

为使龙门架及井架物料提升机 (以下简称物料提升机)的设计、制作、安装、拆除及使用符合安全技术要求,保证物料提升机安装、拆除、施工作业及人身安全,制定本规范。

本规范适用于建筑工程和市政工程所使用的以卷扬机或曳引机为动力、吊笼沿导轨垂直运行的物料提升机的设计、制作、安装、拆除及使用。不适用于电梯、矿井提升机及升降平台。

物料提升机的设计、制作、安装、拆除及使用,除应符合本规范外,尚应符合国家现行有关标准的规定。

在各停层平台处,应设置显示楼层的标志。

物料提升机的制造商应具有特种设备制造许可资格。

制造商应在说明书中对物料提升机附墙架间距、自由端3.0.9高度及缆风绳的设置作出明确规定。

物料提升机额定起重量不宜超过 16kN;安装高度不宜超过 30m。当安装高度超过 30m 时,物料提升机除应具有起重量限制、防坠保护、停层及限位功能外,尚应符合下列规定:

1、吊笼应有自动停层功能,停层后吊笼底板与停层平台的垂直高度偏差不应超过30mm;

2、防坠安全器应为渐进式;

3、应具有自升降安拆功能;

4、应具有语音及影像信号。

物料提升机的标志应齐全,其附属设备、备件及专用工具、技术文件均应与制造商的装箱单相符。

物料提升机应设置标牌,且应标明产品名称和型号、主要性能参数、出厂编号、制造商名称和产品制造日期。

结构设计时应考虑下列荷载:

1、常规荷载:包括由重力产生的荷载,由驱动机构、制动器的作用使物料提升机加(减) 速运动产生的荷载及结构位移或变形引起的荷载;

2、偶然荷载:包括由工作状态的风、雪、冰、温度变化及运行偏斜引起的荷载;

3、特殊荷载:包括由物料提升机防坠安全器试验引起的冲击荷载。

物料提升机承重构件的截面尺寸应经计算确定,并应符合下列规定:

1、钢管壁厚不应小于3.5mm;

2、角钢截面不应小于50mmX5mm;

3、钢板厚度不应小于6mm。

物料提升机承重构件除应满足强度要求,尚应符合下列规定:

1、物料提升机导轨架的长细比不应大于 150,井架结构的1长细比不应大于180;

2、附墙架的长细比不应大于 180。

井架式物料提升机的架体,在各停层通道相连接的开口处应采取加强措施。
