【YAMAHA-MG16 调音台操作方法】

本文详细介绍了雅马哈MG16调音台的操作方法,包括USB接口的使用、通道设置(如衰减、滤波、增益、压缩等)、编组控制以及各种功能按钮的功能描述,帮助用户更好地理解和操作这款设备。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

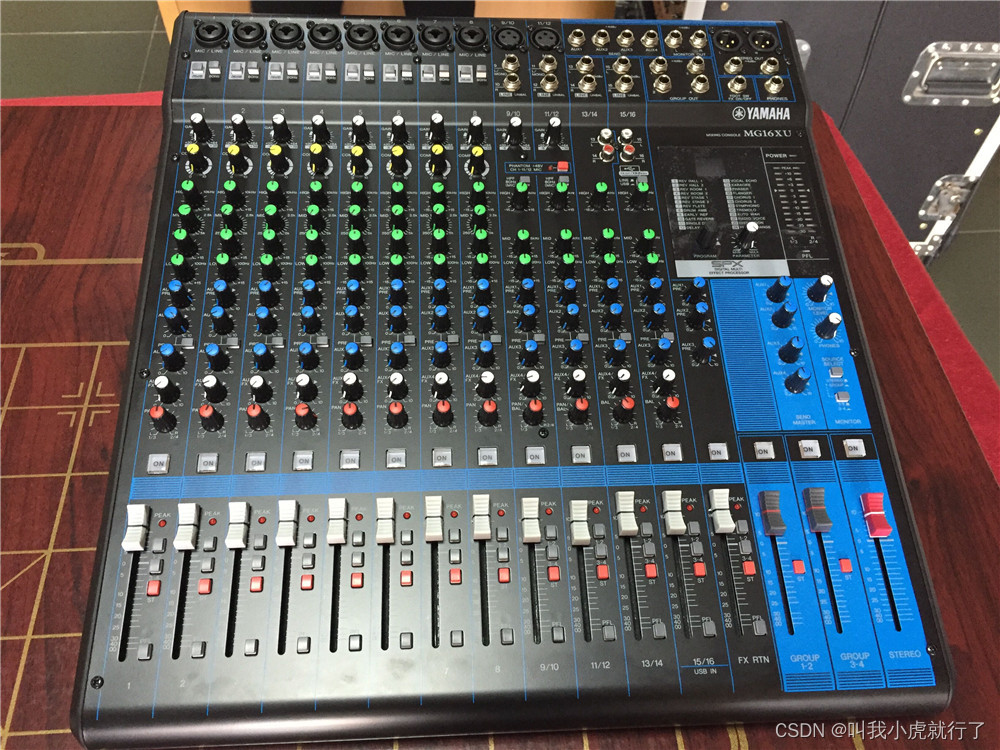

在这里插入图片描述
· 调音台后方USB接口可连接电脑上(电脑使用音乐软件等)。
· 1路-8路按键和操作大致相同,9路-16路稍有不同(下面以1路为例):
1.MIC/LINE:万能接口,可以插多种类型插头。
2.PAD 26db:衰减,当信号输入过大时使用(例如接电吉他等)。
3.HPF 80Hz:低切高通滤波,声音感觉浑浊时使用,该功能会切掉80Hz以下的信号,声音会变得干净很多。
4.GAIN:增益,改变信号输入大小,多用作放大信号。
5.COMP:压缩。
6.HIGH:高音控制。
7.MID:上下有两个按钮,上方是扫频,范围是250Hz至5KHz,下方是调整,控制大小。
8.LOW:低音控制。
9.AUX1-AUX4:控制时分为推子前和推子后(PRE按下时,即用旋钮控制音量,PRE在上时,即用当路推子调节音量。)
10.PAN:左右平衡。
11.PEAK:峰值灯,灯良说明应该进行衰减,否则会处于失真状态。
12.1-2、3-4(灰色按键):控制编组1-2、控制编组3-4的音量。
13.ST:总控开关,按下后可用最右侧红色推子控制音量。
14.PEL:监听,按下后需在调音台右上角PHONE处连接耳机进行监听。
· 9/10路(MIC):下方插槽为立体音输入(L/R,左右)。
· PHANTOM+48V:电容麦克风48V供电。
· HPF 80Hz:低切高通滤波(只对9/10、11/12路产生影响,但不影响左右L/R立体音输入)。
· 13/14、15/16:立体声。
· STEREO OUT:声音平衡输出。
· LINE/USB:在上时控制所有16路,按下时控制USB线路。
· (右上角)AUX1-AUX4:插在该插槽的音频设备,受右下角AUX1-AUX4旋钮控制音量。
· MONITER OUT:主控输出。
· (白色)PHONE1、PHONE2:控制MONITER OUT主控输出的大小。
· GROUP OUT(1-4):四编组。
· (右下角)灰色推子:左侧推子控制GROUP1-2,右侧推子控制GROUP3-4。
· FOOT SW:连接音乐脚踏。
· STEREO GROUP:在上是1-2编组,按下是3-4编组。
