WiFi简介
无线局域网(WLAN)的一个标准
信道传输理论:
内奎斯特准则
- 带宽为W(Hz)的无噪声地通信道
- 极限信息传输速度(信道容量)Cmax=2Wlog2M(b/s)
编码方式的码元状态数为M
香农定理
- C信道容量
- B信道带宽
- S/N信噪比
C=B *log2(1+S/N)

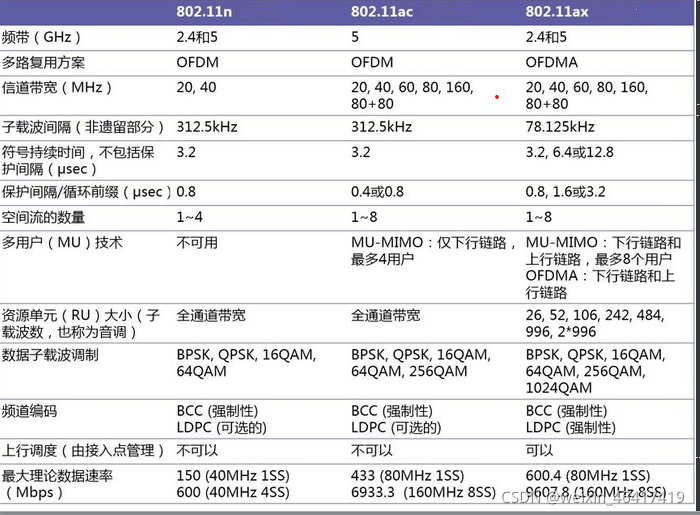

WiFI的标准
- 802.11b
- 802.11a
- 802.11g
- 802.11n
- 802.11ac ----wi-fi 5
- 802.11ax -----wi-fi 6
- 802.11be -----wi-fi 7
802.11b: - 频率:2.4G
- 速率:11Mbps
- 支持14个信道
802.11a: - 频率:5G
- 速率:54Mbps
802.11g: - 速率:54Mbps
- 频率:2.4G
- 带宽:20M
802.11n: - 速率:600Mbps
- 频率:2.4G 5.8G
- 支持MIMO(多输入多输出)
- 宽带40M
802.11ac: - 速率:6.9G
- 更宽的RF带宽(提升至160MHz)
- 更多的MIMO空间流增加到8
- 多用户的MIMO
- 以及更高阶的调制(达到256QAM)

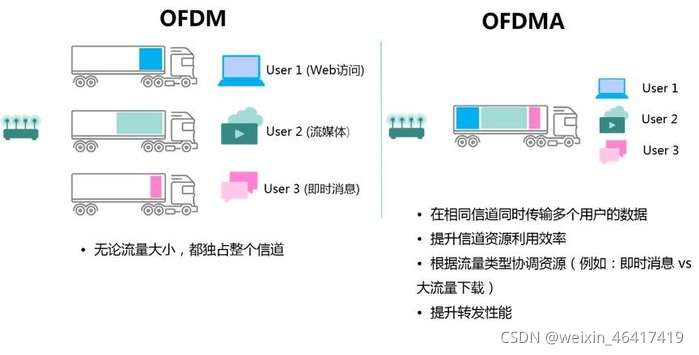

802.11ax: - 速度高达9.6Gbps
- 高阶调制(达到1024QAM)
802.11be - 预计速度30Gbps
频谱的概念:
wi-fi的频谱:2.4G 5.8G

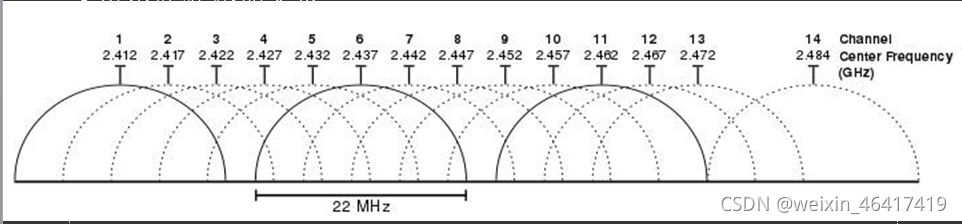

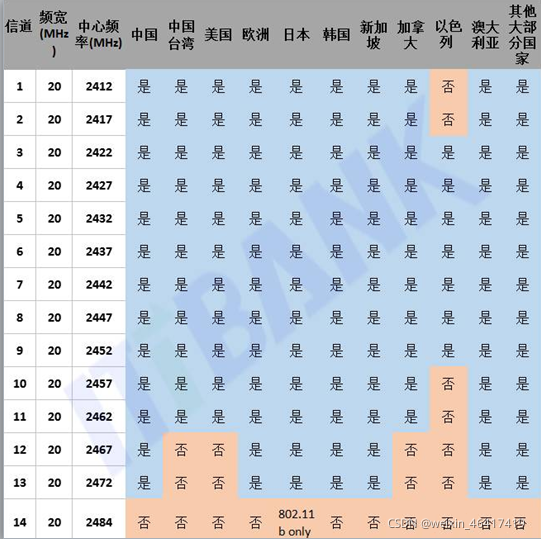

2.4G频谱:
- IEEE 802.11b/g标准工作在2.4G频段,频率范围为2.400-2.4835GHz,共83.5M带宽
- 划分为14个子信道
- 每个信道宽度为22MHz
- 相邻信道的中心频点间隔5MHz
- 相邻的多个信道存在频率重叠(如信道1与2,3,4,5信道有频率重叠)
- 整个频段内只有3个(1,6,11,)会不干扰信道
传输距离: -
自由空间损耗
- Lbf=32.5+20lgF+20lgD
- Lbf=自由空间损耗(dB)
- D=距离(km)
- F=频率(MHz)
- 2400MHz:Lbf=100+20lgD
- 5800MHz:Lbf=108+20lgD
-

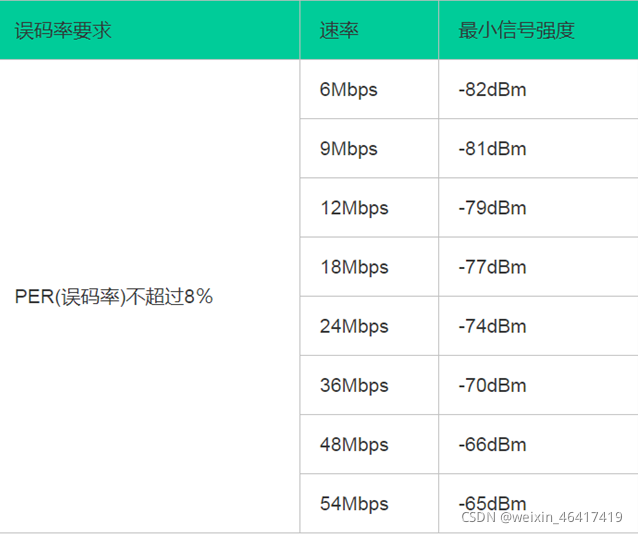

接受信号强度
- RSS=Pt+Gr+Gt-Lc-Lbf - RSS=接收信号强度 - Pt=发射功率 - Gr=接收天线增益 - Lc=电缆和揽头的衰耗 - Lbf=自由空间损耗
**
802.11协议交互过程
**

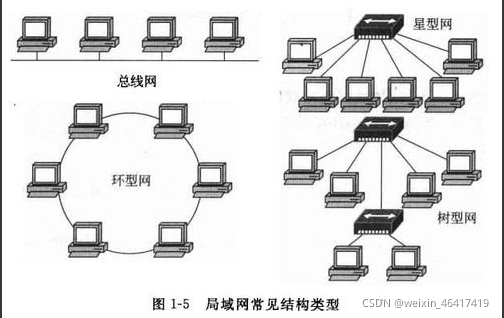

1,WiFi的网络结构
网络类型
- 基本服务集(BSS)
独立型网络(IBSS)
基础结构型网络 - 扩展服务集(ESS)

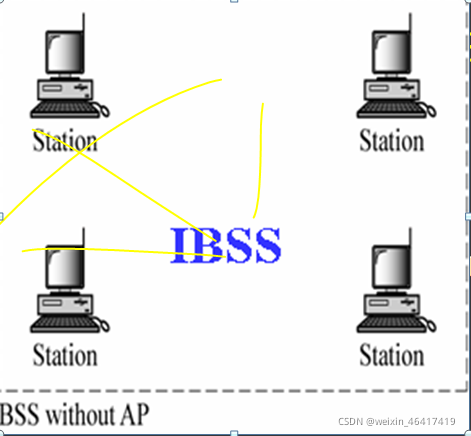

独立型网络(IBSS): Ad Hoc模式(设备之间点对点等通信)
Independent Basic Service Set(通过唯一的SSID标识,网络中没有AP设备,没有公共连接到DS有线网络)

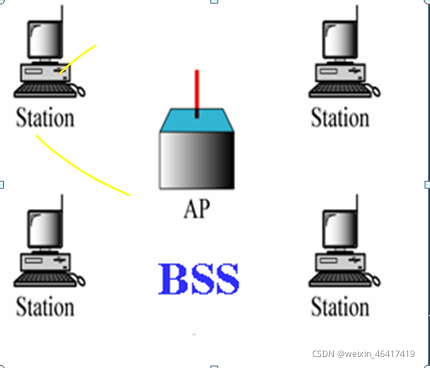

结构基础型网络:

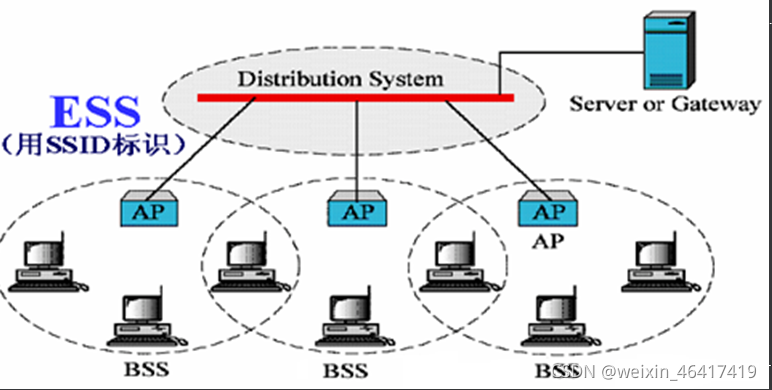

扩展服务集:

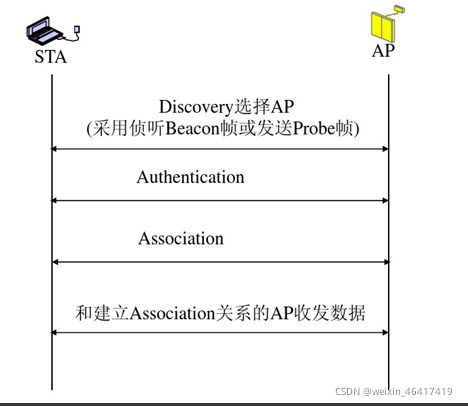

2,WiFi连接过程:
无线接入的三个阶段: - 扫描阶段(SCAN)
- 认证阶段(Authertication)
- 关联(Assocation)
扫描阶段:

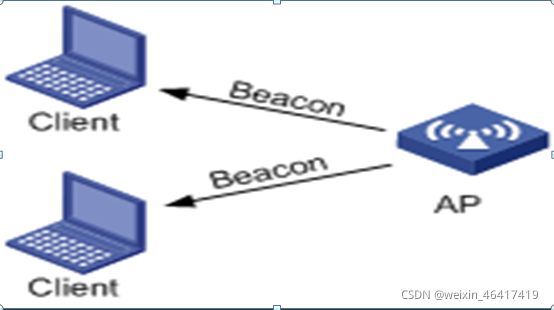

(Passive Scanning) 特点:找到时间较长,但STA节电
通过侦听AP定期发送的Beacon帧来发现网络,该帧提供了AP及所在BSS相关信息

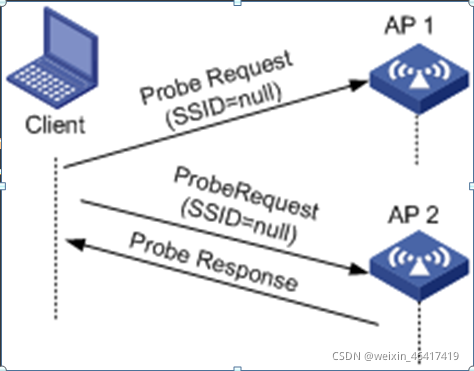

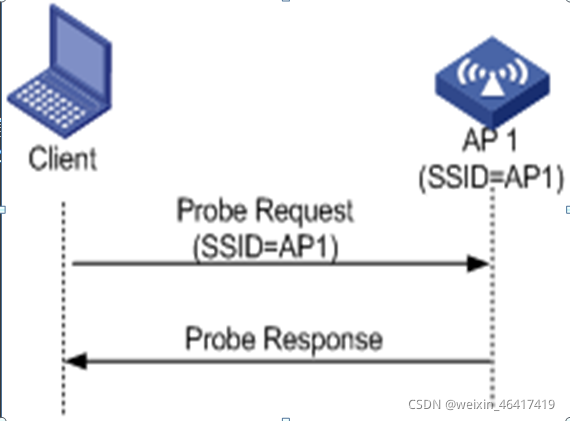

(Active Scanning) 特点:能迅速的找到
STA依次在13个信道发出Probe Request 帧,寻找与STA所属有想同SSID的AP,若找不到想同的SSID的AP,则一直扫描下去…
WI-FI认证:

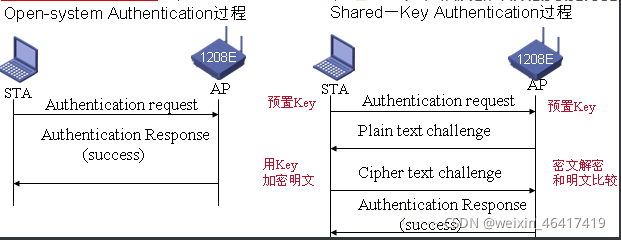

认证过程:
- 链路认证
开放系统身份认证(不对站点身份进行认证的认证方式)
共享密钥认证:

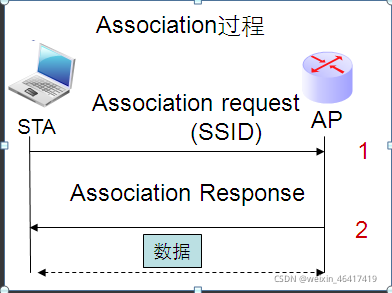

关联:
抓包分析
Windows环境抓包
- 安装Omnipeek
https://mypeek.wildpackets.com/driver_downloads.php - Omnipeek支持的网卡
https://blog.csdn.net/durongze/article/details/77489122 - Omnipeek的安装和使用
- https://www.zdfans.com/html/24580.html
- https://blog.csdn.net/Atlas12345/article/details/104467687
**
802.11帧结构
**
1,802.11帧类型
- 数据帧
- 控制帧
竞争期间的握手通信和正向确认(例如RTS信道预约,CTS预约成功,ACK等),结束非竞争期等,通常与数据帧搭配使用,负责区域清空,信道获得,载波帧听,肯定确认等 - 管理帧
用于STA与AP之间协商,关系的控制,如关联,认证,同步等
如加入和退出无线网路以及处理接入点之间关联的转移

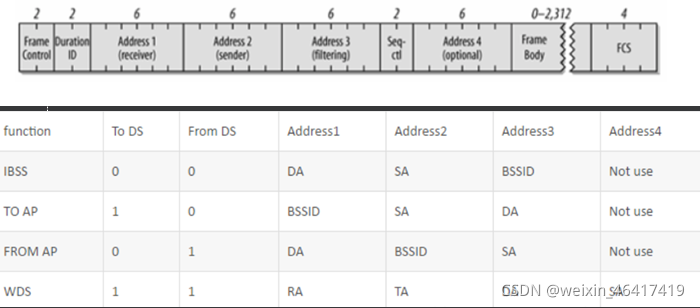

2,WiFi帧通用格式
WiFi数据帧格式:
WiFi数据帧(携带数据) - Data:最简单的数据帧。用于无竞争/有竞争阶段
- Data+CF-ack:仅用于无竞争阶段。除了携带数据外,该帧还携带对刚收到数据的确认
- Data+CF-poll:被AP用来传递数据给移动节点
请求移动节点发送一个可能被缓存的数据帧 - Data+CF-ack+CF-poll:把上述功能结合在一个帧中
WiFi数据帧(不携带数据) - Null function(能量管理帧中由AP指示节点进入节能状态
- CF-ack(no data)
- CF-poll(no data)
- CF-ack+CF-poll(no data)

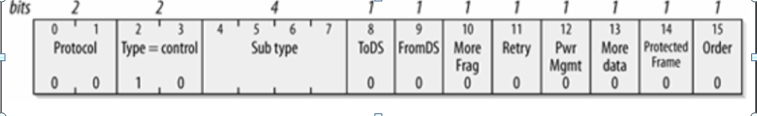

WiFi控制帧格式:
-

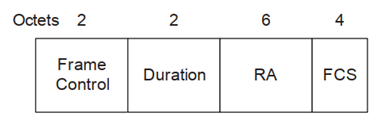

Ack
-

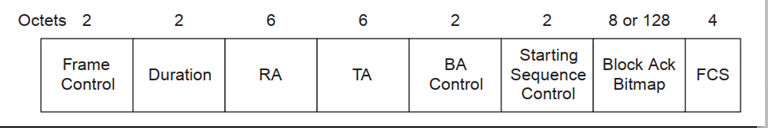

BlockAck
-

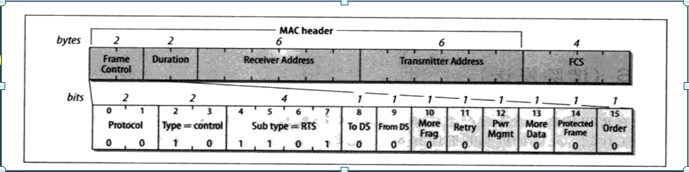

RTS(请求发送)
-

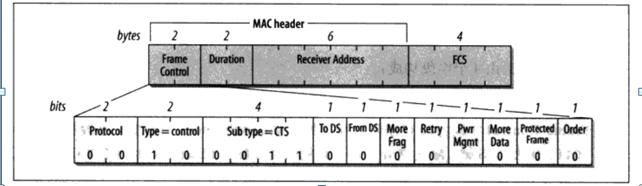

CTS(清除发送)
WiFi管理帧格式:
-
Probe request(用来获取AP或者其他节点的信息)
-
Probe response(对上述请求的响应)
-
Beacon(AP建立时序同步功能而定期发送的管理帧)
-
Association request(移动节点向BSS内的AP请求关联)
-
Association response(AP 接受移动节点的关联)
-

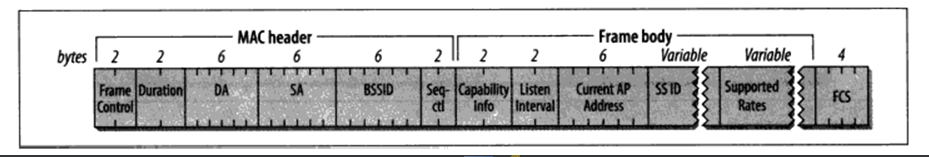

Re-association request:当移动节点离开BSS而进入到另一个BSS时必须向新BSS的AP请求关联
新AP据此和老AP协商数据帧的转发 -
Re-association response(终止一个关联)

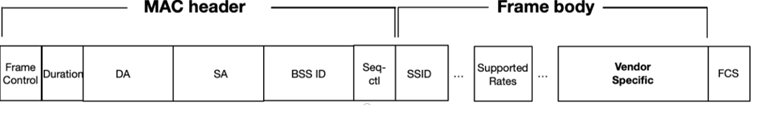

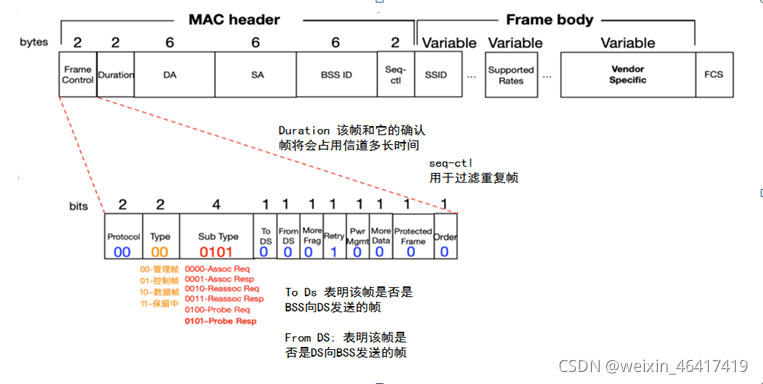

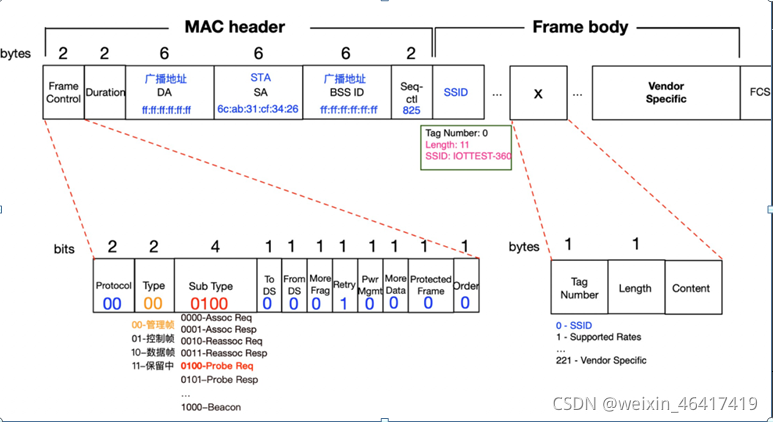

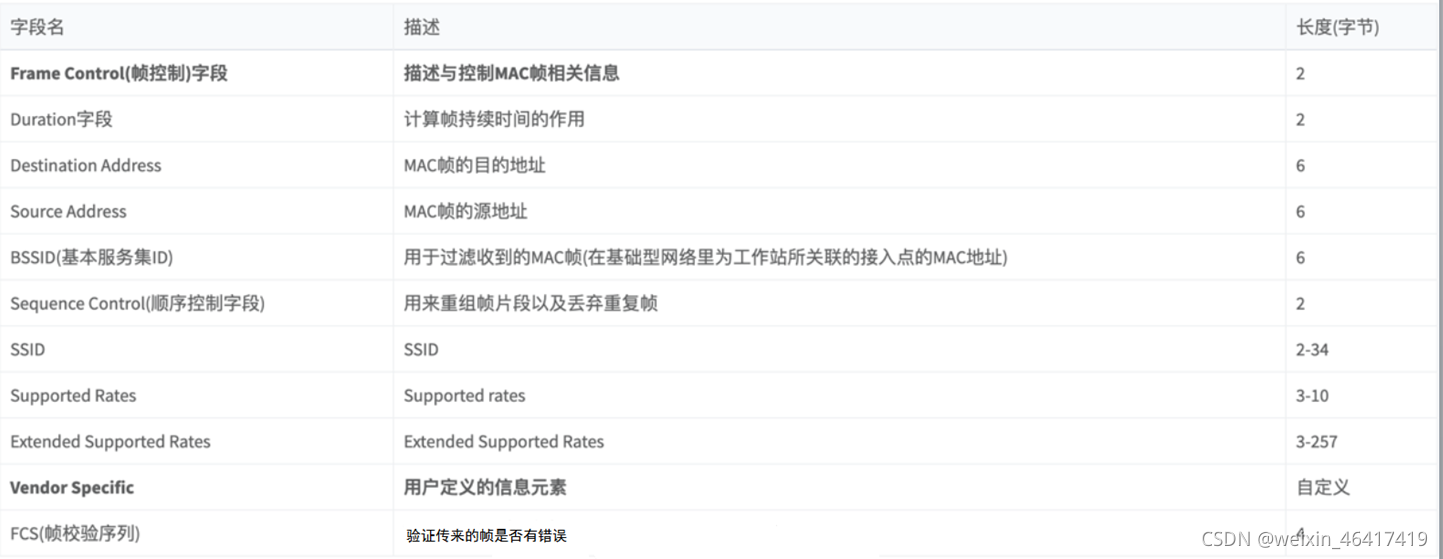

Probe request 帧格式:

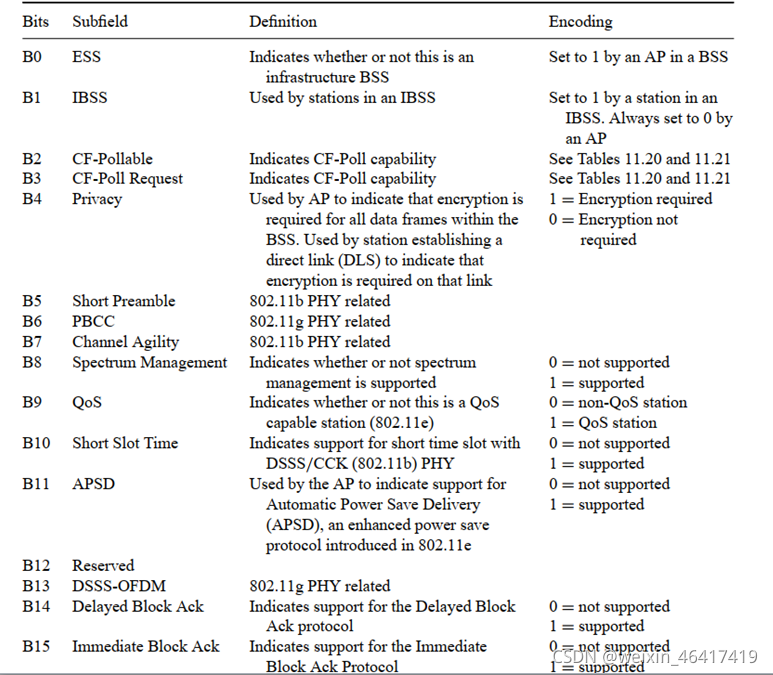

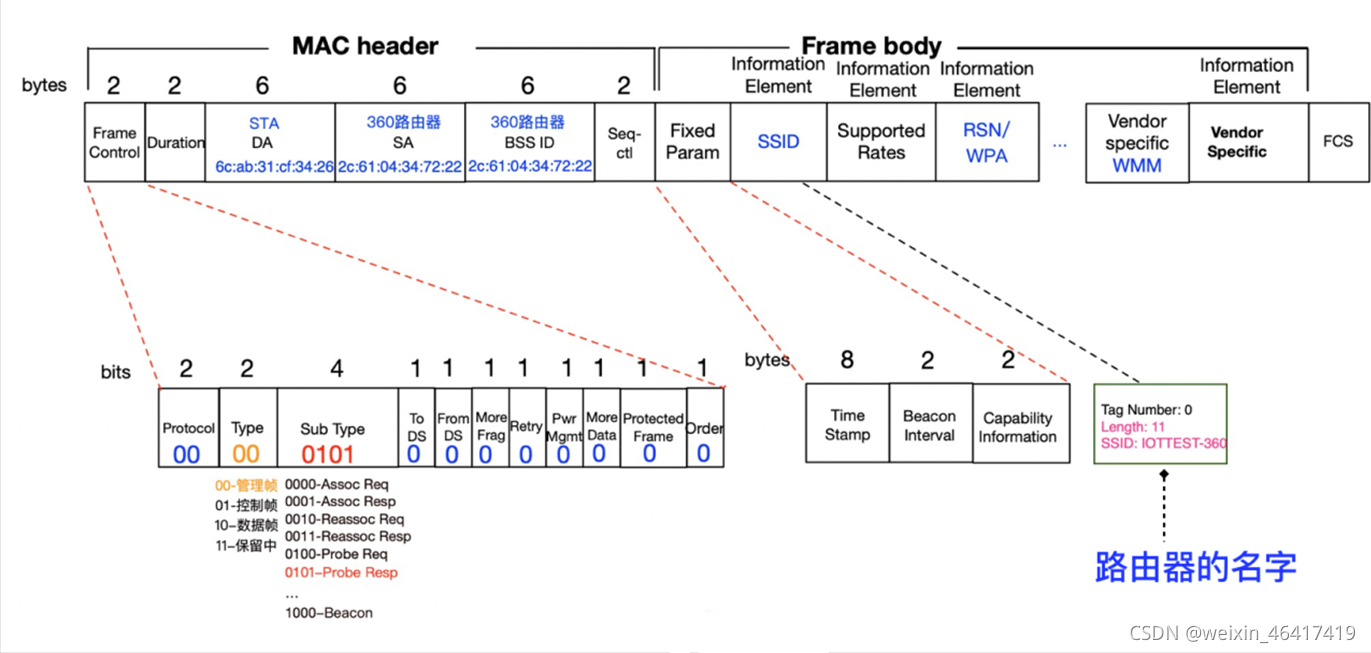

Probe response:

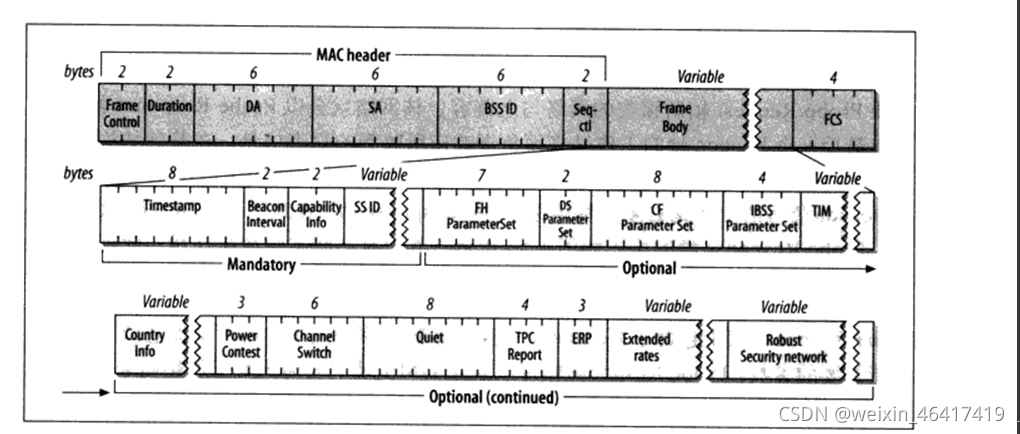

Beacon帧:

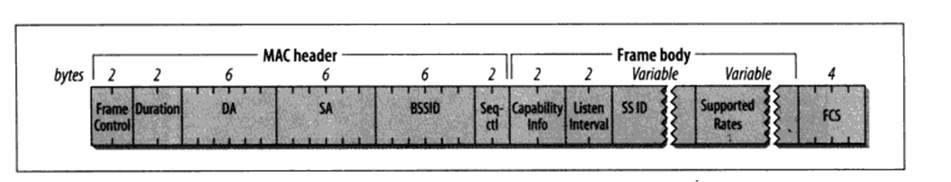

association request:
association response:

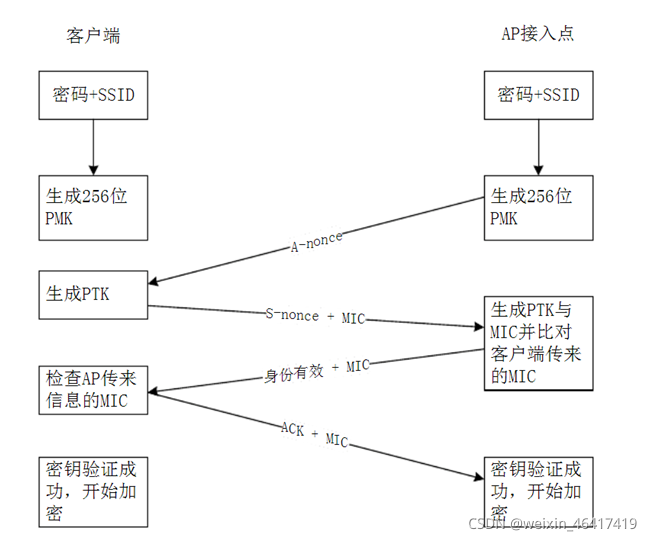

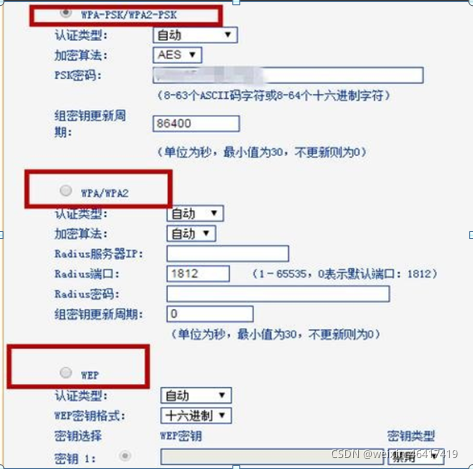

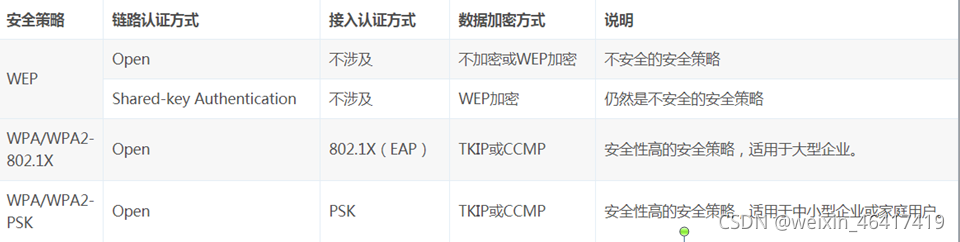

WPA(wifi Protected Access)介绍 -
WPA
IEEE802.11i draft 3=IEEE802.1X/EAP+WEP(可选)/TKIP -
WPA2
IEEE802.11i正式版=IEEE 802.1X/EAP +WEP(可选)TKIP/CCMP -
WPA3
2018年发布 -
WPA-Enterprise/WPA-PSK
