本文介绍了使用Microchip的SAMD21G17D开发的项目，通过USBHID协议和Touch库实现触摸滑条控制PC音量，展示了如何在MPLABXIDE环境下配置硬件、开发环境及工程参考，以及具体功能实现和调试过程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

项目介绍

本项目基于 Microchip 的 SAMD21 Curiosity Nano 核心板及 Curiosity Nano EVB 扩展板，通过 USB HID 协议实现了一个键盘设备，通过使用 Touch 库实现了对触摸滑条左右滑动的识别，将不同方向滑动作为两个按键（F2、F3）按下，上报至 PC，从而实现 PC 音量调节。

👉 MPLAB X IDE

硬件介绍

SAMD21 Curiosity Nano 评估套件是评估 SAMD21G17D MCU 的硬件平台。它由 MPLAB® X 集成开发环境 (IDE) 和 MPLAB Harmony v3 软件开发框架提供支持。通过评估套件可以轻松访问 SAMD21 MCU 的功能，从而将器件集成到定制设计中。由于评估套件包含用于编程和调试的板载 Nano 调试器，因此无需外部工具即可对 SAMD21G17D 器件进行编程。
SAM D21 Curiosity Nano 评估套件
SAMD21 Curiosity Nano 开发板板载一个用于编程和调试的 Nano 调试器。Nano 调试器是一个复杂的 USB 设备，由多个接口组成，如调试器、大容量存储设备、数据网关和虚拟接口、数据网关和虚拟 COM 端口 (CDC)。板卡特性：

板载SAMD21G17D微控制器
一个机械用户开关
板载 Nano 调试器
- 在 MPLAB X IDE 中识别电路板
- 一个绿色电源/状态 LED
- 编程和调试
- 虚拟 COM 端口（CDC）
- 一个逻辑分析器（DGI GPIO）
USB 供电
可调目标电压

项目设计

开发环境及工程参考

本项目使用 Microchip 官方的 MPLAB X IDE 开发。项目所用到的工具链、库或 packs 如下：

编译器：xc32 v4.35
Packs: SAMD21_DFP 3.6.144、CMSIS 5.8.0、PKOB nano 1.13.715（调试用）
MCC Content Libraries：
1. MCC Harmony Core 1.5.1
2. csp v3.18.2
3. core v3.13.3
4. bsp v3.17.0
5. CMSIS_5 5.9.0
6. 触摸设备库：touch v3.15.0、touch_apps v3.6.0、touch_host_driver v1.0.0
7. USB库：usb v3.12.0、usb_apps_device v3.6.0

⚠️ 请注意，如果因为网络问题导致 MCC 的库下载失败，需要在安装目录下的空文件夹删除，否则它依然识别你安装了该包。上述所列的部分库是必需的。

在基础环境设置好后，本项目可基于官方提供的 USB HID 键盘示例进行功能开发。

👉 MPLAB-Harmony的USB HID键盘示例：hid_keyboard

总体流程图

主要工作流程
在 USB HID 设备的事件回调内，在 USB_DEVICE_EVENT_SOF 内，检测触摸滑条，当检测到滑条有动作时，isTouchbarPress 置位。在状态机 APP_STATE_EMULATE_KEYBOARD ，判断 isTouchbarPress ，如果是则判断滑动方向，左划代表键盘 F2，右划代表键盘 F3。最后将通过 USB_DEVICE_HID_ReportSend 将键盘输入报告发送至 PC。

硬件基本配置

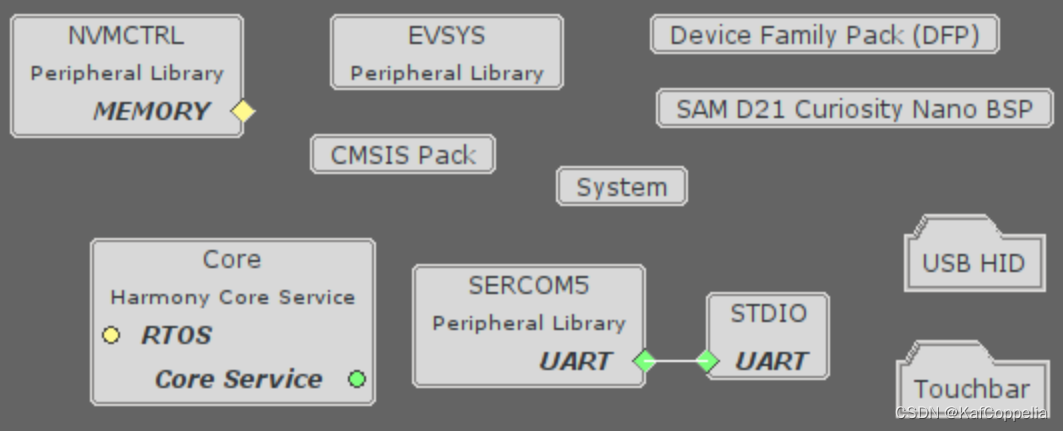

虽然有示例代码可以进行参考，但是相关的库还是需要进行配置。在 MCC Content Manager 内安装必备的包后，则在 Project Graph 内添加对应的库，并进行功能配置。项目系统框图如下：

其中，Touchbar 与 USB HID 模块内的框图分别为：

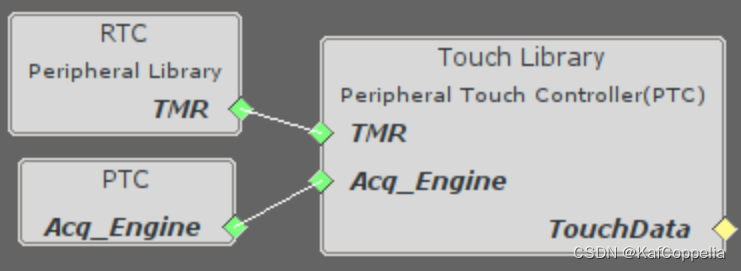

项目系统框图-触摸滑条

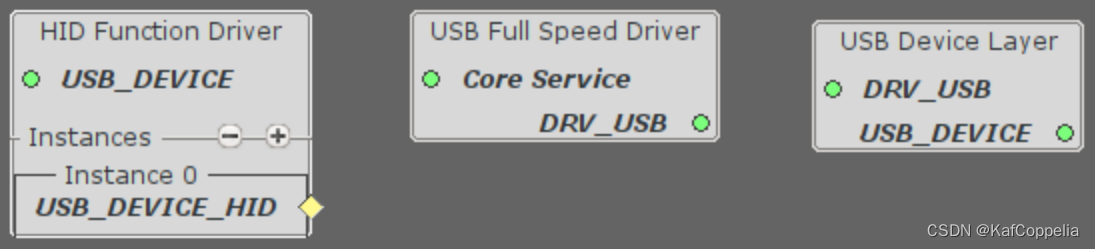

项目系统框图-USB HID
⚠️ 需要将“Enable VBUS Sense”功能关闭，因为扩展板 TypeC 口未预留该 IO。

调试串口及BSP配置

PIN	功能
PA22	SERCOM5_PAD0
PB22	SERCOM5_PAD2

结合电路图，我们使用 SERCOM5（PA22、PB22正好作为作为CDC TX、RX）作为调试串口，添加 STDIO 模块实现 printf() 的重定向。在 SERCOM5 的配置选项内，设置：

SECOM5配置

注意 Receive Pinout 选择PAD[2]，这对应 PB22(SERCOM5_PAD2)，Transmit Pinout 选择为PAD[0] 作为 TxD，这对应 PA22(SERCOM5_PAD0)且不能影响 PAD[2]。

添加 BSP 模块，以简单控制核心板上的 LED 与按键。它会自动对相应 PIN 进行设置，如果用不到可以手动将 PIN 取消。

PIN	功能	方向
PB10	LED_AL	Out

触摸滑条

PIN设置：

PIN	功能
PA03	PTC_Y1
PA06	PTC_Y4
PA07	PTC_Y5

添加 Touchbar 模块，其附带的几个模块都会自动摆放上。在 [Project Graph] -> [Plugins] -> [Touch Configuration] 内进行配置。

先添加一个滑条，之后将传感器与 PIN 绑定，从左到右依次为 PA03、PA06、PA07（结合电路图）。最后调整一下参数（多次尝试后取功能实现效果较好的参数）：滑动分辨率为7bit，滑动死区为8%。

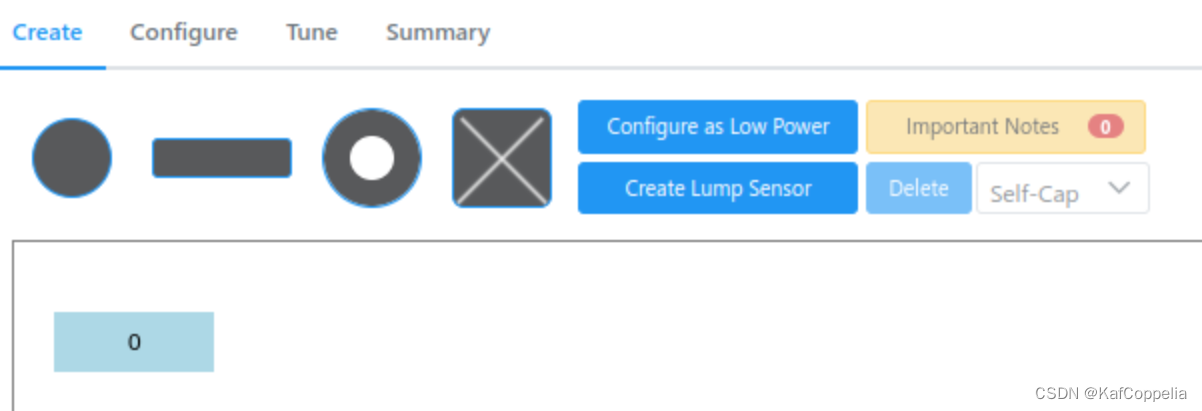

添加触摸滑条

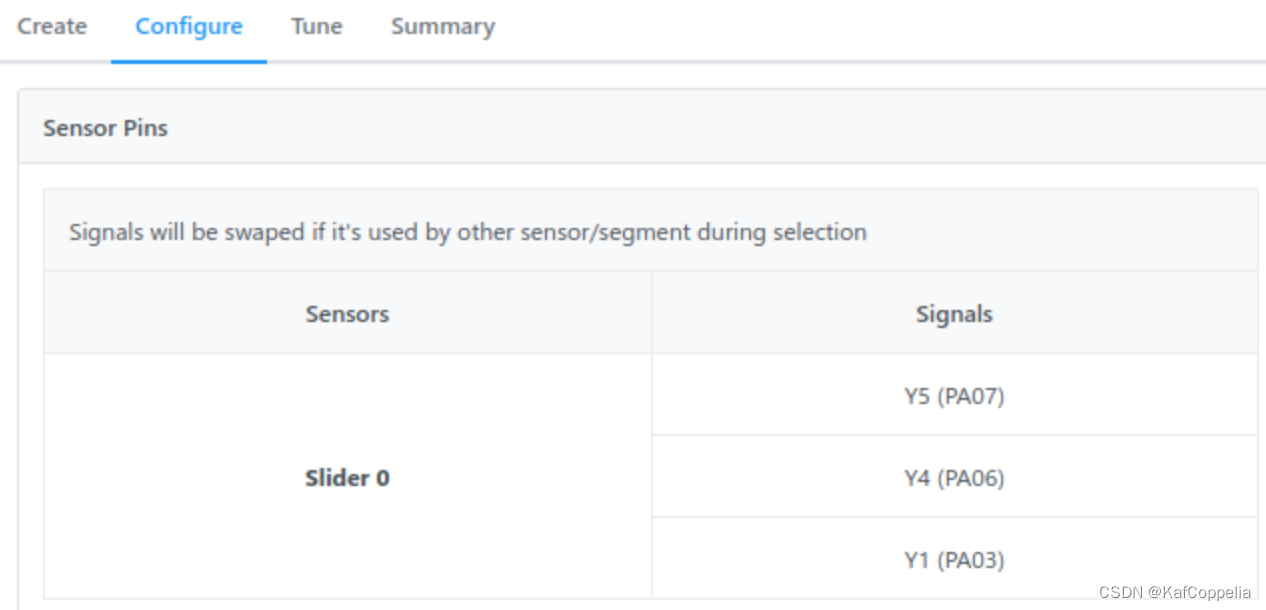

绑定传感器PIN

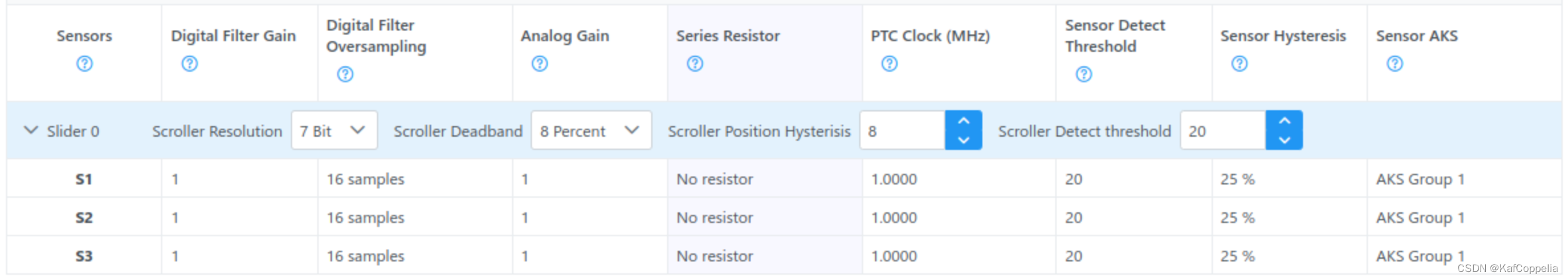

调整触摸滑条参数
识别触摸滑条的左右划动动作代码如下：

#define SLIDER_CONTACTED_MASK (1 << 1u)

touch_process();
if (measurement_done_touch == 1u)
{
    measurement_done_touch = 0u;
    if (SLIDER_CONTACTED_MASK == (get_scroller_state(0) & SLIDER_CONTACTED_MASK))
    {
    	if ((qtm_scroller_data1[0].right_hyst & 0x08) == 0x08)
        {
            // slide right
        }
        else if ((qtm_scroller_data1[0].left_hyst & 0x08) == 0x08)
        {
            // slide left
        }
    }
}

通过 get_scroller_state(0) 获取0号触摸滑条状态。查阅 QTouch 库的手册，bit 1 为接触移动标志位，该位置位表示触摸滑条被接触。这之后，通过 qtm_scroller_data1[0].right_hyst 与 left_hyst 判断是向左还是向右移动，从而识别相应的动作。

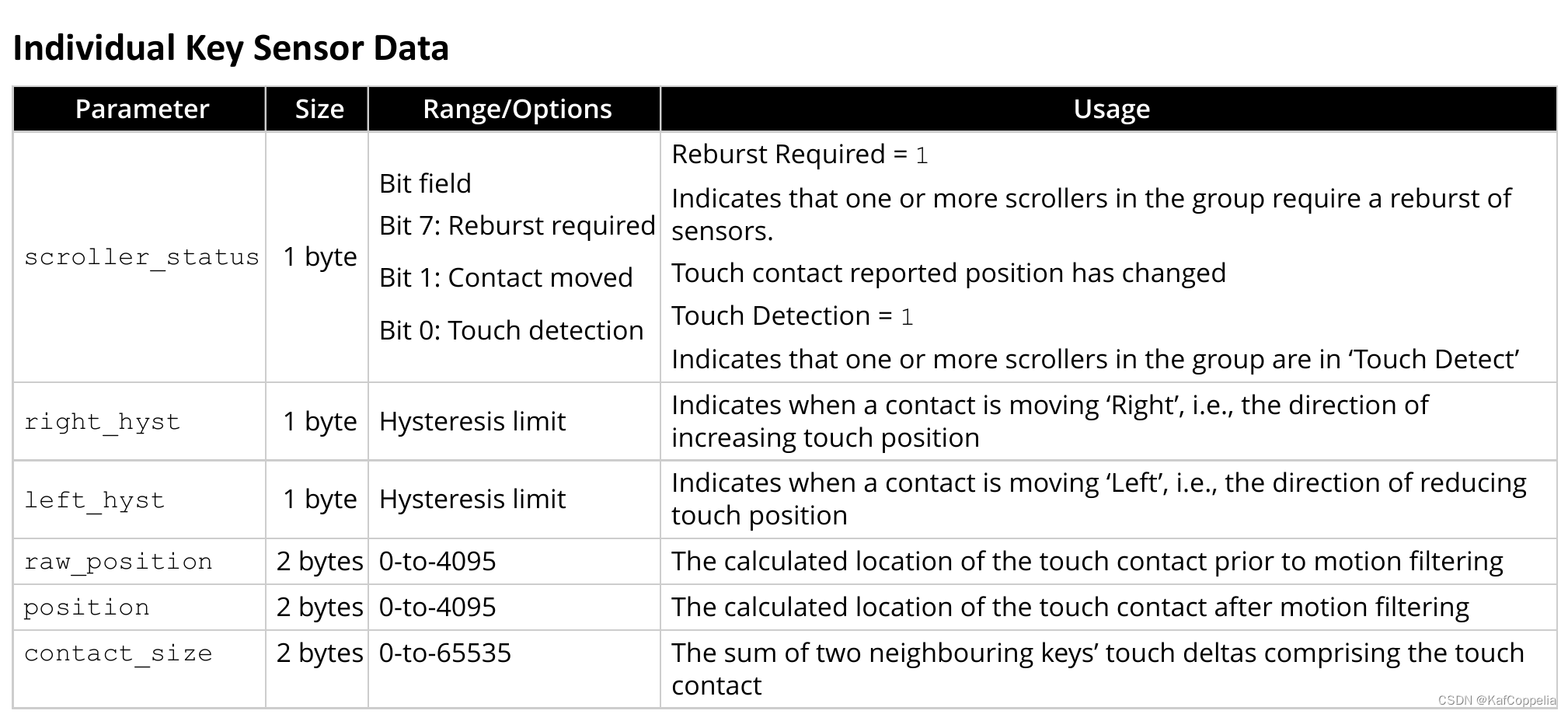

触摸滑条传感数据

USB HID

参考 MPLAB-Harmony的USB HID键盘示例：hid_keyboard，例程中的 keyboard.c/.h 定义了键盘设备的输入报告格式及生成输入报告的函数。app.c/.h 内则为一状态机，用以实现 USB HID 设备的连接、发送键盘输入报告、接收键盘输出报告等功能。

APP_Tasks() 定义了状态机及主要的逻辑，该状态机将一直运行。在状态机初始状态时，将为USB设备注册回调函数，而回调函数内，则是实现各种业务逻辑的地方。这部分需要进行修改。

替换 APP_ProcessSwitchPress() ，以检测触摸滑条是否有动作。在检测到有动作后，通过置位 appData.isTouchbarPress ，以在其他函数内实现后续功能。

void APP_ProcessTouchbarPress(void)
{
    /* This function checks if the touchbar is pressed */
    touch_process();

    if (measurement_done_touch == 1u)
    {
        measurement_done_touch = 0u;
        if (SLIDER_CONTACTED_MASK == (get_scroller_state(0) & SLIDER_CONTACTED_MASK))
        {
            if (appData.sofEventHasOccurred)
            {
                appData.sofEventHasOccurred = false;
                appData.isTouchbarPress = true;
            }
        }
        else
        {
            /* No key press. Reset all the indicators. */
            appData.sofEventHasOccurred = false;
        }
    }
}

修改函数 APP_EmulateKeyboard()，其原先逻辑是，判断按键是否按下，按下后 appData.key++，即依次发送 A、B、C……我们所要实现的逻辑是判断 appData.isTouchbarPress，之后判断触摸滑条滑动方向，左划表示按键 F2，右划表示 F3。

动作	表示按键
左划	F2，音量减小快捷键
右划	F3，音量增大快捷键

void APP_EmulateKeyboard(void)
{
    if (appData.isTouchbarPress)
    {
        /* Clear the touchbar pressed flag */
        appData.isTouchbarPress = false;

        /* If the touchbar was pressed, update the key counter and then
         * add the key to the key code array. */
        if ((qtm_scroller_data1[0].right_hyst & 0x08) == 0x08)
        {
            appData.key = USB_HID_KEYBOARD_KEYPAD_KEYBOARD_F3;
            printf("F3 pressed\n");
        }
        else if ((qtm_scroller_data1[0].left_hyst & 0x08) == 0x08)
        {
            appData.key = USB_HID_KEYBOARD_KEYPAD_KEYBOARD_F2;
            printf("F2 pressed\n");
        }
        else
        {
            appData.key = USB_HID_KEYBOARD_KEYPAD_RESERVED_NO_EVENT_INDICATED;
        }

        appData.keyCodeArray.keyCode[0] = appData.key;

        /* Start a touch press ignore counter */
    }
    else
    {
        /* Indicate no event */
        appData.keyCodeArray.keyCode[0] =
            USB_HID_KEYBOARD_KEYPAD_RESERVED_NO_EVENT_INDICATED;
    }

    KEYBOARD_InputReportCreate(&appData.keyCodeArray,
                               &appData.keyboardModifierKeys, &keyboardInputReport);
}

功能展示

下载程序后连接 PC，可以发现 PC 识别该 USB HID 设备。通过左右滑动触摸滑条可以实现控制 PC 音量的效果。注意操作的时候板子不要接触桌面，否则触摸滑条会误触。

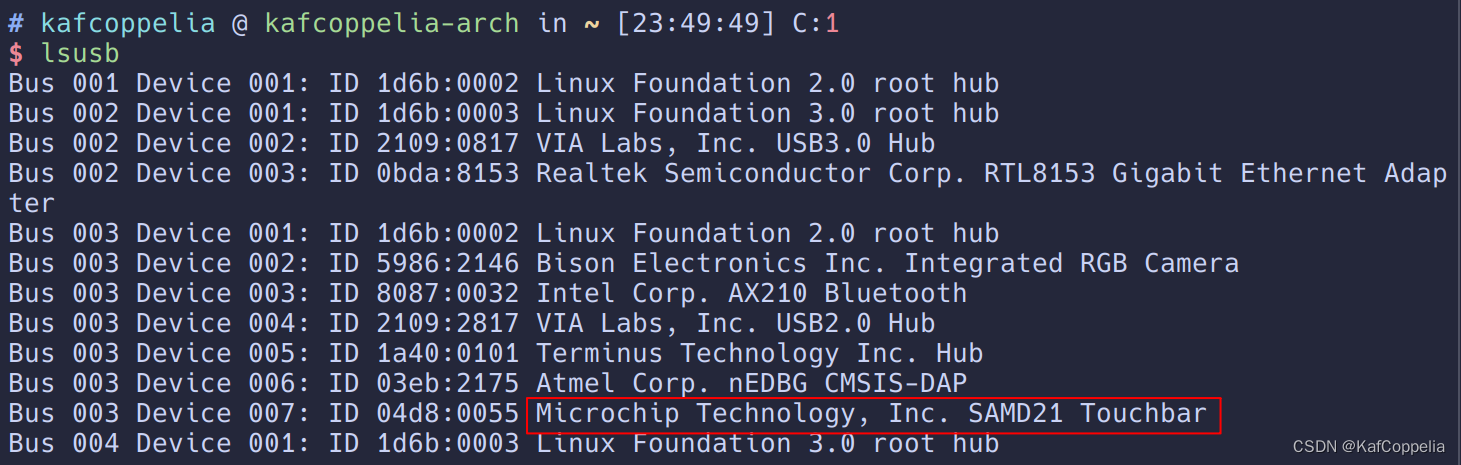

PC识别USB HID设备
👉 详细展示参见：B站：基于SAMD21G17D的触摸滑条USB HID设备实现及控制PC音量的功能开发

项目总结

本次项目通过 USB HID 协议与触摸库，实现了将触摸滑条作为 USB HID 设备，左右滑动表示按键按下，报告至 PC，从而实现音量控制的功能开发。MPLAB X IDE 只能说一言难尽，MCC 每次打开要半天，对网络环境要求严苛，Project Graph 界面式调用模块出发点是好的，但是有时修改配置会卡死，例如 STDIO 模块还需要单独调用，从而实现 printf 重定向。单就触摸库的开发来说，这部分上手很快。
