软考下午题2-数据库设计

一、试题总览

第二题总共有15分，需要做到保底10分
主要涉及到的数据库板块：

需求分析
概念模型(ER图)
逻辑结构(关系模式)

二、试题类型

试题包括 说明、需求分析结果、概念模型设计、逻辑结构设计、问题

三、问题类型

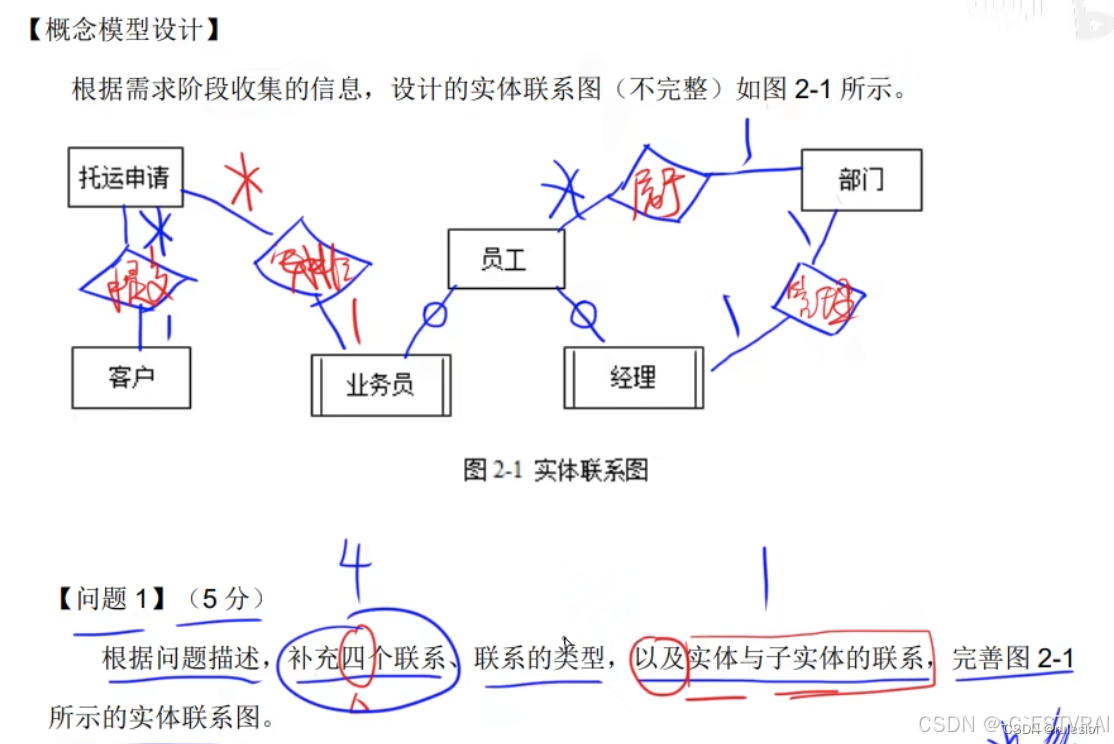

问题一：补充E-R图中缺失的联系

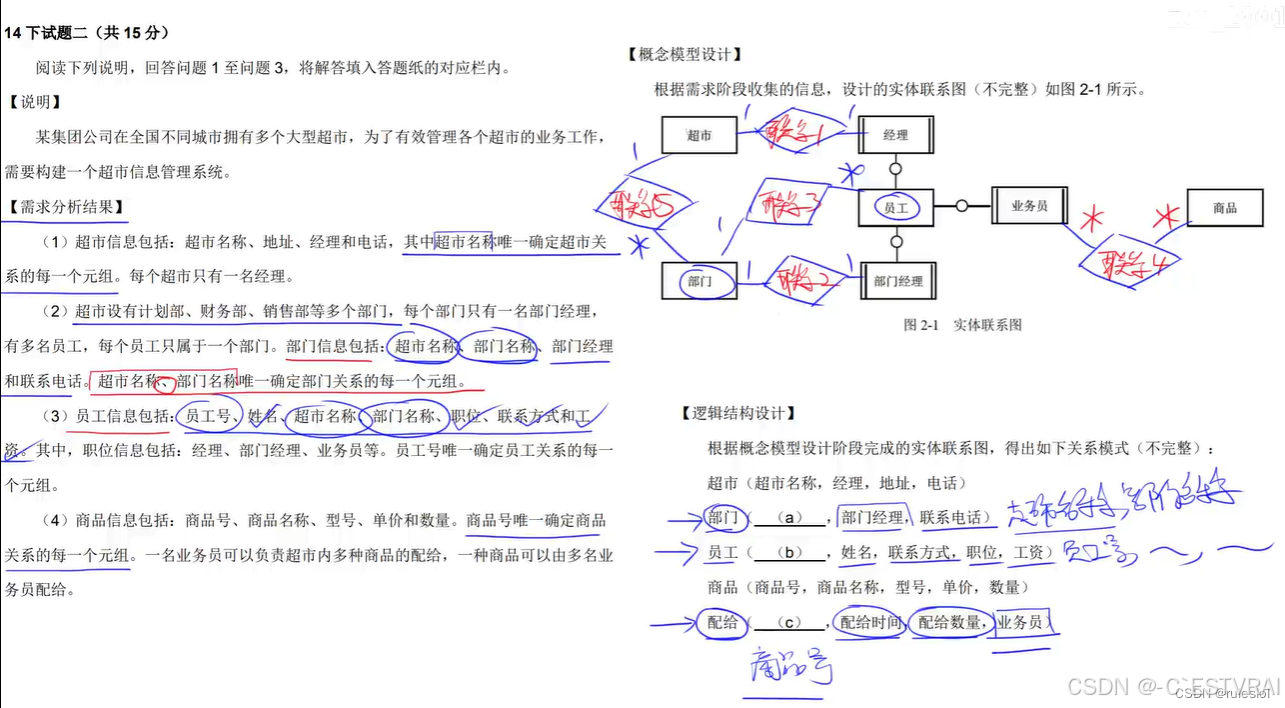

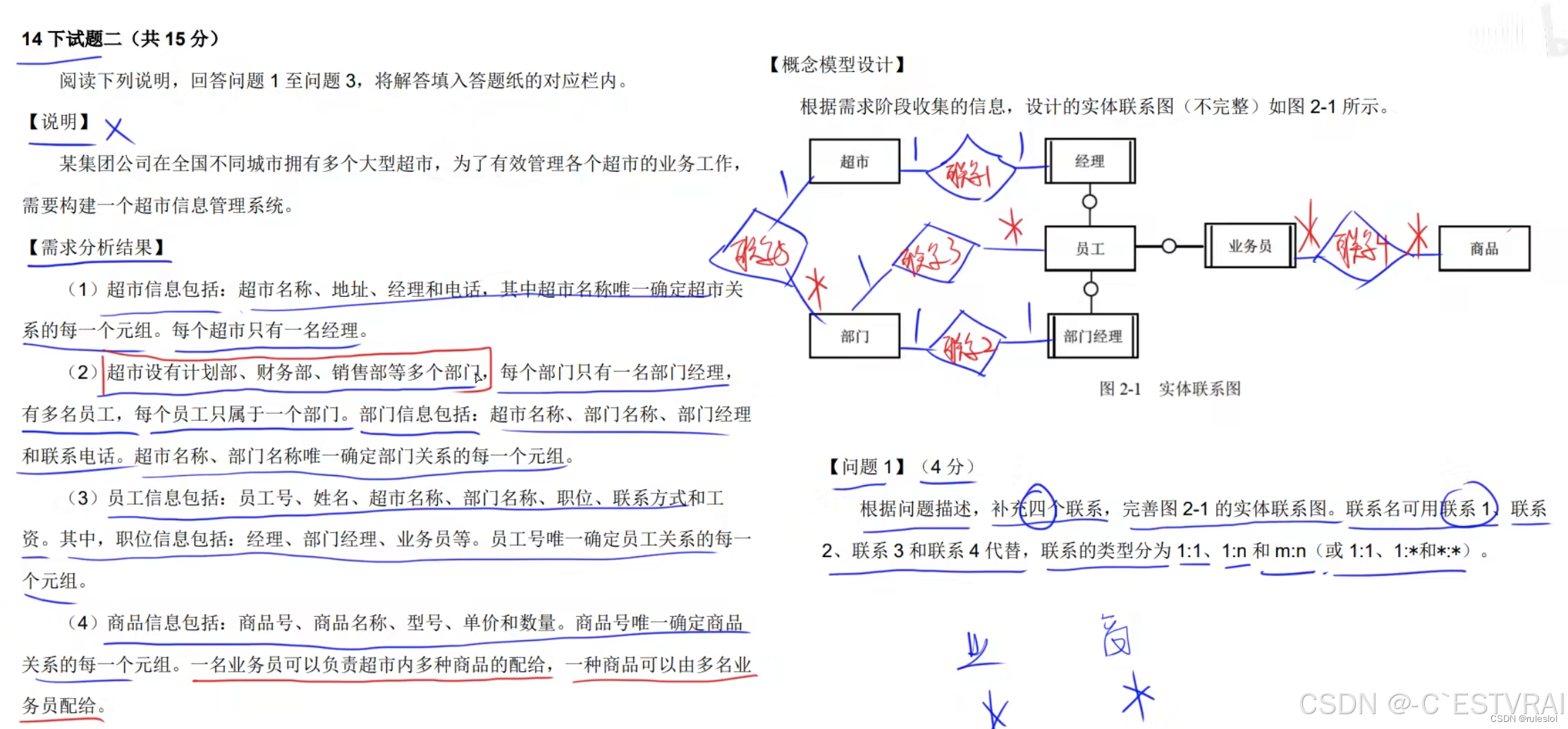

真题1

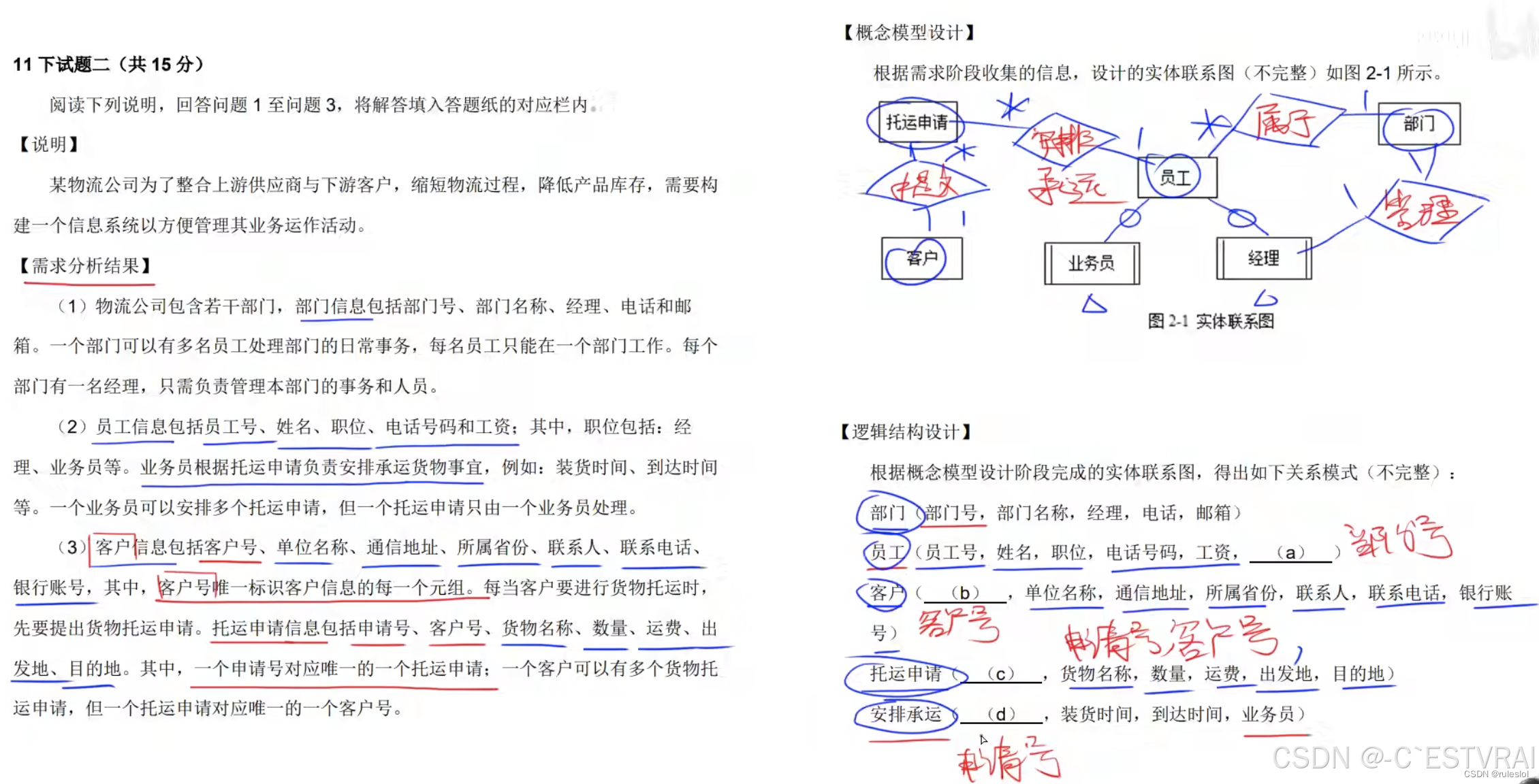

真题2

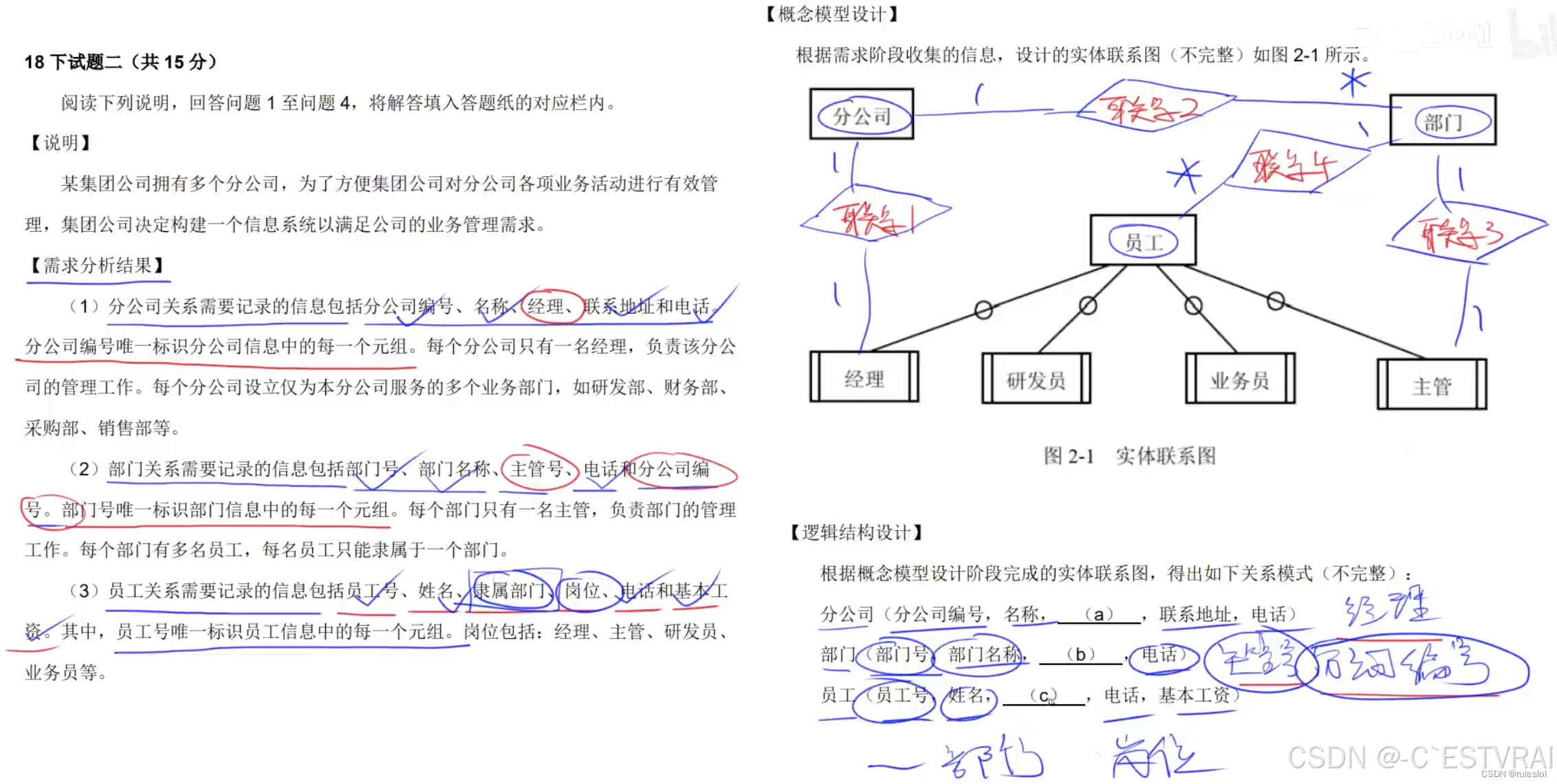

真题3

超类和子实体的转换

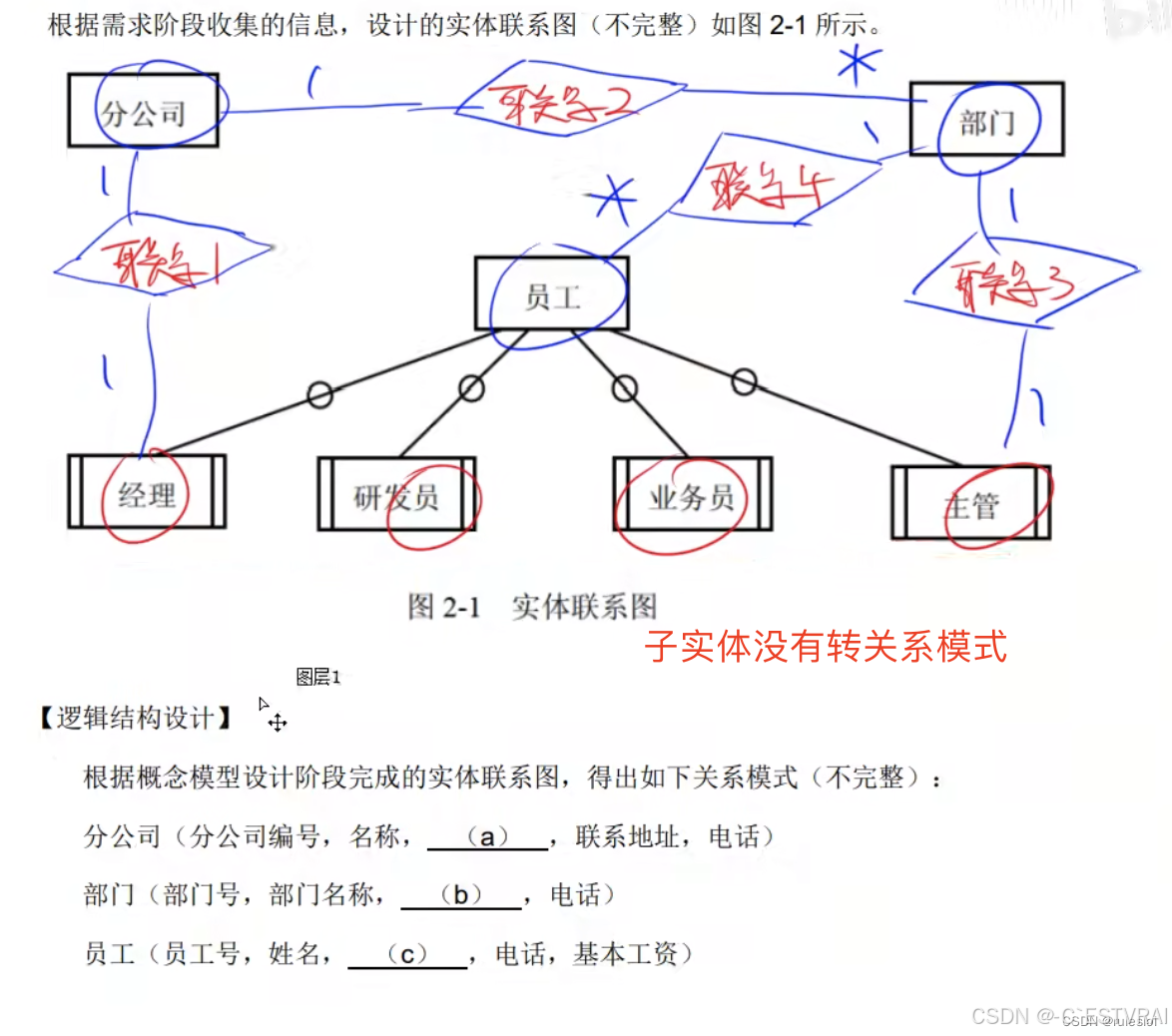

示例1：子实体不转为关系模式

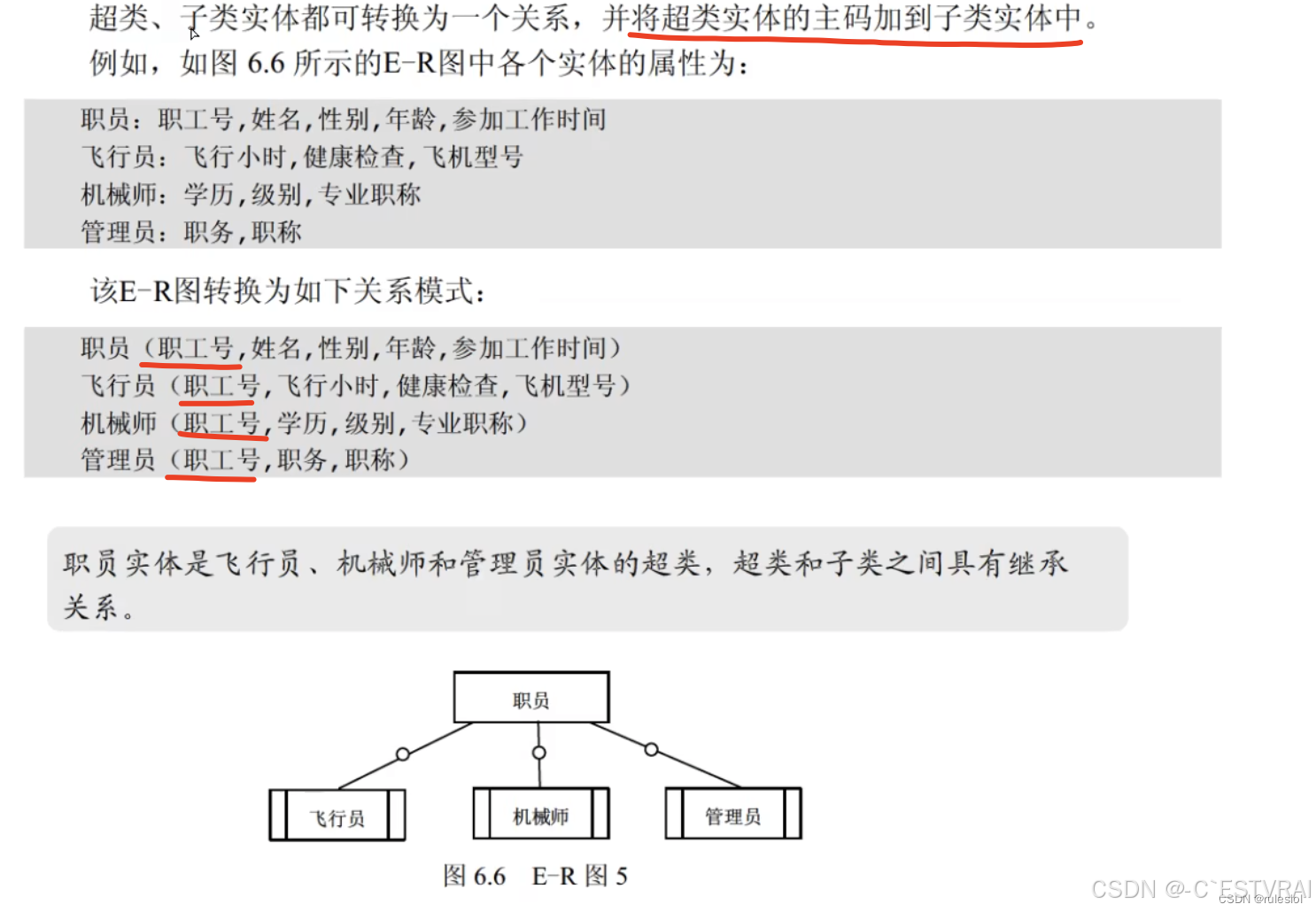

示例2：子实体转关系模式

问题二

1.补充关系模式中的空缺

一个空可能缺失多个属性。
在E-R图中找不到，要去【需求分析结果】中查找。
缺失的属性可能是另一个关系模式的主键，要从E-R图中找对应的联系。

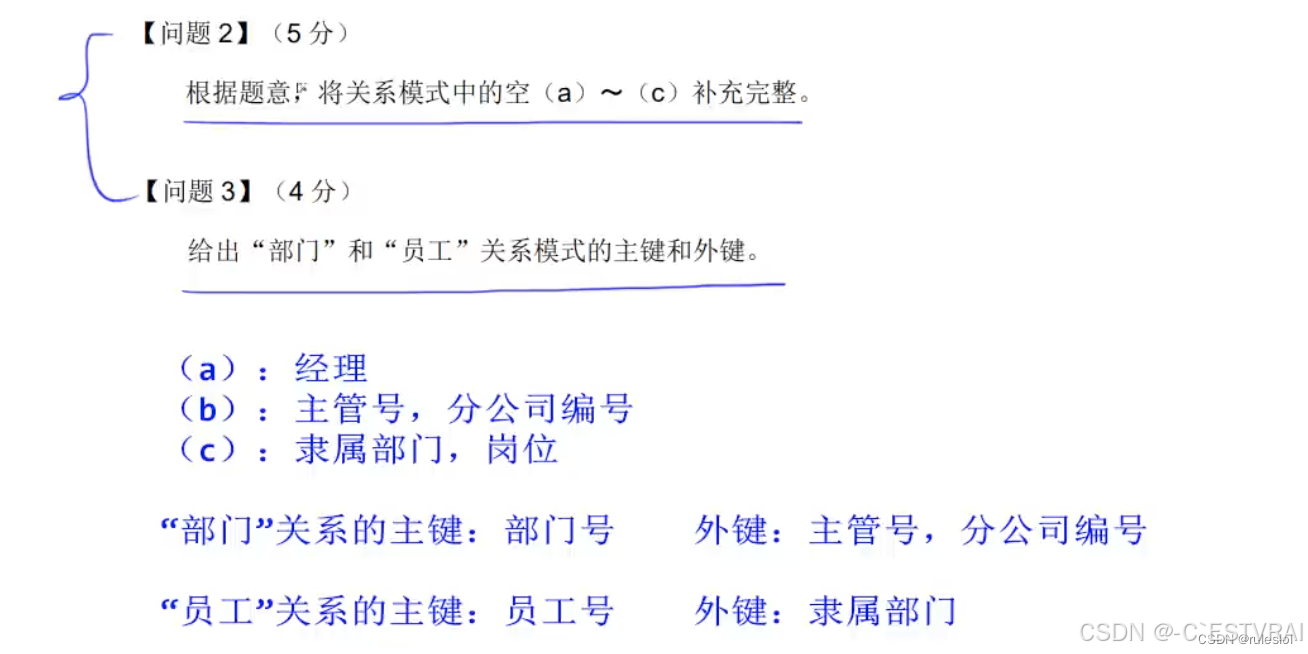

2.给出几个关系模式的主键、外键

主键，画实线；外键，画虚线。

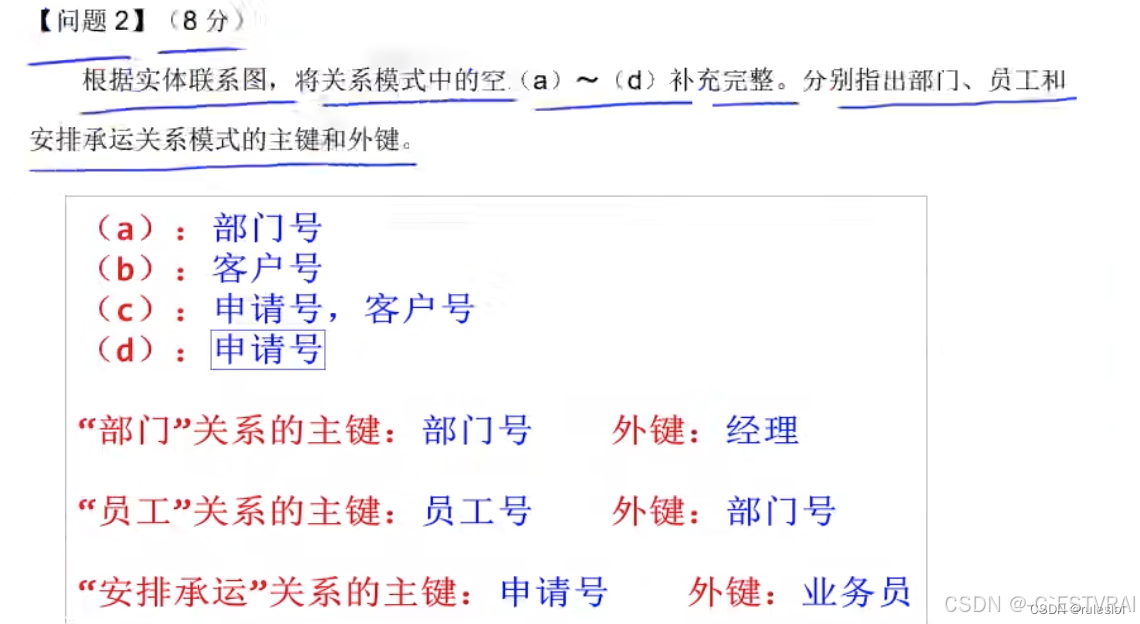

真题1

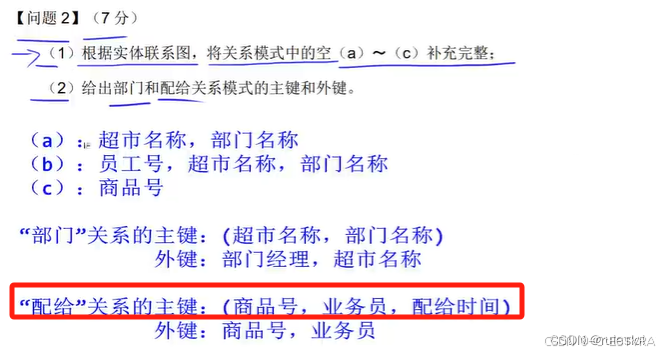

真题2

真题3
