1、下载SDK

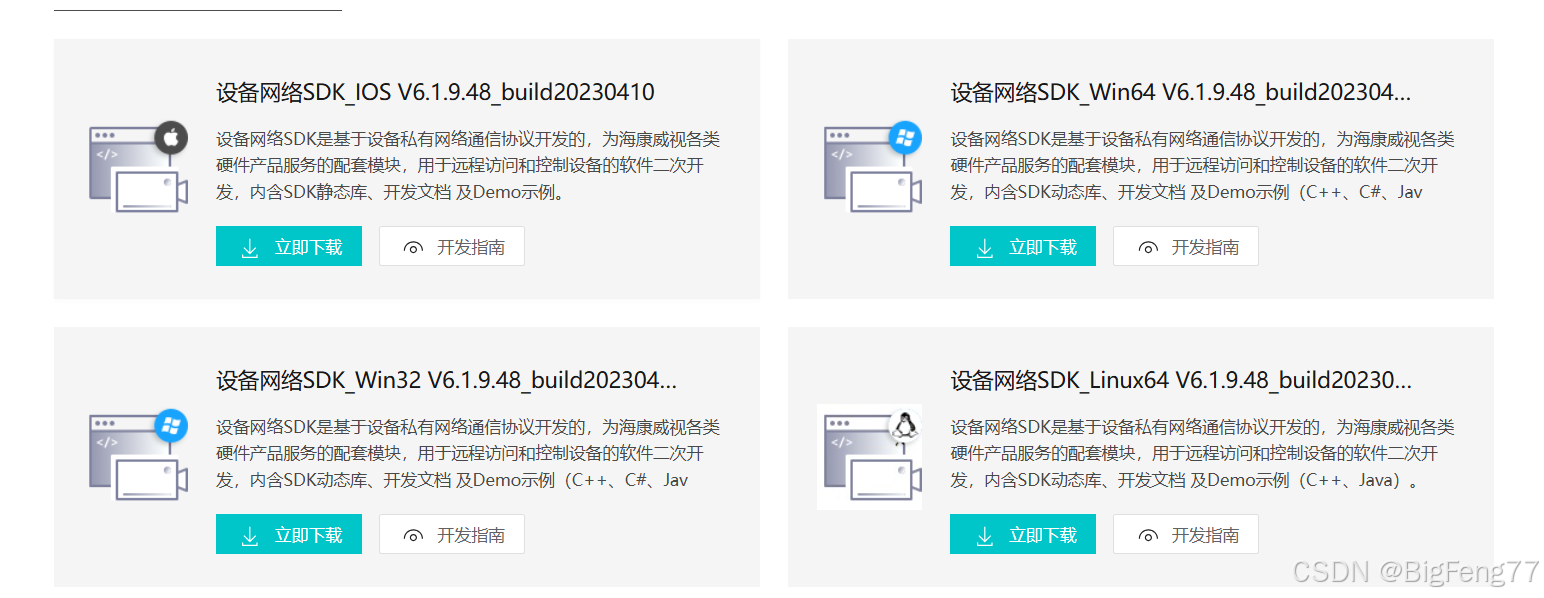

海康开放平台SDK下载，下载自己对应系统的SDK，根据里面说明进行配置SDK

2、选好HCNetSDK.py文件

最好直接使用 Demo示例\5- Python开发示例\6-参数配置Demo 路径下的HCNetSDK.py，确保文件里有NET_DVR_SHOWSTRINGINFO以及NET_DVR_SHOWSTRING_V30两个结构体，还有两个字符结构参数，见下面代码。

# 叠加字符结构参数 (NET_DVR_SHOWSTRING_V30结构)
NET_DVR_GET_SHOWSTRING_V30 = 1030
NET_DVR_SET_SHOWSTRING_V30 = 1031


# 叠加字符
class NET_DVR_SHOWSTRINGINFO(Structure):
    pass


LPNET_DVR_SHOWSTRINGINFO = POINTER(NET_DVR_SHOWSTRINGINFO)
NET_DVR_SHOWSTRINGINFO._fields_ = [
    ('wShowString', c_ushort),
    ('wStringSize', c_ushort),
    ('wShowStringTopLeftX', c_ushort),
    ('wShowStringTopLeftY', c_ushort),
    ('sString', c_ubyte * 44),
]


# 叠加字符
class NET_DVR_SHOWSTRING_V30(Structure):
    pass


LPNET_DVR_SHOWSTRING_V30 = POINTER(NET_DVR_SHOWSTRING_V30)
NET_DVR_SHOWSTRING_V30._fields_ = [
    ('dwSize', c_uint32),
    ('struStringInfo', NET_DVR_SHOWSTRINGINFO * 8),
]

3、获取OSD参数

对照SDK手册查看各个参数

def GetOSDString(UserID):

    str_osd_cfg = NET_DVR_SHOWSTRING_V30()
    str_osd_cfg.dwSize = sizeof(str_osd_cfg)

    p_str_osd_cfg = byref(str_osd_cfg)
    l_channel = c_int(1)
    p_int = c_int(0)

    b_get_osd_cfg = sdk.NET_DVR_GetDVRConfig(UserID, NET_DVR_GET_SHOWSTRING_V30, l_channel.value, p_str_osd_cfg, sizeof(str_osd_cfg), byref(p_int))

    if not b_get_osd_cfg:
        print("获取图像参数失败，错误码：", sdk.NET_DVR_GetLastError())
        return

    LenOSDString = len(str_osd_cfg.struStringInfo)
    # print(str_osd_cfg.struStringInfo[0].wShowString)
    OSDStrings = []
    for i in range(LenOSDString):
        if str_osd_cfg.struStringInfo[i].wShowString == 1:
            print('第几个osd：',i)
            # OSDStrings.append(cfg.struStringInfo[i].sString)
            OSDStrings.append(bytes(str_osd_cfg.struStringInfo[i].sString).rstrip(b'\x00').decode('gbk'))
    return OSDStrings

4、设置OSD参数

def SetOSDString(UserID):

    str_osd_cfg = NET_DVR_SHOWSTRING_V30()
    str_osd_cfg.dwSize = sizeof(str_osd_cfg)

    p_str_osd_cfg = byref(str_osd_cfg)
    l_channel = c_int(1)
    p_int = c_int(0)

    i = 1
    str = r'测试5' # 显示文本
    byte_str = str.encode('gbk') # 编码方式，和上面解码方式保持一致
    c_ubyte_array = (c_ubyte * 44).from_buffer_copy(byte_str.ljust(44, b'\x00'))
    str_osd_cfg.struStringInfo[i].wShowString = 1
    str_osd_cfg.struStringInfo[i].sString = c_ubyte_array
    str_osd_cfg.struStringInfo[i].wStringSize = len(c_ubyte_array)
    str_osd_cfg.struStringInfo[i].wShowStringTopLeftX = 80
    str_osd_cfg.struStringInfo[i].wShowStringTopLeftY = 20

    b_set_osd_cfg = sdk.NET_DVR_SetDVRConfig(UserID, NET_DVR_SET_SHOWSTRING_V30, l_channel.value, p_str_osd_cfg, sizeof(str_osd_cfg), byref(p_int))

    if not b_set_osd_cfg:
        print("设置图像参数失败，错误码：", sdk.NET_DVR_GetLastError())
        return

5、整体代码

所有代码以及上传我的资源，可以查看

# --*-- conding:utf-8 --*--
# @Time : 2024/5/11 15:06
# @Author : wangchao124
# @Email : wangchao124@hikvision.com
# @File : ParameterConfigurator.py
# @Software : PyCharm
import os
import platform
import time
from HCNetSDK import *
import re

# 系统环境标识
WINDOWS_FLAG = True


def GetPlatform():
    """
    获取当前系统环境
    @return:
    """
    sysstr = platform.system()
    print('' + sysstr)
    if sysstr != "Windows":
        global WINDOWS_FLAG
        WINDOWS_FLAG = False


def SetSDKInitCfg():
    """
    设置SDK初始化依赖库路径
    @return:
    """
    # print(os.getcwd())
    if WINDOWS_FLAG:
        strPath = os.getcwd().encode('gbk')
        sdk_ComPath = NET_DVR_LOCAL_SDK_PATH()
        sdk_ComPath.sPath = strPath
        sdk.NET_DVR_SetSDKInitCfg(2, byref(sdk_ComPath))
        sdk.NET_DVR_SetSDKInitCfg(3, create_string_buffer(strPath + b'\\libcrypto-1_1-x64.dll'))
        sdk.NET_DVR_SetSDKInitCfg(4, create_string_buffer(strPath + b'\\libssl-1_1-x64.dll'))
    else:
        strPath = os.getcwd().encode('utf-8')
        sdk_ComPath = NET_DVR_LOCAL_SDK_PATH()
        sdk_ComPath.sPath = strPath
        sdk.NET_DVR_SetSDKInitCfg(2, byref(sdk_ComPath))
        sdk.NET_DVR_SetSDKInitCfg(3, create_string_buffer(strPath + b'/libcrypto.so.1.1'))
        sdk.NET_DVR_SetSDKInitCfg(4, create_string_buffer(strPath + b'/libssl.so.1.1'))


def login_v40(ip, port, username, password):
    """
    设备登录V40 与V30功能一致
    @param ip:
    @param port:
    @param username:
    @param password:
    @return:
    """
    # 用户注册设备
    # c++传递进去的是byte型数据，需要转成byte型传进去，否则会乱码
    # 登录参数，包括设备地址、登录用户、密码等
    struLoginInfo = NET_DVR_USER_LOGIN_INFO()
    struLoginInfo.bUseAsynLogin = 0  # 同步登录方式 0- 否，1- 是
    struLoginInfo.sDeviceAddress = bytes(ip, "ascii")  # 设备IP地址
    struLoginInfo.wPort = port  # 设备服务端口
    struLoginInfo.sUserName = bytes(username, "ascii")  # 设备登录用户名
    struLoginInfo.sPassword = bytes(password, "ascii")  # 设备登录密码
    struLoginInfo.byLoginMode = 0

    # 设备信息, 输出参数
    struDeviceInfoV40 = NET_DVR_DEVICEINFO_V40()

    UserID = sdk.NET_DVR_Login_V40(byref(struLoginInfo), byref(struDeviceInfoV40))
    if UserID < 0:
        print("Login failed, error code: %d" % sdk.NET_DVR_GetLastError())
        sdk.NET_DVR_Cleanup()
    else:
        print(ip + '登录成功，设备序列号：%s' % str(struDeviceInfoV40.struDeviceV30.sSerialNumber, encoding="utf8"))
    return UserID


def get_device_status(UserId):
    """
    获取设备在线状态
    @param UserId:
    @return:
    """
    devStatus = sdk.NET_DVR_RemoteControl(UserId, NET_DVR_CHECK_USER_STATUS, None, 0)
    if devStatus:
        print("设备在线")
    else:
        print("设备不在线")



def GetOSDString(UserID):

    str_osd_cfg = NET_DVR_SHOWSTRING_V30()
    str_osd_cfg.dwSize = sizeof(str_osd_cfg)

    p_str_osd_cfg = byref(str_osd_cfg)
    l_channel = c_int(1)
    p_int = c_int(0)

    b_get_osd_cfg = sdk.NET_DVR_GetDVRConfig(UserID, NET_DVR_GET_SHOWSTRING_V30, l_channel.value,
                                             p_str_osd_cfg, sizeof(str_osd_cfg), byref(p_int))


    if not b_get_osd_cfg:
        print("获取图像参数失败，错误码：", sdk.NET_DVR_GetLastError())
        return

    LenOSDString = len(str_osd_cfg.struStringInfo)
    # print(str_osd_cfg.struStringInfo[0].wShowString)
    OSDStrings = []
    for i in range(LenOSDString):
        if str_osd_cfg.struStringInfo[i].wShowString == 1:
            print('第几个osd：',i)
            # OSDStrings.append(cfg.struStringInfo[i].sString)
            OSDStrings.append(bytes(str_osd_cfg.struStringInfo[i].sString).rstrip(b'\x00').decode('gbk'))
    return OSDStrings


def SetOSDString(UserID):

    str_osd_cfg = NET_DVR_SHOWSTRING_V30()
    str_osd_cfg.dwSize = sizeof(str_osd_cfg)

    p_str_osd_cfg = byref(str_osd_cfg)
    l_channel = c_int(1)
    p_int = c_int(0)

    i = 1
    str = r'测试5'
    byte_str = str.encode('gbk')
    c_ubyte_array = (c_ubyte * 44).from_buffer_copy(byte_str.ljust(44, b'\x00'))
    str_osd_cfg.struStringInfo[i].wShowString = 1
    str_osd_cfg.struStringInfo[i].sString = c_ubyte_array
    str_osd_cfg.struStringInfo[i].wStringSize = len(c_ubyte_array)
    str_osd_cfg.struStringInfo[i].wShowStringTopLeftX = 80
    str_osd_cfg.struStringInfo[i].wShowStringTopLeftY = 20

    b_set_osd_cfg = sdk.NET_DVR_SetDVRConfig(UserID, NET_DVR_SET_SHOWSTRING_V30, l_channel.value,
                                             p_str_osd_cfg, sizeof(str_osd_cfg), byref(p_int))

    if not b_set_osd_cfg:
        print("设置图像参数失败，错误码：", sdk.NET_DVR_GetLastError())
        return

if __name__ == '__main__':

    # 获取系统平台
    GetPlatform()

    # 加载库,先加载依赖库
    if WINDOWS_FLAG:
        os.chdir(r'./lib/win')
        sdk = ctypes.CDLL(r'./HCNetSDK.dll')
    else:
        os.chdir(r'./lib/linux')
        sdk = cdll.LoadLibrary(r'./libhcnetsdk.so')

    SetSDKInitCfg()  # 设置组件库和SSL库加载路径

    # 初始化
    sdk.NET_DVR_Init()
    # 启用SDK写日志
    sdk.NET_DVR_SetLogToFile(3, bytes('./SdkLog_Python/', encoding="utf-8"), False)

    # 通用参数配置
    sdkCfg = NET_DVR_LOCAL_GENERAL_CFG()
    sdkCfg.byAlarmJsonPictureSeparate = 1
    sdk.NET_DVR_SetSDKLocalCfg(17, byref(sdkCfg))

    # 登录设备
    UserID = login_v40("127.254.11.1", 8000, "admin", "Hik12345")
    get_device_status(UserID)   # 获取设备在线状态

    # 设置字符串
    SetOSDString(UserID)
    print('字符串', GetOSDString(UserID)) # 获取OSD字符串

    # 注销用户，退出程序时调用
    if sdk.NET_DVR_Logout(UserID):
        print("注销成功")

    # 释放SDK资源，退出程序时调用
    sdk.NET_DVR_Cleanup()
