使用matplotlib绘图中文字符显示问题：UserWarning: missing from current font.

目录

1、中文字体显示问题：

2、几种解决方案

2.1 在绘图代码中设置全局字体

2.2 在绘图代码中设置局部字体

2.3 修改本机字符默认配置字体

---

1、中文字体显示问题：

C:\Users\86157\anaconda3\lib\site-packages\IPython\core\pylabtools.py:132: UserWarning: Glyph 26376 (\N{CJK UNIFIED IDEOGRAPH-6708}) missing from current font.
  fig.canvas.print_figure(bytes_io, **kw)

在用matplotlib进行绘图时，如果在绘制过程中会用到中文，则默认情况下会出现字体警告，中文字符显示为方框或乱码的形式，具体见下方案例：

# 设置线宽
plt.figure(figsize=(10,4))
plt.plot(x, y, linewidth=4)
# 设置图表标题，并给坐标轴添加标签
plt.title("月份/成交额折线图", fontsize=12)
plt.xlabel("月份", fontsize=12)
plt.ylabel("成交额", fontsize=12)

plt.grid(True, linestyle='-', alpha=0.5)
# 设置坐标轴刻度标记的大小
plt.tick_params(axis='both',
labelsize=12)
for a, b in zip(x, y):
    plt.text(a, b, b, ha='center', va='bottom', fontsize=10)

plt.show()

中文乱码：

C:\Users\86157\anaconda3\lib\site-packages\IPython\core\pylabtools.py:132: UserWarning: Glyph 26376 (\N{CJK UNIFIED IDEOGRAPH-6708}) missing from current font.
  fig.canvas.print_figure(bytes_io, **kw)

我们可以看到在警告信息中提示“missing from current font”，直译就是“在当前字体中缺少(中文字符)”，大概含义就是默认的字体中不含中文字符。

对于这类问题，核心就是设置绘制图片时的字体参数包含全部的需要用到的字符。

2、几种解决方案

我们在解决中文字符显示问题时，有两类方案多种方式：方案1，在绘图代码中设置全局字符显示字体；方案2，在绘图代码中设置局部字体；方案3，修改本机字符默认配置的字体。

2.1 在绘图代码中设置全局字体

Python脚本中动态设置matplotlibrc,这样也可以避免由于更改配置文件而造成的麻烦，具体代码如下：

from pylab import mpl
# 设置显示中文字体
mpl.rcParams["font.sans-serif"] = ["SimHei"]

有时候，字体更改后，会导致坐标轴中的部分字符无法正常显示，此时需要更改axes.unicode_minus参数：

# 设置正常显示符号
mpl.rcParams["axes.unicode_minus"] = False

注意：

rcParams修改 font.sans-serif 或 font.family 对应字体

# 以下代码从全局设置字体为SimHei（黑体），解决显示中文问题【Windows】
# 设置font.sans-serif 或 font.family 均可
plt.rcParams['font.sans-serif'] = ['SimHei']
# plt.rcParams['font.family']=['SimHei']
# 解决中文字体下坐标轴负数的负号显示问题
plt.rcParams['axes.unicode_minus'] = False

由于mac电脑默认没有SimHei（黑体）字体，大家可以下载安装该字体或者修改为系统自带的字体如Arial Unicode MS，如下：

# 以下代码从全局设置字体为Arial Unicode MS，解决显示中文问题【mac】
# 设置font.sans-serif 或 font.family 均可
plt.rcParams['font.sans-serif'] = ['Arial Unicode MS']
# plt.rcParams['font.family']=['Arial Unicode MS']
# 解决中文字体下坐标轴负数的负号显示问题
plt.rcParams['axes.unicode_minus'] = False

rc方法，其实和设置rcParams 基本等效

# 设置font字典为 SimSun（宋体），大小为12（默认为10）
font = {'family' : 'SimSun',
        'size'  : '12'}
# 设置 字体
plt.rc('font', **font)
# 解决中文字体下坐标轴负数的负号显示问题
plt.rc('axes', unicode_minus=False)

!! 比如：rc('lines', linewidth=2, color='r')等效于以下:

rcParams['lines.linewidth'] = 2
rcParams['lines.color'] = 'r'

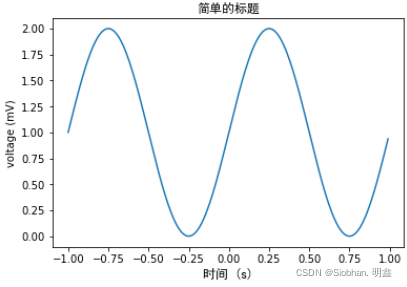

 案例展示：

2.2 在绘图代码中设置局部字体

FontProperties对象，这种情况下 不需要额外 处理负号 问题

import matplotlib.pyplot as plt
import numpy as np
# 引入matplotlib字体管理 FontProperties
from matplotlib.font_manager import FontProperties

# 设置我们需要用到的中文字体（字体文件地址）
my_font = FontProperties(fname=r"c:\windows\fonts\SimHei.ttf", size=12)
# Data for plotting
t = np.arange(-1.0, 1.0, 0.01)
s = 1 + np.sin(2 * np.pi * t)

plt.plot(t, s)

# 设置 x轴名称字体
plt.xlabel('时间 (s)', fontproperties=my_font)
plt.ylabel('voltage (mV)')
# 设置 标题字体
plt.title('简单的标题', fontproperties=my_font)

plt.show()

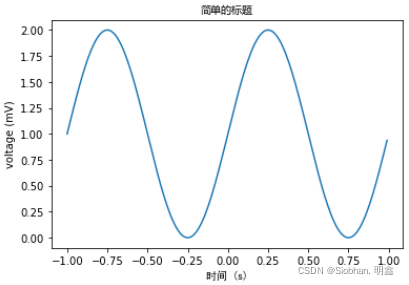

FontProperties对象

直接设置fontproperties参数，这种情况下 也不需要额外 处理负号 问题

import matplotlib.pyplot as plt
import numpy as np

# Data for plotting
t = np.arange(-1.0, 1.0, 0.01)
s = 1 + np.sin(2 * np.pi * t)

plt.plot(t, s)

# 设置 x轴名称字体 黑体 SimHei
plt.xlabel('时间 (s)', fontproperties='SimHei')
plt.ylabel('voltage (mV)')
# 设置 标题字体 微软雅黑 Microsoft YaHei
plt.title('简单的标题', fontproperties='Microsoft YaHei')

plt.show()

2.3 修改本机字符默认配置字体

除了以上的在代码中进行字体设置外，我们还可以直接修改本机字符默认配置字体，不过这种情况下代码只在本机适用咯。

• 步骤一：下载 SimHei字体（或者其他的支持中文显示的字体也行）
• 步骤二：安装字体
• windows和mac下：双击安装

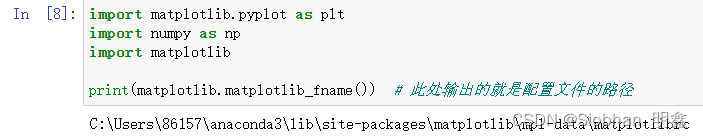

• 步骤三：修改配置文件matplotlibrc 查找配置文件路径：

import matplotlib.pyplot as plt
import numpy as np
import matplotlib

print(matplotlib.matplotlib_fname())  # 此处输出的就是配置文件的路径

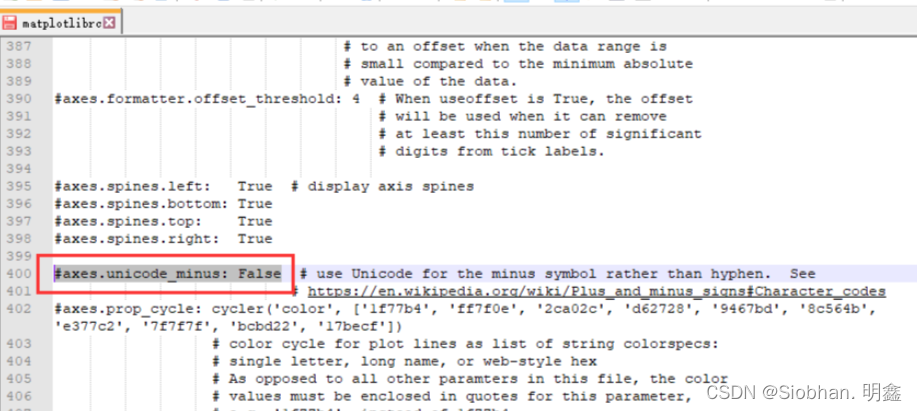

打开文件查看：

将文件内容修改为：

font.family: sans-serif
font.sans-serif: SimHei
axes.unicode_minus: False

在以下地方#font.sans-serif新增支持中文字符的字体如：SimSun（宋体），也可以直接修改#font.family:  SimSun

考虑到 中文字体下 负号的显示问题，同步需要修改#axes.unicode_minus: False

 修改True为False
