Multisim电路模块化设计的三种方式

概要

Multisim电路模块化设计的方式有三种:Multi-page、subcircuit、hierarchical block(层次电路块)。Multi-page,可以在单个设计内实现本页内的断点连接;subcircuit,可以在一个设计内将一个模块封装,只保留对外的端口;hierarchical block,可将一个文件封装,只保留对外的端口。

第一种:Multi-page

1)实现在一个设计里放置多个页面,不同页面内的元件连接使用off-page connector实现跨页面连接。(注意只能在一个设计内)。如下图:

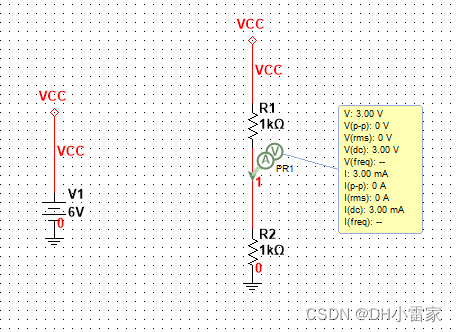

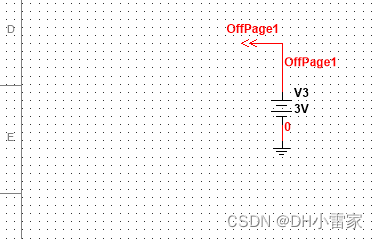

page1

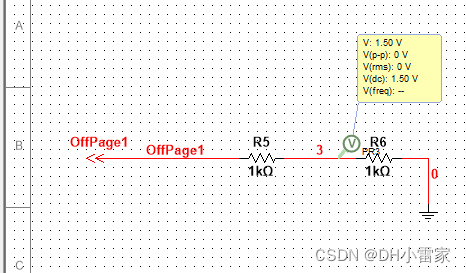

page2

2)可以实现在一个设计里放置多个页面,不同页面内的元件连接使用Global-connector(可在Place中找到该选项),实现跨页面连接。(注意只能在一个设计内)。如下图:

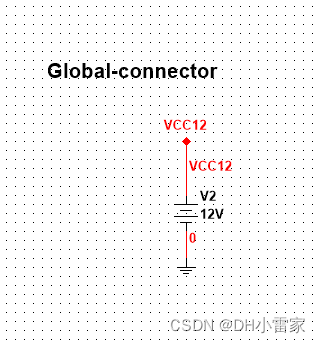

page1

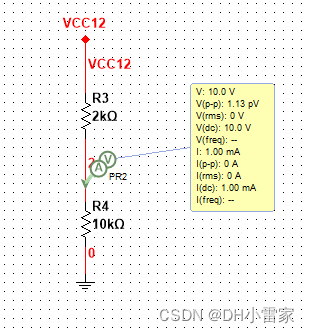

page2

另:
可以通过放置On-Page-Connector,实现在一个页面内进行不同模块之间的断点连接。如下图:
注意:On-Page-Connector只能实现单个页面里的断点连接,不能进行跨页面连接。
断点连接
这里可以通过放置On-Page-Connector,在一个图纸上对分开的模块电路进行连接,通过下图可以找到

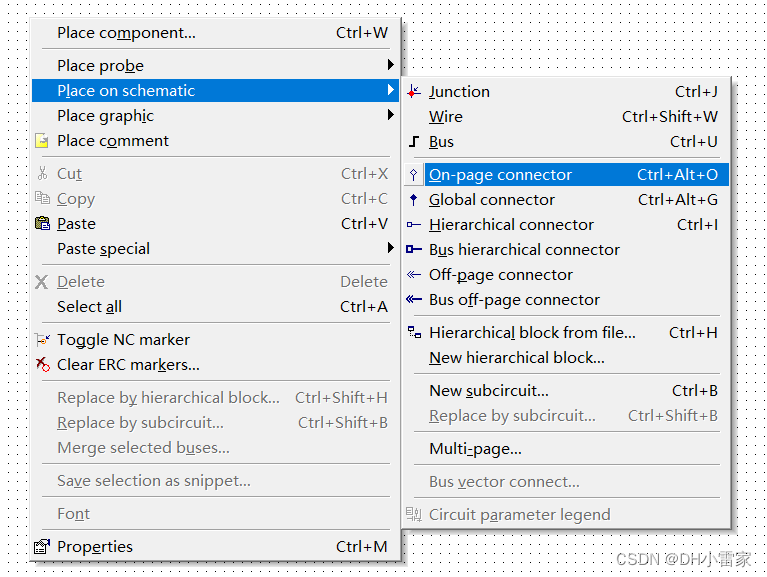

On-Page-Connector

第二种:subcircuit

可以在一个设计内将一个电路封装成模块,只保留外部接口,如下图:

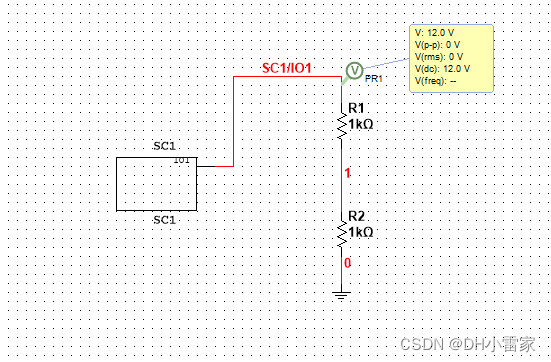

Design2

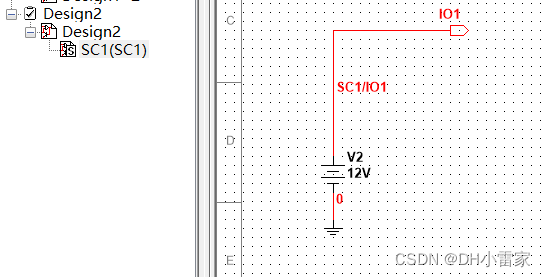

SC1
第一步,先放置subcircuit;

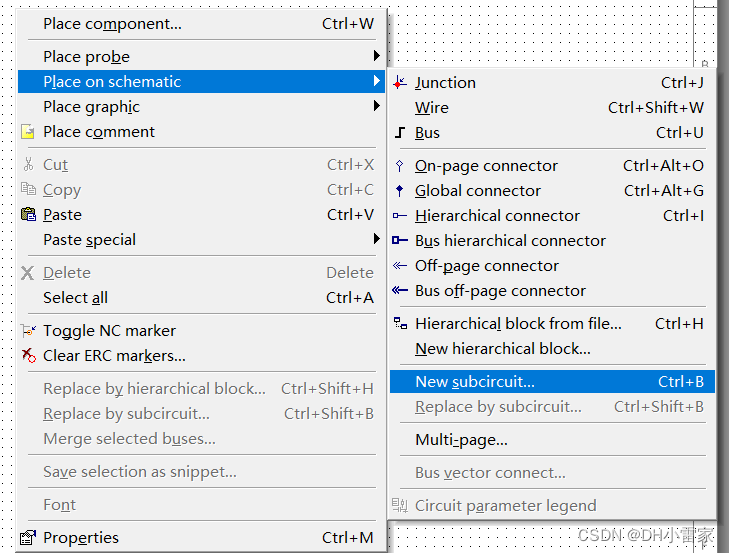

放置subcricuit
第二步,在里面的电路的外接接口处放置hierarchical-connector;I/O属性为输出端,最终如图SC1所示。
外接口

第三种:hierarchical block

可以将一个文件封装,只保留对外的端口。(优势在于可以跨文件)

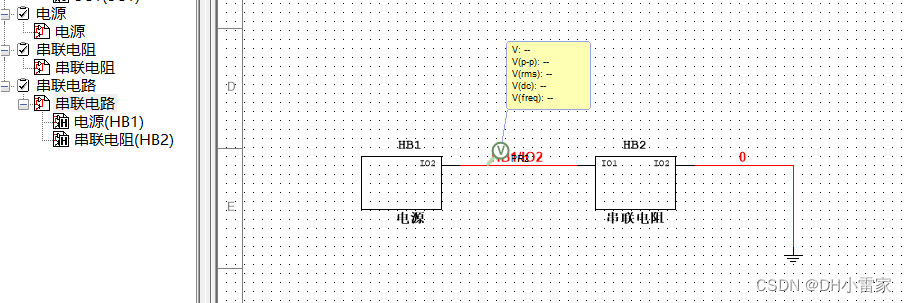

串联电路
设置在以下中可以找到:

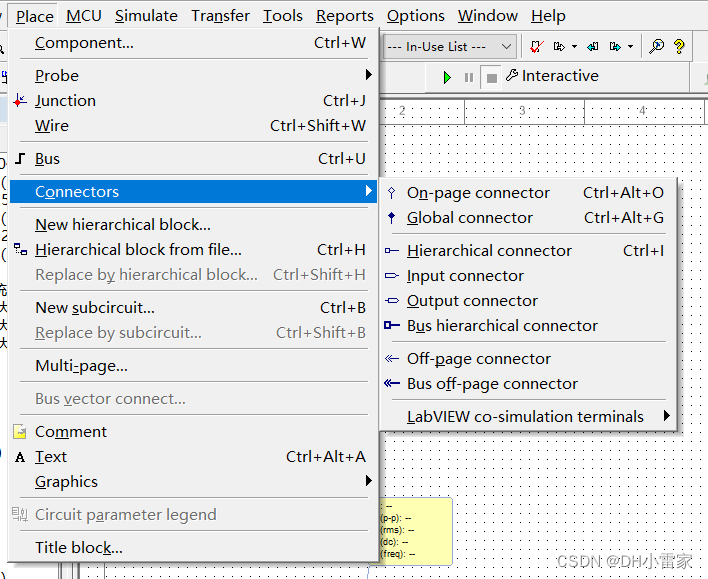

菜单中找
方式1

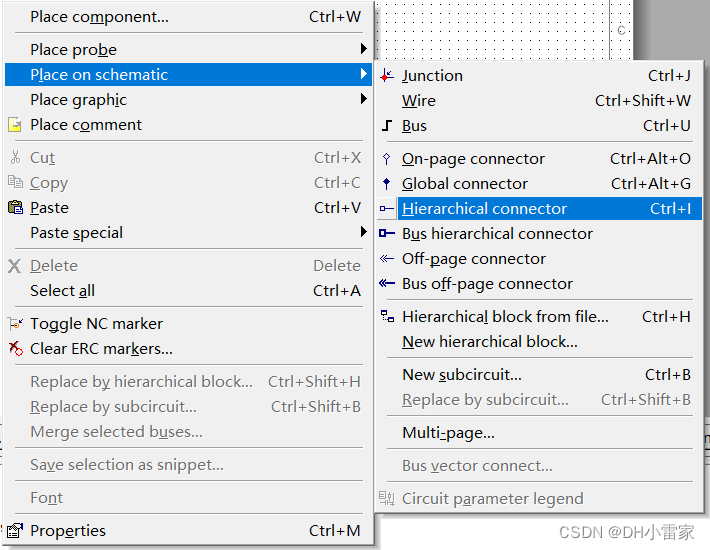

空白处右击:

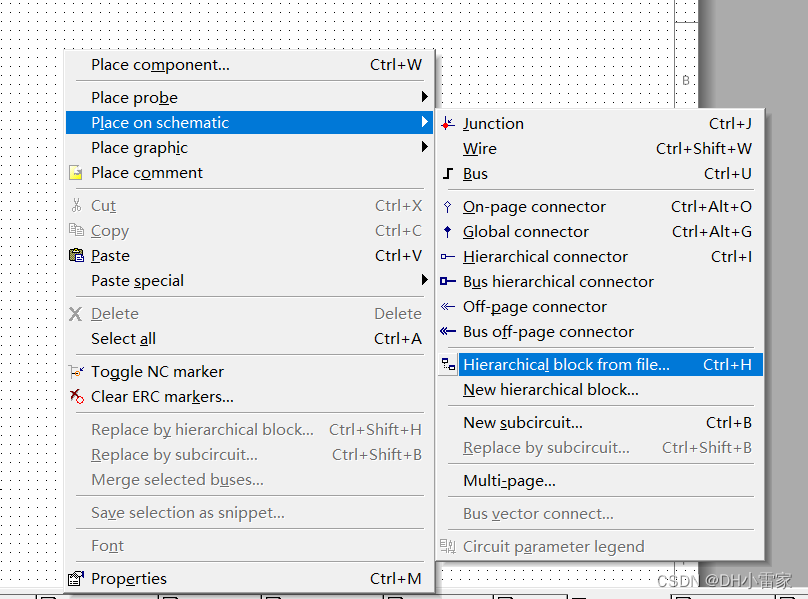

方式2

小结

1、off-page connector,可以实现在一个设计里放置多个页面,不同页面内的元件连接使用off-page connector实现跨页面连接。(注意只能在一个设计内)。
2、subcircuit,可以在一个设计内,将一个模块封装,只保留对外的端口。
3、hierarchical block,可以将一个文件封装,只保留对外的端口,优点在于可以跨文件。
