深入理解OSPF的Hello包、DBD包

深入理解OSPF Hello包、DBD包

1.Hello 包

（ospf协议启动，在down状态后的下一秒,hello包发出）：

邻居、邻接关系的发现、建立、保活 均依赖hello包进行；

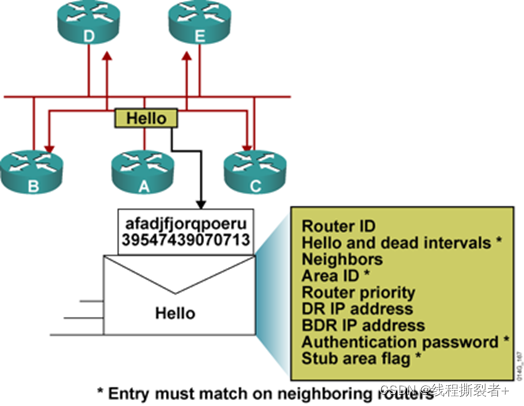

hello包中邻居间必须完全一致的参数：任意参数不同，均导致邻居关系无法建立；卡在init状态

#抓包工具抓到ospf的hello包后，可看到这些参数
1、子网掩码（华为特有）发送hello包接口的源ip地址及其掩码
2、Hello time、dead time      					--和ospf的接口网络类型有关
3、认证字段										  --保证更新安全
4、区域ID										    --要求区域间存在ABR
5、末梢区域标记									 --特殊区域

2.DBD包

正常情况下（没将接口优先级改为0）网络之中最少存在4台设备（DR、BDR、2台DR other）才会有邻居关系；

DR与BDR选举中，先选BDR,再选DR（实际上BDR成了DR再成了BDR）；

如果网络中DR挂掉，BDR上，再选一个BDR；

（1）DBD包中携带MTU值(最大传输单元)，要求邻居MTU值必须相同，否则将卡在exstart或exchange状态；

默认华为设备未开启MTU检测（MTU=0）

[r1]interface g0/0/1
[r1-GiagabitEther0/0/1]ospf mtu-enable			#在端口上开启mtu检测就能用抓包工具抓到DBD携带mtu值的包

（2）隐性确认（DBD包的特性）-不使用确认包，而是从设备复制主设备的序列号来确认收到了主的DBD

（3）OSPF标记位 I MS MS

#用抓包工具抓包后，打开ospf的DBD包，可看到这些数据
 I为1，表示本地发出的第一个DBD包
 M为0，表示本地发出的最后一个DBD包
 MS为1，代表主，为0代表从		#ospf的主从关系表示的BR，BDR
