Revit二开-可见性隐藏类别设置

Revit中隐藏类别有两种方法,模型类别,Reivt链接。以下需要用两种方法进行隐藏;

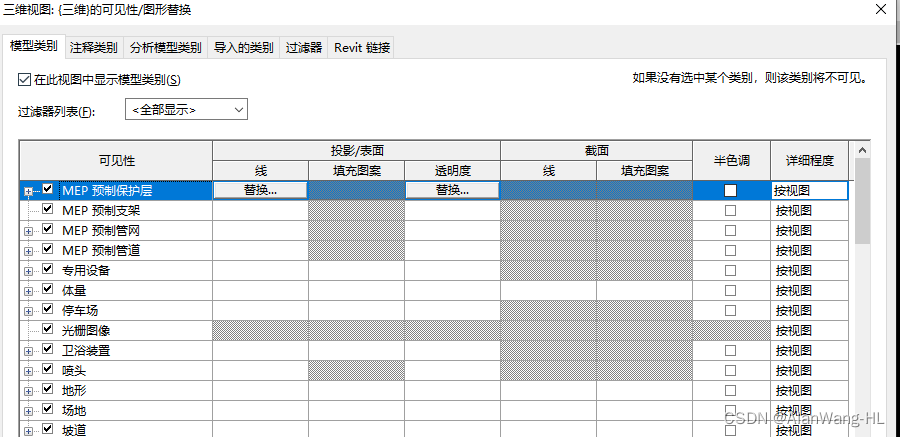

模型类别的是用SetCategoryHidden(Reit2016用SetVisibility)进行设置
在这里插入图片描述

    var elecategorytId = new ElementId(-2000220);//轴网
	Transaction tr = new Transaction(doc);
	tr.Start("链接模型");
	doc.ActiveView.SetCategoryHidden(elecategorytId, false);
	tr.Commit();

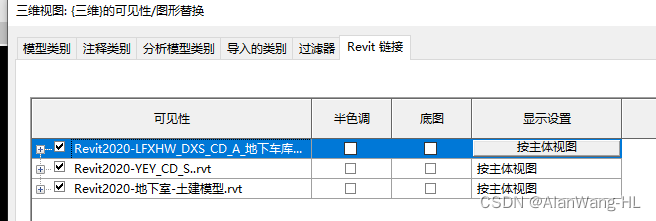

隐藏RevitLinkInstance相当于在视图显示里面隐藏链接实例在这里插入图片描述

    var collector = new FilteredElementCollector(doc);
    var revitlinktypes = collector.OfClass(typeof(RevitLinkType)).ToList();

	Transaction tr = new Transaction(doc);
	tr.Start("链接模型");
	doc.ActiveView.UnhideElements(revitlinktypes.Select(m => m.Id).ToList());
	tr.Commit();

在这里插入图片描述

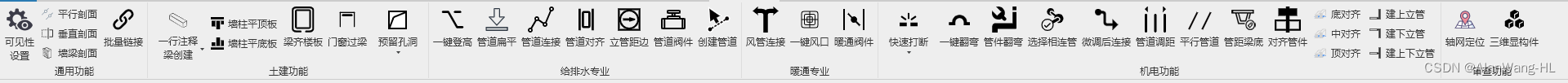

分享一个自制Revit插件,本人是个BIM工程师,该插件是根据自己做工程一些经验和对插件功能的频繁度,自己整合开发功能,初衷是提高效率。
目前MagicTools的功能包括通用功能、土建、机电、审图、出图功能。还有好多功能都想做,如果有好的需求也可以提,后续有新增继续增加上去,努力弄个实用的插件,希望能帮到真正有需要的BIMer。
如有需要的可以加企鹅群:630552940

插件下载地址,免费试用
链接:https://pan.baidu.com/s/1GDnHeWwZ5r_HrnT3Mo7twA?pwd=jhlt
提取码:jhlt

### 使用Revit API为梁设置材质的方法 在Autodesk Revit发过程中,可以通过调用Revit API中的特定函数来修改建筑构件属性,比如为梁指定不同的材质。这不仅有助于提高设计的真实感,还能满足不同项目的具体需求。 为了给梁分配新的材料,在代码中首先要获取目标梁实例的对象引用。接着查询当前项目中存在的所有可用材料列表,并从中挑选适合的一种应用于选定梁上。此过程涉及到了`Element.MaterialId`属性以及`Document.GetElement()`方法的应用[^1]。 下面是一个简单的C#代码片段展示如何实现这一功能: ```csharp using Autodesk.Revit.DB; using System.Linq; public void SetBeamMaterial(Document doc, ElementId beamId, string materialName) { // 获取梁元素 FamilyInstance beam = doc.GetElement(beamId) as FamilyInstance; if (beam != null && beam.Category.Id.IntegerValue == (int)BuiltInCategory.OST_StructuralFraming) { using (Transaction trans = new Transaction(doc)) { trans.Start("Set Beam Material"); // 查找匹配名称的材料 FilteredElementCollector collector = new FilteredElementCollector(doc); var materials = from elem in collectorOfClass(typeof(Material)) where ((Material)elem).Name.Equals(materialName) select elem; foreach (Material mat in materials) { Parameter paramMat = beam.get_Parameter(BuiltInParameter.ELEM_MATERIAL_PARAM); if(paramMat != null){ paramMat.Set(mat.Id); } } trans.Commit(); } } } ``` 这段程序首先确认传入的是结构框架类别下的梁对象;之后启事务更改其参数值;最后利用LINQ表达式筛选出符合条件的新材料并应用到该梁身上[^3]。
