FVCOM模型组建运行：Step2 打网格

1、SMS打网格注意要将数据模式转为ADCIRC。

2、设置可以通过edit中的reproject转换，将Geographic的经纬度坐标转化成UTM坐标单位设置为meter，这样子便于设置分辨率。

3.设置好岸线分辨率后，选中所有岸线，通过Feature Objects中的build polygons。

4、要是在设置分辨率时发现岸线方向不对，可以通过Feature Objects中的 Reverse Arc Direction将线段反向后继续操作。

5、创建完成区域后，选择想要生成的网格的区域。单击Feature Objects，点击map to 2D Mesh生成网格，注意此操作要在UTM坐标系下进行，这样生成的网格比较顺滑。

6、进行网格质量控制，将三角形网格最小角和最大角分别设置成35°和110°（或者30°和120°）。

具体步骤如下：（懒得写了直接复制师姐的）

步骤：
SMS 中载入岸线文件 — [ *.cst ]

划定海洋上的开边界，一般以弧形为宜。（主要还是视情况而定）
① 选择 Creat Feature Arc

② 点出所需边界

设置岸线精度（开边界精度）
① 改变岸线单位 —— 设置成米（m）更方便计算；
    Edit → Projection… → Global projection
    → | Projection      ：  Geographic （Latitude/Longitude） |
         | Datum           :     WGS84                                            |
         | Planar Units  :     ARC DEGREES                               |

② 分辨率调整 —— 精度设置
    i ) 选择 Select Feature Arc

    ii ）选择一段要调整分辨率的岸线（按shift可多选）
    iii ）Feature Objects → Redistribute Vertices
           → Specify   ： | Specified Spacing   [ 50 m一段 ]             |
                                   | Number of Segments [ 50 m 分成10段 ] |
                                   | Min/Max Spacing                                     |
③ Tips：
     i ）为了不使地形变形过于严重，将拐弯处的点变为大节点
         小点：选择 Select Feature Vertex

         大点：选择 Select Feature Point

       （shift 多选）→ FO → Vertices → Nodes
     ii ） 小区域的开边界精度一般为 5 km；而岸界精度视情况而定。


画网格 （ 9.0 ）
① 载入 [ *.map ] 文件。
② 选择 Select Feature Arc，并任意点选一段线，再 Ctrl+A 全选所有边界 或 Shift 选择所需封闭边界。
③ Feature Objects → Build Plygons
④ 左边工具栏 → 右击 Map Data 下文件 → Type → IMS - ADCIRC
⑤ 选择 Select Feature Polygon

     → 点击需打网格的格海区（shift 多选不相邻海区）
⑥ 生成网格： Feature Objects → Map -> 2D Mesh

网格质量控制 （10.1）
① 载入 [ *.grd ] 文件。
② Display → Display Options → 2D Mesh
     → 2D Mesh → Mesh Quality 选 √ → Options…
     → | Minimum interior angle ：（ 30° ）； （ 35° ） |
          | Maximum interior angle：（120°）； （110°） |
        （后者要求更严格，可用于进一步调整。）
③ Tips：
     i ）移动点，包括网格点和边界点。

          若拖动不了：Nodes → Locked 的 √ 取消掉
     ii ） 换对角线

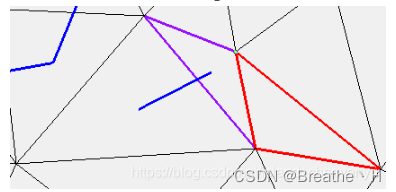

     iii ）蓝杠：表示两三角形面积差过大；
            紫框：三角形中最大角度超过5-②中设置的最大角；
            红框：三角形中最小角度超过5-②中设置的最小角

     iv ）网格过密区域会选择删除多余Node 以及 1点连四条线的点必须要被删除（但只能是肉眼尽量寻找），重新建立新三角形网格；具体能看见几个能改几个看缘分。

            而删除点后其周边会形成岸界，选择下键补充

            依次选点要形成新三角形的三个点即可。

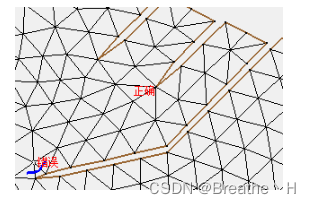

     v ）一个三角形的两边最好不要同时为陆地。
           正确方式：

           不太优的方式：

           ps：若地形实在受限，也可接受两边都是陆地




一些小注意事项：
网格最好顺着岸界打

河口入海处尽量两排以上网格

非研究区域的平直岸线中段，分辨率可以低一些
很窄的堤坝前端改成三角形，不要用矩形，也不要出现分辨率跨度很大的情况

别让码头等细节变形
————————————————





7、调整好后将水深插值到网格中，可以通过网格中自带的等高线可视化地形，如果遇到地形变化较大的地方，需要用surfer进行平滑地形处理，平滑地形方法将在另一篇中体现。

版权声明：本文部分内容为CSDN博主「陈yanyu」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.csdn.net/island_chenyanyu/article/details/115478490
