三维图形的修饰标注

与二维图形一样,我们也可以对三维图形的显示参数进行更改,以控制其显示效果。这里我们主要介绍视点位置和坐标轴范围的设置、比例的命令。
1.设置视点位置
三维图形在不同位置察看会看到不同的侧面和结果,因此,设置一个能够察看整个图形最主要的特性的视角是非常重要的。
MATLAB 下可以通过函数命令或图形旋转工具改变视角,这里介绍通过 view 在命令行方式下设置图形视角的方法。

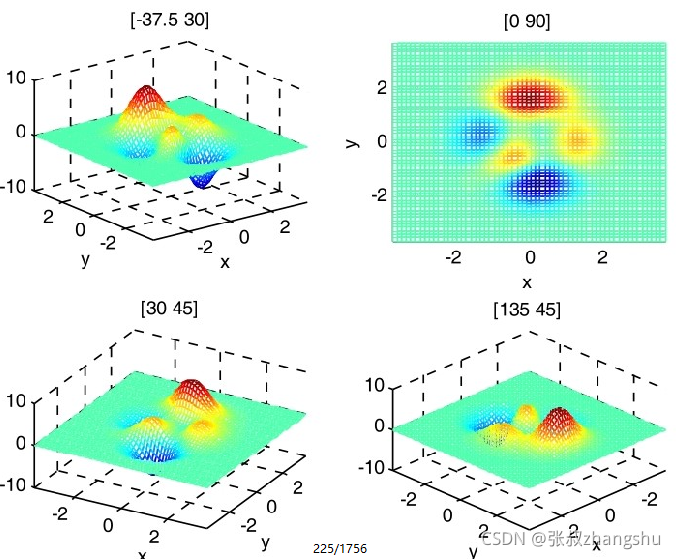

利用view为三维图形设置视角。

clear
close all
subplot(2,2,1)
ezmesh(@peaks);
view(3);
[a,b]=view;
title(mat2str([a,b]))
subplot(2,2,2)
ezmesh(@peaks);
view(2);
[a,b]=view;
title(mat2str([a,b]))
subplot(2,2,3)
ezmesh(@peaks);
view([30 45]);
[a,b]=view;
title(mat2str([a,b]))
subplot(2,2,4)
ezmesh(@peaks);
view([1 1 sqrt(2)]);
[a,b]=view;
title(mat2str([a,b]))

在这里插入图片描述
2.设置坐标轴
三维图形下坐标轴的设置和二维图形下的设置类似,都是通过带参数的axis命令设置坐标轴的显示范围和显示比例。
axis([xmin xmax ymin ymax zmin zmax]):表示设置三维图形的显示范围,数组元素分别确定了每一坐标轴显示的最大值和最小值。
axis auto:表示根据x,y,z 的范围自动确定坐标轴的显示范围。
axis manual:表示锁定当前坐标轴的显示范围,除非手动进行修改。
axis tight:表示设置坐标轴显示范围为数据所在范围。
axis equal:表示设置各坐标轴的单位刻度长度等长显示。
axis square:表示将当前坐标范围显示在正方形(或正方体)内。
axis vis3d:表示锁定坐标轴比例不随对三维图形的旋转而改变。

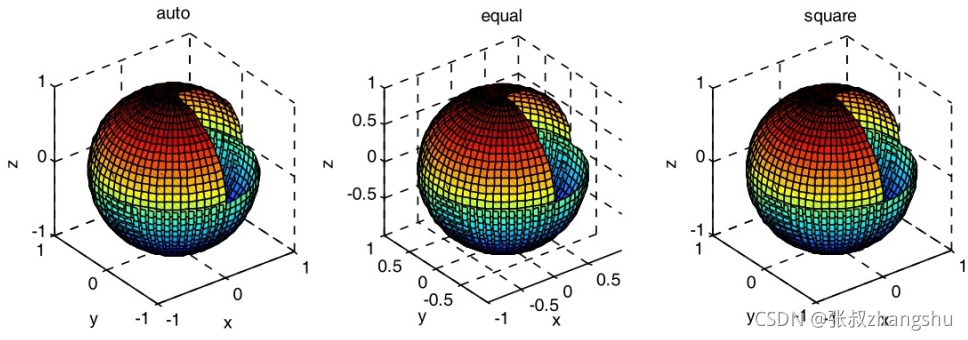

使用函数axis设置坐标轴。

close all
subplot(1,3,1)
ezsurf(@(t,s)(sin(t).*cos(s)),@(t,s)(sin(t).*sin(s)),@(t,s)cos(t),[0,1.5*pi,0,1.5*pi])
axis auto;
title('auto')
subplot(1,3,2)
ezsurf(@(t,s)(sin(t).*cos(s)),@(t,s)(sin(t).*sin(s)),@(t,s)cos(t),[0,1.5*pi,0,1.5*pi])
axis equal;
title('equal')
subplot(1,3,3)
ezsurf(@(t,s)(sin(t).*cos(s)),@(t,s)(sin(t).*sin(s)),@(t,s)cos(t),[0,1.5*pi,0,1.5*pi])
axis square;
title('square')

在这里插入图片描述
